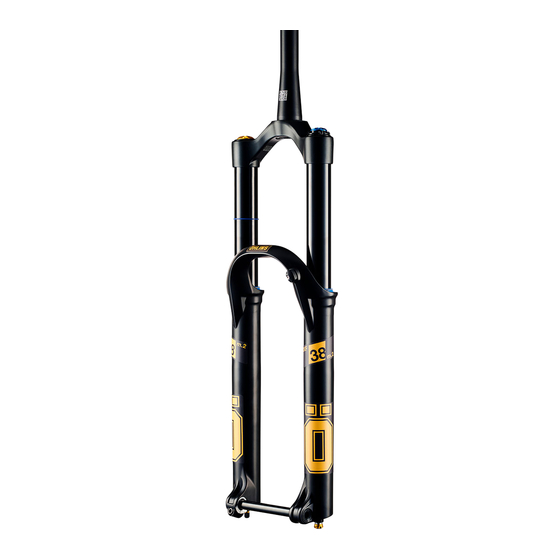

Inhaltszusammenfassung für Ohlins RXF38 m.2/m.1
- Seite 1 Vordergabel RXF38 m.2/m.1 Werkstatthandbuch - 50 h...
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE In diesem Handbuch, den Montageanleitungen und anderen technischen Hinweis! Unterlagen sind wichtige, die Sicherheit betreffende, Informationen durch die Bei Arbeiten mit dem Öhlins-Produkt muss immer zuerst das Fahrzeug- folgenden Symbole gekennzeichnet: Servicehandbuch gelesen werden. Hinweis! Das Sicherheitswarnsymbol bedeutet: Achtung! Ihre Sicherheit ist beteiligt. Der Stoßdämpfer/die Vorderradgabel/der Lenkungsdämpfer ist ein wichtiger Teil des ⚠... - Seite 3 RXF38 M.2/M.1 50-STUNDEN-SERVICE Vordergabel RXF38 m.1 50-Stunden-Service Hinweis! Nehmen Sie die Einstellung des Rückpralleinstellers und den Druck in der Überdruckluftkammer sowie der Hochfahrkammer vor der Wartung auf. Wir empfehlen, bei Arbeiten an der Gabel das Lenkrohr mit einem Fahrradständer zu klemmen.
- Seite 4 RXF38 M.2/M.1 50-STUNDEN-SERVICE 8. Verwenden Sie eine Pinzette, um die Schaumstoffringe in den Unterschenkeln vorsichtig zu entfernen. 9. Reinigen Sie die Schaumstoffringe vorsichtig mit Scheibenbremsenreiniger und Papiertuch oder Lappen, um alte Suspensionsflüssigkeit und Schmutz zu entfernen. Auf Beschädigungen prüfen und ggf. ersetzen.
- Seite 5 RXF38 M.2/M.1 50-STUNDEN-SERVICE 11. Halten Sie die Unterschenkel kopfüber und reinigen Sie die Wischerdichtungen und die oberen Buchsen mit einem weichen Lappen. 12. Verwenden Sie einen Lappen, der um eine lange Stange oder ähnliches gewickelt ist, um die Innenseiten der Unterschenkel zu reinigen.
- Seite 6 RXF38 M.2/M.1 50-STUNDEN-SERVICE 14. Halten Sie die Unterschenkel kopfüber und wischen Sie mit einem weichen Lappen die Ölrückstände aus dem vorherigen Schritt aus den Wischerdichtungen. 15. Tragen Sie eine dünne Schicht Funktionsfett auf die Innenflächen der Wischerdichtungen auf. 16. Reinigen Sie die Standrohre mit einem Papiertuch oder einem weichen Lappen.
- Seite 7 RXF38 M.2/M.1 50-STUNDEN-SERVICE 18. Verwenden Sie die Flüssigkeiten im Feder- und Dämpfergabelbein gemäß der untenstehenden Tabelle. Es ist wichtig, nicht zu viel zu füllen, da dies die Gabelleistung beeinträchtigt. Dämpfergabelbein Federgabelbein Modell: Gabel-Teilenummer Öl Lautstärke Öl Lautstärke RXF38 m.2 FGxxx 381x 22xx Dämpferflüssigkeit...
- Seite 8 RXF38 M.2/M.1 50-STUNDEN-SERVICE Anhang A Die Teilenummer der Gabel befindet sich unten am Gabelschaft. Die Teile-Nr. der Gabel ist auch als QR-Code auf dem Gabelschaft angebracht. Verwenden Sie einen QR-Code-Reader in einem Smartphone zum Auslesen der Teilenummer.
- Seite 9 RXF38 M.2/M.1 50-STUNDEN-SERVICE...
- Seite 10 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.:+46 (0)8 590 025 00 Fax:+46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
