Inhaltszusammenfassung für Ohlins RXF38 m.2/m.1

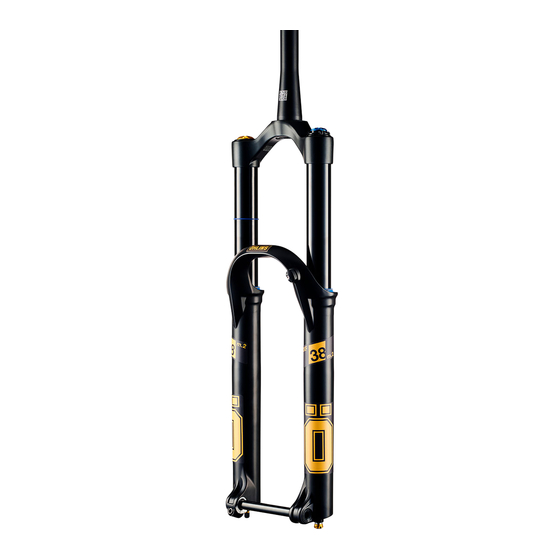

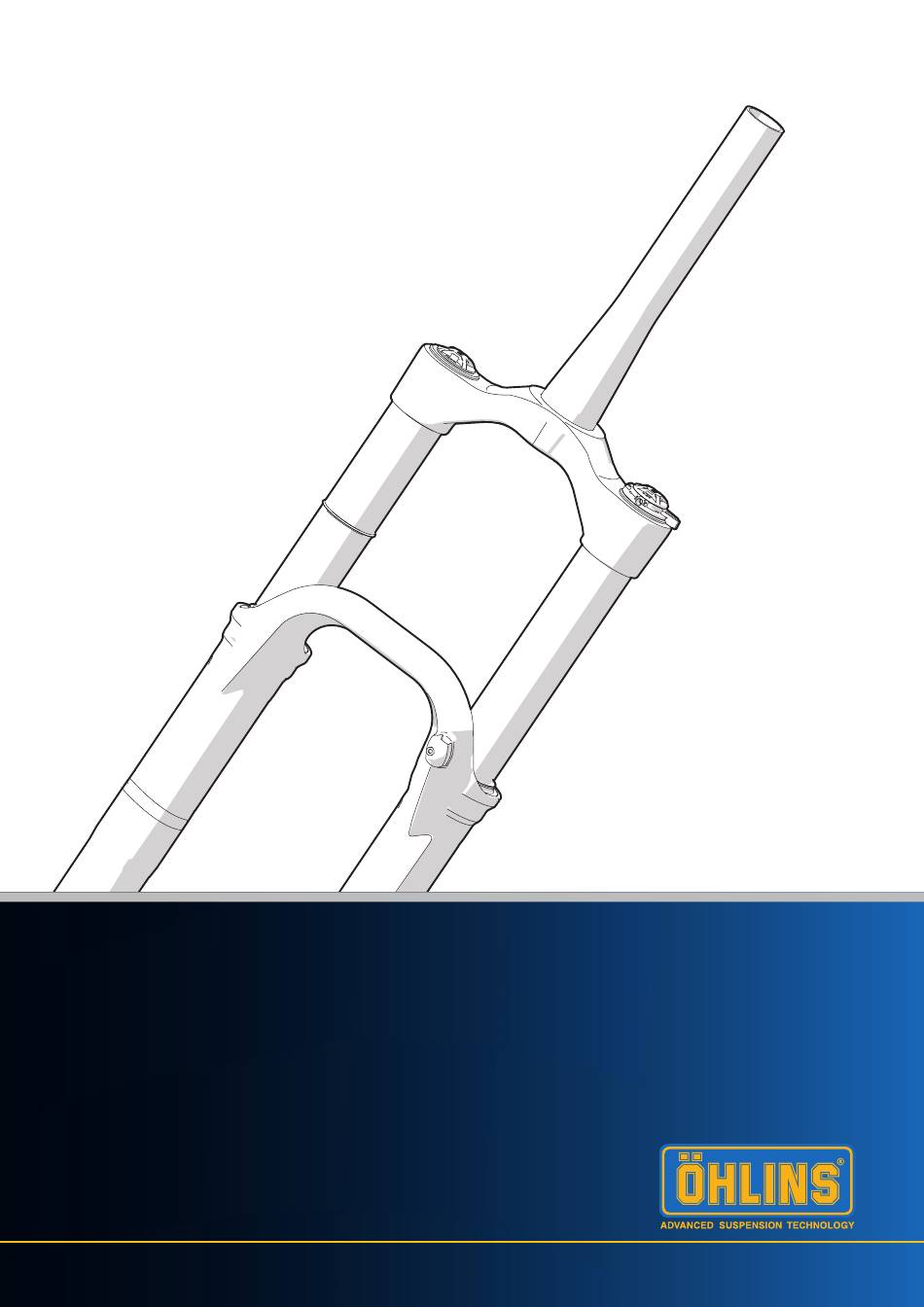

- Seite 1 Vordergabel RXF38 m.2/m.1 Werkstatthandbuch - Fahrwerk und Luftfeder 100 h...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE Hinweis! In diesem Handbuch, den Montageanleitungen und anderen technischen Unterlagen sind wichtige, die Sicherheit betreffende, Informationen durch die Bei Arbeiten mit dem Öhlins-Produkt muss immer zuerst das Fahrzeug-Servicehandbuch folgenden Symbole gekennzeichnet: gelesen werden. Hinweis! Das Sicherheitswarnsymbol bedeutet: Achtung! Ihre Sicherheit ist beteiligt. Der Stoßdämpfer/die Vorderradgabel/der Lenkungsdämpfer ist ein wichtiger Teil des ⚠... -
Seite 3: Werkzeuge
RXF38 M.2/M.1 100-STUNDEN-SERVICE Werkzeuge 19245-01 Multiklemme TTX18 19246-01 Dichtungsmontagewerkzeug Werkzeug für den Kassettenring Öl, Fett, Gewindesicherung und Dichtmittel Dämpferflüssigkeit 01309-01 – 1 Liter Hochleistungs-Federungsflüssigkeit Gabelschmierflüssigkeit 01336-01 – 1 Liter Renep CGLP 68 Gabelschmiermittel Luftfederschmierflüssigkeit 01337-06 – 0,6 Liter Renep CGLP 220 Luftfederschmierung Funktionsfett 01338-22 –... -
Seite 4: Inhalt Des Service Kits
RXF38 M.2/M.1 100-STUNDEN-SERVICE Inhalt des Service-Kits 18850-12 Service-Kit Luftfeder 100h RXF38 19237-01 Service-Kit Fahrwerk RXF38/DH38 00638-86 00338-57 00576-23 18556-03 18637-01 (O-Ring) (O-Ring) (O-Ring) (Stützring) (O-Ring transparent) 18710-01 19207-01 19206-01 19204-02 (O-Ring 35x2 blau) (Noppengummi 38) (Schaumstoffring) (Wischerdichtung) -
Seite 5: Fahrgestell 100-H Service
RXF38 M.2/M.1 100-STUNDEN-SERVICE Fahrgestell 100-Stunden-Service Wir empfehlen, bei Arbeiten an der Gabel das Lenkrohr mit einem Fahrradständer zu klemmen. Hinweis! Nehmen Sie die Einstellung des Rückpralleinstellers und den Druck in der Überdruckluftkammer sowie der Hochfahrkammer vor der Wartung auf. 1. Reinigen Sie die Außenseite der Gabel gründlich von Schmutz oder Splitt. - Seite 6 RXF38 M.2/M.1 100-STUNDEN-SERVICE 7. Verwenden Sie eine Pinzette, um die alten Schaumstoffringe in den Unterschenkeln vorsichtig zu entfernen. 8. Entfernen Sie vorsichtig die alten Noppengummis von den Unterschenkeln. Senken und Oberflächen vor Kratzern schützen. 9. Entfernen Sie die alten Wischerdichtungen mit einem Schraubendreher oder ähnlichem.
- Seite 7 RXF38 M.2/M.1 100-STUNDEN-SERVICE 13. Neue Wischerdichtungen wieder in die Unterschenkel einsetzen. Verwenden Sie das Wischerdichtungswerkzeug und einen weichen Hammer, um sie an Ort und Stelle zu setzen. 14. Die Schaumstoffringe in frischer Gabelschmierflüssigkeit einweichen. 15. Setzen Sie die getränkten Schaumstoffringe mit einer Pinzette oder ähnlichem vorsichtig wieder in die Unterschenkel ein.
-
Seite 8: Luftfederpatrone 100-H Service
RXF38 M.2/M.1 100-STUNDEN-SERVICE Luftfederpatrone 100-Stunden-Service Hinweis! Reinigen Sie alle Teile mit Scheibenbremsenreiniger und Lappen, um Schmutz, altes Fett und Gewindedichtmittel vor der Wiedermontage zu entfernen. Neue O-Ringe/ X-Ringe usw. mit frischem Montagefett schmieren, wenn kein anderes Fett angegeben ist. Hinweis! Verwenden Sie bei der Wartung der Vordergabel einen Schraubstock und die entsprechende Multiklemme. - Seite 9 RXF38 M.2/M.1 100-STUNDEN-SERVICE 27. Bauen Sie den O-Ring 00338-57 ein. 28. Entfernen Sie die beiden alten O-Ringe (00638-86) vom oberen Luftkammerzylinderrohr. 29. Montieren Sie zwei neue O-Ringe (00638-86) am oberen Luftkammerzylinderrohr. Montagefett auf O-Ringe auftragen. 30. Entfernen Sie den alten O-Ring (18637-01) vom Kolben.
- Seite 10 RXF38 M.2/M.1 100-STUNDEN-SERVICE 34. Setzen Sie auf den Kolben zwei neue Stützringe (18556-03). 35. Tragen Sie 2 ml Funktionsfett auf die Innenseite des Zylinderrohrs auf (rundum verschmieren). Fügen Sie 0,5 ml Luftfederschmierflüssigkeit hinzu, die auf dem Fett verteilt ist. 36. Tragen Sie eine dünne Schicht Funktionsfett auf den O-Ring und die Stützringe am Hauptkolben auf.
- Seite 11 RXF38 M.2/M.1 100-STUNDEN-SERVICE 40. Ziehen Sie die obere Kappe mit einem Drehmomentschlüssel mit einer Kassettenschlossnuss mit 32 Nm fest. 41. Reinigen Sie die Standrohre mit einem Papiertuch oder einem weichen Lappen. 42. Setzen Sie die Standrohre wieder in die Unterschenkel ein.
- Seite 12 RXF38 M.2/M.1 100-STUNDEN-SERVICE 43. Verwenden Sie die Flüssigkeiten im Feder- und Dämpfergabelbein gemäß der untenstehenden Tabelle. Es ist wichtig, nicht zu viel zu füllen, da dies die Gabelleistung beeinträchtigt. Dämpfergabelbein Federgabelbein Modell: Gabel-Teilenummer Öl Lautstärke Öl Lautstärke RXF38 m.2 FGxxx 381x 22xx Dämpferflüssigkeit...
- Seite 13 RXF38 M.2/M.1 100-STUNDEN-SERVICE 49. Bringen Sie den Luftfederknopf und die Luftventilkappe wieder an. Nur für RXF38 m.1! 50. Bringen Sie die goldenen Bash-Kappen wieder an. Von Hand anziehen.
- Seite 14 RXF38 M.2/M.1 100-STUNDEN-SERVICE Anhang A Die Teilenummer der Gabel befindet sich unten am Gabelschaft. Die Teile-Nr. der Gabel ist auch als QR-Code auf dem Gabelschaft angebracht. Verwenden Sie einen QR-Code-Reader in einem Smartphone zum Auslesen der Teilenummer.
- Seite 15 RXF38 M.2/M.1 100-STUNDEN-SERVICE...
- Seite 16 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.:+46 (0)8 590 025 00 Fax:+46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
