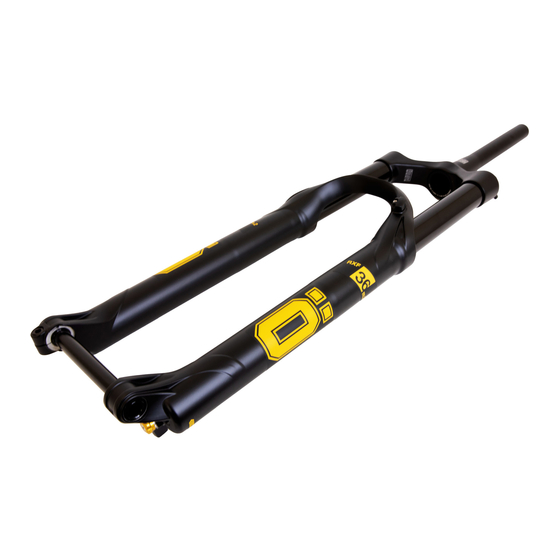

Ohlins RXF36 m.2 Werkstatt-Handbuch
Vorderradgabel
Vorschau ausblenden
Andere Handbücher für RXF36 m.2:
- Werkstatt-handbuch (14 Seiten) ,
- Werkstatt-handbuch (13 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Ohlins RXF36 m.2
Inhaltszusammenfassung für Ohlins RXF36 m.2

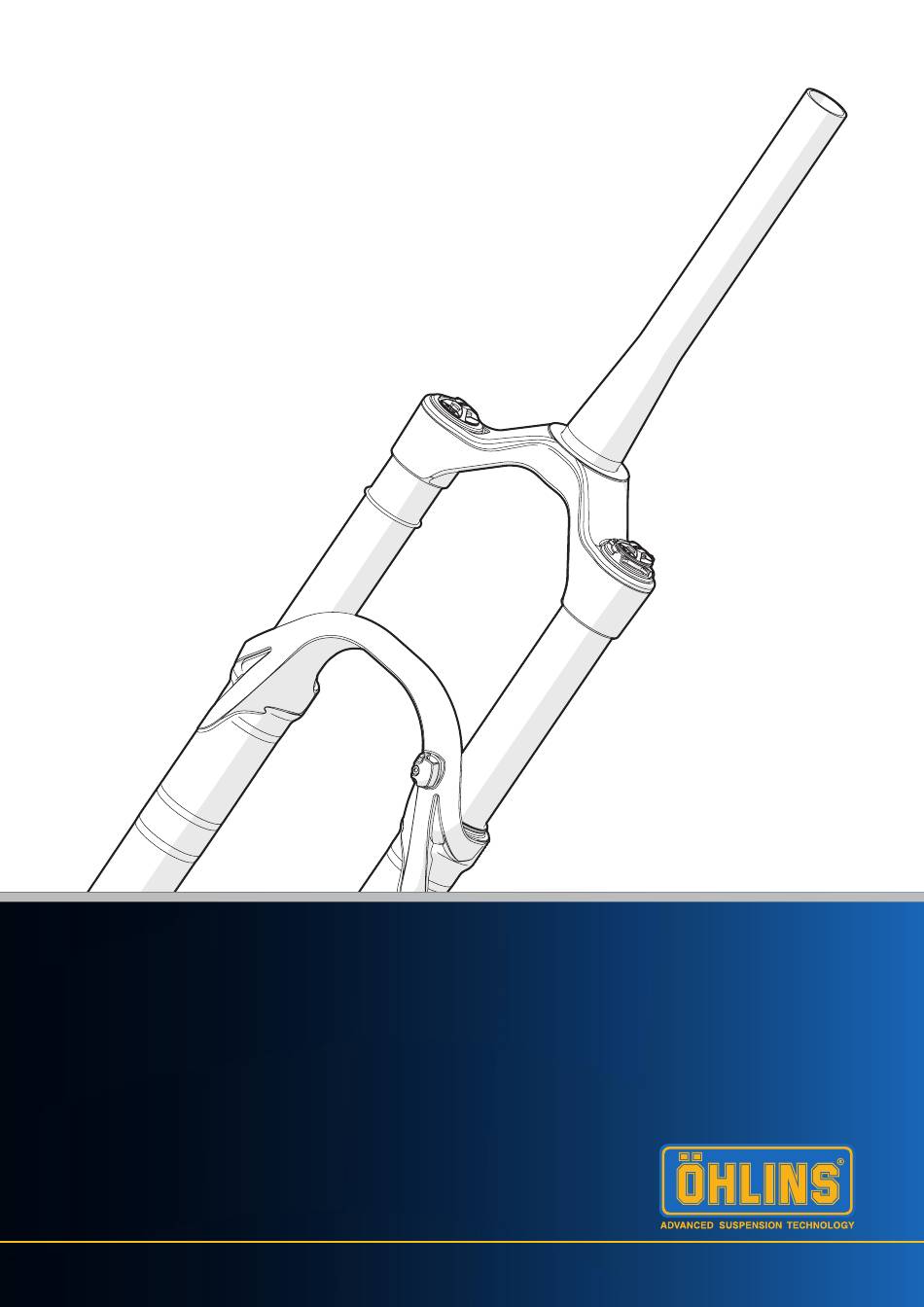

- Seite 1 Vorderradgabel RXF36 m.2 Werkstatthandbuch – 50 Stunden...
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE In diesem Handbuch, der Montageanleitung und anderen technischen Hinweis! Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole Wenn Sie mit dem Öhlins-Produkt arbeiten, lesen Sie immer das gekennzeichnet: Fahrzeug-Servicehandbuch. Hinweis! Das Symbol Sicherheitswarnung bedeutet: Warnung! Es geht um Ihre Sicherheit. Der Stoßdämpfer/die Vorderradgabel ist ein wichtiger Bestandteil des Fahrzeugs und ⚠... - Seite 3 RXF36 M.2 50-H SERVICE Vorderradgabel RXF36 m.2 50-H Service Hinweis! Zeichnen Sie vor der Wartung die Zugstufeneinstellung und den Druck in der Positivkammer und der Ramp-up-Kammer auf. Wir empfehlen, das Lenkrohr bei Arbeiten an der Gabel mit einem Montageständer festzuklemmen.
- Seite 4 RXF36 M.2 50-H SERVICE 3. Entfernen Sie die Mutter mit einem Steckschlüssel Gr. 14. 4. Verwenden Sie einen Steckschlüssel, um die Mutter am unteren Luftventil zu entfernen. 12-mm-Muttern haben eine Unterlegscheibe, 14 mm nicht. 5. Ziehen Sie das Lower Leg von den Innenrohren.
- Seite 5 RXF36 M.2 50-H SERVICE 7. Entfernen Sie die Schaumstoffringe in den Lower Legs vorsichtig mit einer Pinzette. 8. Reinigen Sie die Schaumstoffringe vorsichtig mit einem Bremsenreiniger und einem Papiertuch oder Lappen, um altes Schmiermittel und Schmutz zu entfernen. Auf Beschädigungen prüfen und ggf.
- Seite 6 RXF36 M.2 50-H SERVICE 10. Halten Sie die Lower Legs verkehrt herum und reinigen Sie die Abstreifringe und die oberen Buchsen mit einem weichen Lappen. 11. Verwenden Sie einen Lappen, der um eine lange Stange oder ähnliches gewickelt ist, um die Innenseiten der Lower Legs zu reinigen.
- Seite 7 RXF36 M.2 50-H SERVICE 13. Verwenden Sie eine Pinzette, um die getränkten Schaumstoffringe vorsichtig wieder in die Lower Legs einzusetzen. Vergewissern Sie sich, dass sie korrekt montiert und nicht verdreht sind. 14. Reinigen Sie die Innenrohre mit einem Papiertuch oder einem weichen Lappen.
- Seite 8 RXF36 M.2 50-H SERVICE 16. Wenn der Dichtkopf blau und das Kolbenstangenende golden ist, verwenden Sie 10 ml. Für alle anderen Gabeln verwenden Sie 5 ml. Es ist wichtig, nicht zu überfüllen, da dies die Funktion beeinträchtigt. 17. Setzen Sie die unteren Muttern wieder ein und wenn die Mutter M10 auf der Ventilseite ist, montieren Sie die Unterlegscheibe.
- Seite 9 RXF36 M.2 50-H SERVICE...
- Seite 10 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.: +46 (0)8 590 025 00 Faxnummer: +46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
