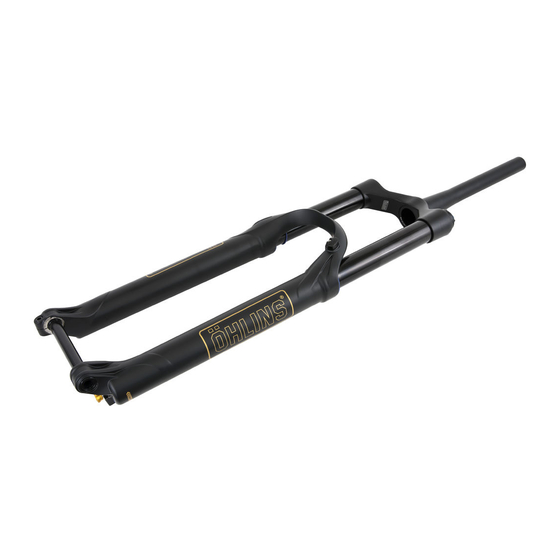

Federgabel
RXF36 Coil
Bedienungsanleitung / Einbauanleitung
Lieferumfang
Beschreibung
Federgabel
⚠ Warnung!
Lesen Sie vor dem Einbau die Anleitung genau durch.
Die Federgabel ist ein wichtiges Element Ihres Bikes,
welches die Stabilität beeinflusst.
� Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
� Hinweis!
Unter hohen Temperaturen, während der Lagerung
und des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor dem
Einbau gründlich mit einem Stofflappen.
Teile-Nr.
St.
RXF36 Coil
1

Werbung

loading

Verwandte Anleitungen für Ohlins RXF36 Coil

Inhaltszusammenfassung für Ohlins RXF36 Coil

  • Seite 1 Lieferumfang Beschreibung Teile-Nr. Federgabel RXF36 Coil ⚠ Warnung! Lesen Sie vor dem Einbau die Anleitung genau durch. Die Federgabel ist ein wichtiges Element Ihres Bikes, welches die Stabilität beeinflusst. � Hinweis! Die Abbildungen in dieser Montageanleitung können sich von Ihrem Produkt unterscheiden.

  • Seite 2: Sicherheitshinweise

    SICHERHEITSHINWEISE � Hinweis! Sicherheitssymbole Die Federgabel ist ein wichtiges Element Ihres Bikes, welches die Stabilität beeinflusst. In diesem Handbuch und anderen technischen Dokumente stehen wichtige � Hinweis! Sicherheitsinformationen, die sich durch die Lesen die das Handbuch und alle Dokumente Ihres folgenden Symbole unterscheiden.
  • Seite 3 EINBAUANLEITUNG ⚠ Warnung! Wir empfehlen den Einbau durch ein autorisiertes Öhlins MTB Service Center oder einen autorisiertesn Öhlins MTB Händler. ⚠ Warnung! Wenn das Rad in einem Montageständer befestigt ist, stellen Sie sicher, dass sie den Lenker festhalten, wenn sie die Federgabel entfernen, um Schäden am Lack und / oder der Oberfläche zu vermeiden.
  • Seite 4 EINBAUANLEITUNG Befestigen Sie den Bremsschlauch in der Schlauchschelle und ziehen Sie die Schrauben fest. Verwenden Sie einen 2.5 mm Inbusschlüssel. Ziehen Sie die Schrauben mit 0.5 Nm fest. Schmieren Sie vor dem Einbau etwas Fett auf das Gewinde. Befestigen Sie mit einem 5mm Inbusschlüssel die Achse und ziehen Sie beide Schrauben A und B mit 6 Nm fest.
  • Seite 5 NEGATIVFEDERWEG (SAG) EINSTELLEN Das Einstellen des Negativfederwegs (SAG) ist ein entscheidender Teil des Settings, da es die Fahrhöhe des Bikes und den Lenkwinkel beeinflusst. Im folgenden Kapitel beschrei- ben wir, wie der Negativfederweg eingestellt werden kann. � Hinweis! Dieser Arbeitsschritt muss auf einem ebenen Untergrund durchgeführt werden.
  • Seite 6 NEGATIVFEDERWEG (SAG) EINSTELLEN Steigen Sie vom Bike ab und messen den Weg, den der O-Ring (Indikator) zurückgelegt hat. Der Negativfederweg sollte bei ca. 15-20 % des Gabelweges liegen. Generelle Empfehlungen: • zu geringer Negativfederweg: Drehen sie den “Preload”-Einsteller in Richtung Minus (-) oder verwenden sie eine weichere Feder.
  • Seite 7 EINSTELLER TTX22 2. High Speed Dämpfung einstellen Druckstufendämpfung (Compression) kontrolliert die Energieaufnahme beim Einfedern der Federgabel und Zum Einstellen drehen Sie den schwarzen kontrolliert somit , wie leicht der Dämpfer gestaucht Versteller auf dem TTX Cartridge. Drehen wird, wenn Sie über eine Bodenunebenheiten fahren. Sie im Uhrzeigersinn zum Erhöhen und Zugstufendämpfung (Rebound) kontrolliert die gegen den Uhrzeigersinn zum Verringern der...

  • Seite 8: Generelle Einstellungen

    EINSTELLUNGEN Stabilität und Traktion Einstellungsbereich Die RXF Gabel wurde entwickelt um den Alle Bikes sind mit Blick auf eine bestimmte gesamten Einstellungsbereich ausschöpfen Fahrwerksgeometrie konstruiert, die zu können. Die Dämpfung der Federgabel die Fahrhöhe und den Gabelwinkel offen oder geschlossen zu fahren ist für einige berücksichtigen.
  • Seite 9 EINSTELLUNGEN TTX Low-Speed-Druckstufendämpfung geliefert (komplett offen). Dies ist das beste Allround Set-Up und passt auf die Mehrzahl Der Low-Speed-Einsteller wird verwendet für der Fahrer und Strecken. die Kontrolle bei Geländestufen. Wenn sich das Bike wie folgt anfühlt: Wenn sich die Gabel weich und schwammig •...
  • Seite 10 This page intentionally left blank 10/12...
  • Seite 11 This page intentionally left blank 1 1/12...

  • Seite 12: Wartung

    Stellen Sie vor Ihrer ersten Fahrt sicher, dass die Basis Set-Up Daten mit den empfohlenen Set-Up Daten übereinstimmen. Schauen Sie die Anpassungen und Einstellungen im Dämpferhandbuch nach , bevor Sie Änderungen vornehmen. Kontaktieren Sie ein authorisiertes Öhlins MTB Service Center wenn Sie irgendwelche Fragen zum Set-Up haben. RXF36 Coil Zugstufe Klicks Druckstufe Low...
