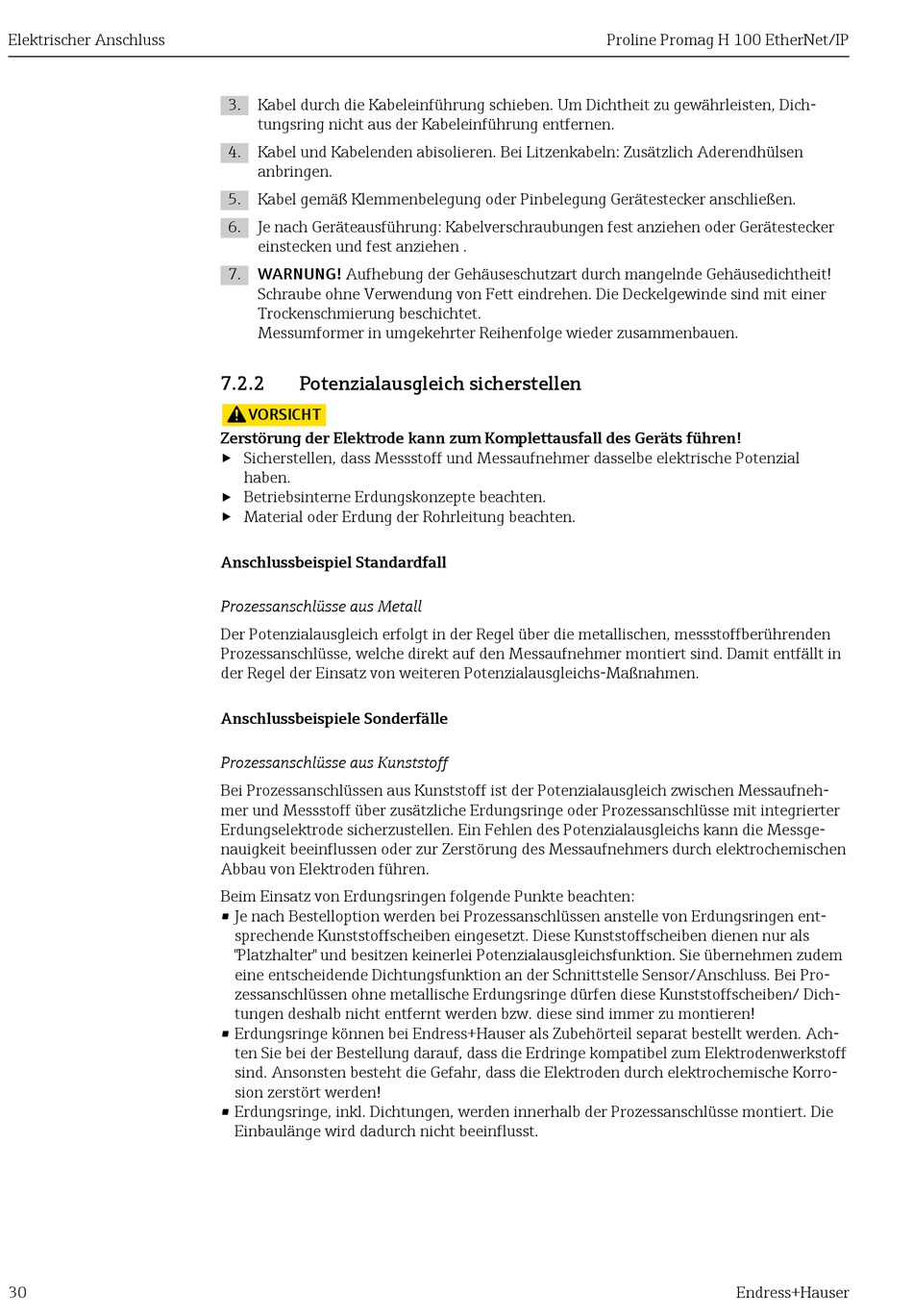

Elektrischer Anschluss
30
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker anschließen.
6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker
einstecken und fest anziehen .
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.2

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial
haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
Anschlussbeispiel Standardfall
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden
Prozessanschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in
der Regel der Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufneh-
mer und Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messge-
nauigkeit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen
Abbau von Elektroden führen.
Beim Einsatz von Erdungsringen folgende Punkte beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen ent-
sprechende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als
"Platzhalter" und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem
eine entscheidende Dichtungsfunktion an der Schnittstelle Sensor/Anschluss. Bei Pro-
zessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/ Dich-
tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Ach-
ten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff
sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korro-
sion zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die
Einbaulänge wird dadurch nicht beeinflusst.
Proline Promag H 100 EtherNet/IP
Endress+Hauser
