Technische Daten
Werkstoffe
94
Nennweite
[mm]
[in]
40
1 ½
50
2
65
80
3
100
4
125
5
150
6
1)
Abhängig von Prozessanschluss und verwendeten Dichtungen
Gehäuse Messumformer
• Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu beschichtet":
Aluminium, AlSi10Mg, beschichtet
• Bestellmerkmal "Gehäuse", Option B "Kompakt, hygienisch, rostfrei":
Hygieneausführung, rostfreier Stahl 1.4301 (304)
• Bestellmerkmal "Gehäuse", Option C "Ultrakompakt, hygienisch, rostfrei":
Hygieneausführung, rostfreier Stahl 1.4301 (304)
Kabeleinführungen/-verschraubungen

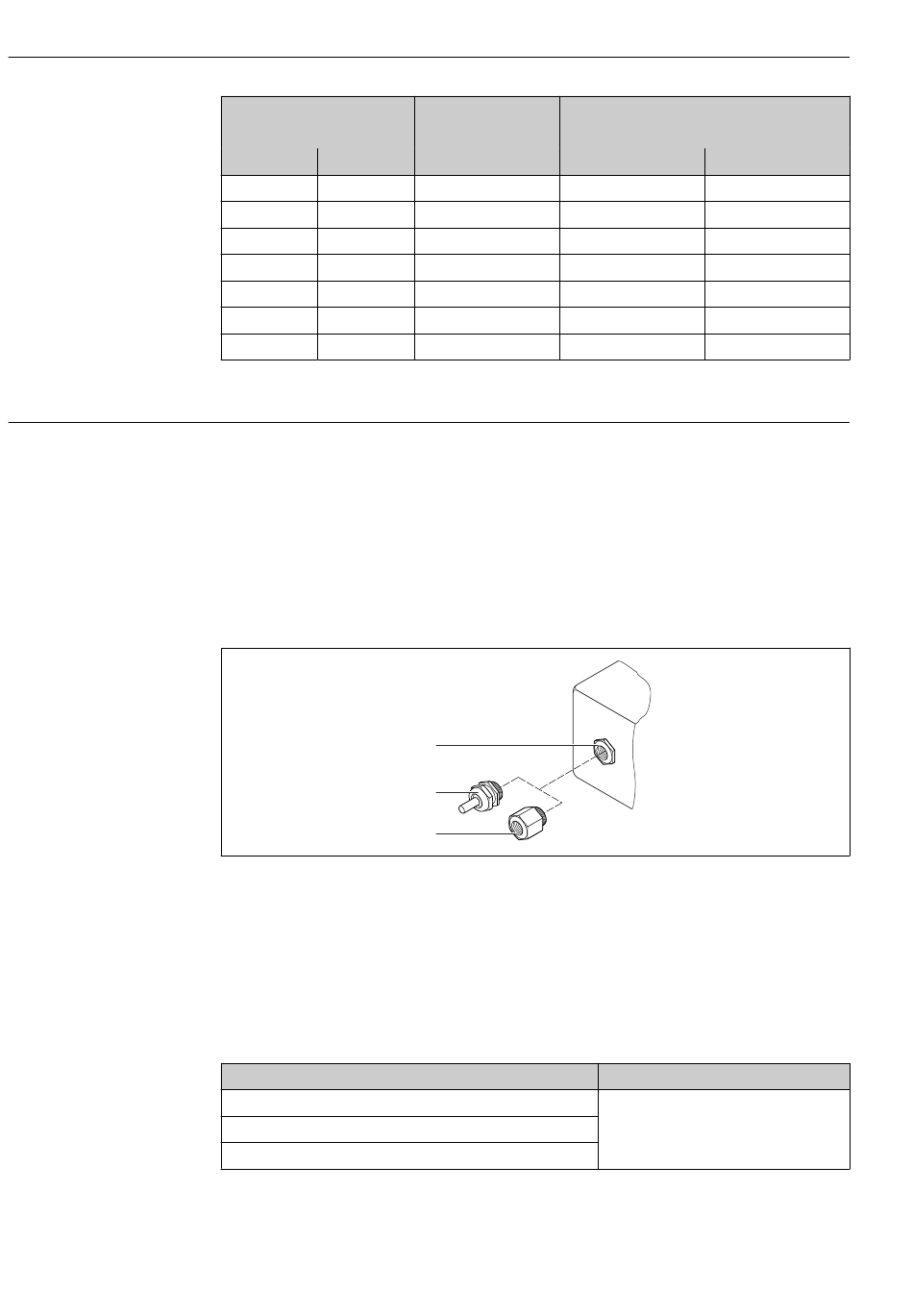

 16
Mögliche Kabeleinführungen/-verschraubungen
1
Kabeleinführung im Messumformer-, Wandaufbau- oder Anschlussgehäuse mit Innengewinde M20 x 1,5
2
Kabelverschraubung M20 x 1,5
3
Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½"
Bestellmerkmal "Gehäuse", Option A "Kompakt, beschichtet Alu"
Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht
explosionsgefährdeten Bereich geeignet.
Kabeleinführung/-verschraubung
Kabelverschraubung M20 × 1,5
Adapter für Kabeleinführung mit Innengewinde G ½"
Adapter für Kabeleinführung mit Innengewinde NPT ½"
1)
Druckstufe
EN (DIN)
[bar]
PN 16/25/40
PN 16/25
PN 16/25
PN 16/25
PN 16/25
PN 10/16
PN 10/16
1
2
3
Proline Promag H 100 EtherNet/IP
Innendurchmesser Prozessanschluss
PFA
[mm]
[in]
35,3
1,39
48,1
1,89
59,9
2,36
72,6
2,86
97,5
3,84
120,0
4,72
146,5
5,77
Werkstoff
Messing vernickelt
Endress+Hauser
A0020640
