Proline Promag H 100 EtherNet/IP
Endress+Hauser

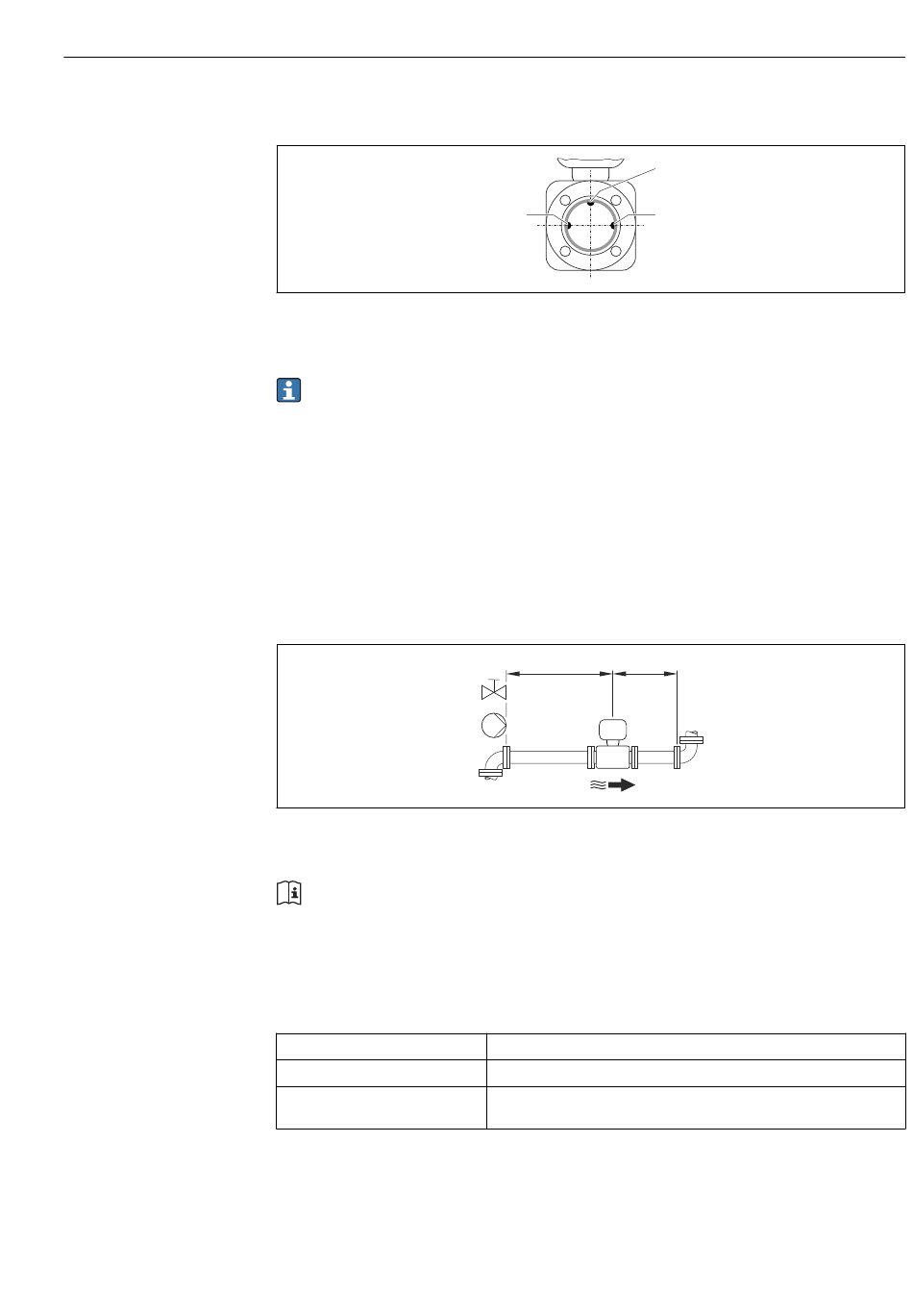

Horizontal
1 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2 Messelektroden für die Signalerfassung
• Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige
Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
• Die Messstoffüberwachung funktioniert nur, wenn das Messumformergehäuse nach
oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwa-
chung bei teilgefülltem oder leerem Messrohr wirklich anspricht.

Ein- und Auslaufstrecken

Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krüm-
mern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken
beachten:
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2

Anforderungen aus Umgebung und Prozess

Umgebungstemperaturbereich

Messumformer
Messaufnehmer
Messrohrauskleidung
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
1
2 2
5 × DN 2 × DN
≥ ≥
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F)
Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten (→  92).
Montage
A0019602
A0016275
