Zugriff auf Bedienmenü via Bedientool
8.4.1
Bedientool anschließen
Via Service-Schnittstelle (CDI-RJ45)
2
3
13

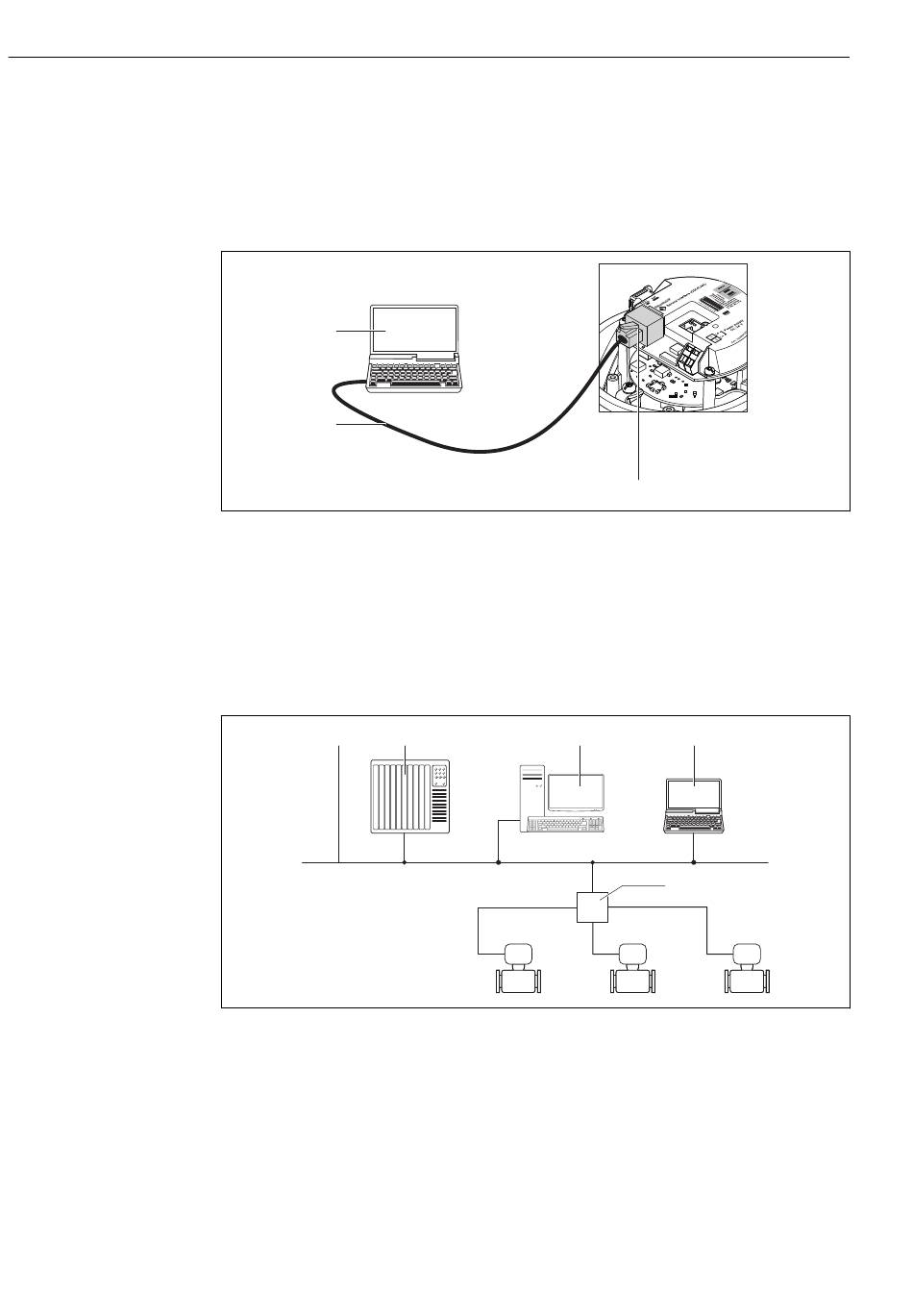

Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP
1
Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten
Webserver
2
Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
3
Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
Via Ethernetbasiertem Feldbus
1
1
Ethernet-Netzwerk
2
Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
3
Workstation zur Messgerätbedienung: Mit Add-on-Profil Level 3 für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
4
Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
5
Ethernet-Switch
2
Proline Promag H 100 EtherNet/IP
1
3
4
5
Endress+Hauser
A0016940
A0016961
