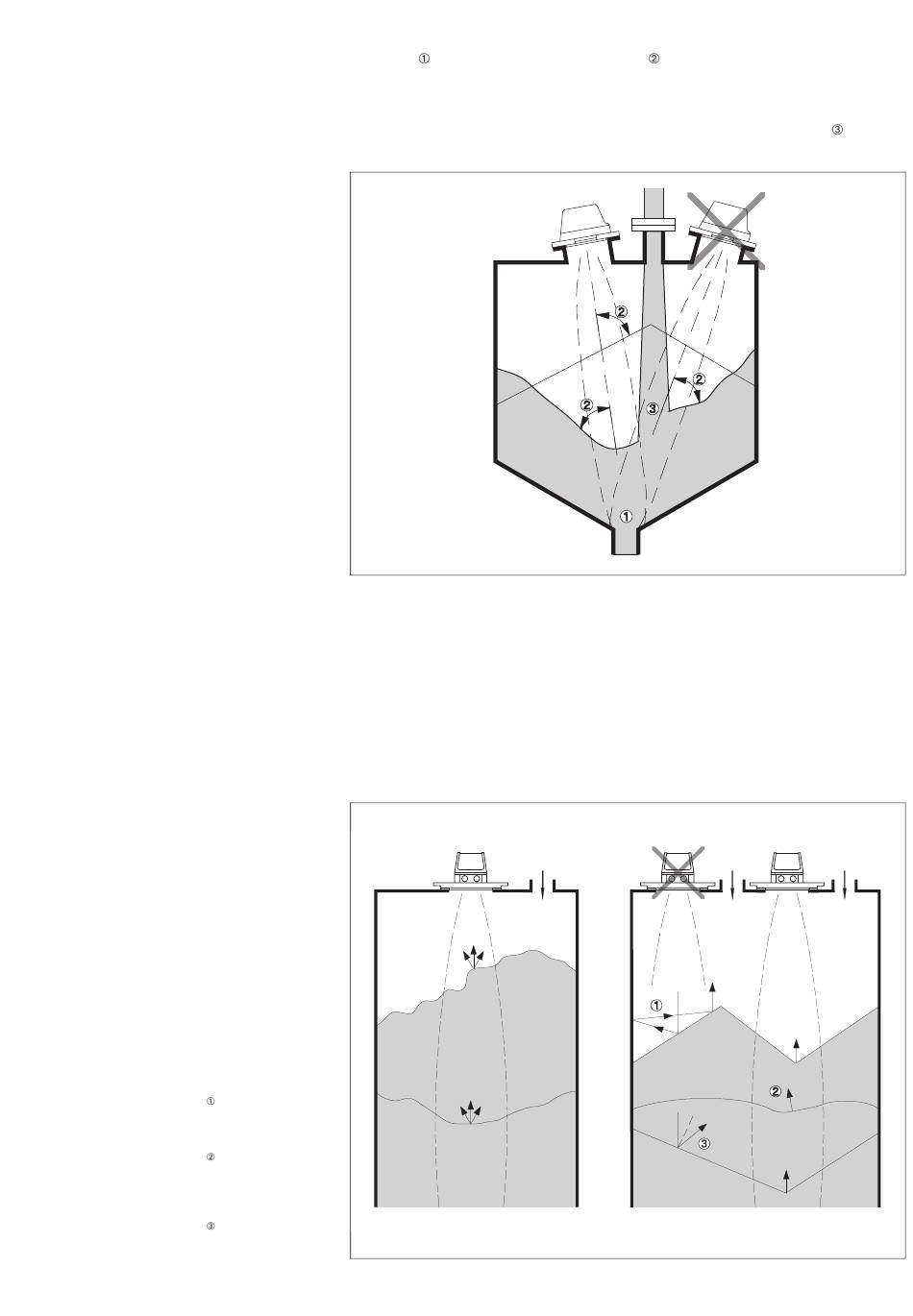

Einbauhinweise
Beachten Sie die abge-
bildeten Einbauhinweise.
links:
Durch diffuse Reflexion
ist der Montageort unkri-
tisch.
•
Füllgut nicht durch
den Detektionsbe-
reich fallen lassen
•
Detektionsbereich auf
den Auslauf, damit
auch bei leerem Silo
ein Echo zurück-
kommt
rechts:
Durch die glatte Ober-
fläche entsteht keine
diffuse Reflexion
durch die Reflexion
Füllgut-Wand-Füllgut
wird zu niedriger Füll-
stand angezeigt
leicht schräge
Oberflächen mit
Böschungswinkel bis
5° werden einwand-
frei detektiert
Reflexion zur Seite,
das Echo wird nicht
empfangen
• Sensor auf das Zentrum des Abzug-
trichters
richten, damit auch bei
leerem Silo ein Echo zurückkommt.
• Ein angenäherter 90°-Winkel sorgt für
ein starkes Echo.
Grobkörniges Schüttgut
Durch diffuse Reflexion an der Oberflä-
che von grobkörnigem Schüttgut oder
an der ungleichmäßigen Oberfläche
eines feinkörnigen Schüttguts entsteht
ein gutes Nutzecho. Der Montageort ist
deshalb unkritisch.
5
• Abstand zur Wand halten und Winkel
zur Böschung des Schüttkegels
bzw. des Abzugtrichters möglichst
groß wählen, da sonst die Messung
ungenau ist.
• Messung durch Befüllstrom
den.
Feinkörniges Schüttgut
Die glatte Oberfläche eines sehr feinkör-
nigen oder staubförmigen Schüttgut läßt
keine wesentliche diffuse Reflexion ent-
stehen. Der Schall wird wie Licht reflek-
tiert (Einfallswinkel = Ausfallswinkel).
Der Montageort ist deshalb entschei-
dend für die Funktion der Messung.
vermei-
