Kurzanleitung
Kurzanleitung

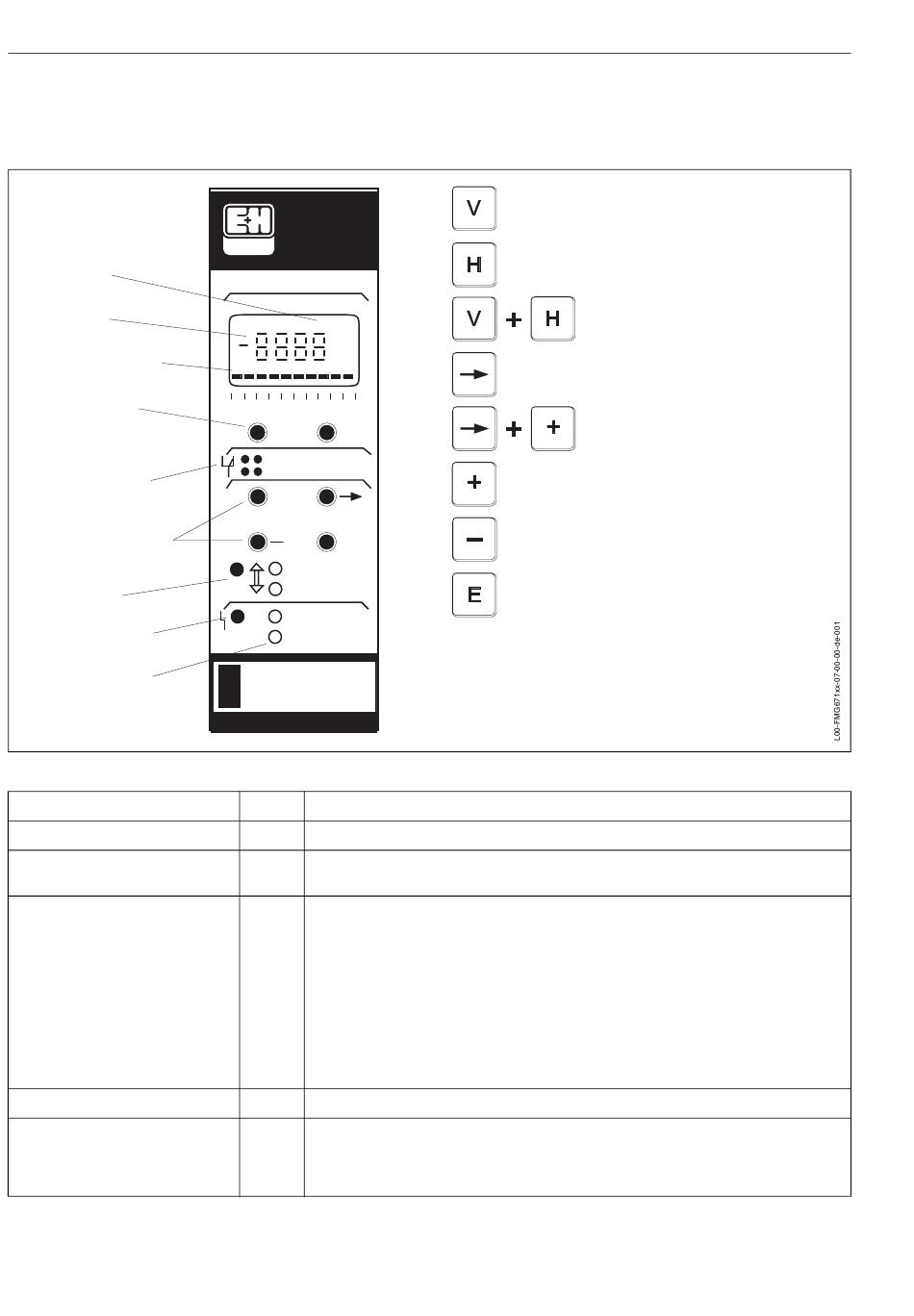

Bedienung
Matrixfeld
Meßwert
Balkendiagramm
Matrixanwahl
Zustand des
Grenzwertrelais
rot: abgefallen
grün: angezogen
Parametereingabe
Commulog-
Buchsen
Störmelde-LED
leuchtet: Störung
Testbuchse für
4...20 mA Signal
Abgleich für Detektor DG 57 (PMT unten) und Strahlenquelle 137Cs *
Funktion
Detektor Nr. auf Typenschild prüfen
Messumformer Reset
Abgleich
Analogausgang
Relais (Default Werte)
*Das Messsystem muss mindestens 6 Stunden in Betrieb gewesen sein (mit ein- oder ausgeschalteter Strahlenquelle)!
FMG 671
VH
VH
0 0
0 0
0
50
100
V
H
1A
1B
+
E
+
mA
_
Matrix
Vorgang/Bemerkungen
V7H1
• müssen übereinstimmen
V9H5
• 671 eingeben
»E« drücken, um Eingabe zu bestätigen
V3H0
• 4 für Standardabgleich mit Hintergrundabgleich eingeben
»E« drücken, um Eingabe zu bestätigen
V3H4
• Abgleichsdaten eingeben: Jahr (1 =2001), Woche (01...53),
Tag (1=Montag etc.)
»E« drücken, um Eingabe zu bestätigen
V0H1
• Mit leerem Behälter min. 100 s warten,
»E« drücken, um Eingabe zu bestätigen
V0H2
• Mit vollem Behälter min. 100 s warten,
»E« drücken, um Eingabe zu bestätigen
V3H9
• Mit ausgeschalteter Strahlung und vollem Behälter min. 100 s warten,
»E« drücken, um Eingabe zu bestätigen
• 4 mA = 0%, 20 mA = 100%
• Relais 1 wird automatisch für Minimum-Sicherheitsschaltung
eingestellt (Ausschaltpunkt 10%, Einschaltpunkt 90%)
• Relais 2 wird automatisch für Maximum-Sicherheitsschaltung
eingestellt (Ausschaltpunkt 90%, Einschaltpunkt 10%)
Gammasilometer FMG 671
Anwahl der vertikalen Matrixposition
Anwahl der horizontalen Matrixposition
Anwahl der Matrixposition V0H0
Anwahl der nächsten Ziffernstelle
Verschieben des Dezimalpunkts
Verändern des Zahlenwertes um +1
Verändern des Zahlenwertes um -1
Eingabe bestätigen
Für Bedienelemente siehe Kapitel 3
Für Bedienmatrix siehe Kapitel 8
