TECHNISCHE BESCHREIBUNG

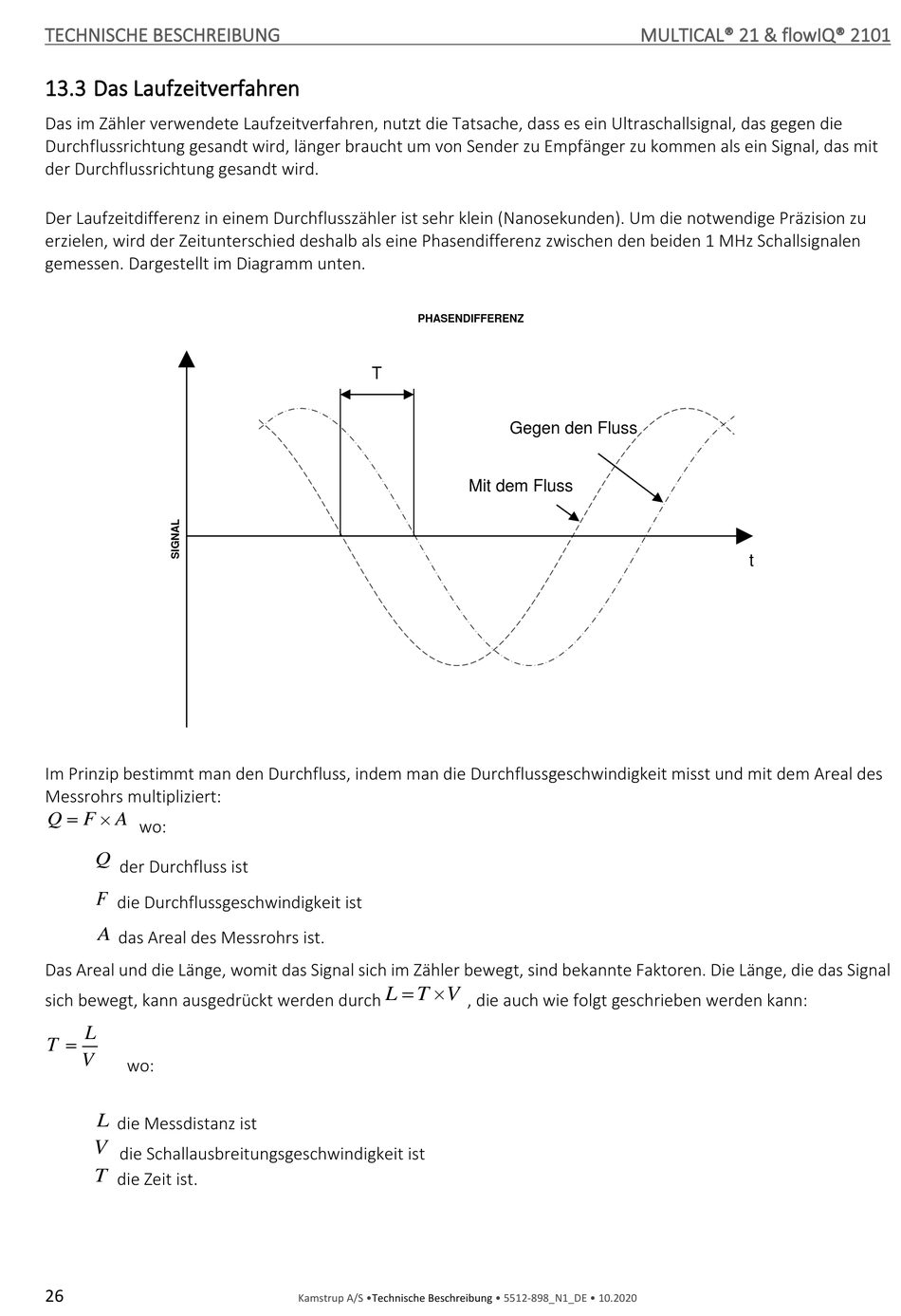

13.3 Das Laufzeitverfahren
Das im Zähler verwendete Laufzeitverfahren, nutzt die Tatsache, dass es ein Ultraschallsignal, das gegen die
Durchflussrichtung gesandt wird, länger braucht um von Sender zu Empfänger zu kommen als ein Signal, das mit
der Durchflussrichtung gesandt wird.
Der Laufzeitdifferenz in einem Durchflusszähler ist sehr klein (Nanosekunden). Um die notwendige Präzision zu
erzielen, wird der Zeitunterschied deshalb als eine Phasendifferenz zwischen den beiden 1 MHz Schallsignalen
gemessen. Dargestellt im Diagramm unten.
Im Prinzip bestimmt man den Durchfluss, indem man die Durchflussgeschwindigkeit misst und mit dem Areal des
Messrohrs multipliziert:
=
Q
F
A
wo:
Q
der Durchfluss ist
F
die Durchflussgeschwindigkeit ist
A
das Areal des Messrohrs ist.
Das Areal und die Länge, womit das Signal sich im Zähler bewegt, sind bekannte Faktoren. Die Länge, die das Signal
sich bewegt, kann ausgedrückt werden durch
L
T =
V
wo:
L
die Messdistanz ist
V
die Schallausbreitungsgeschwindigkeit ist
T die Zeit ist.
26
PHASENDIFFERENZ
T
=
L
T
V
, die auch wie folgt geschrieben werden kann:
Kamstrup A/S
•Technische Beschreibung
Gegen den Fluss
Mit dem Fluss
• 5512-898_N1_DE • 10.2020
MULTICAL® 21 & flowIQ® 2101
t
