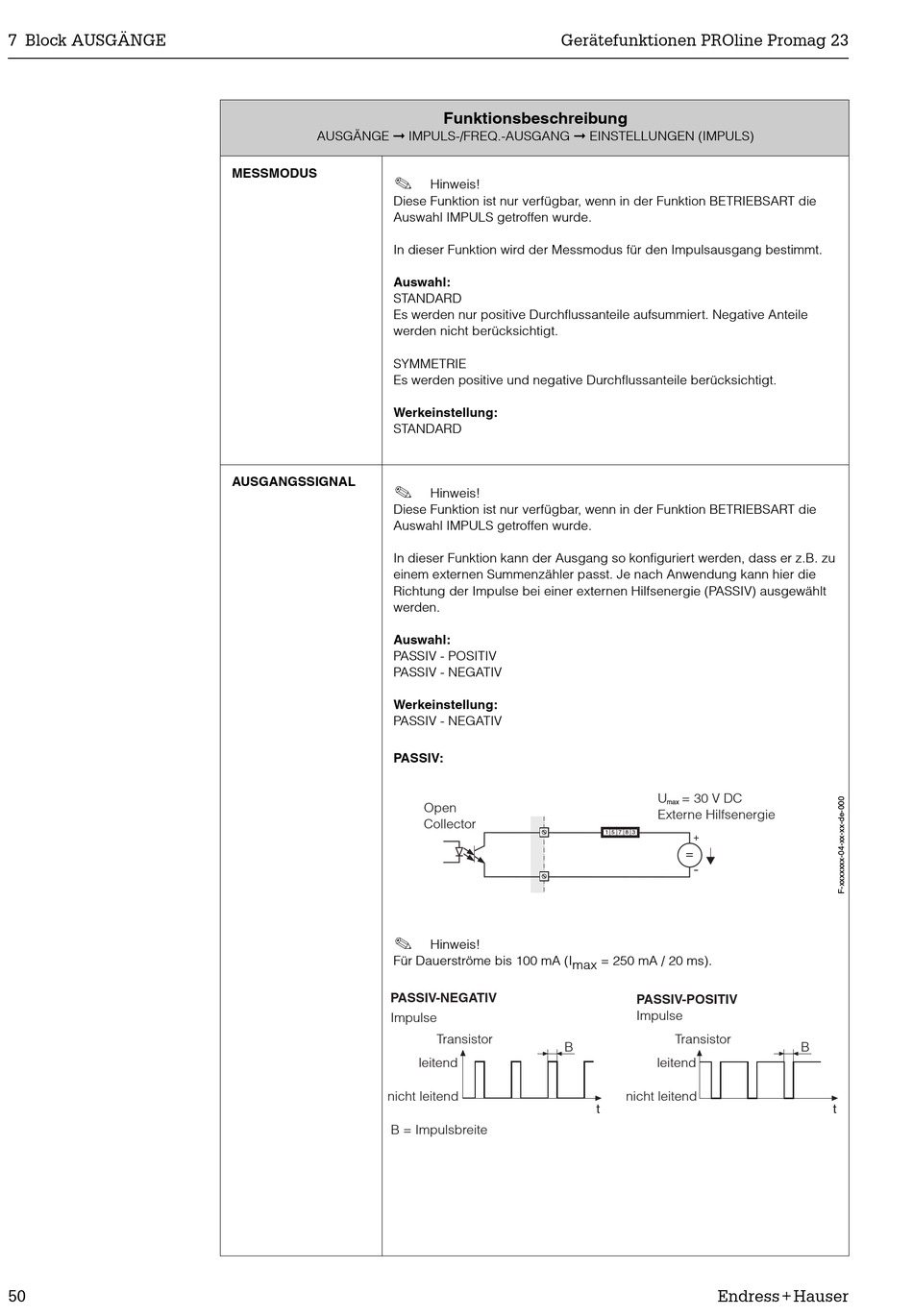

Endress+Hauser PROline promag 23 Bedienungsanleitung Seite 50

7 Block AUSGÄNGE
50
AUSGÄNGE © IMPULS-/FREQ.-AUSGANG © EINSTELLUNGEN (IMPULS)
MESSMODUS
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird der Messmodus für den Impulsausgang bestimmt.
Auswahl:
STANDARD
Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile
werden nicht berücksichtigt.
SYMMETRIE
Es werden positive und negative Durchflussanteile berücksichtigt.
Werkeinstellung:
STANDARD
AUSGANGSSIGNAL
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl IMPULS getroffen wurde.
In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu
einem externen Summenzähler passt. Je nach Anwendung kann hier die
Richtung der Impulse bei einer externen Hilfsenergie (PASSIV) ausgewählt
werden.
Auswahl:
PASSIV - POSITIV
PASSIV - NEGATIV
Werkeinstellung:
PASSIV - NEGATIV
PASSIV:
!
Für Dauerströme bis 100 mA (I max = 250 mA / 20 ms).
PASSIV-NEGATIV
Impulse
nicht leitend
B = Impulsbreite
