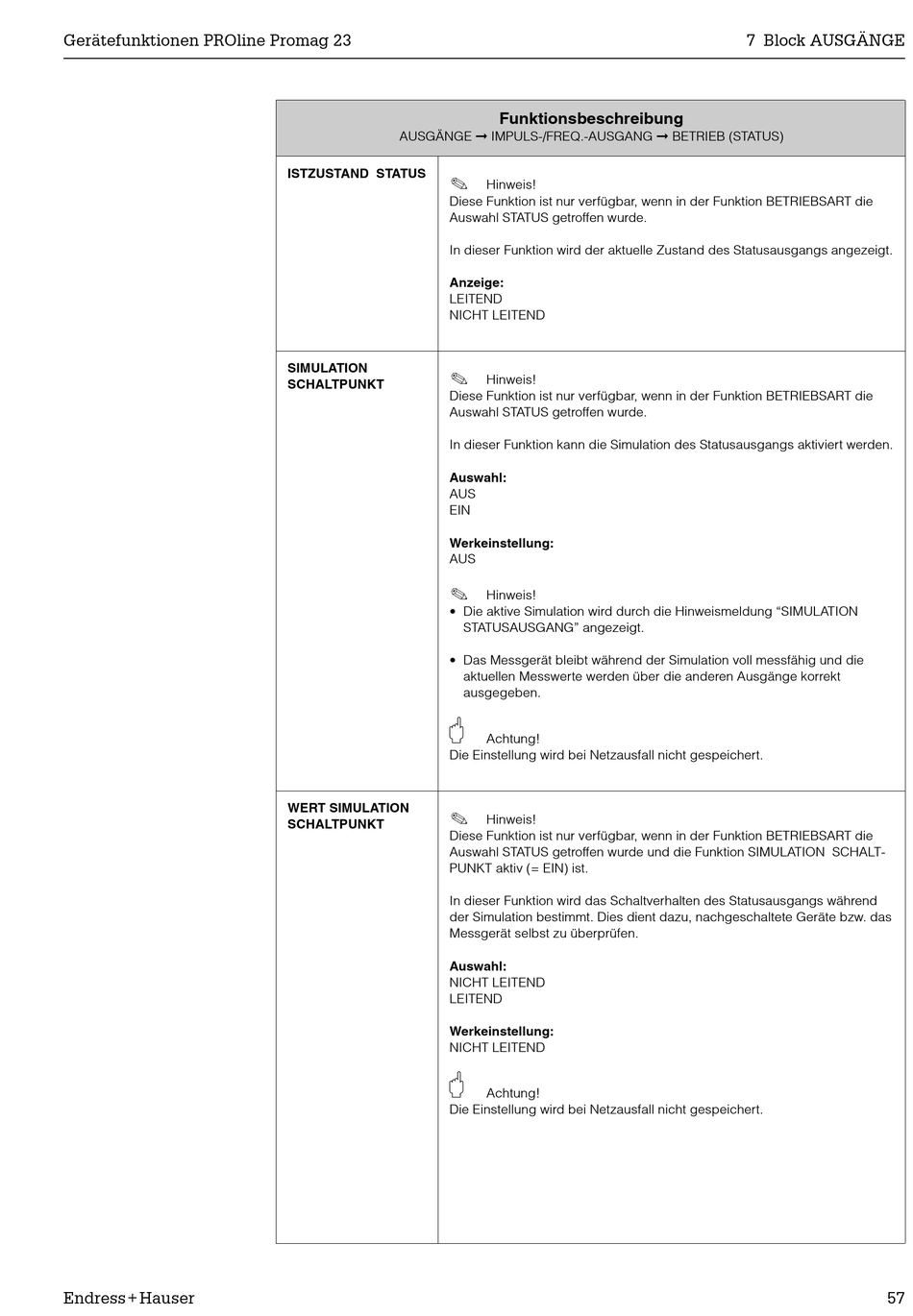

Gerätefunktionen PROline Promag 23
Endress+Hauser
AUSGÄNGE © IMPULS-/FREQ.-AUSGANG © BETRIEB (STATUS)
ISTZUSTAND STATUS
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl STATUS getroffen wurde.
In dieser Funktion wird der aktuelle Zustand des Statusausgangs angezeigt.
Anzeige:
LEITEND
NICHT LEITEND
SIMULATION
!
SCHALTPUNKT
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl STATUS getroffen wurde.
In dieser Funktion kann die Simulation des Statusausgangs aktiviert werden.
Auswahl:
AUS
EIN
Werkeinstellung:
AUS
!
• Die aktive Simulation wird durch die Hinweismeldung "SIMULATION
• Das Messgerät bleibt während der Simulation voll messfähig und die
"
Die Einstellung wird bei Netzausfall nicht gespeichert.
WERT SIMULATION
!
SCHALTPUNKT
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl STATUS getroffen wurde und die Funktion SIMULATION SCHALT-
PUNKT aktiv (= EIN) ist.
In dieser Funktion wird das Schaltverhalten des Statusausgangs während
der Simulation bestimmt. Dies dient dazu, nachgeschaltete Geräte bzw. das
Messgerät selbst zu überprüfen.
Auswahl:
NICHT LEITEND
LEITEND
Werkeinstellung:
NICHT LEITEND
"
Die Einstellung wird bei Netzausfall nicht gespeichert.
Funktionsbeschreibung
Hinweis!
Hinweis!
Hinweis!
STATUSAUSGANG" angezeigt.
aktuellen Messwerte werden über die anderen Ausgänge korrekt
ausgegeben.
Achtung!
Hinweis!
Achtung!
7 Block AUSGÄNGE
