Tankside Monitor NRF81
Messmodus
HTG P1 + P2

Dieser Modus sollte bei atmosphärischen
Tanks (d. h. nicht druckbeaufschlagten
Tanks) verwendet werden
HTG P1 + P2 + P3

Dieser Modus sollte bei nicht atmosphäri-
schen Tanks (d. h. druckbeaufschlagten
Tanks) verwendet werden
Endress+Hauser

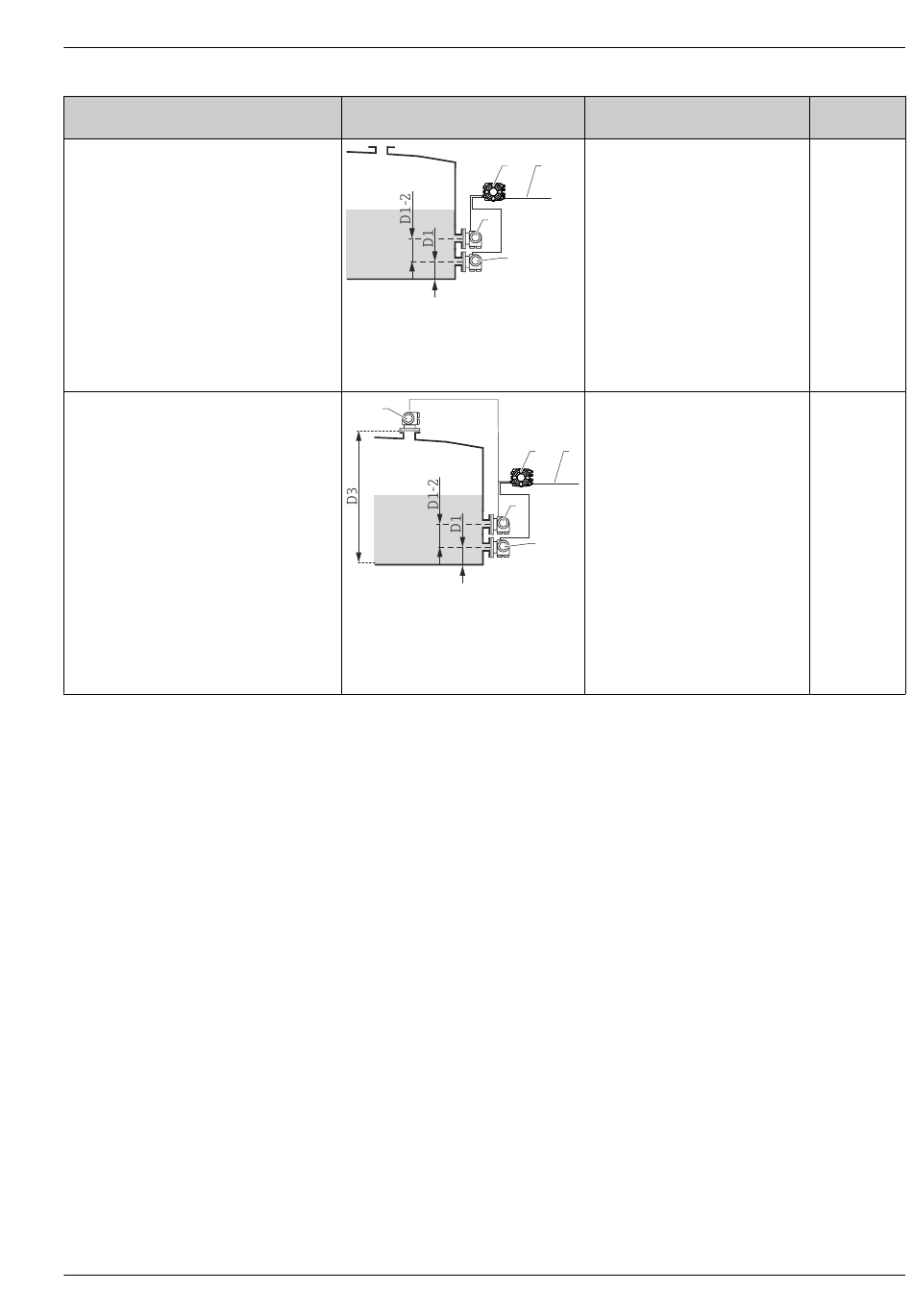

Montagebeispiel
1
3
4
1 Tankside Monitor
2 Zum Lagerhaltungssystem
3 Drucktransmitter (Mitte)
4 Drucktransmitter (unten)
5
3
1 Tankside Monitor
2 Zum Lagerhaltungssystem
3 Drucktransmitter (Mitte)
4 Drucktransmitter (unten)
5 Drucktransmitter (oben)
Messgrößen
• Druck unten (an Position D1)
• Mittlerer Druck (an Position D2)
2
A0023762
• Druck unten (an Position D1)
• Mittlerer Druck (an Position D2)
• Druck oben (an Position D3)
1 2
4
A0023763
Berechnete
Variablen
• Füllstand
• Dichte des
Messstoffs
• Füllstand
• Dichte des
Messstoffs
