KA01209G/00/DE/06.23-00
71637873
2023-11-01
Products
Kurzanleitung

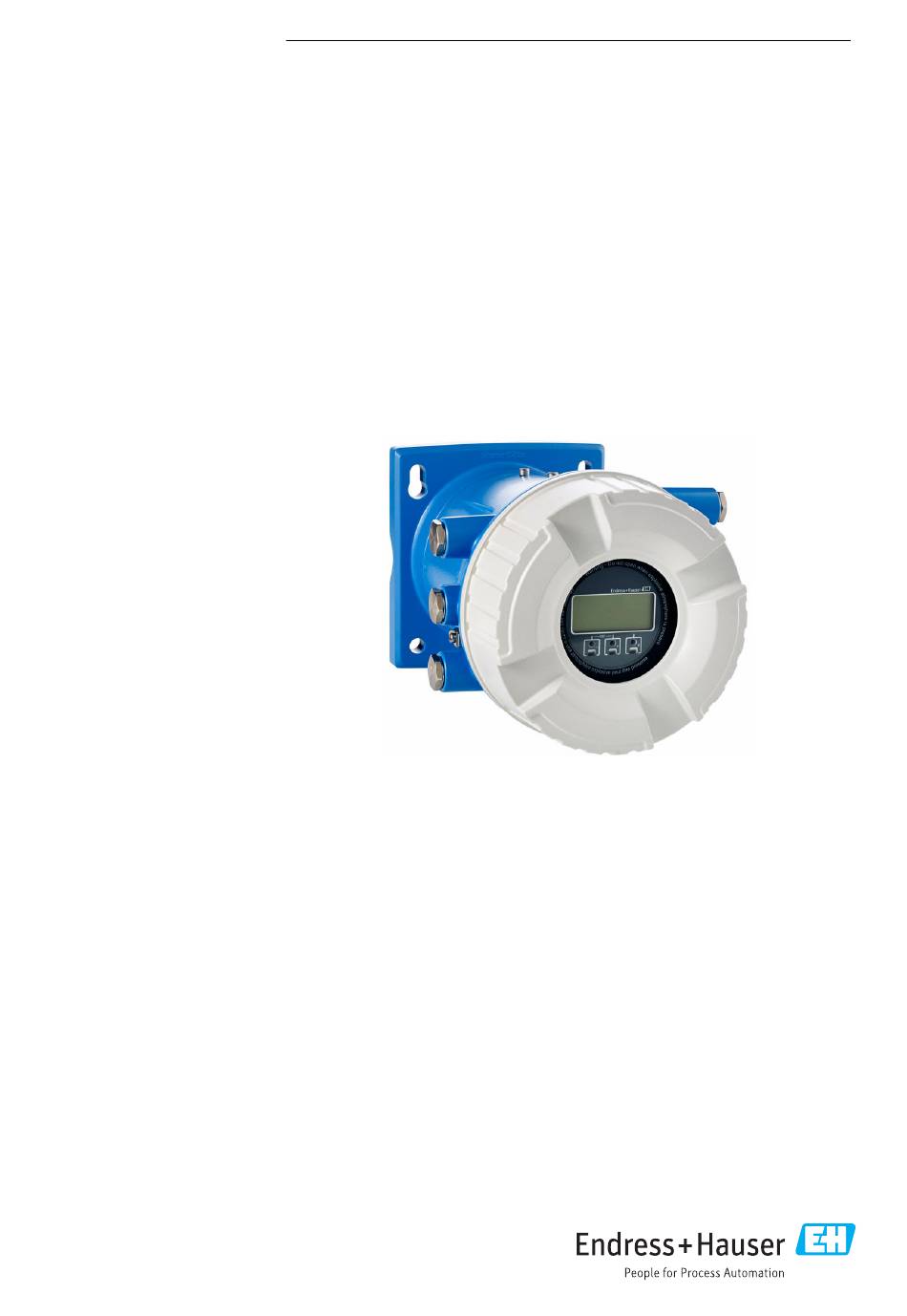

Tankside Monitor NRF81
Tankstandmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Tankside Monitor NRF81
Inhaltszusammenfassung für Endress+Hauser Tankside Monitor NRF81
- Seite 1 Tankside Monitor NRF81 Tankstandmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Zugehörige Dokumentation
Zugehörige Dokumentation Tankside Monitor NRF81 Zugehörige Dokumentation Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser... -
Seite 3: Elektrische Symbole
Tankside Monitor NRF81 Hinweise zum Dokument Hinweise zum Dokument Symbole 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 4: Symbole Für Informationstypen Und Grafiken
Hinweise zum Dokument Tankside Monitor NRF81 Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 2.1.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp... -
Seite 5: Grundlegende Sicherheitshinweise
Tankside Monitor NRF81 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise Tankside Monitor NRF81 Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungsrele- vanten Bereich auszuschließen (z.B. -
Seite 7: Produktidentifikation
Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Techni- schen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt. - Seite 8 Warenannahme und Produktidentifikation Tankside Monitor NRF81 4.3.2 Transport VORSICHT Verletzungsgefahr ‣ Gerät in der Originalverpackung bis zur Messstelle transportieren. ‣ Massenschwerpunkt des Geräts beachten, um ein unbeabsichtigtes Kippen zu vermeiden. ‣ Sicherheitshinweise und Transportbedingungen für Geräte über 18 kg (39,6 lb) (IEC 61010) einhalten.
-
Seite 9: Wandmontage
Tankside Monitor NRF81 Montage Montage Montagebedingungen 5.1.1 Wandmontage ≤15 Nm (11.06 lbf ) 150 (5.9) A0029901 1 Wandmontage des Tankside Monitor 5.1.2 Rohrmontage Bestellmerkmal 620 "Zubehör beigelegt" Montageset Montageset, Rohr, DN32-50 (1-1/4" - 2") Montageset, Rohr, DN80 (3") Endress+Hauser... - Seite 10 Montage Tankside Monitor NRF81 ≤15 Nm (11.06 lbf ) A0029899 2 Montage des Tankside Monitor an einem vertikalen Rohr ≤15 Nm (11.06 lbf ) A0029900 3 Montage des Tankside Monitor an einem horizontalen Rohr Endress+Hauser...
-
Seite 11: Elektrischer Anschluss
Tankside Monitor NRF81 Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Kabelspezifikation Klemmen Aderquerschnitt 0,2 … 2,5 mm (24 … 13 AWG) Für Anschlüsse mit folgender Funktion: Signalleitung und Spannungsversorgung • Federklemmen (NRF81-xx1...) • Schraubklemmen (NRF81-xx2...) Aderquerschnitt max. 2,5 mm (13 AWG) Für Anschlüsse mit folgender Funktion: Erdungsklemme im Anschlussklemmenraum... -
Seite 12: Gerät Anschließen
Elektrischer Anschluss Tankside Monitor NRF81 Gerät anschließen 6.2.1 Klemmenbelegung POWER POWER G1 N AC 85...264 V G3 L A0027362 4 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen Gehäusegewinde Die Gewinde des Elektronik- und Anschlussraums können mit einem Gleitlack beschich- tet sein. -
Seite 13: Ac-Hochspannungsversorgung: Betriebswert
Tankside Monitor NRF81 Elektrischer Anschluss Klemmenbereich G (für AC-Hochspannungsversorgung und AC-Niederspannungsversor- gung) • G1: N • G2: nicht angeschlossen • G3: L Klemmenbereich G (für DC-Niederspannungsversorgung) • G1: L- • G2: nicht angeschlossen • G3: L+ Klemmenbereich: Schutzleiter Modul: Schutzleiteranschluss (M4-Schraube) A0018339 ... - Seite 14 Elektrischer Anschluss Tankside Monitor NRF81 AC-Niederspannungsversorgung: Betriebswert: 65 V (- 20 % + 15 %) = 52 … 75 V , 50/60 Hz DC-Niederspannungsversorgung: Betriebswert: 24 … 55 V (- 20 % + 15 %) = 19 … 64 V Leistungsaufnahme Die maximale Leistung variiert je nach Konfiguration der Module. Da der Wert eine maximale Scheinleistung angibt, sind die Kabel entsprechend auszuwählen.
- Seite 15 Tankside Monitor NRF81 Elektrischer Anschluss Abgesetztes Anzeige- und Bedienmodul DKX001 81 82 83 84 F1 F2 F3 F4 POWER A0037025 6 Anschluss des abgesetzten Anzeige- und Bedienmoduls DKX001 an das Tankstandmessgerät (NMR8x, NMS8x oder NRF8x) Abgesetztes Anzeige- und Bedienmodul Anschlussleitung Tankstandmessgerät (NMR8x, NMS8x oder NRF8x)
- Seite 16 Elektrischer Anschluss Tankside Monitor NRF81 HART Ex i/IS-Schnittstelle POWER A0033414 Orange LED: Datenkommunikation besteht Diese Schnittstelle arbeitet immer als HART-Hauptmaster für vier angeschlossene Slave- Transmitter. Die Analog I/O-Module dagegen können als HART-Master oder -Slave kon- figuriert werden → 20 → 23.
- Seite 17 Tankside Monitor NRF81 Elektrischer Anschluss Slots für I/O-Module Der Anschlussklemmenraum enthält vier Slots (A, B, C und D) für I/O-Module. Je nach Geräte- ausführung (Bestellmerkmale 040, 050 und 060) enthalten diese Slots unterschiedliche I/O- Module. Die Slot-Zuordnung des betreffenden Geräts wird auch auf dem Etikett angegeben, das an der rückwärtigen Abdeckung des Anzeigemoduls angebracht ist.
- Seite 18 Elektrischer Anschluss Tankside Monitor NRF81 Klemmen des "Modbus"-, "V1"- oder "WM550"-Moduls 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200 7 Bezeichnung der "Modbus"-, "V1"- oder "WM550"-Module (Beispiele); diese Module können je nach Geräteausführung auch in den Slots B oder C sitzen.
- Seite 19 Tankside Monitor NRF81 Elektrischer Anschluss Klemmen des "V1"- und "WM550"-Moduls Bezeichnung des Moduls im Bedienmenü: V1 X1-4 oder WM550 X1-4; (X = A, B, C oder D) • X1 • Klemmenbezeichnung: S • Beschreibung: Kabelabschirmung, über einen Kondensator an die Erdung angeschlossen •...
- Seite 20 Elektrischer Anschluss Tankside Monitor NRF81 Anschluss des "Analog I/O"-Moduls für passive Nutzung • Bei der passiven Nutzung muss die Versorgungsspannung für die Kommunikationslei- tung von einer externen Quelle bereitgestellt werden. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul ein- gesetzt werden soll;...
- Seite 21 Tankside Monitor NRF81 Elektrischer Anschluss "Betriebsart" = "4..20mA Eingang" oder "HART Master+4..20mA Eingang" POWER – A0027933 9 Passive Nutzung des Analog I/O-Moduls im Eingangsmodus Energieversorgung Externes Gerät mit 4...20mA- und/oder HART-Signalausgang Endress+Hauser...
- Seite 22 Elektrischer Anschluss Tankside Monitor NRF81 "Betriebsart" = "HART Master" POWER – A0027934 10 Passive Nutzung des Analog I/O-Moduls im HART-Master-Modus Energieversorgung Bis zu 6 externe Geräte mit HART-Signalausgang Endress+Hauser...
- Seite 23 Tankside Monitor NRF81 Elektrischer Anschluss Anschluss des "Analog I/O"-Moduls für aktive Nutzung • Bei der aktiven Nutzung wird die Versorgungsspannung für die Kommunikationslei- tung vom Gerät selbst bereitgestellt. Es ist keine externe Spannungsversorgung erfor- derlich. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul ein- gesetzt werden soll;...
- Seite 24 Elektrischer Anschluss Tankside Monitor NRF81 "Betriebsart" = "4..20mA Eingang" oder "HART Master+4..20mA Eingang" POWER A0027935 12 Aktive Nutzung des Analog I/O-Moduls im Eingangsmodus Externes Gerät mit 4...20mA- und/oder HART-Signalausgang Endress+Hauser...
- Seite 25 Tankside Monitor NRF81 Elektrischer Anschluss "Betriebsart" = "HART Master" POWER A0027936 13 Aktive Nutzung des Analog I/O-Moduls im HART-Master-Modus Bis zu 6 externe Geräte mit HART-Signalausgang Die maximale Stromaufnahme für das angeschlossene HART-Gerät beträgt 24 mA (d. h. 4 mA pro Gerät, wenn 6 Geräte angeschlossen sind).
- Seite 26 Elektrischer Anschluss Tankside Monitor NRF81 Anschluss eines Micropilot S FMR5xx POWER 1 2 3 4 POWER A0027717 14 Anschluss eines Micropilot S FMR5xx an das Analogeingangsmodul eines Tankside Monitor NRF81 Tankside Monitor NRF81 Micropilot S FMR5xx Erdung Spannungsversorgung (vom NRF81 zum FMR5xx) 4-20mA/HART-Signal (vom FMR5xx zum NRF81) Bei dieser Anschlussart erhält der Micropilot S FMR5xx die Versorgungsspannung vom...
- Seite 27 Tankside Monitor NRF81 Elektrischer Anschluss Klemmen des Digital I/O-Moduls 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424 15 Bezeichnung der Digitaleingänge oder -ausgänge (Beispiele) • Jedes Digital I/O-Modul stellt zwei Digitaleingänge oder -ausgänge bereit.
-
Seite 28: Schutzart Sicherstellen
Elektrischer Anschluss Tankside Monitor NRF81 Schutzart sicherstellen Um die angegebene Schutzart sicherzustellen, folgende Schritte nach dem elektrischen Anschluss durchführen: Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. -
Seite 29: Bedienung Über Die Vor-Ort-Anzeige
Tankside Monitor NRF81 Inbetriebnahme Inbetriebnahme Bedienmethoden 7.1.1 Bedienung über die Vor-Ort-Anzeige A0028345 16 Anzeige- und Bedienelemente Flüssigkristall-Anzeige (LCD) Optische Tasten; können durch das Deckglas bedient werden. Wird die Anzeige ohne das Deckglas verwendet, den Finger vor den optischen Sensor halten, um ihn zu aktivieren. Nicht fest drücken. - Seite 30 Inbetriebnahme Tankside Monitor NRF81 Standardanzeige (Messwertanzeige) X X X X X X X 4841.00 A0028317 17 Typisches Erscheinungsbild der Standardanzeige (Messwertanzeige) Anzeigemodul Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte Anzeigebereich für Messwert und Statussymbole Statussymbol für Messwert Die Bedeutung der einzelnen in der Anzeige ausgegebenen Symbole ist in der Betriebs- anleitung (BA) zum Gerät zu finden.
-
Seite 31: Bedienung Über Serviceschnittstelle Und Fieldcare/Devicecare
Inbetriebnahme 7.1.2 Bedienung über Serviceschnittstelle und FieldCare/DeviceCare A0025572 19 Bedienung über Serviceschnittstelle Serviceschnittstelle (CDI: Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" oder "DeviceCare" und "CDI Communication FXA291" COM DTM Voreinstellungen 7.2.1 Anzeigesprache einstellen Anzeigesprache über das Display einstellen In der Standardansicht () auf "E"... - Seite 32 Inbetriebnahme Tankside Monitor NRF81 Mithilfe folgender Parameter wird die Echtzeituhr auf das aktuelle Datum und die aktu- elle Uhrzeit eingestellt: Jahr, Monat, Tag, Stunde, Minute. Echtzeituhr über ein Bedientool einstellen (z. B. FieldCare) Navigieren zu: Setup → Erweitertes Setup → Datum / Zeit Zu Datum einstellen wechseln und Starten wählen.
-
Seite 33: Kalibrierung Und Konfiguration
Tankside Monitor NRF81 Inbetriebnahme Zu Datum einstellen wechseln und Confirm time wählen. Die Echtzeituhr ist damit auf das aktuelle Datum und die aktuelle Uhrzeit einge- stellt. Kalibrierung und Konfiguration Kalibrierung und Konfiguration der Eingänge und Signalausgabe, siehe Betriebsanleitung. Endress+Hauser... - Seite 36 *71637873* 71637873 www.addresses.endress.com...
