Endress+Hauser Tankside Monitor NRF81 Beschreibung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Tankside Monitor NRF81
  6. Beschreibung
Endress+Hauser Tankside Monitor NRF81 Beschreibung

Endress+Hauser Tankside Monitor NRF81 Beschreibung

Vorschau ausblenden Andere Handbücher für Tankside Monitor NRF81:

Quicklinks

Diese Anleitung herunterladen

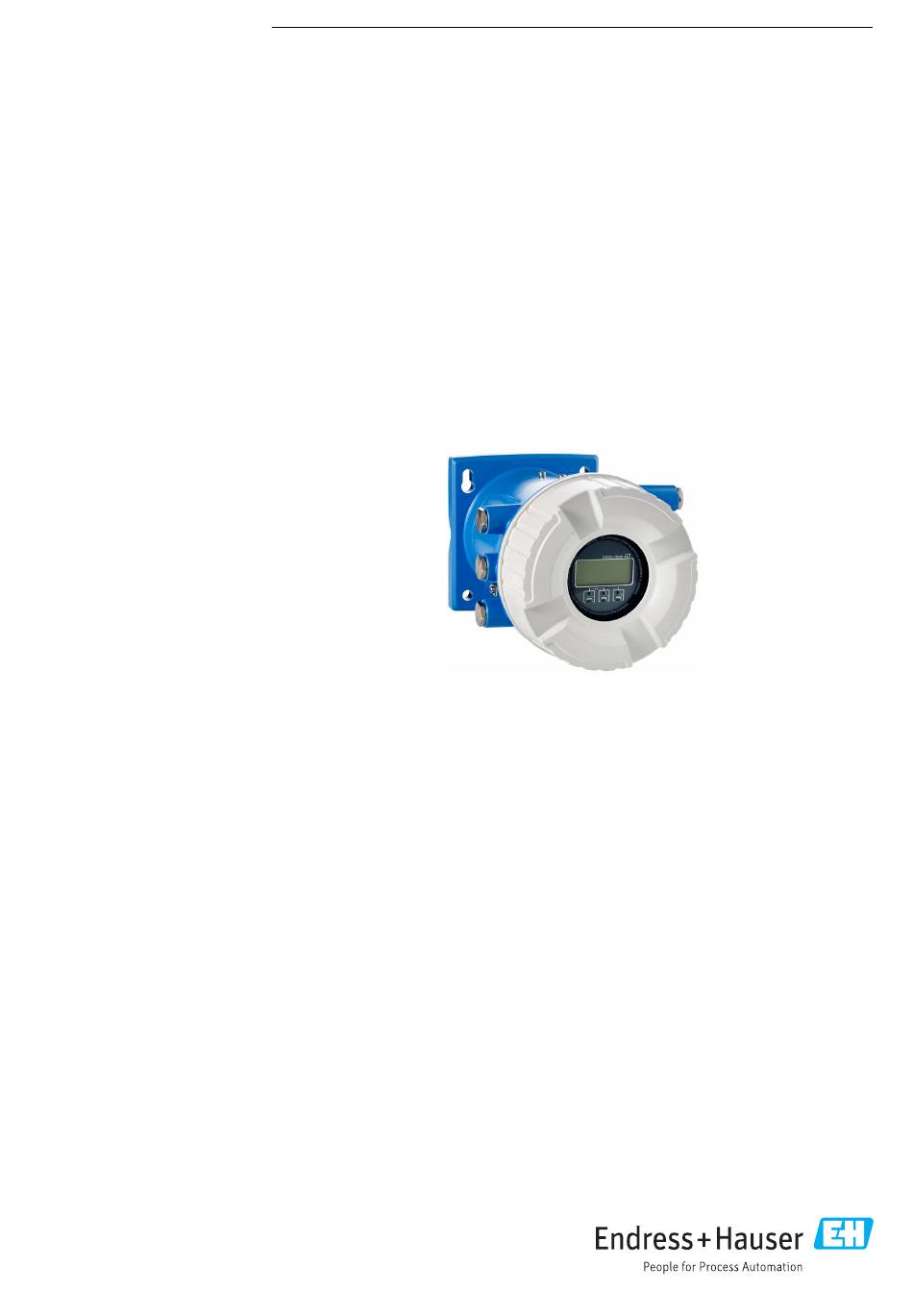

GP01083G/00/DE/05.24-00
71651935
2024-03-15
01.07.zz (Gerätefirmware)
Products
Beschreibung Geräteparameter
Tankside Monitor NRF81
Tankstandmessung
Solutions
Services
loading

Verwandte Anleitungen für Endress+Hauser Tankside Monitor NRF81

Inhaltszusammenfassung für Endress+Hauser Tankside Monitor NRF81

  • Seite 1: Gang). Sie Werden Primär Für Den Anschluss Eines Rtd Verwendet. Für Die Klemmen

    Products Solutions Services GP01083G/00/DE/05.24-00 71651935 2024-03-15 01.07.zz (Gerätefirmware) Beschreibung Geräteparameter Tankside Monitor NRF81 Tankstandmessung...

  • Seite 3: Inhaltsverzeichnis

    Tankside Monitor NRF81 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Dokumentfunktion .....

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Tankside Monitor NRF81 Hinweise zum Dokument Dokumentfunktion Das Dokument ist Teil der Betriebsanleitung und dient als Nachschlagewerk für Parame- ter: Es liefert detaillierte Erläuterungen zu jedem einzelnen Parameter des Bedienmenüs. Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird.

  • Seite 5: Symbole Für Informationstypen Und Grafiken

    Tankside Monitor NRF81 Hinweise zum Dokument Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken  Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind  Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind  Verboten Abläufe, Prozesse oder Handlungen, die verboten sind  Tipp...

  • Seite 6: Dokumentation

    Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...

  • Seite 7: Übersicht Über Das Bedienmenü

    Tankside Monitor NRF81 Übersicht über das Bedienmenü Übersicht über das Bedienmenü • Die folgende Tabelle listet alle Parameter auf, die das Menü Menü Experte (→  7) enthalten kann. Die Angabe der Seitenzahl verweist auf die zugehörige Beschreibung des Parameters.
  • Seite 8 Übersicht über das Bedienmenü Tankside Monitor NRF81 Hintergrundbeleuchtung →  34 Kontrast Anzeige →  34 ‣ →  36 System Einheiten Einheiten Voreinstellung →  36 Längeneinheit →  37 Druckeinheit →  37 →  37 Temperatureinheit Dichteeinheit →...
  • Seite 9 Tankside Monitor NRF81 Übersicht über das Bedienmenü ‣ Ein/Ausgang →  53 ‣ →  54 HART Geräte Geräteanzahl →  54 ‣ HART Device(s) →  55 Gerätename →  56 Pollingadresse →  56 Messstellenkennzeichnung →  56 Betriebsart →...
  • Seite 10 Übersicht über das Bedienmenü Tankside Monitor NRF81 ‣ Diagnose →  69 ‣ Diagnose →  70 ‣ →  72 NMT Gerätekonfiguration ‣ NMT Gerätekonfiguration →  78 ‣ Gerät vergessen →  84 Gerät vergessen →  84 ‣...
  • Seite 11 Tankside Monitor NRF81 Übersicht über das Bedienmenü Fühler Position →  92 →  93 Kalibrierungstyp AIP Aktive Kalibrierung →  93 Dämpfungsfaktor →  94 Gemessener Strom →  94 ‣ Analog I/O →  95 Betriebsart →  96 Strombereich →...
  • Seite 12 Übersicht über das Bedienmenü Tankside Monitor NRF81 Prozesswert →  104 Eingangswert in mA →  105 →  105 Eingangswert in Prozent Dämpfungsfaktor →  105 Kalibrierung →  106 Aktive Kalibrierung →  106 →  106 Genutzt für SIL/WHG ‣...
  • Seite 13 Tankside Monitor NRF81 Übersicht über das Bedienmenü Baudrate →  117 →  118 Parität Modbus Adresse →  118 Float Swap Mode →  118 Ungültige Daten →  119 Word Typ →  119 CRC Startwert →  119 Old TSM Modus →...
  • Seite 14 Übersicht über das Bedienmenü Tankside Monitor NRF81 GP 1 Wert 0% →  127 GP 1 Wert 100% →  127 →  128 GP 2 Wert 0% GP 2 Wert 100% →  128 GP 3 Wert 0% →  128 GP 3 Wert 100% →...
  • Seite 15 Tankside Monitor NRF81 Übersicht über das Bedienmenü SP 3 Wert Quellenauswahl →  138 →  138 SP 4 Wert Quellenauswahl Prozentwert Quellenauswahl →  139 ‣ Konfiguration →  139 Baudrate →  140 WM550 address →  140 Softwarenummer →...
  • Seite 16 Übersicht über das Bedienmenü Tankside Monitor NRF81 Dritter Messwert (TV) →  150 Zuordnung QV →  150 →  151 Vierter Messwert (QV) ‣ Information →  152 HART-Kurzbeschreibung →  152 Messstellenkennzeichnung →  153 →  153 Geräterevision...

  • Seite 17: Gas Dichte

    Tankside Monitor NRF81 Übersicht über das Bedienmenü Wasserfüllstand Quelle (14971) →  160 →  160 Wasserfüllstand (14970) Wasserfüllstand manuell (14959) →  161 ‣ Temperatur →  162 Flüssigkeitstemperatur Quelle →  162 Flüssigkeitstemperatur manuell →  163 Flüssigkeitstemperatur →...

  • Seite 18: Gp 1

    Übersicht über das Bedienmenü Tankside Monitor NRF81 ‣ Druck →  170 P1 (unten) Quelle →  171 →  171 P1 (unten) P1 (unten) manueller Druck →  171 P1 Position →  172 P1 Offset →  172 →...

  • Seite 19: Gp Value 3 (14968)

    Tankside Monitor NRF81 Übersicht über das Bedienmenü GP Value 3 (14968) →  179 →  180 GP Value 4 (14969) ‣ Tank Berechnungen →  180 Ortsfaktor (Fallbeschleunigung lokal) →  180 ‣ HyTD →  183 HyTD Korrekturwert →...
  • Seite 20 Übersicht über das Bedienmenü Tankside Monitor NRF81 CLG Korrekturwert →  194 CLG korrigierter Füllstand →  194 ‣ →  207 HTMS HTMS Modus →  207 Dichte manuell →  208 Dichtewert →  208 →  208 Minimaler Füllstand...
  • Seite 21 Tankside Monitor NRF81 Übersicht über das Bedienmenü LL Alarm →  217 →  218 LL+L Alarm Alle Fehler →  218 Alarm löschen →  218 Alarm hysteresis →  219 Dämpfungsfaktor →  219 ‣ Tank Werte →  220 ‣...
  • Seite 22 Übersicht über das Bedienmenü Tankside Monitor NRF81 ‣ Dichte →  226 Beobachtete Dichte →  226 →  226 Temperatur der gemessenen Dichte Gas Dichte →  227 Luft Dichte →  227 Obere Dichte, Messwert →  227 →...
  • Seite 23 Tankside Monitor NRF81 Übersicht über das Bedienmenü Datum/Zeit →  236 ‣ →  237 Diagnoseliste Diagnose 1 … 5 (0692–1 … 5) →  237 Zeitstempel 1 … 5 (0683–1 … 5) →  237 ‣ Simulation →  240 Simulation Gerätealarm...
  • Seite 24 Übersicht über das Bedienmenü Tankside Monitor NRF81 Wiederherstellungszustand →  246 ‣ Board Information →  247 →  247 Datum/Zeit Systemtemperatur →  247 W&M Verriegelungs Schalter →  247 ‣ Messwertspeicherung →  249 →  250 Zuordnung 1 … 4. Kanal (0851–1 … 4) Speicherintervall →...

  • Seite 25: Das Menü "Experte

    Tankside Monitor NRF81 Das Menü "Experte" Das Menü "Experte" Navigation  Experte  Experte Status Verriegelung →  25 →  26 Zugriffsrechte Anzeige Benutzerrolle →  26 Freigabecode eingeben →  26 ‣ System →  27 ‣ →  53 Ein/Ausgang ‣...
  • Seite 26 Das Menü "Experte" Tankside Monitor NRF81 Zugriffsrechte Anzeige Navigation  Experte → Zugriff Anzeige (0091) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Zeigt die Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Die Zugriffsrechte sind über den Parameter Freigabecode eingeben (→  26) änderbar.

  • Seite 27: Untermenü "System

    Tankside Monitor NRF81 Das Menü "Experte" Untermenü "System" Navigation  Experte → System ‣ System ‣ →  28 Anzeige ‣ System Einheiten →  36 ‣ Datum / Zeit →  43 ‣ Administration →  49 Endress+Hauser...
  • Seite 28 Das Menü "Experte" Tankside Monitor NRF81 3.1.1 Untermenü "Anzeige" Navigation  Experte → System → Anzeige ‣ Anzeige Language →  28 →  29 Format Anzeige 1 … 4. Anzeigewert →  30 1 … 4. Nachkommastellen →  31 Trennzeichen →...
  • Seite 29 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener Format Anzeige Navigation  Experte → System → Anzeige → Format Anzeige (0098) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Darstellung der Messwerte für Vor-Ort-Anzeige wählen. Auswahl •...
  • Seite 30 Das Menü "Experte" Tankside Monitor NRF81  159.0 mm  23.5 V  93.5 A0019966  4 "Format Anzeige" = "1 Wert groß + 2 Werte"  93.5 %  159.0 mm  93.5 V  26.3 °C A0019968  5 "Format Anzeige"...
  • Seite 31 Tankside Monitor NRF81 Das Menü "Experte" • GP 1 Wert • GP 2 Wert • GP 3 Wert • GP 4 Wert • Messbefehl • Messstatus • AIO B1-3 Wert • AIO B1-3 Wert mA • AIO B1-3 Wert % •...
  • Seite 32 Das Menü "Experte" Tankside Monitor NRF81 Trennzeichen  Navigation  Experte → System → Anzeige → Trennzeichen (0101) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Trennzeichen für Dezimaldarstellung von Zahlenwerten wählen. Auswahl • . • , Werkseinstellung Zusätzliche Information...
  • Seite 33 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Bedeutung der Optionen • Messstellenkennzeichnung Der Inhalt der Kopfzeile ist im Parameter Messstellenkennzeichnung (→  153) defi- niert. • Freitext Der Inhalt der Kopfzeile ist im Parameter Kopfzeilentext (→  33) definiert.
  • Seite 34 Das Menü "Experte" Tankside Monitor NRF81 Dämpfung Anzeige  Navigation  Experte → System → Anzeige → Dämpfung Anzeige (0094) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Reaktionszeit der Vor-Ort-Anzeige auf Messwertschwankungen einstellen. Eingabe 0,0 … 999,9 s Werkseinstellung 0,0 s Zusätzliche Information...
  • Seite 35 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener Endress+Hauser...

  • Seite 36: Einheiten Voreinstellung

    Das Menü "Experte" Tankside Monitor NRF81 3.1.2 Untermenü "System Einheiten" Navigation  Experte → System → System Einheiten ‣ System Einheiten Einheiten Voreinstellung →  36 →  37 Längeneinheit Druckeinheit →  37 Temperatureinheit →  37 Dichteeinheit →  38 Nachkommastellen Distanz →...

  • Seite 37: Längeneinheit

    Tankside Monitor NRF81 Das Menü "Experte" Längeneinheit  Navigation  Experte → System → System Einheiten → Längeneinheit (0551) Beschreibung Einheit fuer Längenmaß. Auswahl SI-Einheiten US-Einheiten • m • ft • mm • in • cm • ft-in-16 • ft-in-8 Werkseinstellung Zusätzliche Information...

  • Seite 38: Dichteeinheit

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter (wenn Einheiten Voreinstellung (→  36) = Kun- denwert) Dichteeinheit  Navigation  Experte → System → System Einheiten → Dichteeinheit (0555) Beschreibung Einheit für Messstoffdichte wählen. Auswahl...

  • Seite 39: Nachkommastellen Druck

    Tankside Monitor NRF81 Das Menü "Experte" Nachkommastellen Druck  Navigation  Experte → System → System Einheiten → NKomma.St. Druck (0608) Beschreibung Anzahl der Dezimalstellen für Druckwerte. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxx Zusätzliche Information...
  • Seite 40 Das Menü "Experte" Tankside Monitor NRF81 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Einstellung wirkt sich nicht auf die Genauigkeit der Messung oder der Berechnun- gen aus. Endress+Hauser...
  • Seite 41 Tankside Monitor NRF81 Das Menü "Experte" 3.1.3 Untermenü "Datum / Zeit" Über das Untermenü Datum / Zeit wird die Echtzeituhr des Geräts eingestellt. Echtzeituhr über das Anzeige- und Bedienmodul einstellen 1. Navigieren zu Experte → System → Datum / Zeit → Datum einstellen.
  • Seite 42 Das Menü "Experte" Tankside Monitor NRF81 Echtzeituhr über ein Bedientool einstellen (z. B. FieldCare) 1. Navigieren zu: Experte → System → Datum / Zeit Zum Parameter Datum einstellen (→  44) wechseln und die Option Starten wählen. Mithilfe folgender Parameter Datum und Uhrzeit einstellen: Jahr, Monat, Tag, Stunde, Minute.
  • Seite 43 Tankside Monitor NRF81 Das Menü "Experte" Struktur des Untermenüs auf dem Anzeige- und Bedienmodul Navigation  Experte → System → Datum / Zeit ‣ Datum / Zeit Datum/Zeit →  44 ‣ Datum einstellen →  47 Datum/Zeit →  47 Jahr →...
  • Seite 44 Das Menü "Experte" Tankside Monitor NRF81 Beschreibung der Geräteparameter Navigation  Experte → System → Datum / Zeit Datum/Zeit Navigation  Experte → System → Datum / Zeit → Datum/Zeit (0790) Beschreibung Zeigt die geräteinterne Echtzeituhr an. Zusätzliche Information Lesezugriff...
  • Seite 45 Tankside Monitor NRF81 Das Menü "Experte" Beschreibung Geben Sie das aktuelle Jahr ein. Eingabe 2 016 … 2 079 Werkseinstellung 2 016 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Monat  Navigation  Experte → System → Datum / Zeit → Monat (0787) Voraussetzung Datum einstellen (→...
  • Seite 46 Das Menü "Experte" Tankside Monitor NRF81 Beschreibung Geben Sie die aktuelle Stunde ein. Eingabe 0 … 23 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Minute  Navigation  Experte → System → Datum / Zeit → Minute (0791) Voraussetzung Datum einstellen (→  44) = Starten Beschreibung Geben Sie die aktuelle Minute ein.
  • Seite 47 Tankside Monitor NRF81 Das Menü "Experte" Assistent "Datum einstellen" Navigation  Experte → System → Datum / Zeit → Datum einstellen Datum/Zeit Navigation  Experte → System → Datum / Zeit → Datum einstellen → Datum/Zeit (0790) Beschreibung →  44 Jahr ...
  • Seite 48 Das Menü "Experte" Tankside Monitor NRF81 Minute  Navigation  Experte → System → Datum / Zeit → Datum einstellen → Minute (0791) Beschreibung →  46 Datum einstellen Navigation  Experte → System → Datum / Zeit → Datum einstellen → Datum einstellen Beschreibung Bestätigen Sie den angezeigten neuen Wert der Echtzeituhr durch Drücken auf...
  • Seite 49 Tankside Monitor NRF81 Das Menü "Experte" 3.1.4 Untermenü "Administration" Struktur des Untermenüs auf dem Anzeige- und Bedienmodul Navigation  Experte → System → Administration ‣ Administration ‣ Freigabecode definieren →  52 Freigabecode definieren →  52 Freigabecode bestätigen →  52 SW-Option aktivieren →...
  • Seite 50 Das Menü "Experte" Tankside Monitor NRF81 Beschreibung der Geräteparameter Navigation  Experte → System → Administration Freigabecode definieren  Navigation  Experte → System → Administration → Freig.code def. (0093) Beschreibung Freigabecode für Schreibzugriff auf Parameter definieren. Eingabe 0 … 9 999 Werkseinstellung Zusätzliche Information...
  • Seite 51 Tankside Monitor NRF81 Das Menü "Experte" Software-Optionsübersicht Navigation  Experte → System → Administration → SW-Optionsübers. (0015) Beschreibung Zeigt alle aktivierten Softwareoptionen Anzeige • Extended HistoROM • SIL • WHG • CLG Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gerät zurücksetzen ...
  • Seite 52 Das Menü "Experte" Tankside Monitor NRF81 Assistent "Freigabecode definieren" Navigation  Experte → System → Administration → Freig.code def. Freigabecode definieren  Navigation  Experte → System → Administration → Freig.code def. → Freig.code def. Beschreibung →  50 Freigabecode bestätigen ...

  • Seite 53: Untermenü "Ein/Ausgang

    Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Ein/Ausgang" Navigation  Experte → Ein/Ausgang ‣ Ein/Ausgang ‣ →  54 HART Geräte ‣ Analog IP →  86 ‣ Analog I/O →  95 ‣ Digital Xx-x →  108 Endress+Hauser...
  • Seite 54 Das Menü "Experte" Tankside Monitor NRF81 3.2.1 Untermenü "HART Geräte" Navigation  Experte → Ein/Ausgang → HART Geräte ‣ HART Geräte Geräteanzahl →  54 ‣ →  55 HART Device(s) ‣ Gerät vergessen →  84 ‣ #blank# →  84 Geräteanzahl...
  • Seite 55 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "HART Device(s)" Für jeden im HART-Loop vorhandenen HART-Slave gibt es ein Untermenü HART Device(s). Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) ‣ HART Device(s) →  56 Gerätename Pollingadresse →...

  • Seite 56: Gerätename

    Das Menü "Experte" Tankside Monitor NRF81 ‣ Diagnose →  69 ‣ Diagnose →  70 ‣ →  72 NMT Gerätekonfiguration Gerätename Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Gerätename (14722) Beschreibung Zeigt den Namen des Messumformers.

  • Seite 57: Status Kommunikation

    Tankside Monitor NRF81 Das Menü "Experte" Beschreibung Auswahl Betriebsmodus PV only oder PV, SV, TV, QV. Definiert welche Werte beim ange- schlossenen HART Gerät abgefragt werden. Auswahl • Nur PV • PV,SV,TV & QV • Füllstand • Gemessener Füllstand Werkseinstellung PV,SV,TV &...

  • Seite 58: Blank

    Das Menü "Experte" Tankside Monitor NRF81 #blank# ( HART PV - Bezeichnung ist geräteabhängig) Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → #blank# (14716) Beschreibung Zeigt die erste HART-Variable (PV). Zusätzliche Information Lesezugriff Bediener Schreibzugriff #blank# (HART SV - Bezeichnung ist geräteabhängig) Navigation ...

  • Seite 59: Hart Gerät Pv Ma

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff HART Gerät PV mA Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HG PV mA (14708) Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x.

  • Seite 60: Ausgang Dichte

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Ausgang Dichte  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Dichte (14720) Voraussetzung Nicht verfügbar für den Micropilot S FMR5xx, Prothermo NMT53x und den Prothermo NMT8x.

  • Seite 61: Ausgang Gas Temperatur

    Tankside Monitor NRF81 Das Menü "Experte" Ausgang Gas Temperatur  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Gastemp. (14726) Voraussetzung Nicht verfügbar für den Micropilot S FMR5xx, Prothermo NMT53x und den Prothermo NMT8x. In diesen Fällen werden die Messgrößen automatisch zugewiesen.

  • Seite 62: Hart Geräte Info

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "HART Geräte Info" Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info ‣ HART Geräte Info Druck →  62 →  63 Dichte Temperatur →  63 Gas Temperatur →...

  • Seite 63: Dichte

    Tankside Monitor NRF81 Das Menü "Experte" Beschreibung Zeigt den vom angeschlossenen HART-Gerät gemessenen Druckwert an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Dichte Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Dichte (14724) Voraussetzung Ausgang Dichte (→...

  • Seite 64: Wasserfüllstand

    Das Menü "Experte" Tankside Monitor NRF81 Wasserfüllstand Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Wasserfüllstand (14717) Voraussetzung Ausgang Füllstand (→  61) ≠ Kein Wert Beschreibung Zeigt den vom angeschlossenen HART-Gerät gemessenen Füllstand an.

  • Seite 65: Manueller Wert

    Tankside Monitor NRF81 Das Menü "Experte" Manueller Wert  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Manueller Wert (14746) Voraussetzung Prothermo NMT53x mit Füllstandmessung Beschreibung Zeigt manuellen Füllstandswert an. Eingabe Gleitkommazahl mit Vorzeichen...

  • Seite 66: Gerät Datum

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gerät Datum Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Gerät Datum (14707) Beschreibung Zeigt das Datum des angeschlossenen HART Gerätes an. (z.B letzte Konfigurationsände- rung).

  • Seite 67: Firmware Crc

    Tankside Monitor NRF81 Das Menü "Experte" Beschreibung Zeigt die Software Version vom NMT Gerät an. Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Firmware CRC Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Firmware CRC (14758)

  • Seite 68: Element Werte

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Element Werte" Dieses Untermenü steht nur für den Prothermo NMT53x zur Verfügung. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Element Werte Untermenü "Element Temperatur" Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) →...
  • Seite 69 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Diagnose" Dieses Untermenü steht nur für den Prothermo NMT53x zur Verfügung. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Diagnose ‣ Diagnose Diagnose Code →  69 Letzte Diagnose →...
  • Seite 70 Das Menü "Experte" Tankside Monitor NRF81 Beschreibung Zeigt den Temperaturwert vom Referenzelement 0 an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Referenz 17 Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Diagnose → Referenz 17 (14741) Voraussetzung Prothermo NMT53x mit Temperaturmessung.
  • Seite 71 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Letzte Diagnose Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Diagnose → Letzte Diagnose (14755) Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Werkseinstellung Zusätzliche Information...

  • Seite 72: Gerät Konfigurieren

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "NMT Gerätekonfiguration" Dieses Untermenü wird nur angezeigt, wenn es sich bei dem angeschlossenen HART- Gerät um einen Prothermo NMT5xx handelt. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig ‣...

  • Seite 73: Freigabecode

    Tankside Monitor NRF81 Das Menü "Experte" Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Bedeutung der Optionen • Nein Nicht konfigurierbar • Ja Konfigurierbar Lesezugriff Bediener Schreibzugriff Instandhalter Freigabecode  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig →...

  • Seite 74: Boden Punkt

    Das Menü "Experte" Tankside Monitor NRF81 Boden Punkt  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Boden Punkt (14729) Beschreibung Zeigt den Abstand vom Boden zum unteren Ende des Temperaturfühlers oder der WB- Sonde an.

  • Seite 75: Ausgang Bei Fehler

    Tankside Monitor NRF81 Das Menü "Experte" Ausgang bei Fehler  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Ausg. bei Fehler (14733) Beschreibung Aus -> Defekte Elemente in Berechnung der Durchschnittstemperatur nicht berücksichtigt.

  • Seite 76: Element Intervall

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Bedeutung der Optionen • Gerade Erste Position Boden Punkt + Elementintervall für jedes nächste Element. • Ungerade Position der Elemente kann manuell gesetzt werden. Lesezugriff Bediener Schreibzugriff Instandhalter Element Intervall  Navigation ...

  • Seite 77: Element Einstellung

    Tankside Monitor NRF81 Das Menü "Experte" Lesezugriff Bediener Schreibzugriff Instandhalter Untermenü "Element Einstellung" Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Elem.Einstellung Element selektieren  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig →...

  • Seite 78: Element Temperatur

    Das Menü "Experte" Tankside Monitor NRF81 Element Temperatur Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Elem.Einstellung → Element Temp. (14737) Beschreibung Zeigt den Temperaturwert des Elementes an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Element Position ...
  • Seite 79 Tankside Monitor NRF81 Das Menü "Experte" Update Wasserstand →  81 ‣ →  81 Element Einstellung Element selektieren →  82 Nullabgleich →  82 Element Temperatur →  82 Element Position →  82 Gerät konfigurieren ? ...
  • Seite 80 Das Menü "Experte" Tankside Monitor NRF81 Boden Punkt  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Boden Punkt (14729) Beschreibung Zeigt den Abstand vom Boden zum unteren Ende des Temperaturfühlers oder der WB- Sonde an.
  • Seite 81 Tankside Monitor NRF81 Das Menü "Experte" Update Wasserstand  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Wasserstand upd. (14751) Beschreibung Auswählen, ob der Wert für den Wasserstand an den NMT übertragen wird oder nicht.
  • Seite 82 Das Menü "Experte" Tankside Monitor NRF81 Element selektieren  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Elem.Einstellung → Element selekt. (14734) Beschreibung Auswahl manuelle Konfiguration des Temperaturelements. Eingabe 1 … 24 Werkseinstellung Zusätzliche Information...
  • Seite 83 Tankside Monitor NRF81 Das Menü "Experte" Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Service Endress+Hauser...
  • Seite 84 Das Menü "Experte" Tankside Monitor NRF81 Assistent "Gerät vergessen" Dieses Untermenü steht nur zur Verfügung, wenn sich mindestens ein nicht gesperr- tes Gerät auf dem Bus befindet. Navigation  Experte → Ein/Ausgang → HART Geräte → Gerät vergessen Gerät vergessen ...
  • Seite 85 Tankside Monitor NRF81 Das Menü "Experte" Betriebsart Navigation  Experte → Ein/Ausgang → HART Geräte → #blank# → Betriebsart (14453) Beschreibung Zeigt den Operationsmodus vom HART-Bus an. Anzeige • Keine • Deaktivieren • HART Master • HART Slave+4..20mA Ausgang • HART Tunnel...
  • Seite 86 Das Menü "Experte" Tankside Monitor NRF81 3.2.2 Untermenü "Analog IP" Für jedes Analog I/O-Modul des Geräts gibt es ein Untermenü Analog IP (→  86). Dieses Untermenü bezieht sich auf die Klemmen 4 bis 8 dieses Moduls (Analogein- gang). Sie werden primär für den Anschluss eines RTD verwendet. Für die Klemmen 1 bis 3 (Analogeingang oder -ausgang) siehe →...

  • Seite 87: Betriebsart

    Tankside Monitor NRF81 Das Menü "Experte" Temperaturoffset nach der Konvertie- →  91 rung Minimale Fühler Temperatur →  92 Maximale Fühler Temperatur →  92 →  92 Fühler Position Kalibrierungstyp AIP →  93 Aktive Kalibrierung →  93 Dämpfungsfaktor...

  • Seite 88: Widerstandsoffset

    Das Menü "Experte" Tankside Monitor NRF81 • Pt50 (w=1.391, GOST) • Pt100(385) (a=0.00385, IEC751) • Pt100(389) (a=0.00389, Canadian) • Pt100(391) (a=0.003916, JIS1604) • Pt100 (w=1.391, GOST) • Pt500(385) (a=0.00385, IEC751) • Pt1000(385) (a=0.00385, IEC751) • Ni100(617) (a=0.00617, DIN43760) • Ni120(672) (a=0.00672, DIN43760) •...

  • Seite 89: Rtd Verbundener Typ

    Tankside Monitor NRF81 Das Menü "Experte" • L GOST type • R type • S type • T type • U type Werkseinstellung N type RTD verbundener Typ  Navigation  Experte → Ein/Ausgang → Analog IP → RTD verb. Typ (14022) Voraussetzung Betriebsart (→...

  • Seite 90: Wert

    Das Menü "Experte" Tankside Monitor NRF81 Auswahl • Füllstand linearisiert • Temperatur • Druck • Dichte Werkseinstellung Füllstand linearisiert Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter 0 % Wert  Navigation  Experte → Ein/Ausgang → Analog IP → 0 % Wert (14001) Voraussetzung Betriebsart (→...

  • Seite 91: Eingangswert In Prozent

    Tankside Monitor NRF81 Das Menü "Experte" Eingangswert in Prozent Navigation  Experte → Ein/Ausgang → Analog IP → Eingangswert % (14002) Voraussetzung Betriebsart (→  87) = 4..20mA Eingang Beschreibung Zeigt den Eingangswert in Prozent. 0% entspricht 4 mA. 100% entspricht 20 mA.
  • Seite 92 Das Menü "Experte" Tankside Monitor NRF81 Minimale Fühler Temperatur  Navigation  Experte → Ein/Ausgang → Analog IP → Min Fühler Temp. (14010) Voraussetzung Betriebsart (→  87) = RTD Temperatur Eingang Beschreibung Minimale zulässige Temperatur der angeschlossenen Sonde. Falls die Temperatur den angegebenen Wert unterschreitet, wird der W&M-Status "ungül- tig".
  • Seite 93 Tankside Monitor NRF81 Das Menü "Experte" Werkseinstellung 5 000 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Kalibrierungstyp AIP  Navigation  Experte → Ein/Ausgang → Analog IP → Kal. Typ AIP (14018) Voraussetzung Betriebsart (→  87) ≠ Deaktiviert Beschreibung Kalibrierungsart des Analogeingangs oder -ausgangs wählen.

  • Seite 94: Zusätzliche Information

    Das Menü "Experte" Tankside Monitor NRF81 Dämpfungsfaktor  Navigation  Experte → Ein/Ausgang → Analog IP → Dämpfungsfaktor (14004) Voraussetzung Betriebsart (→  87) ≠ Deaktiviert Beschreibung Bestimmt die Dämpfungskonstante (in Sekunden). Eingabe 0 … 999,9 s Werkseinstellung Zusätzliche Information...
  • Seite 95 Tankside Monitor NRF81 Das Menü "Experte" 3.2.3 Untermenü "Analog I/O" Für jedes Analog I/O-Modul des Geräts gibt es ein Untermenü Analog I/O (→  95). Dieses Untermenü bezieht sich auf die Klemmen 1 bis 3 dieses Moduls (ein Analog- eingang oder -ausgang). Für die Klemmen 4 bis 8 (immer ein Analogeingang) siehe →...

  • Seite 96: Betriebsart

    Das Menü "Experte" Tankside Monitor NRF81 Ausgangswert →  102 Readback value →  102 →  103 Feedback Schwelle Prozessvariable →  103 AI 0% Wert →  103 AI 100% Wert →  104 →  104 Fehler Ereignis Typ Prozesswert →...

  • Seite 97: Strombereich

    Tankside Monitor NRF81 Das Menü "Experte" Bedeutung der Optionen Betriebsart (→  96) Signalrichtung Signalart Deaktiviert 4..20mA Eingang Eingang von 1 externen Gerät Analog (4...20 mA) HART Master+4..20mA Eingang Eingang von 1 externen Gerät • Analog (4...20 mA) • HART HART Master Eingang von bis zu 6 externen Geräten...

  • Seite 98: Fester Stromwert

    Das Menü "Experte" Tankside Monitor NRF81 Bedeutung der Optionen Option Strombereich für Minimaler Unterer Oberer Alarm- Maximaler Prozessvariable Wert Alarm- signalpegel Wert signalpegel 4...20 mA (4...20.5 4 … 20,5 mA 3,5 mA < 3,6 mA > 21,95 mA 22,6 mA 4...20 mA NE...

  • Seite 99: Fehlerverhalten

    Tankside Monitor NRF81 Das Menü "Experte" • Obere Trennschicht • Untere Trennschicht • Bodenhöhe • Tank Referenzhöhe • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte •...

  • Seite 100: Fehlerwert

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Fehlerwert  Navigation  Experte → Ein/Ausgang → Analog I/O → Fehlerwert (13972) Voraussetzung Fehlerverhalten (→  99) = Definierter Wert Beschreibung Bestimmt den Ausgangswert im Fehlerfall. Eingabe 3,4 …...

  • Seite 101: Eingangs Wert

    Tankside Monitor NRF81 Das Menü "Experte" Auswahl • Fehler bezüglich Ausgang • Alle Fehler • Alle Fehler oder Warnungen Werkseinstellung Fehler bezüglich Ausgang Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eingangs Wert Navigation  Experte → Ein/Ausgang → Analog I/O → Eingangs Wert (13979) Voraussetzung •...

  • Seite 102: Eingangswert

    Das Menü "Experte" Tankside Monitor NRF81 Beschreibung Wert, der einem Ausgangsstrom von 20mA entspricht. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 Unitless Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eingangswert % Navigation  Experte → Ein/Ausgang → Analog I/O → Eingangswert % (13955) Voraussetzung •...

  • Seite 103: Feedback Schwelle

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Feedback Schwelle Navigation  Experte → Ein/Ausgang → Analog I/O → Feedb. Schwelle (13956) Voraussetzung Betriebsart (→  96) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang Beschreibung Zeigt die Feedback-Schwelle.

  • Seite 104: Ai 100% Wert

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter AI 100% Wert  Navigation  Experte → Ein/Ausgang → Analog I/O → AI 100% Wert (13965) Voraussetzung Betriebsart (→  96) = 4..20mA Eingang oder HART Master+4..20mA Eingang Beschreibung Wert, der einem Eingangsstrom von 100 % (20 mA) entspricht.

  • Seite 105: Eingangswert In Ma

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Eingangswert in mA Navigation  Experte → Ein/Ausgang → Analog I/O → Eingangswert mA (13970) Voraussetzung Betriebsart (→  96) = 4..20mA Eingang oder HART Master+4..20mA Eingang Beschreibung Zeigt den Eingangswert in mA.

  • Seite 106: Kalibrierung

    Das Menü "Experte" Tankside Monitor NRF81 Kalibrierung  Navigation  Experte → Ein/Ausgang → Analog I/O → Kalibrierung (13966) Voraussetzung Betriebsart (→  96) ≠ Deaktiviert oder HART Master Beschreibung Kalibrierungsart des Analogeingangs oder -ausgangs wählen. Auswahl • Anwenderkalibrierung • Werks Kalibrierung...
  • Seite 107 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Erwartete SIL/WHG Kette Navigation  Experte → Ein/Ausgang → Analog I/O → SIL/WHG Kette (13952) Voraussetzung • Betriebsart (→  96) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang •...
  • Seite 108 Das Menü "Experte" Tankside Monitor NRF81 3.2.4 Untermenü "Digital Xx-x" • Im Bedienmenü wird jeder Digitaleingang oder -ausgang durch den entsprechenden Slot im Anschlussklemmenraum und zwei Klemmen in diesem Slot bezeichnet. A1-2 bezeichnet z. B. die Klemmen 1 und 2 von Slot A. Das Gleiche gilt für die Slots B, C und D, wenn sie ein Digital I/O-Modul enthalten.

  • Seite 109: Digital

    Tankside Monitor NRF81 Das Menü "Experte" Betriebsart  Navigation  Experte → Ein/Ausgang → Digital Xx-x → Betriebsart (13911) Beschreibung Bestimmt die Betriebsart des digitalen I/O-Moduls. Auswahl • Deaktiviert • Ausgang passiv • Eingang passiv • Eingang aktiv Werkseinstellung Deaktiviert Zusätzliche Information...

  • Seite 110: Eingangs Wert

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Bedeutung der Optionen • Alarm x Alle, Alarm x High, Alarm x HighHigh, Alarm x H or HH, Alarm x Low, Alarm x LowLow, Alarm x L or LL Der Digitalausgang zeigt an, ob der ausgewählte Alarm derzeit aktiv ist. Die Alarme selbst sind in den Untermenüs Alarm 1 …...

  • Seite 111: Ausgangs Simulation

    Tankside Monitor NRF81 Das Menü "Experte" Ausgangs Simulation  Navigation  Experte → Ein/Ausgang → Digital Xx-x → Ausgangs Sim. (13909) Voraussetzung Betriebsart (→  109) = Ausgang passiv Beschreibung Setzt den Ausgang auf einen spezifischen simulierten Wert. Auswahl • Deaktivieren •...

  • Seite 112: Ausgangswert

    Das Menü "Experte" Tankside Monitor NRF81 Ausgangswert Navigation  Experte → Ein/Ausgang → Digital Xx-x → Ausgangswert (13902) Voraussetzung Betriebsart (→  109) = Ausgang passiv Beschreibung Zeigt den digitalen Ausgangswert. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Readback value Navigation  Experte → Ein/Ausgang → Digital Xx-x → Readback value (13903) Voraussetzung Betriebsart (→...

  • Seite 113: Dämpfungsfaktor

    Tankside Monitor NRF81 Das Menü "Experte" Dämpfungsfaktor  Navigation  Experte → Ein/Ausgang → Digital Xx-x → Dämpfungsfaktor (13904) Voraussetzung Betriebsart (→  109) ≠ Deaktiviert Beschreibung Definiert die Dämpfungskonstante. Eingabe 1 … 10 s Werkseinstellung Zusätzliche Information Lesezugriff Bediener...

  • Seite 114: Untermenü "Kommunikation

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Kommunikation" Dieses Menü enthält ein Untermenü für jede digitale Kommunikationsschnittstelle des Geräts. Die Kommunikationsschnittstellen sind mit "X1-4" bezeichnet, wobei "X" für den Slot im Anschlussklemmenraum und "1-4" für die Klemmen in diesem Slot steht.

  • Seite 115: "Modbus Xx-X", "V1 Xx-X" Oder "Wm550 Xx-X" Untermenü

    Tankside Monitor NRF81 Das Menü "Experte" 3.3.1 "Modbus Xx-x", "V1 Xx-x" oder "WM550 Xx-x" Untermenü Dieses Untermenü steht nur für Geräte mit MODBUS-, V1- und/oder WM550-Kommuni- kationsschnittstelle zur Verfügung. Für jede Kommunikationsschnittstelle gibt es ein Untermenü dieser Art. Navigation  Experte → Kommunikation → Modbus Xx-x / V1 Xx-x / WM550 Xx-x ‣...
  • Seite 116 Das Menü "Experte" Tankside Monitor NRF81 Kommunikations Protokoll Navigation  Experte → Kommunikation → Modbus X1-4 / V1 X1-4 / WM550 X1-4 → Kom- mun.Protokoll (13201) Beschreibung Zeigt das Kommunikationsprotokoll. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Modbus Wert 1 … 4 Navigation ...
  • Seite 117 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Konfiguration" (Modbus) Wird nur für Geräte mit Modbus I/O-Modul angezeigt. Navigation  Experte → Kommunikation → Modbus Xx-x → Konfiguration ‣ Konfiguration Baudrate →  117 Parität →  118 →  118...
  • Seite 118 Das Menü "Experte" Tankside Monitor NRF81 Parität  Navigation  Experte → Kommunikation → Modbus X1-4 → Konfiguration → Parität (13204) Voraussetzung Kommunikations Protokoll (→  116) = MODBUS Beschreibung Bestimmt die Parität der Modbus-Kommunikation. Auswahl • Ungerade • Gerade •...
  • Seite 119 Tankside Monitor NRF81 Das Menü "Experte" Werkseinstellung Swap 0-1-2-3 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Ungültige Daten  Navigation  Experte → Kommunikation → Modbus Xx-x → Konfiguration → Ungültige Daten (13243) Voraussetzung Kommunikations Protokoll (→  116) = MODBUS Beschreibung Definiert das Byte welches in einer Meldung mit ungültigen Werten gesendet wird.
  • Seite 120 Das Menü "Experte" Tankside Monitor NRF81 Beschreibung Auswahl CRC Startwert für alle Kommunikation-CRC Berechnungen. Auswahl • 0x0000 • 0xFFFF Werkseinstellung 0xFFFF Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Old TSM Modus  Navigation  Experte → Kommunikation → Modbus Xx-x → Konfiguration → Old TSM Modus...
  • Seite 121 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Integer Konvertierung" Wird nur für Geräte mit Modbus I/O-Modul angezeigt. Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. ‣ Integer Konvertierung Füllstand 0% →  121 Füllstand 100% →  122 →...
  • Seite 122 Das Menü "Experte" Tankside Monitor NRF81 Füllstand 100%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Füllstand 100% (13250) Beschreibung Bestimmt den Füllstand, dem 100% auf der Skala der Ganzzahlenwerte entspricht. Eingabe Gleitkommazahl mit Vorzeichen...
  • Seite 123 Tankside Monitor NRF81 Das Menü "Experte" Druck 0%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Druck 0% (13217) Beschreibung Bestimmt den Druck, dem 0% auf der Skala der Integer-Werte entspricht. Eingabe Gleitkommazahl mit Vorzeichen...
  • Seite 124 Das Menü "Experte" Tankside Monitor NRF81 Dichte 100%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Dichte 100% (13218) Beschreibung Bestimmt die Dichte, der 100% auf der Skala der Integer-Werte entspricht. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 1 000 kg/m³...
  • Seite 125 Tankside Monitor NRF81 Das Menü "Experte" Prozent 0%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Prozent 0% (13202) Beschreibung Bestimmt den prozentualen Messwert, dem 0% auf der Skala der Integer-Werte ent- spricht. Eingabe –200 … +400 %...
  • Seite 126 Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Benutzerdefinierter Wert Quelle" Wird nur für Geräte mit Modbus I/O-Modul angezeigt. Navigation  Experte → Kommunikation → Modbus Xx-x → Benutz Wert Q → Benutz Wert 1 Q (13209) Benutzerdefinierter Wert 1 … 8 Quelle ...
  • Seite 127 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "GP Werte" Navigation  Experte → Kommunikation → Modbus Xx-x → GP Werte → GP 1 Wert 0% (13223) ‣ GP Werte GP 1 Wert 0% →  127 GP 1 Wert 100% →...
  • Seite 128 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter GP 2 Wert 0%  Navigation  Experte → Kommunikation → Modbus Xx-x → GP Werte → GP 2 Wert 0% (13257) Beschreibung Definiert den GP2-Wert welcher 0% auf der Integer Werteskala entspricht.
  • Seite 129 Tankside Monitor NRF81 Das Menü "Experte" GP 3 Wert 100%  Navigation  Experte → Kommunikation → Modbus Xx-x → GP Werte → GP 3 Wert 100% (13226) Beschreibung Definiert den GP3-Wert welcher 100% auf der Integer Werteskala entspricht. Eingabe...
  • Seite 130 Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Digital Quellenauswahl" Navigation  Experte → Kommunikation → Modbus Xx-x → Digital QWahl Digital 1 … 4 Quellenauswahl  Navigation  Experte → Kommunikation → WM550 X1-4 → Digital QWahl → Digital 1 … 4 QWahl (13260–1 …...
  • Seite 131 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Konfiguration" (V1) Wird nur für Geräte mit V1 I/O-Modul angezeigt. Navigation  Experte → Kommunikation → V1 Xx-x → Konfiguration ‣ Konfiguration Kommunikations Schnittstelle →  131 V1 AdresseV1/MDP →  131 →  132 V1 AdresseBBB/MIC+232 Zuordnung Füllstand...
  • Seite 132 Das Menü "Experte" Tankside Monitor NRF81 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter V1 Adresse  Navigation  Experte → Kommunikation → V1 Xx-x → Konfiguration → V1 Adresse (13236) Voraussetzung Kommunikations Schnittstelle (→  131) Beschreibung Kennung des vorherigen Gerätes für V1 Kommunikation.
  • Seite 133 Tankside Monitor NRF81 Das Menü "Experte" "Zuordnung Füllstand" = "+ve & -ve" Zahl Füllstand 0,0 mm 500 000 50 000,0 mm 500 001 –0,1 mm 999 999 –49 999,9 mm Leitungsimpedanz  Navigation  Experte → Kommunikation → V1 Xx-x → Konfiguration → Leitungsimpedanz...
  • Seite 134 Das Menü "Experte" Tankside Monitor NRF81 Untermenü "V1 Eingang Quellenauswahl" (V1) Wird nur für Geräte mit V1 I/O-Modul angezeigt. Navigation  Experte → Kommunikation → V1 Xx-x → V1 Eingang QAusw ‣ V1 Eingang Quellenauswahl Benutzerdefinierter Wert 1 … 8 Quelle →...

  • Seite 135: Alarm 1 Eingangsquelle

    Tankside Monitor NRF81 Das Menü "Experte" • AIO B1-3 Wert • AIO C1-3 Wert • AIP B4-8 Wert • AIP C4-8 Wert • HART Gerät 1...15 PV • HART Gerät 1...15 PV mA • HART Gerät 1...15 PV % • HART Gerät 1...15 SV •...

  • Seite 136: Alarm 3 Eingangsquelle

    Das Menü "Experte" Tankside Monitor NRF81 • Alarm 1-4 Low • Alarm 1-4 L or LL • Alarm 1-4 LowLow Werkseinstellung Keine Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Alarm 3 Eingangsquelle  Navigation  Experte → Kommunikation → V1 Xx-x → V1 Eingang QAusw → Alarm 3 EingangQ...

  • Seite 137: Sp 1 Wert Quellenauswahl

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter SP 1 Wert Quellenauswahl  Navigation  Experte → Kommunikation → V1 → V1 Eingang QAusw → SP 1 Wert QAusw. (13274) Beschreibung Bestimmt, welcher Binärwert als V1 Externer Status Bit 1 in der Z0/Z1 Meldung übertra- gen wird.

  • Seite 138: Sp 3 Wert Quellenauswahl

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter SP 3 Wert Quellenauswahl  Navigation  Experte → Kommunikation → V1 → V1 Eingang QAusw → SP 3 Wert QAusw. (13276) Beschreibung Bestimmt, welcher Binärwert als V1 Externer Status Bit 3 in der Z0/Z1 Meldung übertra- gen wird.

  • Seite 139: Prozentwert Quellenauswahl

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Prozentwert Quellenauswahl  Navigation  Experte → Kommunikation → V1 → V1 Eingang QAusw → % Quellenauswahl (13282) Beschreibung Wählt aus, welcher Wert in der V1 Z0 / Z1-Meldung als Wert 0..100% übertragen werden soll.
  • Seite 140 Das Menü "Experte" Tankside Monitor NRF81 Baudrate  Navigation  Experte → Kommunikation → WM550 Xx-x → Konfiguration → Baudrate (13203) Voraussetzung Kommunikations Protokoll (→  116) = Option "WM550" Beschreibung Definiert die Baudrate der WM550-Kommunikation. Auswahl • 600 BAUD •...
  • Seite 141 Tankside Monitor NRF81 Das Menü "Experte" Kompatibilitätsmodus  Navigation  Experte → Kommunikation → WM550 Xx-x → Konfiguration → Kompat.modus (13281) Beschreibung Bestimmt den Kompatibilitätsmodus. Auswahl • Nxx5xx • Nxx8x Werkseinstellung Nxx8x Zusätzliche Information Im NMS5x-Modus: Auf dem Bus werden nur Werte ausgegeben, die auch als NMS5x Messstatus vorhanden waren.
  • Seite 142 Das Menü "Experte" Tankside Monitor NRF81 • Alarm 1...4 L or LL • Alarm 1...4 LowLow • Digital Xx-x Werkseinstellung Keine Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
  • Seite 143 Tankside Monitor NRF81 Das Menü "Experte" 3.3.2 Untermenü "HART Ausgang" Navigation  Experte → Kommunikation → HART Ausgang ‣ HART Ausgang ‣ HART-Konfiguration →  144 ‣ →  152 Information Endress+Hauser...
  • Seite 144 Das Menü "Experte" Tankside Monitor NRF81 Untermenü "HART-Konfiguration" Navigation  Experte → Kommunikation → HART Ausgang → HART-Konfig. ‣ HART-Konfiguration System Polling Adresse →  144 Präambelanzahl →  145 PV Quelle →  145 →  145 Zuordnung PV 0 % Wert →...
  • Seite 145 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Präambelanzahl  Navigation  Experte → Kommunikation → HART Ausgang → HART-Konfig. → Präambelanzahl (0217) Beschreibung Bestimmt die Präambelanzahl im HART-Telegramm. Eingabe 5 … 20 Werkseinstellung Zusätzliche Information...
  • Seite 146 Das Menü "Experte" Tankside Monitor NRF81 Beschreibung Messgröße der ersten dynamischen Variablen (PV) zuordnen. Zusatzinformationen: Die zugeordnete Messgröße wird auch vom Stromausgang verwendet. Auswahl • Keine • Tankfüllstand • Tank Luftraum • Gemessener Füllstand • Distanz • Verdränger Position • Wasserfüllstand •...
  • Seite 147 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter 100 % Wert  Navigation  Experte → Kommunikation → HART Ausgang → HART-Konfig. → 100 % Wert (11633) Voraussetzung PV Quelle = Benutzerdefiniert Beschreibung 100%-Wert der ersten HART-Variable (PV).
  • Seite 148 Das Menü "Experte" Tankside Monitor NRF81 Erster Messwert (PV) Navigation  Experte → Kommunikation → HART Ausgang → HART-Konfig. → Erster Messw(PV) (0201) Beschreibung Zeigt den aktuellen Messwert der ersten dynamischen Variable (PV) Zusätzliche Information Lesezugriff Bediener Schreibzugriff Prozentbereich Navigation ...
  • Seite 149 Tankside Monitor NRF81 Das Menü "Experte" • P2 (Mitte) • P3 (oben) • GP 1 Wert • GP 2 Wert • GP 3 Wert • GP 4 Wert Werkseinstellung Flüssigkeitstemperatur Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Gemessener Füllstand enthält keine Einheit. Wenn eine Einheit benötigt wird, wählen Sie bitte die Option Tankfüllstand.
  • Seite 150 Das Menü "Experte" Tankside Monitor NRF81 • Mittelwert Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte • P1 (unten) • P2 (Mitte) • P3 (oben) • GP 1 Wert • GP 2 Wert • GP 3 Wert • GP 4 Wert Werkseinstellung Wasserfüllstand...
  • Seite 151 Tankside Monitor NRF81 Das Menü "Experte" • Tank Referenzhöhe • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte • P1 (unten) • P2 (Mitte) • P3 (oben) •...

  • Seite 152: Hart-Kurzbeschreibung

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Information" Navigation  Experte → Kommunikation → HART Ausgang → Information ‣ Information HART-Kurzbeschreibung →  152 Messstellenkennzeichnung →  153 Geräterevision →  153 →  153 Geräte-ID Gerätetyp →  154 Hersteller-ID →...

  • Seite 153: Messstellenkennzeichnung

    Tankside Monitor NRF81 Das Menü "Experte" Messstellenkennzeichnung  Navigation  Experte → Kommunikation → HART Ausgang → Information → Messstellenkenn. (0215) Beschreibung Eine eindeutige Bezeichnung für die Messstelle eingeben, um sie innerhalb der Anlage schnell identifizieren zu können. Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (32)

  • Seite 154: Gerätetyp

    Das Menü "Experte" Tankside Monitor NRF81 Gerätetyp Navigation  Experte → Kommunikation → HART Ausgang → Information → Gerätetyp (0209) Beschreibung Zeigt den Gerätetyp (Device type), mit dem das Messgerät bei der HART Communication Foundation registriert ist Anzeige 0 … 65 535...

  • Seite 155: Hart-Beschreibung

    Tankside Monitor NRF81 Das Menü "Experte" HART-Beschreibung  Navigation  Experte → Kommunikation → HART Ausgang → Information → HART-Beschr. (0212) Beschreibung Beschreibung für die Messstelle eingeben Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (16) Werkseinstellung NRF8x Zusätzliche Information Lesezugriff...

  • Seite 156: Softwarerevision

    Das Menü "Experte" Tankside Monitor NRF81 Softwarerevision Navigation  Experte → Kommunikation → HART Ausgang → Information → Softwarerevision (0224) Beschreibung Software Version vom Gerät. Anzeige 0 … 255 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff HART-Datum  Navigation  Experte → Kommunikation → HART Ausgang → Information → HART-Datum...

  • Seite 157: Untermenü "Applikation

    Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Applikation" Navigation  Experte → Applikation ‣ Applikation ‣ →  157 Grundabgleich ‣ Tank Berechnungen →  180 ‣ Alarm →  211 3.4.1 Untermenü "Grundabgleich" Navigation  Experte → Applikation → Grundabgleich Grundabgleich ‣...

  • Seite 158: Füllstand Quellenauswahl

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Füllstand" Navigation  Experte → Applikation → Grundabgleich → Füllstand ‣ Füllstand Füllstand Quellenauswahl →  158 Betriebsart →  159 Tank Referenzhöhe →  159 →  159 Tankfüllstand Obere Trennschicht →  160 Untere Trennschicht →...

  • Seite 159: Betriebsart

    Tankside Monitor NRF81 Das Menü "Experte" Betriebsart  Navigation  Experte → Applikation → Grundabgleich → Füllstand → Betriebsart (14656) Beschreibung Auswahl normal oder HTG Betrieb. Im HTG Betrieb wird der Füllstand aus dem Wert eines Druckmessgerätes berechnet. Auswahl • Normal •...

  • Seite 160: Obere Trennschicht

    Das Menü "Experte" Tankside Monitor NRF81 Obere Trennschicht Navigation  Experte → Applikation → Grundabgleich → Füllstand → Ob. Trennschicht (15003) Beschreibung Zeigt Distanz zwischen gemessener oberer Trennschicht und Bezugsplatte/Tankboden. Der Wert wird nach einer gültigen Trennschicht Messung aktualisiert. Zusätzliche Information...

  • Seite 161: Wasserfüllstand Manuell

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Wasserfüllstand manuell  Navigation  Experte → Applikation → Grundabgleich → Füllstand → Wasserstand man. (14959) Voraussetzung Wasserfüllstand Quelle (→  160) = Manueller Wert Beschreibung Bestimmt den manuellen Wert der Bodenwasserhöhe.

  • Seite 162: Flüssigkeitstemperatur Quelle

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Temperatur" Navigation  Experte → Applikation → Grundabgleich → Temperatur ‣ Temperatur Flüssigkeitstemperatur Quelle →  162 Flüssigkeitstemperatur manuell →  163 Flüssigkeitstemperatur →  163 →  163 Lufttemperatur Quelle Umgebungstemperatur manuell →...

  • Seite 163: Flüssigkeitstemperatur Manuell

    Tankside Monitor NRF81 Das Menü "Experte" Flüssigkeitstemperatur manuell  Navigation  Experte → Applikation → Grundabgleich → Temperatur → Flüssig-temp man (15015) Voraussetzung Flüssigkeitstemperatur Quelle (→  162) = Manueller Wert Beschreibung Definiert den manuellen Wert der Flüssigkeitstemperatur. Eingabe –50 … 300 °C Werkseinstellung 25 °C...

  • Seite 164: Umgebungstemperatur Manuell

    Das Menü "Experte" Tankside Monitor NRF81 Umgebungstemperatur manuell  Navigation  Experte → Applikation → Grundabgleich → Temperatur → Umg. Temp. man. (14961) Voraussetzung Lufttemperatur Quelle (→  163) = Manueller Wert Beschreibung Bestimmt den manuellen Wert der Lufttemperatur. Eingabe –50 …...

  • Seite 165: Gas Temperatur Manuell

    Tankside Monitor NRF81 Das Menü "Experte" Gas Temperatur manuell  Navigation  Experte → Applikation → Grundabgleich → Temperatur → Gas Temp. man. (14960) Voraussetzung Gas Temperatur Quelle (→  164) = Manueller Wert Beschreibung Bestimmt den manuellen Wert der Gastemperatur.

  • Seite 166: Dichte Quelle

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Dichte" Navigation  Experte → Applikation → Grundabgleich → Dichte ‣ Dichte Dichte Quelle →  166 Beobachtete Dichte →  167 Luft Dichte →  167 →  167 Gas Dichte Obere Dichte Eingangsquelle →...

  • Seite 167: Beobachtete Dichte

    Tankside Monitor NRF81 Das Menü "Experte" Beobachtete Dichte Navigation  Experte → Applikation → Grundabgleich → Dichte → Beobacht. Dichte (13452) Beschreibung Zeigt die gemessene oder berechnete Dichte. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Luft Dichte  Navigation  Experte → Applikation → Grundabgleich → Dichte → Luft Dichte (14980) Beschreibung Bestimmt die Dichte der Atmosphäre außerhalb des Tanks.

  • Seite 168: Obere Dichte, Manuell

    Das Menü "Experte" Tankside Monitor NRF81 Auswahl • Manueller Wert • HART Gerät 1 Dichte • HART Gerät 2 Dichte • HART Gerät 3 Dichte • HART Gerät 4 Dichte • HART Gerät 5 Dichte • HART Gerät 6 Dichte •...

  • Seite 169: Obere Dichte, Messwert

    Tankside Monitor NRF81 Das Menü "Experte" Obere Dichte, Messwert Navigation  Experte → Applikation → Grundabgleich → Dichte → Obere Dichte (15001) Beschreibung Zeigt die Dichte der oberen Phase. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Mittlere Dichte, Messwert Navigation  Experte → Applikation → Grundabgleich → Dichte → Mittlere Dichte (14997) Beschreibung Dichte der mittleren Phase.
  • Seite 170 Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Druck" Navigation  Experte → Applikation → Grundabgleich → Druck ‣ Druck P1 (unten) Quelle →  171 P1 (unten) →  171 P1 (unten) manueller Druck →  171 →  172...

  • Seite 171: P1 (Unten) Quelle

    Tankside Monitor NRF81 Das Menü "Experte" P1 (unten) Quelle  Navigation  Experte → Applikation → Grundabgleich → Druck → P1 (unten)Quelle (14994) Beschreibung Bestimmt die Quelle für den unteren Druck (P1). Auswahl • Manueller Wert • HART Gerät 1 ... 15 Druck •...

  • Seite 172: P1 Position

    Das Menü "Experte" Tankside Monitor NRF81 P1 Position  Navigation  Experte → Applikation → Grundabgleich → Druck → P1 Position (14952) Beschreibung Bestimmt die Position des unteren Drucktransmitters (P1), gemessen vom Nullpunkt (Tankboden oder Bezugsplatte). Eingabe –10 000 … 100 000 mm...

  • Seite 173: P2 (Mitte) Quelle

    Tankside Monitor NRF81 Das Menü "Experte" P2 (Mitte) Quelle  Navigation  Experte → Applikation → Grundabgleich → Druck → P2(Mitte) Quelle (14995) Beschreibung Bestimmt die Quelle für den mittleren Druck (P2). Auswahl • Manueller Wert • HART Gerät 1 ... 15 Druck •...

  • Seite 174: P2 Offset

    Das Menü "Experte" Tankside Monitor NRF81 P2 Offset  Navigation  Experte → Applikation → Grundabgleich → Druck → P2 Offset (14975) Beschreibung Bestimmt den Offset für den mittleren Druck (P2). Der Offset wird vor den Tankberechnungen zum gemessenen Druck addiert.

  • Seite 175: P3 (Oben) Quelle

    Tankside Monitor NRF81 Das Menü "Experte" P3 (oben) Quelle  Navigation  Experte → Applikation → Grundabgleich → Druck → P3 (oben) Quelle (14996) Beschreibung Bestimmt die Quelle für den oberen Druck (P3). Auswahl • Manueller Wert • HART Gerät 1 ... 15 Druck •...

  • Seite 176: P3 Position

    Das Menü "Experte" Tankside Monitor NRF81 P3 Position  Navigation  Experte → Applikation → Grundabgleich → Druck → P3 Position (14956) Beschreibung Bestimmt die Position des oberen Drucktransmitters (P3), gemessen vom Nullpunkt (Tankboden oder Bezugsplatte). Eingabe 0 … 100 000 mm...

  • Seite 177: Umgebungsdruck

    Tankside Monitor NRF81 Das Menü "Experte" Umgebungsdruck  Navigation  Experte → Applikation → Grundabgleich → Druck → Umgebungsdruck (14962) Beschreibung Bestimmt den manuellen Wert des Umgebungsdrucks. Eingabe 0 … 2,5 bar Werkseinstellung 1 bar Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
  • Seite 178 Das Menü "Experte" Tankside Monitor NRF81 Untermenü "GP Werte" Navigation  Experte → Applikation → Grundabgleich → GP Werte ‣ GP Werte GP 1 … 4 Quelle →  178 GP 1 … 4 Name →  179 GP Value 1 →...
  • Seite 179 Tankside Monitor NRF81 Das Menü "Experte" GP 1 … 4 Name  Navigation  Experte → Applikation → Grundabgleich → GP Werte → GP 1 Name (14963) Beschreibung Legt das Label für den zugehörigen GP-Wert fest. Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (15)

  • Seite 180: Ortsfaktor (Fallbeschleunigung Lokal)

    Das Menü "Experte" Tankside Monitor NRF81 GP Value 4 Navigation  Experte → Applikation → Grundabgleich → GP Werte → GP Value 4 (14969) Beschreibung Zeigt an, welcher Wert als General Purpose Wert benützt wird. Zusätzliche Information Lesezugriff Bediener Schreibzugriff 3.4.2...

  • Seite 181: Übersicht

    Tankside Monitor NRF81 Das Menü "Experte" Untermenü "HyTD" Übersicht Die hydrostatische Tankdeformation (Hydrostatic Tank Deformation, HyTD) kann verwen- det werden, um die vertikale Bewegung der Messgerät-Referenzhöhe zu kompensieren, die dadurch verursacht wird, dass sich die Tankwand aufgrund des hydrostatischen Drucks, den die im Tank befindliche Flüssigkeit ausübt, wölbt.
  • Seite 182 Das Menü "Experte" Tankside Monitor NRF81 Lineare Annäherung der HyTD-Korrektur Die tatsächliche Menge der Verformung variiert aufgrund der Bauweise des Tanks nicht linear mit dem Füllstand. Da die Korrekturwerte jedoch typischerweise klein sind im Ver- gleich zum gemessenen Füllstand, bringt die Verwendung einer einfachen linearen Methode gute Ergebnisse.
  • Seite 183 Tankside Monitor NRF81 Das Menü "Experte" Beschreibung der Geräteparameter Navigation  Experte → Applikation → Tank Berechnung → HyTD ‣ HyTD HyTD Korrekturwert →  183 HyTD Modus →  183 Start Füllstand →  183 Verformungs Faktor →  184...
  • Seite 184 Das Menü "Experte" Tankside Monitor NRF81 Eingabe 0 … 5 000 mm Werkseinstellung 500 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Verformungs Faktor  Navigation  Experte → Applikation → Tank Berechnung → HyTD → Verform. Faktor (13602) Beschreibung Bestimmt den Verformungsfaktor für HyTD (Positionsänderung des Geräts durch Füll- standänderung).
  • Seite 185 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "CTSh" Übersicht CTSh (Korrektur der Tankwandtemperatur) kompensiert die Auswirkungen auf die Mess- gerät-Referenzhöhe, die auf Temperatureinflüsse auf die Tankwand oder das Schwallrohr zurückzuführen sind. Die Temperatureinflüsse werden in zwei Teile unterteilt, je nachdem, ob sie den "trockenen"...
  • Seite 186 Das Menü "Experte" Tankside Monitor NRF81 CTSh: Korrektur der Tankwandtemperatur A0028714  14 Parameter für die CTSh-Berechnung Messgerät-Referenzhöhe Temperatur des bedeckten Teils der Tankwand Temperatur des trockenen Teils der Tankwand Produkttemperatur Gasphasentemperatur (im Tank) Umgebungstemperatur (Atmosphäre rund um den Tank) CTSh: Korrektur der Tankwandtemperatur Abhängig von den Parametern Bedeckter Tank (→...
  • Seite 187 Tankside Monitor NRF81 Das Menü "Experte" A0030381 Bedeckter Tank (→  189) = Bedeckt; Schwallrohr (→  189) = Ja Bedeckter Tank (→  189) = Bedeckt; Schwallrohr (→  189) = Nein Bedeckter Tank (→  189) = Offen; Schwallrohr (→  189) = Ja Bedeckter Tank (→...
  • Seite 188 Das Menü "Experte" Tankside Monitor NRF81 CTSh: Berechnung der Korrektur = (H - L)(T - T ) + L (T - T ) α α CTSh A0028716 Messgerät-Referenzhöhe Gemessener Füllstand Temperatur des trockenen Teils der Tankwand (berechnet anhand von T...
  • Seite 189 Tankside Monitor NRF81 Das Menü "Experte" CTSh Modus  Navigation  Experte → Applikation → Tank Berechnung → CTSh → CTSh Modus (14651) Beschreibung Aktiviert oder deaktiviert CTSh. Auswahl • Nein • Ja • With wire • Only wire Werkseinstellung Nein Zusätzliche Information...
  • Seite 190 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Kalibrierung Temperatur  Navigation  Experte → Applikation → Tank Berechnung → CTSh → Kal. Temperatur (13652) Beschreibung Temperatur angeben, bei der die Messung kalibriert wurde. Eingabe –50 … 250 °C Werkseinstellung 25 °C...
  • Seite 191 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "CLG" Übersicht Die Gasphase in druckbeaufschlagten Tanks hat direkte Auswirkungen auf die Distanzbe- stimmung für ToF-Sensoren (Laufzeitmessverfahren). Diese Funktion korrigiert die Ein- flüsse der Dampfphase basierend auf ihrem Druck, ihrer Temperatur und Zusammensetzung.
  • Seite 192 Das Menü "Experte" Tankside Monitor NRF81 CLG Korrekturwert →  194 CLG korrigierter Füllstand →  194 CLG Modus  Navigation  Experte → Applikation → Tank Berechnung → CLG → CLG Modus (17801) Beschreibung Aktiviert oder deaktiviert CLG für ein Gemisch aus bis zu vier Gasen.
  • Seite 193 Tankside Monitor NRF81 Das Menü "Experte" Gas 1 … 4  Navigation  Experte → Applikation → Tank Berechnung → CLG → Gas 1 … 4 (17802–1 … 4) Auswahl • Chlorethylen C2H3Cl • Ethylen C2H4 • Ethan C2H6 • Propadien C3H4 •...
  • Seite 194 Das Menü "Experte" Tankside Monitor NRF81 Eingabe 1 … 100 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter CLG Korrekturwert Navigation  Experte → Applikation → Tank Berechnung → CLG → CLG Korrektur (17811) Beschreibung Zeigt den CLG Korrekturwert. Anzeige Gleitkommazahl mit Vorzeichen...
  • Seite 195 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "HTG" Übersicht Die hydrostatische Tankstandmessung (Hydrostatic Tank Gauging, HTG) ist ein Verfahren zur Berechnung von Füllstand und Dichte des Produkts in einem Tank, bei dem nur Druck- messungen vorgenommen werden. Der Druck wird mithilfe von einem, zwei oder drei Drucksensoren in verschiedenen Höhen im Tank gemessen.
  • Seite 196 Das Menü "Experte" Tankside Monitor NRF81 HTG-Parameter ρ ρ P1-P2 ρ A0028711  15 HTG-Parameter Parameter Navigationspfad P1 (Druck unten) Setup → Erweitertes Setup → Grundabgleich → Druck → P1 (unten) (Position von Messumformer P1) Setup → Erweitertes Setup → Grundabgleich → Druck → P1 Position P2 (Druck Mitte) Setup →...
  • Seite 197 Tankside Monitor NRF81 Das Menü "Experte" HTG-Beurteilung: Abhängigkeit vom gemessenen Füllstand Um den Füllstand oder die Dichte mit der erforderlichen Genauigkeit durch den HTG- Modus zu berechnen, müssen P1 und P2 von einem Füllstand in einer bestimmten Höhe bedeckt sein. Um eine Messung mit unzureichender Genauigkeit zu vermeiden, stoppt die Berechnung bevor der Füllstand die Position des Druckaufnehmers erreicht.
  • Seite 198 Das Menü "Experte" Tankside Monitor NRF81 Fall 2: Minimaler Füllstand < H A0028719 P1 Position (→  172) Sicherheitsdistanz (→  203) P1-2 Distanz (→  174) Sicherheitsdistanz (→  203) Minimaler Füllstand (→  203) Füllstand L ist in Bereich Berechnungsmethode für ρ...
  • Seite 199 Tankside Monitor NRF81 Das Menü "Experte" Fall 3: Minimaler Füllstand > H A0028717 P1 Position (→  172) Sicherheitsdistanz (→  203) P1-2 Distanz (→  174) Sicherheitsdistanz (→  203) Minimaler Füllstand (→  203) Füllstand L ist in Bereich Berechnungsmethode für ρ...
  • Seite 200 Das Menü "Experte" Tankside Monitor NRF81 HTG-Beurteilung: Abhängigkeit vom gemessenen Druck Wenn sich der Füllstand des Produkts dem Drucksensor P1 oder P2 nähert, wird der gemessene Druck sehr gering, weshalb die Messung für die Tankstandanwendung zu ungenau sein könnte. Um dieses Problem zu lösen, wird ein Mindestdruck P im Parame- ter Minimaler Druck (→...
  • Seite 201 Tankside Monitor NRF81 Das Menü "Experte" Hysterese Der Füllstand des Produkts in einem Tank ist nicht konstant, sondern variiert leicht. Gründe hierfür sind z. B. Turbulenzen bei der Befüllung. Wenn der Füllstand nahe des Schaltpunkts (Minimaler Füllstand) liegt, schaltet der Algorithmus konstant zwischen der Berechnung des Werts und dem Halten des vorherigen Ergebnisses um.
  • Seite 202 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Tankfüllstand Navigation  Experte → Applikation → Tank Berechnung → HTG → Tankfüllstand (13707) Beschreibung Zeigt das Resultat der HTG Füllstandsberechnung. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mm Zusätzliche Information...
  • Seite 203 Tankside Monitor NRF81 Das Menü "Experte" Minimaler Füllstand  Navigation  Experte → Applikation → Tank Berechnung → HTG → Min. Füllstand (13702) Beschreibung Bestimmt den Mindestfüllstand für die HTG-Berechnung. Bei Unterschreiten dieses Wer- tes findet keine HTG-Berechnung statt. Eingabe 0 …...
  • Seite 204 Das Menü "Experte" Tankside Monitor NRF81 Hysterese  Navigation  Experte → Applikation → Tank Berechnung → HTG → Hysterese (13704) Beschreibung Bestimmt die Hysterese für die HTG-Berechnung. Verhindert häufiges Umschalten, wenn der Füllstand nahe am Schaltpunkt ist. Eingabe 0 … 2 000 mm...
  • Seite 205 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "HTMS" Übersicht Das hybride Tankmesssystem (HTMS) ist eine Methode zur Berechnung der Dichte eines im Tank befindlichen Produkts mithilfe eines (oben montierten) Füllstandsmessgerätes und mindestens eines (am Boden montierten) Druckmessgeräts. An der Oberseite des Tanks kann ein zusätzlicher Drucksensor installiert werden, um Informationen zum Gas-...
  • Seite 206 Das Menü "Experte" Tankside Monitor NRF81 HTMS-Modi Im Parameter HTMS Modus (→  207) können zwei HTMS-Modi ausgewählt werden. Der Modus bestimmt, ob ein oder zwei Druckwerte verwendet werden. Abhängig vom aus- gewählten Modus sind weitere Parameter für die Berechnung der Produktdichte erforder- lich.
  • Seite 207 Tankside Monitor NRF81 Das Menü "Experte" Lmin A0029148  18 HTMS-Hysterese Berechneter Wert Gehaltener Wert/manuell Minimaler Füllstand (→  208) Hysterese (→  209) Beschreibung der Geräteparameter Navigation  Experte → Applikation → Tank Berechnung → HTMS ‣ HTMS →  207...
  • Seite 208 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Bedeutung der Optionen • HTMS P1 Es wird nur ein unterer Drucktransmitter (P1) verwendet. • HTMS P1+P3 Es werden ein unterer (P1) und ein oberer (P3) Drucktransmitter verwendet. Diese Option sollte bei drucküberlagerten Tanks verwendet werden.
  • Seite 209 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Minimaler Druck  Navigation  Experte → Applikation → Tank Berechnung → HTMS → Minimaler Druck (13754) Beschreibung Bestimmt den minimalen Druck für eine HTMS-Berechnung. Wenn der Druck P1 (beziehungsweise die Differenz P1 - P3) unter die hier definierte Grenze fällt, behält die Dichte ihren letzten Wert oder es wird der manuelle Wert verwen-...
  • Seite 210 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Wasserdichte  Navigation  Experte → Applikation → Tank Berechnung → HTMS → Wasserdichte (13757) Beschreibung Dichte vom Wasser im Tank. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 1 000 kg/m³...
  • Seite 211 Tankside Monitor NRF81 Das Menü "Experte" 3.4.3 Untermenü "Alarm" Navigation  Experte → Applikation → Alarm Untermenü "Alarm" Navigation  Experte → Applikation → Alarm → Alarm ‣ Alarm →  212 Alarm Modus Fehlerwert →  213 Quelle Alarm Wert →...
  • Seite 212 Das Menü "Experte" Tankside Monitor NRF81 Alarm Modus  Navigation  Experte → Applikation → Alarm → Alarm → Alarm Modus (13864) Beschreibung Bestimmt den Modus des gewählten Alarms. Auswahl • Aus • An • Halten Werkseinstellung Zusätzliche Information Lesezugriff...
  • Seite 213 Tankside Monitor NRF81 Das Menü "Experte" A0029539  19 Prinzip der Grenzwertauswertung Alarm Modus (→  212) = An Alarm Modus (→  212) = Halten HH Alarm Wert (→  215) H Alarm Wert (→  215) L Alarm Wert (→  216) LL Alarm Wert (→...
  • Seite 214 Das Menü "Experte" Tankside Monitor NRF81 Quelle Alarm Wert  Navigation  Experte → Applikation → Alarm → Alarm → Quelle Alarm (13866) Voraussetzung Alarm Modus (→  212) ≠ Aus Beschreibung Bestimmt die zu überwachende Prozessgröße. Auswahl • Tankfüllstand •...
  • Seite 215 Tankside Monitor NRF81 Das Menü "Experte" Alarm Wert Navigation  Experte → Applikation → Alarm → Alarm → Alarm Wert (13863) Voraussetzung Alarm Modus (→  212) ≠ Aus Beschreibung Zeigt den momentanen Wert der überwachten Prozessgröße. Anzeige Gleitkommazahl mit Vorzeichen...
  • Seite 216 Das Menü "Experte" Tankside Monitor NRF81 L Alarm Wert  Navigation  Experte → Applikation → Alarm → Alarm → L Alarm Wert (13853) Voraussetzung Alarm Modus (→  212) ≠ Aus Beschreibung Bestimmt den Low(L)-Grenzwert. Eingabe Gleitkommazahl mit Vorzeichen...
  • Seite 217 Tankside Monitor NRF81 Das Menü "Experte" H Alarm Navigation  Experte → Applikation → Alarm → Alarm → H Alarm (13856) Voraussetzung Alarm Modus (→  212) ≠ Aus Beschreibung Zeigt, ob momentan ein H Alarm vorliegt. Zusätzliche Information Lesezugriff...
  • Seite 218 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff LL+L Alarm Navigation  Experte → Applikation → Alarm → Alarm → LL+L Alarm (13869) Voraussetzung Alarm Modus (→  212) ≠ Aus Beschreibung Zeigt, ob momentan ein LL oder L Alarm vorliegt.
  • Seite 219 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Alarm hysteresis  Navigation  Experte → Applikation → Alarm → Alarm → Alarm hysteresis (13862) Voraussetzung Alarm Modus (→  212) ≠ Aus Beschreibung Bestimmt die Hysterese für die Grenzwerte. Sie verhindert ständige Wechsel des Alarm- status, wenn der Füllstand nahe bei einem Grenzwert ist.

  • Seite 220: Untermenü "Tank Werte

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Tank Werte" Navigation  Experte → Tank Werte ‣ Tank Werte ‣ Füllstand →  220 ‣ →  223 Temperatur ‣ Dichte →  226 ‣ Druck →  229 ‣ GP Werte →...

  • Seite 221: Füllstand Prozent

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Füllstand Prozent Navigation  Experte → Tank Werte → Füllstand → Füllst. Prozent (14654) Beschreibung Zeigt den Füllstand als prozentualen Anteil vom gesamten Messbereich. Zusätzliche Information Lesezugriff Bediener Schreibzugriff...

  • Seite 222: Untere Trennschicht

    Das Menü "Experte" Tankside Monitor NRF81 Untere Trennschicht Navigation  Experte → Tank Werte → Füllstand → Unt. Trennsch. (15004) Beschreibung Gemessene Distanz zwischen unterer Trennschicht und Nullpunkt (Tankbd. / Bezugspl.). Wert wird aktualisiert, wenn Gerät gültigen Messwert generiert. Zusätzliche Information...
  • Seite 223 Tankside Monitor NRF81 Das Menü "Experte" 3.5.2 Untermenü "Temperatur" Navigation  Experte → Tank Werte → Temperatur ‣ Temperatur Flüssigkeitstemperatur →  223 →  223 Gas Temperatur Luft Temperatur →  224 ‣ NMT Element Werte →  224 ‣...
  • Seite 224 Das Menü "Experte" Tankside Monitor NRF81 Luft Temperatur Navigation  Experte → Tank Werte → Temperatur → Luft Temperatur (14986) Beschreibung Zeigt die Lufttemperatur. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Untermenü "NMT Element Werte" Navigation  Experte → Tank Werte → Temperatur → NMT Element Wert Untermenü...
  • Seite 225 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...

  • Seite 226: Dichte

    Das Menü "Experte" Tankside Monitor NRF81 3.5.3 Untermenü "Dichte" Navigation  Experte → Tank Werte → Dichte ‣ Dichte Beobachtete Dichte →  226 →  226 Temperatur der gemessenen Dichte Gas Dichte →  227 Luft Dichte →  227 Obere Dichte, Messwert →...
  • Seite 227 Tankside Monitor NRF81 Das Menü "Experte" Gas Dichte  Navigation  Experte → Tank Werte → Dichte → Gas Dichte (14981) Beschreibung Bestimmt die Dichte der Gasphase im Tank. Eingabe 0,0 … 500,0 kg/m³ Werkseinstellung 1,2 kg/m³ Zusätzliche Information Lesezugriff...
  • Seite 228 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Untere Dichte, Messwert Navigation  Experte → Tank Werte → Dichte → Untere Dichte (15002) Beschreibung Dichte der unteren Phase. Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Endress+Hauser...

  • Seite 229: Druck

    Tankside Monitor NRF81 Das Menü "Experte" 3.5.4 Untermenü "Druck" Navigation  Experte → Tank Werte → Druck ‣ Druck P1 (unten) →  229 →  229 P2 (Mitte) P3 (oben) →  229 P1 (unten) Navigation  Experte → Tank Werte → Druck → P1 (unten) (14983) Beschreibung Zeigt den Druck am unteren Transmitter.

  • Seite 230: Gp Werte

    Das Menü "Experte" Tankside Monitor NRF81 3.5.5 Untermenü "GP Werte" Navigation  Experte → Tank Werte → GP Werte ‣ GP Werte GP 1 … 4 Name →  230 →  230 GP Value 1 GP Value 2 →  230 GP Value 3 →...
  • Seite 231 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff GP Value 3 Navigation  Experte → Tank Werte → GP Werte → GP Value 3 (14968) Beschreibung Zeigt an, welcher Wert als General Purpose Wert benützt wird. Zusätzliche Information...

  • Seite 232: Untermenü "Diagnose

    Das Menü "Experte" Tankside Monitor NRF81 Untermenü "Diagnose" Navigation  Experte → Diagnose ‣ Diagnose Aktuelle Diagnose →  234 →  234 Zeitstempel Letzte Diagnose →  235 Zeitstempel →  235 Betriebszeit ab Neustart →  235 →  236...
  • Seite 233 Tankside Monitor NRF81 Das Menü "Experte" Weight and Measures Konfigurations →  243 Gerätename →  244 Bestellcode →  244 →  244 Erweiterter Bestellcode 1 … 3 ENP-Version →  244 Gerätetyp →  245 Modul Typ →  245 →...
  • Seite 234 Das Menü "Experte" Tankside Monitor NRF81 Referenzfüllstand →  256 Referenzschalterfüllstand →  257 →  257 Referenzpunktfüllstand Referenzschalterzustand →  257 Starte Referenzpunktmessung →  258 Prüfung Füllstand →  258 →  258 Prüfung Status Prüfung Zeitstempel →  259...
  • Seite 235 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Letzte Diagnose Navigation  Experte → Diagnose → Letzte Diagnose (0690) Beschreibung Zeigt die Diagnosemeldung für das zuletzt beendete Diagnoseereignis. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Die Anzeige umfasst: • Symbol für das Verhalten bei Ereignissen •...

  • Seite 236: Datum/Zeit

    Das Menü "Experte" Tankside Monitor NRF81 Betriebszeit Navigation  Experte → Diagnose → Betriebszeit (0652) Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Datum/Zeit Navigation  Experte → Diagnose → Datum/Zeit (0790) Beschreibung Zeigt die geräteinterne Echtzeituhr an.
  • Seite 237 Tankside Monitor NRF81 Das Menü "Experte" 3.6.1 Untermenü "Diagnoseliste" Navigation  Experte → Diagnose → Diagnoseliste ‣ Diagnoseliste Diagnose 1 … 5 →  237 →  237 Zeitstempel 1 … 5 Diagnose 1 … 5 Navigation  Experte → Diagnose → Diagnoseliste → Diagnose 1 … 5 (0692–1 … 5) Beschreibung Zeigt die momentan aktive Diagnosemeldung mit der höchsten Priorität.
  • Seite 238 Das Menü "Experte" Tankside Monitor NRF81 3.6.2 Untermenü "Ereignislogbuch" Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Experte → Diagnose → Ereignislogbuch ‣ Ereignislogbuch Filteroptionen →  238 ‣ Ereignisliste Beschreibung der Geräteparameter Navigation  Experte → Diagnose → Ereignislogbuch Filteroptionen ...
  • Seite 239 Tankside Monitor NRF81 Das Menü "Experte" Die folgenden Statussymbole zeigen an, ob ein Ereignis zu dem angegebenen Zeitpunkt aufgetreten ist oder seit dem nicht mehr besteht: • : Ereignis aufgetreten • : Ereignis besteht nicht mehr Über das Symbol in der Anzeige können Abhilfemaßnahmen aufgerufen werden, um die Ursache der Meldung zu beheben.

  • Seite 240: Simulation

    Das Menü "Experte" Tankside Monitor NRF81 3.6.3 Untermenü "Simulation" Navigation  Experte → Diagnose → Simulation ‣ Simulation Simulation Gerätealarm →  240 →  240 Simulation Diagnoseereignis Simulation Stromausgang 1 … 2 →  241 Simulationswert →  241 Simulation Gerätealarm...

  • Seite 241: Simulationswert

    Tankside Monitor NRF81 Das Menü "Experte" Simulation Stromausgang N  Navigation  Experte → Diagnose → Simulation → Sim. Stromausg N (13985) Voraussetzung • Das Gerät ist mit einem Anlog I/O-Modul ausgestattet. • Betriebsart (→  96) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang Beschreibung Schaltet die Stromsimulation ein oder aus.

  • Seite 242: Messstellenkennzeichnung

    Das Menü "Experte" Tankside Monitor NRF81 3.6.4 Untermenü "Geräteinformation" Navigation  Experte → Diagnose → Geräteinfo ‣ Geräteinformation Messstellenkennzeichnung →  242 →  243 Seriennummer Firmware-Version →  243 Firmware CRC →  243 Weight and Measures Konfigurations →  243 Gerätename...

  • Seite 243: Seriennummer

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Seriennummer Navigation  Experte → Diagnose → Geräteinfo → Seriennummer (0009) Beschreibung Die Seriennummer besteht aus einem eindeutigen alphanumerischen Code zur Identifizie- rung des Geräts und wird auf dem Typenschild aufgedruckt.

  • Seite 244: Gerätename

    Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gerätename Navigation  Experte → Diagnose → Geräteinfo → Gerätename (0013) Beschreibung Anzeige des Gerätenamens. Er befindet sich auch auf dem Typenschild. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bestellcode ...

  • Seite 245: Gerätetyp

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gerätetyp Navigation  Experte → Diagnose → Geräteinfo → Gerätetyp (8561) Beschreibung Zeigt den Geräte-Typ an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Build Version Navigation  Experte → Diagnose → Geräteinfo → Build Version (0007) Beschreibung Zeigt die installierte Firmware Build Version an.
  • Seite 246 Das Menü "Experte" Tankside Monitor NRF81 Wiederherstellungszustand Navigation  Experte → Diagnose → Geräteinfo → WiederherZustand (8565) Beschreibung Gibt den Status des Backup Datenprozesses an. Anzeige • Inaktiv • distributing • restoring • Distribution done • Distribution failed • Normalfunktion •...

  • Seite 247: Board Information

    Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Board Information" Navigation  Experte → Diagnose → Geräteinfo → Board Info. ‣ Board Information Datum/Zeit →  247 Systemtemperatur →  247 W&M Verriegelungs Schalter →  247 Datum/Zeit Navigation  Experte → Diagnose → Geräteinfo → Board Info. → Datum/Zeit (0790) Beschreibung Zeigt die geräteinterne Echtzeituhr an.

  • Seite 248: Aktiviert

    Das Menü "Experte" Tankside Monitor NRF81 Werkseinstellung Aktiviert Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...

  • Seite 249: Messwertspeicherung

    Tankside Monitor NRF81 Das Menü "Experte" 3.6.5 Untermenü "Messwertspeicherung" Struktur des Untermenüs auf der Vor-Ort-Anzeige Navigation  Experte → Diagnose → Messwertspeich. ‣ Messwertspeicherung Zuordnung 1 … 4. Kanal →  250 Speicherintervall →  251 Datenspeicher löschen →  252 ‣...

  • Seite 250: Zuordnung 1

    Das Menü "Experte" Tankside Monitor NRF81 Beschreibung Geräteparameter Navigation  Experte → Diagnose → Messwertspeich. Zuordnung 1 … 4. Kanal  Navigation  Experte → Diagnose → Messwertspeich. → Zuord. 1. Kanal (0851) Beschreibung Speicherkanal eine Prozessgröße zuordnen. Auswahl • Aus •...

  • Seite 251: Speicherintervall

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Insgesamt können 1000 Messwerte gespeichert werden. Das bedeutet: • Bei Nutzung von 1 Speicherkanal: 1000 Datenpunkte • Bei Nutzung von 2 Speicherkanälen: 500 Datenpunkte • Bei Nutzung von 3 Speicherkanälen: 333 Datenpunkte •...

  • Seite 252: Datenspeicher Löschen

    Das Menü "Experte" Tankside Monitor NRF81 Datenspeicher löschen  Navigation  Experte → Diagnose → Messwertspeich. → Daten löschen (0855)  Experte → Diagnose → Messwertspeich. → Daten löschen (0855) Beschreibung Gesamten Datenspeicher löschen. Auswahl • Abbrechen • Daten löschen...
  • Seite 253 Tankside Monitor NRF81 Das Menü "Experte" Untermenü "Anzeige 1 … 4. Kanal" Das Untermenü Anzeige 1 … 4. Kanal steht nur bei Bedienung über die Vor-Ort- Anzeige zur Verfügung. Bei der Bedienung über FieldCare kann das Diagramm in der Funktion "Ereignisliste / HistoROM" angezeigt werden.
  • Seite 254 Das Menü "Experte" Tankside Monitor NRF81 3.6.6 Untermenü "LRC 1 … 2" Weitere Informationen zur Konfiguration der Funktion "Level Reference Check" (LRC): siehe Betriebsanleitung Navigation  Diagnose → LRC → LRC 1 … 2 LRC Modus  Navigation  Diagnose → LRC → LRC 1 … 2 → LRC Modus (17901–1 … 2) Beschreibung Aktiviert oder deaktiviert einen der LRC Modus.
  • Seite 255 Tankside Monitor NRF81 Das Menü "Experte" Prüfungsfehlerschwelle  Navigation  Diagnose → LRC → LRC 1 … 2 → Fehlerschwelle (17913–1 … 2) Beschreibung Definiert wieviele Minuten der Vergleich fehlschlagen muss bevor die Prüfung fehlschlägt. Hinweis: Nur für Modus ' V ergleiche mit Füllstandsgerät".
  • Seite 256 Das Menü "Experte" Tankside Monitor NRF81 Referenzschalterquelle  Navigation  Diagnose → LRC → LRC 1 … 2 → Referenzquelle (17904–1 … 2) Beschreibung Definiert die Quelle für den Referenzschalter. Hinweis: Nur für Modus ' V ergleiche mit Füll- standsschalter".

  • Seite 257: Referenzpunktfüllstand

    Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Referenzschalterfüllstand  Navigation  Diagnose → LRC → LRC 1 … 2 → Ref. Füllstand (17905–1 … 2) Beschreibung Definiert die Position des Referenzschalters als Füllstand. Hinweis: Nur für Modus ' V erglei- che mit Füllstandsschalter".
  • Seite 258 Das Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Starte Referenzpunktmessung  Navigation  Diagnose → LRC → LRC 1 … 2 → Starte Ref.Mess. (17907–1 … 2) Beschreibung Startet die Messung des Referenzpunkts und führt die Prüfung durch. Hinweis: Nur für Modus ' M esse Referenzpunkt".
  • Seite 259 Tankside Monitor NRF81 Das Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Entwicklung Prüfung Zeitstempel Navigation  Diagnose → LRC → LRC 1 … 2 → Prüfung Zeit (17912–1 … 2) Beschreibung Zeigt den Zeitstempel bei welchem die Referenzprüfung durchgeführt wurde.

  • Seite 260: Stichwortverzeichnis

    Stichwortverzeichnis Tankside Monitor NRF81 Stichwortverzeichnis Symbole Bestellcode (Parameter) ..... 244 Betriebsart (Parameter) ..56, 85, 87, 96, 109, 159 #blank# (Parameter) .
  • Seite 261 Tankside Monitor NRF81 Stichwortverzeichnis AI 0% Wert (13977) ..... 103 Dämpfungsfaktor AI 100% Wert (13965) ....104 Digital Xx-x (13904) .
  • Seite 262 Stichwortverzeichnis Tankside Monitor NRF81 Filteroptionen (0705) ..... 238 Hardwarerevision (0206) ....155 Firmware CRC (8563) .
  • Seite 263 Tankside Monitor NRF81 Stichwortverzeichnis Minimaler Druck (13703) ....203 Prüfungsfehlerschwelle Minimaler Druck (13754) ....209 LRC 1 …...
  • Seite 264 Stichwortverzeichnis Tankside Monitor NRF81 Tank Luftraum % (14658) ....221 Druck (Parameter) ......62 Tank Referenzhöhe (14603) .
  • Seite 265 Tankside Monitor NRF81 Stichwortverzeichnis Füllstand Prozent (Parameter) ....221 HART-Nachricht (Parameter) ....155 Füllstand Quellenauswahl (Parameter) .
  • Seite 266 Stichwortverzeichnis Tankside Monitor NRF81 Maximale Fühler Temperatur (Parameter) ..92 Prozessvariable (Parameter) ....89, 103 Menü Prozesswert (Parameter) ....89, 104 Experte .
  • Seite 267 Tankside Monitor NRF81 Stichwortverzeichnis Grundabgleich ......157 HART Ausgang ......143 Tag (Parameter) .
  • Seite 268 Stichwortverzeichnis Tankside Monitor NRF81 Zuordnung SV (Parameter) ....148 Zuordnung TV (Parameter) ....149 Zweiter Messwert (SV) (Parameter) .
  • Seite 270 *71651935* 71651935 www.addresses.endress.com...

Diese Anleitung auch für:

Micropilot nmr84
