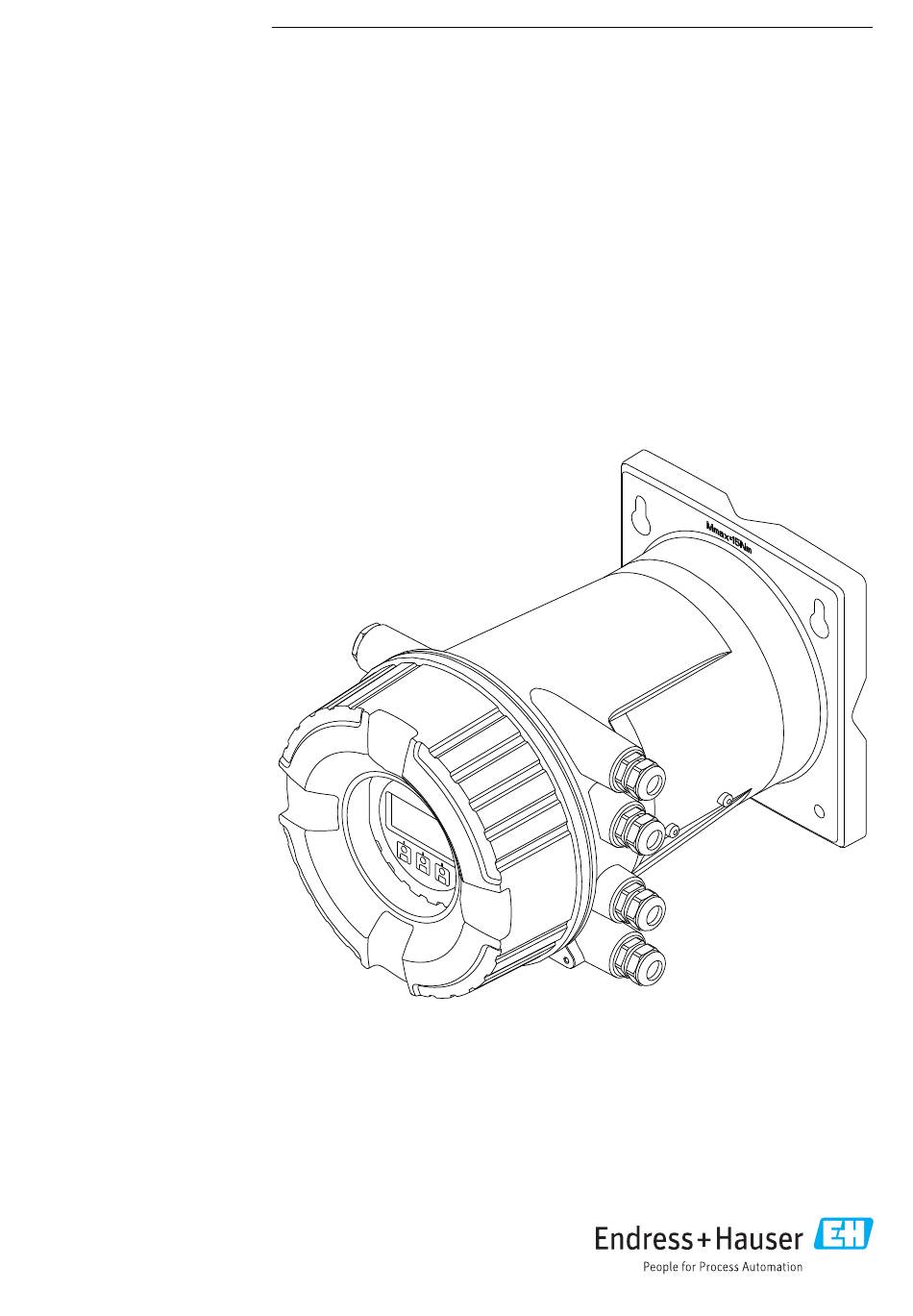

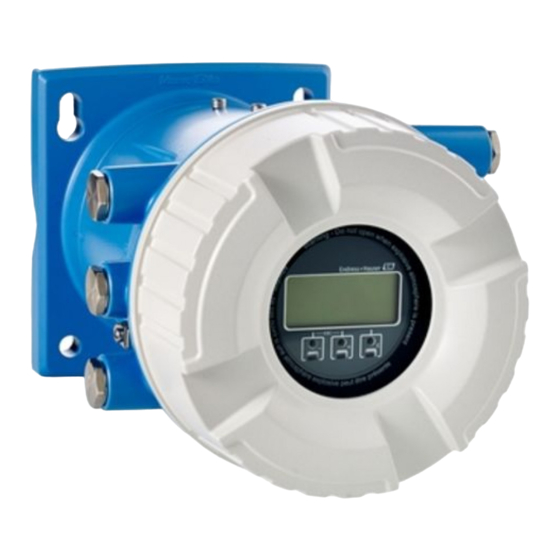

Seite 1 Products Solutions Services GP01083G/00/DE/02.17 71410069 2017-06-29 Beschreibung Geräteparameter Tankside Monitor NRF81 Tankstandmessung...
Seite 3: Inhaltsverzeichnis
Tankside Monitor NRF81 Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Dokument ....4 Dokumentfunktion .....
Seite 4: Über Dieses Dokument
Über dieses Dokument Tankside Monitor NRF81 Über dieses Dokument Dokumentfunktion Das Dokument ist Teil der Betriebsanleitung und dient als Nachschlagewerk für Parame- ter: Es liefert detaillierte Erläuterungen zu jedem einzelnen Parameter des Bedienmenüs. Darstellungskonventionen 1.2.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht GEFAHR vermieden wird, zu Tod oder schwerer Körperverletzung führen wird.
Seite 5: Symbole Für Informationstypen
Tankside Monitor NRF81 Über dieses Dokument Symbol Bedeutung Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Tipp Kennzeichnet zusätzliche Informationen. Verweis auf Dokumentation Verweis auf Seite Verweis auf Abbildung Bedienung via Vor-Ort-Anzeige A0028662 Bedienung via Bedientool A0028663 Schreibgeschützter Parameter...
Seite 6: Übersicht Bedienmenü
Übersicht Bedienmenü Tankside Monitor NRF81 Übersicht Bedienmenü • Die folgende Tabelle listet alle Parameter auf, die das Menü "Experte" enthalten kann. Die Seitenzahl gibt an, wo Sie eine Beschreibung des jeweiligen Parameters finden können. • Je nach Geräteausführung und Parametrierung sind nicht alle Parameter in der jeweiligen Situation verfügbar.
Seite 7 Tankside Monitor NRF81 Übersicht Bedienmenü Hintergrundbel. (0111) →  32 Kontrast Anzeige (0105) →  32 ‣ System Einheiten →  34 Einheit Voreinst (0605) →  34 Längeneinheit (0551) →  35 Druckeinheit (0564) →  35 Temperatureinh. (0557) →...
Seite 8 Übersicht Bedienmenü Tankside Monitor NRF81 ‣ Ein/Ausgang →  50 ‣ HART Geräte →  51 Geräteanzahl (13051) →  51 ‣ HART Device(s) →  52 →  53 Gerätename (14722) Pollingadresse (14712) →  53 Messstellenbez. (14713) →  53 Betriebsart (14745) →...
Seite 9 Tankside Monitor NRF81 Übersicht Bedienmenü ‣ Diagnose →  66 ‣ NMT Gerätekonfig →  68 ‣ Gerät vergessen →  74 Gerät vergessen →  74 ‣ Analog IP →  75 Betriebsart (14014) →  76 RTD Typ (14021) →...
Seite 10 Übersicht Bedienmenü Tankside Monitor NRF81 Strombereich (13987) →  85 Fester Stromwert (13989) →  86 Quelle Analog (13974) →  86 Fehlerverhalten (13988) →  87 →  88 Fehlerwert (13972) Ausg.ausser Ber. (13971) →  88 Fehl. Ereignis (13967) →...
Seite 11 Tankside Monitor NRF81 Übersicht Bedienmenü Genutzt SIL/WHG (13980) →  94 SIL/WHG Kette (13952) →  95 ‣ Digital Xx-x →  96 Betriebsart (13911) →  97 Quelle Digital (13907) →  97 Eingangs Wert (13901) →  98 Kontakt Typ (13912) →...
Seite 12 Übersicht Bedienmenü Tankside Monitor NRF81 Word Typ (13208) →  107 CRC Startwert (13248) →  107 Old TSM Modus (13213) →  108 Bus Abschluss (13249) →  108 ‣ →  109 Integer Konv. Füllstand 0% (13214) →  109 Füllstand 100% (13250)
Seite 13 Tankside Monitor NRF81 Übersicht Bedienmenü GP 3 Wert 100% (13226) →  117 GP 4 Wert 0% (13225) →  117 GP 4 Wert 100% (13227) →  117 ‣ Digital QWahl →  118 Digital 1 … 8 QWahl (13260–1 … 8) →...
Seite 14 Übersicht Bedienmenü Tankside Monitor NRF81 SP 4 Wert QAusw. (13277) →  126 % Quellenauswahl (13282) →  127 ‣ HART Ausgang →  128 ‣ Konfiguration →  129 →  129 System Poll. Adr (0219) Präambelanzahl (0217) →  130 PV Quelle (11634) →...
Seite 15 Tankside Monitor NRF81 Übersicht Bedienmenü Hersteller-ID (0259) →  139 HART-Revision (0205) →  139 HART-Beschr. (0212) →  140 HART-Nachricht (0216) →  140 Hardwarerevision (0206) →  140 Softwarerevision (0224) →  141 HART-Datum (0202) →  141 ‣...
Seite 16 Übersicht Bedienmenü Tankside Monitor NRF81 Luft Temperatur (14986) →  149 Gas Temp. Quelle (14973) →  149 Gas Temp. man. (14960) →  150 Gas Temperatur (14985) →  150 ‣ →  151 Dichte Dichte Quelle (13454) →  151 Beobacht.
Seite 17 Tankside Monitor NRF81 Übersicht Bedienmenü P2 Offset (14975) →  159 P1-2 Distanz (14974) →  159 P2 Abs. /Rel. (14976) →  159 P3 (oben) Quelle (14996) →  160 P3 (oben) (14988) →  160 P2 (oben) man Dr (14977) →...
Seite 18 Übersicht Bedienmenü Tankside Monitor NRF81 ‣ CTSh →  174 CTSh Korr. Wert (13651) →  174 CTSh Modus (14651) →  175 Bedeckter Tank (13654) →  175 →  175 Schwallrohr (13653) Kal. Temperatur (13652) →  176 Lin Ausd Koeff (13655) →...
Seite 19 Tankside Monitor NRF81 Übersicht Bedienmenü Hysterese (13755) →  191 Wasserdichte (13757) →  192 ‣ Alarm →  193 ‣ Alarm →  193 Alarm Modus (13864) →  194 Fehlerwert (13851) →  195 Quelle Alarm (13866) →  196 →...
Seite 20 Übersicht Bedienmenü Tankside Monitor NRF81 Füllst. Prozent (14654) →  203 Luftraum (14657) →  203 Luftraum % (14658) →  203 Ob. Trennschicht (15003) →  203 →  204 Unt. Trennsch. (15004) Bodenhöhe (15018) →  204 Wasserfüllstand (14970) →...
Seite 21 Tankside Monitor NRF81 Übersicht Bedienmenü P2 (Mitte) (14987) →  210 P3 (oben) (14988) →  210 ‣ GP Werte →  211 GP 1 … 4 Name (14963–1 … 4) →  211 GP Value 1 (14966) →  211 GP Value 2 (14967) →...
Seite 22 Übersicht Bedienmenü Tankside Monitor NRF81 Sim. Stromausg 1 … 2 (13985–1 … 2) →  221 Simulationswert (13976) →  221 ‣ Geräteinfo →  222 Messstellenbez. (0011) →  222 →  223 Seriennummer (0009) Firmwareversion (0010) →  223 Firmware CRC (8563) →...
Seite 23: Menü "Experte
Tankside Monitor NRF81 Menü "Experte" Menü "Experte" Navigation  Experte  Experte Direktzugriff (0106) →  23 Status Verrieg. (0004) →  24 →  24 Zugriff Anzeige (0091) →  24 Zugriff.BedienSW (0005) Freig.code eing. (0003) →  24 ‣...
Seite 24: Status Verrieg. (0004)
Menü "Experte" Tankside Monitor NRF81 Status Verrieg. Navigation  Experte → Status Verrieg. (0004) Beschreibung Aktiver Schreibschutz mit höchster Priorität. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Zugriff Anzeige Navigation  Experte → Zugriff Anzeige (0091) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige.
Seite 25: Zusätzliche Information
Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener Endress+Hauser...
Seite 26: Untermenü "System
Menü "Experte" Tankside Monitor NRF81 Untermenü "System" Navigation  Experte → System ‣ System ‣ Anzeige →  27 ‣ System Einheiten →  34 ‣ Datum / Zeit →  41 ‣ →  47 Administration Endress+Hauser...
Seite 27: Anzeige
Tankside Monitor NRF81 Menü "Experte" 3.1.1 Untermenü "Anzeige" Navigation  Experte → System → Anzeige ‣ Anzeige Language →  27 Format Anzeige →  28 1 … 4. Anzeigewert →  28 →  29 1 … 4.Nachkommast. →  30...
Seite 28: Format Anzeige (0098)
Menü "Experte" Tankside Monitor NRF81 • Svenska • Türkçe • 中文 (Chinese) • 日本語 (Japanese) • 한국어 (Korean) • ‫(ا ل ْ ع َ ر َب ي ّة‬Ara) • Bahasa Indonesia • ภาษาไทย (Thai) • tiếng Việt (Vit) • čeština (Czech)
Seite 29 Tankside Monitor NRF81 Menü "Experte" Beschreibung Messwert wähl. für Darstellung auf Vor-Ort-Anzeige. Auswahl • Keine • Tankfüllstand • Gemessener Füllstand • Füllstand % • Wasserfüllstand • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Tank Luftraum • Tank Luftraum % •...
Seite 30: Trennzeichen (0101)
Menü "Experte" Tankside Monitor NRF81 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Trennzeichen  Navigation  Experte → System → Anzeige → Trennzeichen (0101) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige.
Seite 31: Kopfzeile (0097)
Tankside Monitor NRF81 Menü "Experte" Kopfzeile  Navigation  Experte → System → Anzeige → Kopfzeile (0097) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Kopfzeileninhalt der Vor-Ort-Anzeige wählen. Auswahl • Messstellenbez. • Freitext Werkseinstellung Messstellenbez. Zusätzliche Information Lesezugriff Bediener...
Seite 32: Dämpfung Anzeige (0094)
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener Dämpfung Anzeige  Navigation  Experte → System → Anzeige → Dämpfung Anzeige (0094) Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Reaktionszeit der Anzeige auf Messwertschwankungen. Eingabe 0,0 … 999,9 s...
Seite 33: Werkseinstellung
Tankside Monitor NRF81 Menü "Experte" Werkseinstellung 30 % Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener Endress+Hauser...
Seite 34: System Einheiten
Menü "Experte" Tankside Monitor NRF81 3.1.2 Untermenü "System Einheiten" Navigation  Experte → System → System Einheiten ‣ System Einheiten Einheit Voreinst →  34 Längeneinheit →  35 →  35 Druckeinheit Temperatureinh. →  35 Dichteeinheit →  36 NKomma.St.
Seite 35: Längeneinheit (0551)
Tankside Monitor NRF81 Menü "Experte" Längeneinheit  Navigation  Experte → System → System Einheiten → Längeneinheit (0551) Beschreibung Einheit fuer Längenmaß. Auswahl SI-Einheiten US-Einheiten • m • ft • mm • in • cm • ft-in-16 • ft-in-8 Werkseinstellung Zusätzliche Information...
Seite 36: Dichteeinheit (0555)
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter (wenn Einheit Voreinst (→  34) = Kundenwert) Dichteeinheit  Navigation  Experte → System → System Einheiten → Dichteeinheit (0555) Beschreibung Einheit für Messstoffdichte wählen. Auswahl SI-Einheiten US-Einheiten Andere Einheiten •...
Seite 37: Nkomma.st. Druck (0608)
Tankside Monitor NRF81 Menü "Experte" NKomma.St. Druck  Navigation  Experte → System → System Einheiten → NKomma.St. Druck (0608) Beschreibung Anzahl der Dezimalstellen für Druckwerte. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxx Zusätzliche Information...
Seite 38 Menü "Experte" Tankside Monitor NRF81 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Einstellung wirkt sich nicht auf die Genauigkeit der Messung oder der Berechnun- gen aus. Endress+Hauser...
Seite 39 Tankside Monitor NRF81 Menü "Experte" 3.1.3 Untermenü "Datum / Zeit" Über das Untermenü Datum / Zeit wird die Echtzeituhr des Gerätes eingestellt. Echtzeituhr über das Anzeige- und Bedienmodul einstellen 1. Navigieren zu: Experte → System → Datum / Zeit → Datum einstellen.
Seite 40 Menü "Experte" Tankside Monitor NRF81 Echtzeituhr über ein Bedientool einstellen (z. B. FieldCare) 1. Navigieren zu: Experte → System → Datum / Zeit Wechseln Sie zum Parameter Datum einstellen (→  42), und wählen Sie die Option Starten. Verwenden Sie folgende Parameter, um Datum und Uhrzeit einzustellen: Jahr, Monat, Tag, Stunde, Minute.
Seite 41: Datum / Zeit
Tankside Monitor NRF81 Menü "Experte" Struktur des Untermenüs auf dem Anzeige- und Bedienmodul Navigation  Experte → System → Datum / Zeit ‣ Datum / Zeit Datum/Zeit →  42 ‣ Datum einstellen →  45 Datum/Zeit →  45 Jahr →...
Seite 42: Datum/Zeit (0790)
Menü "Experte" Tankside Monitor NRF81 Beschreibung Geräteparameter Navigation  Experte → System → Datum / Zeit Datum/Zeit Navigation  Experte → System → Datum / Zeit → Datum/Zeit (0790) Beschreibung Zeigt das aktuelle Datum und die aktuelle Uhrzeit der Echtzeituhr.
Seite 43: Jahr (0782)
Tankside Monitor NRF81 Menü "Experte" Jahr  Navigation  Experte → System → Datum / Zeit → Jahr (0782) Voraussetzung Datum einstellen (→  42) = Starten Beschreibung Geben Sie das aktuelle Jahr ein. Eingabe 2 016 … 2 079...
Seite 44: Stunde (0789)
Menü "Experte" Tankside Monitor NRF81 Stunde  Navigation  Experte → System → Datum / Zeit → Stunde (0789) Voraussetzung Datum einstellen (→  42) = Starten Beschreibung Geben Sie die aktuelle Stunde ein. Eingabe 0 … 23 Werkseinstellung Zusätzliche Information...
Seite 45 Tankside Monitor NRF81 Menü "Experte" Wizard "Datum einstellen" Navigation  Experte → System → Datum / Zeit → Datum einstellen Datum/Zeit Navigation  Experte → System → Datum / Zeit → Datum einstellen → Datum/Zeit (0790) Beschreibung →  42 Jahr ...
Seite 46 Menü "Experte" Tankside Monitor NRF81 Minute  Navigation  Experte → System → Datum / Zeit → Datum einstellen → Minute (0791) Beschreibung →  44 Datum einstellen Navigation  Experte → System → Datum / Zeit → Datum einstellen → Datum einstellen Beschreibung Bestätigen Sie den angezeigten neuen Wert der Echtzeituhr durch Drücken auf...
Seite 47: Administration
Tankside Monitor NRF81 Menü "Experte" 3.1.4 Untermenü "Administration" Struktur des Untermenüs auf dem Anzeige- und Bedienmodul Navigation  Experte → System → Administration ‣ Administration ‣ Freig.code def. →  49 Freig.code def. →  49 Code bestätigen →  49 Gerät rücksetzen...
Seite 48: Gerät Rücksetzen (0000)
Menü "Experte" Tankside Monitor NRF81 Beschreibung Geräteparameter Navigation  Experte → System → Administration Freig.code def.  Navigation  Experte → System → Administration → Freig.code def. (0093) Beschreibung Code für Schreibzugriff auf Parameter definieren. Eingabe 0 … 9 999 Werkseinstellung Zusätzliche Information...
Seite 49 Tankside Monitor NRF81 Menü "Experte" Auswahl • Abbrechen • Auf Feldb.Stand. • Auf Werkseinst. • Gerät neustarten Werkseinstellung Abbrechen Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Wizard "Freigabecode definieren" Navigation  Experte → System → Administration → Freig.code def. Freig.code def.
Seite 50: Untermenü "Ein/Ausgang
Menü "Experte" Tankside Monitor NRF81 Untermenü "Ein/Ausgang" Navigation  Experte → Ein/Ausgang ‣ Ein/Ausgang ‣ HART Geräte →  51 ‣ Analog IP →  75 ‣ Analog I/O →  83 ‣ →  96 Digital Xx-x Endress+Hauser...
Seite 51: Geräteanzahl
Tankside Monitor NRF81 Menü "Experte" 3.2.1 Untermenü "HART Geräte" Navigation  Experte → Ein/Ausgang → HART Geräte ‣ HART Geräte Geräteanzahl →  51 ‣ HART Device(s) →  52 ‣ Gerät vergessen →  74 Geräteanzahl Navigation  Experte → Ein/Ausgang → HART Geräte → Geräteanzahl (13051) Beschreibung Zeigt Anzahl der Geräte am HART-Bus.
Seite 52 Menü "Experte" Tankside Monitor NRF81 Untermenü "HART Device(s)" Für jeden im HART-Messkreis vorhandenen HART Slave gibt es ein Untermenü HART Device(s). Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) ‣ HART Device(s) Gerätename →  53 Pollingadresse →...
Seite 53: Gerätename
Tankside Monitor NRF81 Menü "Experte" Gerätename Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Gerätename (14722) Beschreibung Zeigt den Namen des Messumformers. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Pollingadresse Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Pollingadresse...
Seite 54: Status Kommunik
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Status Kommunik. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Status Kommunik. (14710) Beschreibung Zeigt den Betriebszustand des Transmitters. Anzeige • Normalfunktion • Gerät offline Zusätzliche Information...
Seite 55: Hg Pv Ma
Tankside Monitor NRF81 Menü "Experte" #blank# (HART TV - Bezeichnung ist geräteabhängig) Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → #blank# (14706) Voraussetzung Für HART-Geräte, bei denen es sich nicht um einen NMT handelt: Betriebsart (→  53) = PV,SV,TV &...
Seite 56: Ausgang Druck
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Ausgang Druck  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Druck (14719) Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x. (In diesen Fällen werden die Messgrößen automatisch zugeordnet).
Seite 57: Ausgang Temper
Tankside Monitor NRF81 Menü "Experte" Ausgang Temper.  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Temper. (14721) Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x. (In diesen Fällen werden die Messgrößen automatisch zugeordnet).
Seite 58: Ausgang Füllst
Menü "Experte" Tankside Monitor NRF81 Ausgang Füllst.  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Füllst. (14718) Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x. (In diesen Fällen werden die Messgrößen automatisch zugeordnet).
Seite 59: Hart Geräte Info
Tankside Monitor NRF81 Menü "Experte" Untermenü "HART Geräte Info" Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info ‣ HART Geräte Info Druck →  59 Dichte →  60 Temperatur →  60 Gas Temperatur →...
Seite 60 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Dichte Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Dichte (14724) Voraussetzung Ausgang Dichte (→  56) ≠ Kein Wert Beschreibung Zeigt den vom HART-Gerät gemessenen Dichtewert an.
Seite 61 Tankside Monitor NRF81 Menü "Experte" Wasserfüllstand Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Wasserfüllstand (14717) Voraussetzung Ausgang Füllst. (→  58) ≠ Kein Wert Beschreibung Zeigt den vom HART-Gerät gemessenen Füllstand an.
Seite 62 Menü "Experte" Tankside Monitor NRF81 Manueller Wert  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Manueller Wert (14746) Voraussetzung Prothermo NMT53x mit Füllstandmessung Beschreibung Zeigt manuellen Füllstandswert an. Eingabe Gleitkommazahl mit Vorzeichen...
Seite 63 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gerät Datum Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Gerät Datum (14707) Beschreibung Zeigt das Datum des angeschlossenen Gerätes an. Zusätzliche Information...
Seite 64 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Eichbetrieb Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → HART Geräte Info → Eichbetrieb (14748) Voraussetzung Prothermo NMT53x mit Temperaturmessung Beschreibung Status von Hardware-Sperre NMT. Zusätzliche Information...
Seite 65: Element Werte
Tankside Monitor NRF81 Menü "Experte" Untermenü "Element Werte" Dieses Untermenü steht nur für den Prothermo NMT53x zur Verfügung. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Element Werte Untermenü "Element Temperatur" Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) →...
Seite 66: Diagnose
Menü "Experte" Tankside Monitor NRF81 Untermenü "Diagnose" Dieses Untermenü steht nur für den Prothermo NMT53x zur Verfügung. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Diagnose ‣ Diagnose Diagnose Code →  66 Letzte Diagnose →  66 Temp.
Seite 67 Tankside Monitor NRF81 Menü "Experte" Beschreibung Zeigt den Temperaturwert vom Referenzelement 0 an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Referenz 17 Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → Diagnose → Referenz 17 (14741) Voraussetzung Prothermo NMT53x mit Temperaturmessung.
Seite 68: Nmt Gerätekonfig
Menü "Experte" Tankside Monitor NRF81 Untermenü "NMT Gerätekonfiguration" Dieses Untermenü wird nur angezeigt, wenn es sich bei dem angeschlossenen HART- Gerät um einen Prothermo NMT5xx handelt. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig ‣...
Seite 69 Tankside Monitor NRF81 Menü "Experte" Werkseinstellung Nein Zusätzliche Information Bedeutung der Optionen • Nein Nicht konfigurierbar • Ja Konfigurierbar Lesezugriff Bediener Schreibzugriff Instandhalter Freigabecode  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Freigabecode (14714) Voraussetzung Gerät konfig.
Seite 70 Menü "Experte" Tankside Monitor NRF81 Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Elem.Kurzschluss  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Elem.Kurzschluss (14731) Beschreibung Definiert Temperaturwert bei defektem Element. Eingabe...
Seite 71 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Verstärk. einst.  Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Verstärk. einst. (14736) Beschreibung Anpassung Temp.Elem. inkl. Ref. Elem. 0 und 17.
Seite 72 Menü "Experte" Tankside Monitor NRF81 Beschreibung Distanz zwischen den Temperaturelementen. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Untermenü "Element Einstellung" Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Elem.Einstellung Element selekt.
Seite 73 Tankside Monitor NRF81 Menü "Experte" Element Temp. Navigation  Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfig → Elem.Einstellung → Element Temp. (14737) Beschreibung Zeigt den Temperaturwert des Elementes an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Element Position ...
Seite 74: Werkseinstellung
Menü "Experte" Tankside Monitor NRF81 Wizard "Gerät vergessen" Dieses Untermenü steht nur zur Verfügung, wenn sich mindestens ein nicht gesperr- tes Gerät auf dem Bus befindet. Navigation  Experte → Ein/Ausgang → HART Geräte → Gerät vergessen Gerät vergessen ...
Seite 75 Tankside Monitor NRF81 Menü "Experte" 3.2.2 Untermenü "Analog IP" Für jedes Analog I/O-Modul des Gerätes gibt es ein Untermenü Analog IP. Dieses Untermenü bezieht sich auf die Klemmen 4 bis 8 dieses Moduls (Analogeingang). Sie werden primär für den Anschluss eines RTD verwendet. Für die Klemmen 1 bis 3 (Analogeingang oder -ausgang) siehe →...
Seite 76: Betriebsart
Menü "Experte" Tankside Monitor NRF81 Max Fühler Temp. →  80 Fühler Position →  81 Kal. Typ AIP →  81 Aktive Kal. →  82 →  82 Dämpfungsfaktor Gemessener Strom →  82 Betriebsart  Navigation  Experte → Ein/Ausgang → Analog IP → Betriebsart (14014) Beschreibung Bestimmt die Betriebsart des Analogeingangs.
Seite 77: Widerst. Offset
Tankside Monitor NRF81 Menü "Experte" • Pt1000(385) • Ni100(617) • Ni120(672) • Ni1000(617) Werkseinstellung Pt100(385) Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Widerst. Offset  Navigation  Experte → Ein/Ausgang → Analog IP → Widerst. Offset (14026) Voraussetzung Betriebsart (→  76) = RTD Temp.Eingang Beschreibung Legt einen Offset des Widerstandswertes fest.
Seite 78: Prozesswert
Menü "Experte" Tankside Monitor NRF81 Prozesswert Navigation  Experte → Ein/Ausgang → Analog IP → Prozesswert (14003) Voraussetzung Betriebsart (→  76) ≠ Deaktiviert Beschreibung Zeigt den über den Analogeingang empfangenen Wert. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Prozessvariable  Navigation ...
Seite 79: 100 % Wert
Tankside Monitor NRF81 Menü "Experte" 100 % Wert  Navigation  Experte → Ein/Ausgang → Analog IP → 100 % Wert (14013) Voraussetzung Betriebsart (→  76) = 4..20mA Eingang Beschreibung Wert, der durch 20mA dargestellt wird. Eingabe Gleitkommazahl mit Vorzeichen...
Seite 80: Temperaturoffset
Menü "Experte" Tankside Monitor NRF81 Temperaturoffset  Navigation  Experte → Ein/Ausgang → Analog IP → Temperaturoffset (14025) Voraussetzung Betriebsart (→  76) = RTD Temp.Eingang Beschreibung Definiert einen Offset für den gemessenen Temperaturwert. Der Offset wird zur umgewan- delten RTD-Widerstand Temperatur addiert.
Seite 81 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Fühler Position  Navigation  Experte → Ein/Ausgang → Analog IP → Fühler Position (14009) Voraussetzung Betriebsart (→  76) = RTD Temp.Eingang Beschreibung Position der Temperatursonde, gemessen vom Nullpunkt (Tankboden oder Bezugsplatte).
Seite 82 Menü "Experte" Tankside Monitor NRF81 Aktive Kal. Navigation  Experte → Ein/Ausgang → Analog IP → Aktive Kal. (14012) Voraussetzung Betriebsart (→  76) ≠ Deaktiviert Beschreibung Zeigt Kalibrierungsstatus des Analogeingangs. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Dämpfungsfaktor  Navigation  Experte → Ein/Ausgang → Analog IP → Dämpfungsfaktor (14004) Voraussetzung Betriebsart (→...
Seite 83 Tankside Monitor NRF81 Menü "Experte" 3.2.3 Untermenü "Analog I/O" Für jedes Analog I/O-Modul des Gerätes gibt es ein Untermenü Analog I/O. Dieses Untermenü bezieht sich auf die Klemmen 1 bis 3 dieses Moduls (ein Analogeingang oder -ausgang). Für die Klemmen 4 bis 8 (immer ein Analogeingang) siehe →  75.
Seite 84: Betriebsart
Menü "Experte" Tankside Monitor NRF81 Ausgangswert →  90 Readback value →  90 Feedb. Schwelle →  91 Prozessvariable →  91 →  91 AI 0% Wert AI 100% Wert →  92 Fehler Ereig.Typ →  92 Prozesswert →...
Seite 85: Strombereich
Tankside Monitor NRF81 Menü "Experte" Bedeutung der Optionen Betriebsart (→  84) Signalrichtung Signalart Deaktiviert 4..20mA Eingang Eingang von 1 externen Gerät Analog (4...20 mA) HART Ma.+4..20mA Eingang von 1 externen Gerät • Analog (4...20 mA) • HART HART Master Eingang von bis zu 6 externen Geräten...
Seite 86: Fester Stromwert
Menü "Experte" Tankside Monitor NRF81 Bedeutung der Optionen Option Strombereich für Prozessvari- Unterer Alarmsignalpegel Oberer Alarmsignalpegel able 4...20 mA 4 … 20,5 mA < 3,6 mA > 21,95 mA 4...20 mA 3,8 … 20,5 mA < 3,6 mA > 21,95 mA NAMUR 4...20 mA US...
Seite 87: Fehlerverhalten
Tankside Monitor NRF81 Menü "Experte" • Bodenhöhe • Tank Referenzhöhe • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte • P1 (unten) • P2 (Mitte) • P3 (oben) •...
Seite 88: Fehlerwert
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Fehlerwert  Navigation  Experte → Ein/Ausgang → Analog I/O → Fehlerwert (13972) Voraussetzung Fehlerverhalten (→  87) = Definierter Wert Beschreibung Bestimmt den Ausgangswert im Fehlerfall. Eingabe 3,4 … 22,6 mA...
Seite 89: Eingangs Wert
Tankside Monitor NRF81 Menü "Experte" Auswahl • Ausgangsfehler • Alle Fehler • Alle Fehler/Warn Werkseinstellung Ausgangsfehler Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eingangs Wert Navigation  Experte → Ein/Ausgang → Analog I/O → Eingangs Wert (13979) Voraussetzung • Betriebsart (→  84) = 4..20mA Ausgang oder HART Slave •...
Seite 90: Eingangswert
Menü "Experte" Tankside Monitor NRF81 Beschreibung Wert, der einem Ausgangsstrom von 20mA entspricht. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 Unitless Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eingangswert % Navigation  Experte → Ein/Ausgang → Analog I/O → Eingangswert % (13955) Voraussetzung •...
Seite 91: Feedb. Schwelle
Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Feedb. Schwelle Navigation  Experte → Ein/Ausgang → Analog I/O → Feedb. Schwelle (13956) Voraussetzung Betriebsart (→  84) = 4..20mA Ausgang oder HART Slave Beschreibung Zeigt die Feedback-Schwelle. Zusätzliche Information...
Seite 92: Ai 100% Wert
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter AI 100% Wert  Navigation  Experte → Ein/Ausgang → Analog I/O → AI 100% Wert (13965) Voraussetzung Betriebsart (→  84) = 4..20mA Eingang oder HART Ma.+4..20mA Beschreibung Wert, der einem Ausgangsstrom von 20mA entspricht.
Seite 93: Eingangswert Ma
Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Eingangswert mA Navigation  Experte → Ein/Ausgang → Analog I/O → Eingangswert mA (13970) Voraussetzung Betriebsart (→  84) = 4..20mA Eingang oder HART Ma.+4..20mA Beschreibung Zeigt den Eingangswert in mA.
Seite 94: Kalibrierung
Menü "Experte" Tankside Monitor NRF81 Kalibrierung  Navigation  Experte → Ein/Ausgang → Analog I/O → Kalibrierung (13966) Voraussetzung Betriebsart (→  84) ≠ Deaktiviert oder HART Master Beschreibung Kalibrierungsart Analogeingang oder- ausgang. Auswahl • Unkalibriert • Anwender Kal. • Werks Kal.
Seite 95 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter SIL/WHG Kette Navigation  Experte → Ein/Ausgang → Analog I/O → SIL/WHG Kette (13952) Voraussetzung • Betriebsart (→  84) = 4..20mA Ausgang oder HART Slave • Das Gerät verfügt über SIL-Zulassung.
Seite 96 Menü "Experte" Tankside Monitor NRF81 3.2.4 Untermenü "Digital Xx-x" • Im Bedienmenü wird jeder Digitaleingang oder -ausgang durch den entsprechenden Slot im Anschlussklemmenraum und zwei Klemmen in diesem Slot bezeichnet. A1-2 bezeichnet z. B. die Klemmen 1 und 2 von Slot A. Das Gleiche gilt für die Slots B, C und D, wenn sie ein Digital I/O-Modul enthalten.
Seite 97: Digital
Tankside Monitor NRF81 Menü "Experte" Betriebsart  Navigation  Experte → Ein/Ausgang → Digital Xx-x → Betriebsart (13911) Beschreibung Bestimmt die Betriebsart des digitalen I/O-Moduls. Auswahl • Deaktiviert • Ausgang passiv • Eingang passiv • Eingang aktiv Werkseinstellung Deaktiviert Zusätzliche Information A0033028 ...
Seite 98: Eingangs Wert
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Bedeutung der Optionen • Alarm x Alle, Alarm x H, Alarm x HH, Alarm x H or HH, Alarm x L, Alarm x LL, Alarm x L or LL Der Digitalausgang zeigt an, ob der ausgewählte Alarm derzeit aktiv ist. Die Alarme selbst sind in den Untermenüs Alarm 1 …...
Seite 99: Ausgangs Sim
Tankside Monitor NRF81 Menü "Experte" Ausgangs Sim.  Navigation  Experte → Ein/Ausgang → Digital X-x → Ausgangs Sim. (13909) Voraussetzung Betriebsart (→  97) = Ausgang passiv Beschreibung Setzt den Ausgang auf einen spezifischen simulierten Wert. Auswahl • Deaktivieren •...
Seite 100: Ausgangswert
Menü "Experte" Tankside Monitor NRF81 Ausgangswert Navigation  Experte → Ein/Ausgang → Digital Xx-x → Ausgangswert (13902) Voraussetzung Betriebsart (→  97) = Ausgang passiv Beschreibung Zeigt den digitalen Ausgangswert. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Readback value Navigation  Experte → Ein/Ausgang → Digital Xx-x → Readback value (13903) Voraussetzung Betriebsart (→...
Seite 101: Dämpfungsfaktor
Tankside Monitor NRF81 Menü "Experte" Dämpfungsfaktor  Navigation  Experte → Ein/Ausgang → Digital Xx-x → Dämpfungsfaktor (13904) Voraussetzung Betriebsart (→  97) ≠ Deaktiviert Beschreibung Definiert die Dämpfungskonstante. Eingabe 1 … 10 s Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
Seite 102: Untermenü "Kommunikation
Menü "Experte" Tankside Monitor NRF81 Untermenü "Kommunikation" Dieses Menü enthält ein Untermenü für jede digitale Kommunikationsschnittstelle des Gerätes. Die Kommunikationsschnittstellen sind mit "X1-4" bezeichnet, wobei "X" für den Slot im Anschlussklemmenraum und "1-4" für die Klemmen in diesem Slot steht.
Seite 103: Kommun.protokoll
Tankside Monitor NRF81 Menü "Experte" 3.3.1 Untermenü "Modbus Xx-x" oder "V1 Xx-x" Dieses Untermenü steht nur für Geräte mit MODBUS- und/oder V1-Kommunikations- schnittstelle zur Verfügung. Für jede Kommunikationsschnittstelle gibt es ein Untermenü dieser Art. Navigation  Experte → Kommunikation → Modbus Xx-x / V1 Xx-x ‣...
Seite 104: Modbus Wert 1
Menü "Experte" Tankside Monitor NRF81 Modbus Wert 1 … 4 Navigation  Experte → Kommunikation → Modbus Xx-x → Modbus Wert 1 … 4 (13206–1 … 4) Voraussetzung Kommun.Protokoll (→  103) = MODBUS Beschreibung Zeigt den jeweiligen Fließkommawert. Zusätzliche Information...
Seite 105: Konfiguration
Tankside Monitor NRF81 Menü "Experte" Untermenü "Konfiguration" (Modbus) Wird nur für Geräte mit Modbus I/O-Modul angezeigt. Navigation  Experte → Kommunikation → Modbus Xx-x → Konfiguration → Baudrate (13203) ‣ Konfiguration Baudrate →  105 Parität →  106 Modbus Adresse →...
Seite 106 Menü "Experte" Tankside Monitor NRF81 Parität  Navigation  Experte → Kommunikation → Modbus X1-4 → Konfiguration → Parität (13204) Voraussetzung Kommun.Protokoll (→  103) = MODBUS Beschreibung Bestimmt die Parität der Modbus-Kommunikation. Auswahl • Ungerade • Gerade • Keine/1 Stop Bit •...
Seite 107 Tankside Monitor NRF81 Menü "Experte" Werkseinstellung Swap 0-1-2-3 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Ungültige Daten  Navigation  Experte → Kommunikation → Modbus Xx-x → Konfiguration → Ungültige Daten (13243) Voraussetzung Kommun.Protokoll (→  103) = MODBUS Beschreibung Inhalt von Meldung mit ungültigen Werten.
Seite 108 Menü "Experte" Tankside Monitor NRF81 Beschreibung CRC Startwert für Kommunikation-CRC Berechnungen. Auswahl • 0x0000 • 0xFFFF Werkseinstellung 0xFFFF Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Old TSM Modus  Navigation  Experte → Kommunikation → Modbus Xx-x → Konfiguration → Old TSM Modus...
Seite 109: Integer Konv
Tankside Monitor NRF81 Menü "Experte" Untermenü "Integer Konvertierung" Wird nur für Geräte mit Modbus I/O-Modul angezeigt. Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. ‣ Integer Konv. →  109 Füllstand 0% Füllstand 100% →  110 Temperatur 0% →...
Seite 110 Menü "Experte" Tankside Monitor NRF81 Füllstand 100%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Füllstand 100% (13250) Beschreibung Füllstand, entspr. 100% auf Skala der INT-Werte. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 30,0 mm Zusätzliche Information...
Seite 111 Tankside Monitor NRF81 Menü "Experte" Druck 0%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Druck 0% (13217) Beschreibung Druck entsprechend 0% auf INT-Werte Skala. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 bar Zusätzliche Information Lesezugriff...
Seite 112 Menü "Experte" Tankside Monitor NRF81 Dichte 100%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Dichte 100% (13218) Beschreibung Dichte, entsprechend 100% auf Skala der INT-Werte. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 1 000 kg/m³ Zusätzliche Information...
Seite 113 Tankside Monitor NRF81 Menü "Experte" Prozent 0%  Navigation  Experte → Kommunikation → Modbus Xx-x → Integer Konv. → Prozent 0% (13202) Beschreibung Prozent. Messwert entspr. 0% auf INT-Werte Skala. Eingabe –200 … +400 % Werkseinstellung 0,00 % Zusätzliche Information...
Seite 114: Benutz Wert Q
Menü "Experte" Tankside Monitor NRF81 Untermenü "Benutzerdefinierter Wert Quelle" Wird nur für Geräte mit Modbus I/O-Modul angezeigt. Navigation  Experte → Kommunikation → Modbus Xx-x → Benutz Wert Q → Benutz Wert 1 Q (13209) Benutz Wert 1 … 8 Q ...
Seite 115: Gp Werte
Tankside Monitor NRF81 Menü "Experte" Untermenü "GP Werte" Navigation  Experte → Kommunikation → Modbus Xx-x → GP Werte → GP 1 Wert 0% (13223) ‣ GP Werte GP 1 Wert 0% →  115 GP 1 Wert 100% →  115 GP 2 Wert 0% →...
Seite 116 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter GP 2 Wert 0%  Navigation  Experte → Kommunikation → Modbus Xx-x → GP Werte → GP 2 Wert 0% (13257) Beschreibung GP2-Wert der 0% auf Integer Werteskala entspricht.
Seite 117 Tankside Monitor NRF81 Menü "Experte" GP 3 Wert 100%  Navigation  Experte → Kommunikation → Modbus Xx-x → GP Werte → GP 3 Wert 100% (13226) Beschreibung GP3-Wert der 100% auf Integer Werteskala entspr. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 Unitless Zusätzliche Information...
Seite 118: Digital Qwahl
Menü "Experte" Tankside Monitor NRF81 Untermenü "Digital Quellenauswahl" Navigation  Experte → Kommunikation → Modbus Xx-x → Digital QWahl Digital 1 … 8 QWahl  Navigation  Experte → Kommunikation → Modbus Xx-x → Digital QWahl → Digital 1 … 8 QWahl (13260–1 …...
Seite 119: Konfiguration
Tankside Monitor NRF81 Menü "Experte" Untermenü "Konfiguration" (V1) Wird nur für Geräte mit V1 I/O-Modul angezeigt. Navigation  Experte → Kommunikation → V1 Xx-x → Konfiguration ‣ Konfiguration →  119 Kommunikation V1 AdresseV1/MDP →  119 V1 AdresseBBB/MIC+232 →  120 Zuordnung Füllst...
Seite 120 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter V1 Adresse  Navigation  Experte → Kommunikation → V1 Xx-x → Konfiguration → V1 Adresse (13236) Voraussetzung Kommunikation (→  119) = BBB oder MIC+232 Beschreibung Kennung des vorherigen Gerätes für V1.
Seite 121 Tankside Monitor NRF81 Menü "Experte" "Zuordnung Füllst" = "+ve & -ve" Zahl Füllstand 0,0 mm 500 000 50 000,0 mm 500 001 –0,1 mm 999 999 –49 999,9 mm Leitungsimpedanz  Navigation  Experte → Kommunikation → V1 Xx-x → Konfiguration → Leitungsimpedanz...
Seite 122: V1 Eingang Qausw
Menü "Experte" Tankside Monitor NRF81 Untermenü "V1 Eingang QAusw" (V1) Wird nur für Geräte mit V1 I/O-Modul angezeigt. Navigation  Experte → Kommunikation → V1 Xx-x → V1 Eingang QAusw ‣ V1 Eingang QAusw →  122 Benutz Wert 1 … 8 Q Alarm 1 EingangQ →...
Seite 123 Tankside Monitor NRF81 Menü "Experte" • AIO B1-3 Wert • AIO C1-3 Wert • AIP B4-8 Wert • AIP C4-8 Wert • HART Gerät 1...15 PV • HART Gerät 1...15 PV mA • HART Gerät 1...15 PV % • HART Gerät 1...15 SV •...
Seite 124 Menü "Experte" Tankside Monitor NRF81 • Alarm 1-4 Low • Alarm 1-4 L or LL • Alarm 1-4 LowLow Werkseinstellung Keine Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Alarm 3 EingangQ  Navigation  Experte → Kommunikation → V1 Xx-x → V1 Eingang QAusw → Alarm 3 EingangQ...
Seite 125 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter SP 1 Wert QAusw.  Navigation  Experte → Kommunikation → V1 → V1 Eingang QAusw → SP 1 Wert QAusw. (13274) Beschreibung Digitaler Wert für V1 External Status Bit 1.
Seite 126 Menü "Experte" Tankside Monitor NRF81 SP 3 Wert QAusw.  Navigation  Experte → Kommunikation → V1 → V1 Eingang QAusw → SP 3 Wert QAusw. (13276) Beschreibung Digitaler Wert für V1 External Status Bit 3. Auswahl • Keine • Digital A1-2 •...
Seite 127: Beschreibung
Tankside Monitor NRF81 Menü "Experte" % Quellenauswahl  Navigation  Experte → Kommunikation → V1 → V1 Eingang QAusw → % Quellenauswahl (13282) Beschreibung Wert gesendet als 0..100% (V1 Z0 / Z1 Meldung). Auswahl • Keine • Füllstand % • Luftraum % •...
Seite 128 Menü "Experte" Tankside Monitor NRF81 3.3.2 Untermenü "HART Ausgang" Navigation  Experte → Kommunikation → HART Ausgang ‣ HART Ausgang ‣ Konfiguration →  129 ‣ Information →  137 Endress+Hauser...
Seite 129 Tankside Monitor NRF81 Menü "Experte" Untermenü "Konfiguration" Navigation  Experte → Kommunikation → HART Ausgang → Konfiguration ‣ Konfiguration System Poll. Adr →  129 Präambelanzahl →  130 PV Quelle →  130 Zuordnung PV →  130 0 % Wert →...
Seite 130 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Präambelanzahl  Navigation  Experte → Kommunikation → HART Ausgang → Konfiguration → Präambelanzahl (0217) Beschreibung Bestimmt die Präambelanzahl im HART-Telegramm. Eingabe 5 … 20 Werkseinstellung Zusätzliche Information Lesezugriff...
Seite 131 Tankside Monitor NRF81 Menü "Experte" • Distanz • Verdränger Pos. • Wasserfüllstand • Ob. Trennschicht • Unt. Trennsch. • Bodenhöhe • Tank Ref. Höhe • Flüssig Temp. • Gas Temperatur • Luft Temperatur • Gemessene Dichte • Profildichte • Obere Dichte •...
Seite 132 Menü "Experte" Tankside Monitor NRF81 100 % Wert  Navigation  Experte → Kommunikation → HART Ausgang → Konfiguration → 100 % Wert (11633) Voraussetzung PV Quelle = Benutzerdef. Beschreibung 100%-Wert der ersten HART-Variable (PV). Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mm Zusätzliche Information...
Seite 133 Tankside Monitor NRF81 Menü "Experte" Percent of range Navigation  Experte → Kommunikation → HART Ausgang → Konfiguration → Percent of range (0274) Beschreibung Zeigt erste HART-Variable (PV) in Prozent. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Zuordnung SV  Navigation  Experte → Kommunikation → HART Ausgang → Konfiguration → Zuordnung SV...
Seite 134 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Gemess. Füllst. enthält keine Einheit. Wenn eine Einheit benötigt wird, wählen Sie bitte die Option Tankfüllstand. Zweit. Messw(SV) Navigation  Experte → Kommunikation → HART Ausgang → Konfiguration → Zweit. Messw(SV)
Seite 135 Tankside Monitor NRF81 Menü "Experte" • GP 1 Wert • GP 2 Wert • GP 3 Wert • GP 4 Wert Werkseinstellung Wasserfüllstand Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Gemess. Füllst. enthält keine Einheit. Wenn eine Einheit benötigt wird, wählen Sie bitte die Option Tankfüllstand.
Seite 136 Menü "Experte" Tankside Monitor NRF81 • Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte • P1 (unten) • P2 (Mitte) • P3 (oben) • GP 1 Wert • GP 2 Wert • GP 3 Wert • GP 4 Wert...
Seite 137 Tankside Monitor NRF81 Menü "Experte" Untermenü "Information" Navigation  Experte → Kommunikation → HART Ausgang → Information ‣ Information HART-Kurzbeschr. →  137 Messstellenbez. →  138 Geräterevision →  138 Geräte-ID →  138 Gerätetyp →  139 Hersteller-ID →...
Seite 138 Menü "Experte" Tankside Monitor NRF81 Messstellenbez.  Navigation  Experte → Kommunikation → HART Ausgang → Information → Messstellenbez. (0215) Beschreibung Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der Anlage schnell identifizieren zu können. Werkseinstellung NRF8x Zusätzliche Information...
Seite 139 Tankside Monitor NRF81 Menü "Experte" Gerätetyp Navigation  Experte → Kommunikation → HART Ausgang → Information → Gerätetyp (0209) Beschreibung Zur Registrierung bei HART Communic. Foundation. Anzeige 0 … 65 535 Werkseinstellung 4 395 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Hersteller-ID Navigation ...
Seite 140 Menü "Experte" Tankside Monitor NRF81 HART-Beschr.  Navigation  Experte → Kommunikation → HART Ausgang → Information → HART-Beschr. (0212) Beschreibung Kundendefinierte HART-Beschreibung (16 Zeichen). Werkseinstellung NRF8x Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter HART-Nachricht  Navigation  Experte → Kommunikation → HART Ausgang → Information → HART-Nachricht...
Seite 141 Tankside Monitor NRF81 Menü "Experte" Softwarerevision Navigation  Experte → Kommunikation → HART Ausgang → Information → Softwarerevision (0224) Beschreibung Software Version vom Gerät. Anzeige 0 … 255 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff HART-Datum  Navigation  Experte → Kommunikation → HART Ausgang → Information → HART-Datum...
Seite 142: Untermenü "Applikation
Menü "Experte" Tankside Monitor NRF81 Untermenü "Applikation" Navigation  Experte → Applikation ‣ Applikation ‣ Grundabgleich →  142 ‣ Tank Berechnung →  166 ‣ Alarm →  193 3.4.1 Untermenü "Grundabgleich" Navigation  Experte → Applikation → Grundabgleich Grundabgleich ‣...
Seite 143: Füllstand
Tankside Monitor NRF81 Menü "Experte" Untermenü "Füllstand" Navigation  Experte → Applikation → Grundabgleich → Füllstand ‣ Füllstand Füllstand Quelle →  143 Betriebsart →  144 Tank Ref. Höhe →  144 Tankfüllstand →  144 Ob. Trennschicht →  144 Unt.
Seite 144 Menü "Experte" Tankside Monitor NRF81 Betriebsart  Navigation  Experte → Applikation → Grundabgleich → Füllstand → Betriebsart (14656) Beschreibung Auswahl normal oder HTG Betrieb. Auswahl • Normal • HTG Werkseinstellung Normal Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Tank Ref. Höhe ...
Seite 145 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Unt. Trennsch. Navigation  Experte → Applikation → Grundabgleich → Füllstand → Unt. Trennsch. (15004) Beschreibung Gemess. Dist. zwi. unt. Trennschicht und Nullpunkt. Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Wasserst. Quelle ...
Seite 146 Menü "Experte" Tankside Monitor NRF81 Wasserstand man.  Navigation  Experte → Applikation → Grundabgleich → Füllstand → Wasserstand man. (14959) Voraussetzung Wasserst. Quelle (→  145) = Manueller Wert Beschreibung Bestimmt den manuellen Wert der Bodenwasserhöhe. Eingabe –2 000 … 5 000 mm...
Seite 147: Temperatur
Tankside Monitor NRF81 Menü "Experte" Untermenü "Temperatur" Navigation  Experte → Applikation → Grundabgleich → Temperatur ‣ Temperatur Fl. Temp. Quelle →  147 Flüssig-temp man →  148 Flüssig Temp. →  148 Lufttemp.Quelle →  148 Umg. Temp. man.
Seite 148 Menü "Experte" Tankside Monitor NRF81 Flüssig-temp man  Navigation  Experte → Applikation → Grundabgleich → Temperatur → Flüssig-temp man (15015) Voraussetzung Fl. Temp. Quelle (→  147) = Manueller Wert Beschreibung Manueller Wert der Flüssigkeitstemperatur. Eingabe –50 … 300 °C Werkseinstellung 25 °C...
Seite 149 Tankside Monitor NRF81 Menü "Experte" Umg. Temp. man.  Navigation  Experte → Applikation → Grundabgleich → Temperatur → Umg. Temp. man. (14961) Voraussetzung Lufttemp.Quelle (→  148) = Manueller Wert Beschreibung Bestimmt den manuellen Wert der Lufttemperatur. Eingabe –50 … 300 °C Werkseinstellung 25 °C...
Seite 150 Menü "Experte" Tankside Monitor NRF81 Gas Temp. man.  Navigation  Experte → Applikation → Grundabgleich → Temperatur → Gas Temp. man. (14960) Voraussetzung Gas Temp. Quelle (→  149) = Manueller Wert Beschreibung Bestimmt den manuellen Wert der Gastemperatur.
Seite 151: Dichte
Tankside Monitor NRF81 Menü "Experte" Untermenü "Dichte" Navigation  Experte → Applikation → Grundabgleich → Dichte ‣ Dichte Dichte Quelle →  151 Beobacht. Dichte →  152 Luft Dichte →  152 Gas Dichte →  152 Ob. Dichte Quel.
Seite 152 Menü "Experte" Tankside Monitor NRF81 Beobacht. Dichte Navigation  Experte → Applikation → Grundabgleich → Dichte → Beobacht. Dichte (13452) Beschreibung Zeigt die gemessene oder berechnete Dichte. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Luft Dichte  Navigation  Experte → Applikation → Grundabgleich → Dichte → Luft Dichte (14980) Beschreibung Dichte der Atmosphäre außerhalb des Tanks.
Seite 153 Tankside Monitor NRF81 Menü "Experte" Auswahl • Manueller Wert • HG 1 Dichte • HG 2 Dichte • HG 3 Dichte • HG 4 Dichte • HG 5 Dichte • HG 6 Dichte • HG 7 Dichte • HG 8 Dichte •...
Seite 154 Menü "Experte" Tankside Monitor NRF81 Obere Dichte Navigation  Experte → Applikation → Grundabgleich → Dichte → Obere Dichte (15001) Beschreibung Zeigt die Dichte der oberen Phase. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Mittlere Dichte Navigation  Experte → Applikation → Grundabgleich → Dichte → Mittlere Dichte (14997) Beschreibung Dichte der mittleren Phase.
Seite 155: Druck
Tankside Monitor NRF81 Menü "Experte" Untermenü "Druck" Navigation  Experte → Applikation → Grundabgleich → Druck ‣ Druck P1 (unten)Quelle →  156 P1 (unten) →  156 P1 (unt) man Dru →  156 P1 Position →  157 P1 Offset →...
Seite 156: P1 (Unten)Quelle
Menü "Experte" Tankside Monitor NRF81 P1 (unten)Quelle  Navigation  Experte → Applikation → Grundabgleich → Druck → P1 (unten)Quelle (14994) Beschreibung Quelle für den unteren Druck (P1). Auswahl • Manueller Wert • HART Gerät 1 ... 15 Druck • AIO B1-3 Wert •...
Seite 157: P1 Position
Tankside Monitor NRF81 Menü "Experte" P1 Position  Navigation  Experte → Applikation → Grundabgleich → Druck → P1 Position (14952) Beschreibung Position des unteren Drucktransmitters (P1). Eingabe –10 000 … 100 000 mm Werkseinstellung 5 000 mm Zusätzliche Information...
Seite 158: P2(Mitte) Quelle
Menü "Experte" Tankside Monitor NRF81 P2(Mitte) Quelle  Navigation  Experte → Applikation → Grundabgleich → Druck → P2(Mitte) Quelle (14995) Beschreibung Quelle für den mittleren Druck (P2). Auswahl • Manueller Wert • HART Gerät 1 ... 15 Druck • AIO B1-3 Wert •...
Seite 159: P2 Offset
Tankside Monitor NRF81 Menü "Experte" P2 Offset  Navigation  Experte → Applikation → Grundabgleich → Druck → P2 Offset (14975) Beschreibung Bestimmt den Offset für den mittleren Druck (P2). Der Offset wird vor den Tankberech- nungen zum gemessenen Druck addiert.
Seite 160: P3 (Oben) Quelle
Menü "Experte" Tankside Monitor NRF81 P3 (oben) Quelle  Navigation  Experte → Applikation → Grundabgleich → Druck → P3 (oben) Quelle (14996) Beschreibung Quelle für den oberen Druck (P3). Auswahl • Manueller Wert • HART Gerät 1 ... 15 Druck •...
Seite 161: P3 Position
Tankside Monitor NRF81 Menü "Experte" P3 Position  Navigation  Experte → Applikation → Grundabgleich → Druck → P3 Position (14956) Beschreibung Position des oberen Drucktransmitters (P3). Eingabe 0 … 100 000 mm Werkseinstellung 20 000 mm Zusätzliche Information Lesezugriff...
Seite 162: Umgebungsdruck
Menü "Experte" Tankside Monitor NRF81 Umgebungsdruck  Navigation  Experte → Applikation → Grundabgleich → Druck → Umgebungsdruck (14962) Beschreibung Manueller Wert des Umgebungsdrucks. Eingabe 0 … 2,5 bar Werkseinstellung 1 bar Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
Seite 163: Beschreibung
Tankside Monitor NRF81 Menü "Experte" Untermenü "GP Werte" Navigation  Experte → Applikation → Grundabgleich → GP Werte ‣ GP Werte GP 1 … 4 Quelle →  163 GP 1 … 4 Name →  164 GP Value 1 →...
Seite 164 Menü "Experte" Tankside Monitor NRF81 GP 1 … 4 Name  Navigation  Experte → Applikation → Grundabgleich → GP Werte → GP 1 Name (14963) Beschreibung Legt das Label für den zugehörigen GP-Wert fest. Werkseinstellung GP Value 1 Zusätzliche Information...
Seite 165 Tankside Monitor NRF81 Menü "Experte" GP Value 4 Navigation  Experte → Applikation → Grundabgleich → GP Werte → GP Value 4 (14969) Beschreibung Anzeige von General Purpose Wert. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 166: Tank Berechnung
Menü "Experte" Tankside Monitor NRF81 3.4.2 Untermenü "Tank Berechnungen" Navigation  Experte → Applikation → Tank Berechnung ‣ Tank Berechnung Ortsfaktor →  166 ‣ HyTD →  169 ‣ →  174 CTSh ‣ →  183 ‣ HTMS →...
Seite 167: Übersicht
Tankside Monitor NRF81 Menü "Experte" Untermenü "HyTD" Übersicht Die hydrostatische Tankdeformation (Hydrostatic Tank Deformation, HyTD) kann verwen- det werden, um die vertikale Bewegung der Messgerät-Referenzhöhe zu kompensieren, die dadurch verursacht wird, dass sich die Tankwand aufgrund des hydrostatischen Drucks, den die im Tank befindliche Flüssigkeit ausübt, wölbt. Die Kompensation basiert auf einer linearen Annäherung, die ermittelt wurde, indem manuelle Messungen bei verschiedenen...
Seite 168 Menü "Experte" Tankside Monitor NRF81 Lineare Annäherung der HyTD-Korrektur Die tatsächliche Menge der Verformung variiert aufgrund der Bauweise des Tanks nicht linear mit dem Füllstand. Da die Korrekturwerte jedoch typischerweise klein sind im Ver- gleich zum gemessenen Füllstand, bringt die Verwendung einer einfachen linearen Methode gute Ergebnisse.
Seite 169 Tankside Monitor NRF81 Menü "Experte" Beschreibung Geräteparameter Navigation  Experte → Applikation → Tank Berechnung → HyTD ‣ HyTD HyTD Korrektur →  169 HyTD Modus →  169 Start Füllstand →  169 Verform. Faktor →  170 HyTD Korrektur Navigation ...
Seite 170 Menü "Experte" Tankside Monitor NRF81 Eingabe 0 … 5 000 mm Werkseinstellung 500 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Verform. Faktor  Navigation  Experte → Applikation → Tank Berechnung → HyTD → Verform. Faktor (13602) Beschreibung Verformungsfaktor für HyTD.
Seite 171 Tankside Monitor NRF81 Menü "Experte" Untermenü "CTSh" Übersicht CTSh (Korrektur der Tankwandtemperatur) kompensiert die Auswirkungen auf die Mess- gerät-Referenzhöhe, die auf Temperatureinflüsse auf die Tankwand oder das Schwallrohr zurückzuführen sind. Die Temperatureinflüsse werden in zwei Teile unterteilt, je nachdem, ob sie den "trockenen" oder den "bedeckten" Teil der Tankwand oder des Schwallrohrs betreffen.
Seite 172 Menü "Experte" Tankside Monitor NRF81 CTSh: Korrektur der Tankwandtemperatur A0028714  9 Parameter für die CTSh-Berechnung Messgerät-Referenzhöhe Temperatur des bedeckten Teils der Tankwand Temperatur des trockenen Teils der Tankwand Produkttemperatur Gasphasentemperatur (im Tank) Umgebungstemperatur (Atmosphäre rund um den Tank) CTSh: Korrektur der Tankwandtemperatur Abhängig von den Parametern Bedeckter Tank (→...
Seite 173 Tankside Monitor NRF81 Menü "Experte" A0030381 Bedeckter Tank (→  175) = Bedeckt; Schwallrohr (→  175) = Ja Bedeckter Tank (→  175) = Bedeckt; Schwallrohr (→  175) = Nein Bedeckter Tank (→  175) = Offen; Schwallrohr (→  175) = Ja Bedeckter Tank (→...
Seite 174 Menü "Experte" Tankside Monitor NRF81 CTSh: Berechnung der Korrektur = (H - L)(T - T ) + L (T - T ) α α CTSh A0028716 Messgerät-Referenzhöhe Gemessener Füllstand Temperatur des trockenen Teils der Tankwand (berechnet anhand von T Temperatur des bedeckten Teils der Tankwand (berechnet anhand von T Temperatur bei der die Messung kalibriert wurde α...
Seite 175 Tankside Monitor NRF81 Menü "Experte" CTSh Modus  Navigation  Experte → Applikation → Tank Berechnung → CTSh → CTSh Modus (14651) Beschreibung Aktiviert oder deaktiviert CTSh. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Bedeckter Tank ...
Seite 176 Menü "Experte" Tankside Monitor NRF81 Kal. Temperatur  Navigation  Experte → Applikation → Tank Berechnung → CTSh → Kal. Temperatur (13652) Beschreibung Temperatur bei Kalibrierung der Messung. Eingabe –50 … 250 °C Werkseinstellung 25 °C Zusätzliche Information Lesezugriff Bediener...
Seite 177 Tankside Monitor NRF81 Menü "Experte" Untermenü "HTG" Übersicht Die hydrostatische Tankstandmessung (Hydrostatic Tank Gauging, HTG) ist ein Verfahren zur Berechnung von Füllstand und Dichte des Produktes in einem Tank, bei dem nur Druckmessungen vorgenommen werden. Der Druck wird mithilfe von einem, zwei oder drei Drucksensoren in verschiedenen Höhen im Tank gemessen.
Seite 178 Menü "Experte" Tankside Monitor NRF81 HTG-Parameter ρ ρ P1-P2 ρ A0028711  10 HTG-Parameter Parameter Navigationspfad P1 (Druck unten) Setup → Erweitert. Setup → Grundabgleich → Druck → P1 (unten) (Position von Messumformer P1) Setup → Erweitert. Setup → Grundabgleich → Druck → P1 Position P2 (Druck Mitte) Setup →...
Seite 179 Tankside Monitor NRF81 Menü "Experte" HTG-Beurteilung: Abhängigkeit vom gemessenen Füllstand Um den Füllstand oder die Dichte mit der erforderlichen Genauigkeit durch den HTG- Modus zu berechnen, müssen P1 und P2 von einem Füllstand in einer bestimmten Höhe bedeckt sein. Um eine Messung mit unzureichender Genauigkeit zu vermeiden, stoppt die Berechnung bevor der Füllstand die Position des Druckaufnehmers erreicht.
Seite 180 Menü "Experte" Tankside Monitor NRF81 Fall 2: Min. Füllstand < H A0028719 P1 Position (→  157) Sicherheitsdist. (→  185) P1-2 Distanz (→  159) Sicherheitsdist. (→  185) Min. Füllstand (→  185) Füllstand L ist in Bereich Berechnungsmethode für ρ...
Seite 181 Tankside Monitor NRF81 Menü "Experte" Fall 3: Min. Füllstand > H A0028717 P1 Position (→  157) Sicherheitsdist. (→  185) P1-2 Distanz (→  159) Sicherheitsdist. (→  185) Min. Füllstand (→  185) Füllstand L ist in Bereich Berechnungsmethode für ρ...
Seite 182 Menü "Experte" Tankside Monitor NRF81 HTG-Beurteilung: Abhängigkeit vom gemessenen Druck Wenn sich der Füllstand des Produktes dem Drucksensor P1 oder P2 nähert, wird der gemessene Druck sehr gering, weshalb die Messung für die Tankstandanwendung zu ungenau sein könnte. Um dieses Problem zu lösen, wird ein Mindestdruck P im Parame- ter Min.
Seite 183 Tankside Monitor NRF81 Menü "Experte" Hysterese Der Füllstand des Produktes in einem Tank ist nicht konstant, sondern variiert leicht. Gründe hierfür sind z. B. Turbulenzen bei der Befüllung. Wenn der Füllstand nahe des Schaltpunkts (Min. Füllstand) liegt, schaltet der Algorithmus konstant zwischen der Berechnung des Wertes und dem Halten des vorherigen Ergebnisses um.
Seite 184 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Tankfüllstand Navigation  Experte → Applikation → Tank Berechnung → HTG → Tankfüllstand (13707) Beschreibung Zeigt das Resultat der HTG Füllstandsberechnung. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mm Zusätzliche Information...
Seite 185 Tankside Monitor NRF81 Menü "Experte" Min. Füllstand  Navigation  Experte → Applikation → Tank Berechnung → HTG → Min. Füllstand (13702) Beschreibung Mindestfüllstand für die HTG-Berechnung. Eingabe 0 … 20 000 mm Werkseinstellung 7 000 mm Zusätzliche Information Lesezugriff...
Seite 186 Menü "Experte" Tankside Monitor NRF81 Hysterese  Navigation  Experte → Applikation → Tank Berechnung → HTG → Hysterese (13704) Beschreibung Hysterese für die HTG-Berechnung. Eingabe 0 … 2 000 mm Werkseinstellung 50 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter...
Seite 187 Tankside Monitor NRF81 Menü "Experte" Untermenü "HTMS" Übersicht Das hybride Tankmesssystem (HTMS) ist eine Methode zur Berechnung der Dichte eines im Tank befindlichen Produktes mithilfe eines (oben montierten) Füllstandsmessgerätes und mindestens eines (am Boden montierten) Druckmessgerätes. An der Oberseite des Tanks kann ein zusätzlicher Drucksensor installiert werden, um Informationen zum Gas-...
Seite 188 Menü "Experte" Tankside Monitor NRF81 HTMS-Modi Im Parameter HTMS Modus (→  189) können zwei HTMS-Modi ausgewählt werden. Der Modus bestimmt, ob ein oder zwei Druckwerte verwendet werden. Abhängig vom aus- gewählten Modus sind weitere Parameter für die Berechnung der Produktdichte erforder- lich.
Seite 189: Htms Modus
Tankside Monitor NRF81 Menü "Experte" Lmin A0029148  13 HTMS-Hysterese Berechneter Wert Gehaltener Wert/manuell Min. Füllstand (→  190) Hysterese (→  191) Beschreibung Geräteparameter Navigation  Experte → Applikation → Tank Berechnung → HTMS ‣ HTMS HTMS Modus →  189 Dichte manuell →...
Seite 190: Dichte Manuell
Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Bedeutung der Optionen • HTMS P1 Es wird nur ein unterer Drucktransmitter (P1) verwendet. • HTMS P1+P3 Es werden ein unterer (P1) und ein oberer (P3) Drucktransmitter verwendet. Diese Option sollte bei drucküberlagerten Tanks verwendet werden.
Seite 191: Min. Druck
Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Min. Druck  Navigation  Experte → Applikation → Tank Berechnung → HTMS → Min. Druck (13754) Beschreibung Bestimmt den minimalen Druck für eine HTMS-Berechnung. Wenn der Druck P1 (bezie- hungsweise die Differenz P1 - P3) unter die hier definierte Grenze fällt, behält die Dichte...
Seite 192: Wasserdichte
Menü "Experte" Tankside Monitor NRF81 Wasserdichte  Navigation  Experte → Applikation → Tank Berechnung → HTMS → Wasserdichte (13757) Beschreibung Dichte vom Wasser im Tank. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 1 000 kg/m³ Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter...
Seite 193 Tankside Monitor NRF81 Menü "Experte" 3.4.3 Untermenü "Alarm" Navigation  Experte → Applikation → Alarm Untermenü "Alarm" Navigation  Experte → Applikation → Alarm → Alarm ‣ Alarm Alarm Modus →  194 Fehlerwert →  195 Quelle Alarm →  196 Alarm Wert →...
Seite 194 Menü "Experte" Tankside Monitor NRF81 Alarm Modus  Navigation  Experte → Applikation → Alarm → Alarm → Alarm Modus (13864) Beschreibung Bestimmt den Modus des gewählten Alarms. Auswahl • Aus • An • Halten Werkseinstellung Zusätzliche Information Lesezugriff Bediener...
Seite 195 Tankside Monitor NRF81 Menü "Experte" A0029539  14 Prinzip der Grenzwertauswertung Alarm Modus (→  194)=An Alarm Modus (→  194)=Halten HH Alarm Wert (→  197) H Alarm Wert (→  197) L Alarm Wert (→  198) LL Alarm Wert (→  198) HH Alarm (→...
Seite 196 Menü "Experte" Tankside Monitor NRF81 Quelle Alarm  Navigation  Experte → Applikation → Alarm → Alarm → Quelle Alarm (13866) Voraussetzung Alarm Modus (→  194) ≠ Aus Beschreibung Bestimmt die zu überwachende Prozessgröße. Auswahl • Tankfüllstand • Flüssigkeitstemperatur •...
Seite 197 Tankside Monitor NRF81 Menü "Experte" Alarm Wert Navigation  Experte → Applikation → Alarm → Alarm → Alarm Wert (13863) Voraussetzung Alarm Modus (→  194) ≠ Aus Beschreibung Momentaner Wert der überwachten Prozessgröße. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 None Zusätzliche Information...
Seite 198 Menü "Experte" Tankside Monitor NRF81 L Alarm Wert  Navigation  Experte → Applikation → Alarm → Alarm → L Alarm Wert (13853) Voraussetzung Alarm Modus (→  194) ≠ Aus Beschreibung Bestimmt den Low(L)-Grenzwert. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 None Zusätzliche Information...
Seite 199 Tankside Monitor NRF81 Menü "Experte" H Alarm Navigation  Experte → Applikation → Alarm → Alarm → H Alarm (13856) Voraussetzung Alarm Modus (→  194) ≠ Aus Beschreibung Zeigt, ob momentan ein H Alarm vorliegt. Zusätzliche Information Lesezugriff Bediener...
Seite 200 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff LL+L Alarm Navigation  Experte → Applikation → Alarm → Alarm → LL+L Alarm (13869) Voraussetzung Alarm Modus (→  194) ≠ Aus Beschreibung Zeigt, ob momentan ein LL oder L Alarm vorliegt.
Seite 201 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Alarm hysteresis  Navigation  Experte → Applikation → Alarm → Alarm → Alarm hysteresis (13862) Voraussetzung Alarm Modus (→  194) ≠ Aus Beschreibung Bestimmt die Hysterese für die Grenzwerte.
Seite 202: Untermenü "Tank Werte
Menü "Experte" Tankside Monitor NRF81 Untermenü "Tank Werte" Navigation  Experte → Tank Werte ‣ Tank Werte ‣ Füllstand →  202 ‣ Temperatur →  205 ‣ Dichte →  208 ‣ →  210 Druck ‣ GP Werte →...
Seite 203: Füllst. Prozent
Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Füllst. Prozent Navigation  Experte → Tank Werte → Füllstand → Füllst. Prozent (14654) Beschreibung Füllstand in Prozent. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Luftraum Navigation  Experte → Tank Werte → Füllstand → Luftraum (14657) Beschreibung Zeigt den verbleibenden Leerraum im Tank.
Seite 204: Unt. Trennsch
Menü "Experte" Tankside Monitor NRF81 Unt. Trennsch. Navigation  Experte → Tank Werte → Füllstand → Unt. Trennsch. (15004) Beschreibung Gemess. Dist. zwi. unt. Trennschicht und Nullpunkt. Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Bodenhöhe Navigation  Experte → Tank Werte → Füllstand → Bodenhöhe (15018) Beschreibung Zeigt die Tankbodenhöhe.
Seite 205 Tankside Monitor NRF81 Menü "Experte" 3.5.2 Untermenü "Temperatur" Navigation  Experte → Tank Werte → Temperatur ‣ Temperatur Flüssig Temp. →  205 Gas Temperatur →  205 Luft Temperatur →  206 ‣ →  206 NMT Element Wert ‣...
Seite 206 Menü "Experte" Tankside Monitor NRF81 Luft Temperatur Navigation  Experte → Tank Werte → Temperatur → Luft Temperatur (14986) Beschreibung Zeigt die Lufttemperatur. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Untermenü "NMT Element Werte" Navigation  Experte → Tank Werte → Temperatur → NMT Element Wert Untermenü...
Seite 207 Tankside Monitor NRF81 Menü "Experte" Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 208 Menü "Experte" Tankside Monitor NRF81 3.5.3 Untermenü "Dichte" Navigation  Experte → Tank Werte → Dichte ‣ Dichte Beobacht. Dichte →  208 Gas Dichte →  208 →  209 Luft Dichte Obere Dichte →  209 Mittlere Dichte →...
Seite 209 Tankside Monitor NRF81 Menü "Experte" Luft Dichte  Navigation  Experte → Tank Werte → Dichte → Luft Dichte (14980) Beschreibung Dichte der Atmosphäre außerhalb des Tanks. Eingabe 0,0 … 500,0 kg/m³ Werkseinstellung 1,2 kg/m³ Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
Seite 210 Menü "Experte" Tankside Monitor NRF81 3.5.4 Untermenü "Druck" Navigation  Experte → Tank Werte → Druck ‣ Druck P1 (unten) →  210 P2 (Mitte) →  210 →  210 P3 (oben) P1 (unten) Navigation  Experte → Tank Werte → Druck → P1 (unten) (14983) Beschreibung Zeigt den Druck am unteren Transmitter.
Seite 211 Tankside Monitor NRF81 Menü "Experte" 3.5.5 Untermenü "GP Werte" Navigation  Experte → Tank Werte → GP Werte ‣ GP Werte GP 1 … 4 Name →  211 GP Value 1 →  211 GP Value 2 →  211 →...
Seite 212 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff GP Value 3 Navigation  Experte → Tank Werte → GP Werte → GP Value 3 (14968) Beschreibung Anzeige von General Purpose Wert. Zusätzliche Information Lesezugriff Bediener Schreibzugriff GP Value 4 Navigation ...
Seite 213: Untermenü "Diagnose
Tankside Monitor NRF81 Menü "Experte" Untermenü "Diagnose" Navigation  Experte → Diagnose ‣ Diagnose Akt. Diagnose →  214 Zeitstempel →  215 Letzte Diagnose →  215 Zeitstempel →  215 Zeit ab Neustart →  216 →  216 Betriebszeit →...
Seite 214 Menü "Experte" Tankside Monitor NRF81 W&M Konfig. CRC →  223 Gerätename →  224 Bestellcode →  224 Erw.Bestellcd. 1 … 3 →  224 →  224 ENP-Version Gerätetyp →  225 Modul Typ →  225 Komm. Steckplatz →...
Seite 215 Tankside Monitor NRF81 Menü "Experte" Die Anzeige umfasst: • Symbol für das Verhalten bei Ereignissen • Code für das Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Wenn mehrere Meldungen gleichzeitig aktiv sind, werden die Meldungen mit der höchsten Priorität angezeigt.
Seite 216 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Zeit ab Neustart Navigation  Experte → Diagnose → Zeit ab Neustart (0653) Beschreibung Zeigt Betriebszeit seit dem letzten Geräteneustart. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Betriebszeit Navigation  Experte → Diagnose → Betriebszeit (0652) Beschreibung Zeigt Betriebsdauer des Geräts.
Seite 217 Tankside Monitor NRF81 Menü "Experte" 3.6.1 Untermenü "Diagnoseliste" Navigation  Experte → Diagnose → Diagnoseliste ‣ Diagnoseliste Diagnose 1 … 5 →  217 Zeitstempel 1 … 5 →  217 Diagnose 1 … 5 Navigation  Experte → Diagnose → Diagnoseliste → Diagnose 1 … 5 (0692–1 … 5) Beschreibung Anzeige der aktuell anstehenden Diagnosemeldungen mit der höchsten bis fünfthöchsten...
Seite 218 Menü "Experte" Tankside Monitor NRF81 3.6.2 Untermenü "Ereignislogbuch" Struktur des Untermenüs auf der Vor-Ort-Anzeige Navigation  Experte → Diagnose → Ereignislogbuch ‣ Ereignislogbuch Filteroptionen →  218 ‣ Ereignisliste →  218 Beschreibung Geräteparameter Navigation  Experte → Diagnose → Ereignislogbuch Filteroptionen ...
Seite 219 Tankside Monitor NRF81 Menü "Experte" Die folgenden Statussymbole zeigen an, ob ein Ereignis zu dem angegebenen Zeitpunkt aufgetreten ist oder seit dem nicht mehr besteht: • : Ereignis aufgetreten • : Ereignis besteht nicht mehr Über das Symbol in der Anzeige können Abhilfemaßnahmen aufgerufen werden, um die Ursache der Meldung zu beheben.
Seite 220 Menü "Experte" Tankside Monitor NRF81 3.6.3 Untermenü "Simulation" Navigation  Experte → Diagnose → Simulation ‣ Simulation Sim. Gerätealarm →  220 Sim. Diagnose →  220 →  221 Sim. Stromausg 1 … 2 Simulationswert →  221 Sim. Gerätealarm ...
Seite 221 Tankside Monitor NRF81 Menü "Experte" Sim. Stromausg #  Navigation  Experte → Diagnose → Simulation → Sim. Stromausg 1 (13985–1)  Experte → Diagnose → Simulation → Sim. Stromausg 2 (13985–2) Voraussetzung • Das Gerät ist mit einem Anlog I/O-Modul ausgestattet.
Seite 222: Messstellenbez
Menü "Experte" Tankside Monitor NRF81 3.6.4 Untermenü "Geräteinformation" Navigation  Experte → Diagnose → Geräteinfo ‣ Geräteinfo Messstellenbez. →  222 Seriennummer →  223 →  223 Firmwareversion Firmware CRC →  223 W&M Konfig. CRC →  223 Gerätename...
Seite 223: Seriennummer
Tankside Monitor NRF81 Menü "Experte" Seriennummer Navigation  Experte → Diagnose → Geräteinfo → Seriennummer (0009) Beschreibung Zeigt die Seriennummer des Messgeräts. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Firmwareversion Navigation  Experte → Diagnose → Geräteinfo → Firmwareversion (0010) Beschreibung Zeigt installierte Gerätefirmware-Version.
Seite 224: Gerätename
Menü "Experte" Tankside Monitor NRF81 Gerätename Navigation  Experte → Diagnose → Geräteinfo → Gerätename (0013) Beschreibung Zeigt den Namen des Messumformers. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bestellcode  Navigation  Experte → Diagnose → Geräteinfo → Bestellcode (0008) Beschreibung Zeigt den Gerätebestellcode.
Seite 225: Gerätetyp
Tankside Monitor NRF81 Menü "Experte" Gerätetyp Navigation  Experte → Diagnose → Geräteinfo → Gerätetyp (8561) Beschreibung Zeigt den Geräte-Typ an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Modul Typ Navigation  Experte → Diagnose → Geräteinfo → Modul Typ (8526) Beschreibung Zeigt den Typ des installierten IO-Moduls an.
Seite 226: Board Info
Menü "Experte" Tankside Monitor NRF81 Untermenü "Board Information" Navigation  Experte → Diagnose → Geräteinfo → Board Info. ‣ Board Info. Datum/Zeit →  226 Systemtemp. →  226 W&M Verriegelung →  226 Datum/Zeit Navigation  Experte → Diagnose → Geräteinfo → Board Info. → Datum/Zeit (0790) Beschreibung Zeigt das aktuelle Datum und die aktuelle Uhrzeit der Echtzeituhr.
Seite 227: Aktiviert
Tankside Monitor NRF81 Menü "Experte" Anzeige • Aktiviert • Deaktiviert Werkseinstellung Aktiviert Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 228 Menü "Experte" Tankside Monitor NRF81 3.6.5 Untermenü "Messwertspeich." Struktur des Untermenüs auf der Vor-Ort-Anzeige Navigation  Experte → Diagnose → Messwertspeich. ‣ Messwertspeich. Zuord. 1 … 4. Kanal →  229 Speicherinterval →  230 Daten löschen →  231 ‣...
Seite 229: Beschreibung
Tankside Monitor NRF81 Menü "Experte" Beschreibung Geräteparameter Navigation  Experte → Diagnose → Messwertspeich. Zuord. 1 … 4. Kanal  Navigation  Experte → Diagnose → Messwertspeich. → Zuord. 1. Kanal (0851) Beschreibung Speicherkanal eine Prozessgröße zuordnen. Auswahl • Aus •...
Seite 230 Menü "Experte" Tankside Monitor NRF81 Zusätzliche Information Insgesamt können 1000 Messwerte gespeichert werden. Das bedeutet: • Bei Nutzung von 1 Speicherkanal: 1000 Datenpunkte • Bei Nutzung von 2 Speicherkanälen: 500 Datenpunkte • Bei Nutzung von 3 Speicherkanälen: 333 Datenpunkte • Bei Nutzung von 4 Speicherkanälen: 250 Datenpunkte Wenn die maximale Anzahl an Datenpunkten erreicht wurde, werden die ältesten im Spei-...
Seite 231 Tankside Monitor NRF81 Menü "Experte" Daten löschen  Navigation  Experte → Diagnose → Messwertspeich. → Daten löschen (0855)  Experte → Diagnose → Messwertspeich. → Daten löschen (0855) Beschreibung Gesamten Datenspeicher löschen. Auswahl • Abbrechen • Daten löschen Werkseinstellung Abbrechen Zusätzliche Information...
Seite 232 Menü "Experte" Tankside Monitor NRF81 Untermenü "Anz. 1 … 4. Kanal" Das Untermenü Anz. 1 … 4. Kanal steht nur bei Bedienung über die Vor-Ort-Anzeige zur Verfügung. Bei der Bedienung über FieldCare kann das Diagramm in der Funktion "Ereignisliste / HistoROM" angezeigt werden.
Seite 233: Stichwortverzeichnis
Tankside Monitor NRF81 Stichwortverzeichnis Stichwortverzeichnis Symbole Bus Abschluss (Parameter) ....108 #blank# (Parameter) ..... . 54, 55 0 …...
Seite 234 Stichwortverzeichnis Tankside Monitor NRF81 Alle Fehler (13867) ..... . 200 Druck 0% (13217) ..... . . 111 Ausgang ausserhalb Messbereich (13971) .
Seite 235 Tankside Monitor NRF81 Stichwortverzeichnis Gemessener Strom (14027) ....82 Kalibrierungstyp AIP (14018) ....81 Genutzt für SIL/WHG...
Seite 236 Stichwortverzeichnis Tankside Monitor NRF81 P2 (Mitte) (14987) ....158, 210 Tank Luftraum (14657) ....203 P2 (Mitte) manueller Druck (14955) .
Seite 237 Tankside Monitor NRF81 Stichwortverzeichnis Gas Temperatur (Parameter) ... 60, 150, 205 Gas Temperatur manuell (Parameter) ... 150 Eichbetrieb (Parameter) ..... . 64 Gas Temperatur Quelle (Parameter) .
Seite 238 Stichwortverzeichnis Tankside Monitor NRF81 HTMS (Untermenü) ......189 Modbus Wert 1 … 4 (Parameter) ....104 HTMS Modus (Parameter) .
Seite 239 Tankside Monitor NRF81 Stichwortverzeichnis RTD Fühler Typ (Parameter) ....76 Alarm ....... . 193 RTD verbundener Typ (Parameter) .
Seite 240 Stichwortverzeichnis Tankside Monitor NRF81 Wasserfüllstand (Parameter) ... 61, 145, 204 Wasserfüllstand manuell (Parameter) ... 146 Wasserfüllstand Quelle (Parameter) ... . 145 Weight and Measures Konfigurations CRC (Parame- ter) .
Seite 242 *71410069* 71410069 www.addresses.endress.com...

Endress+Hauser Tankside Monitor NRF81 Betriebsanleitung

Quicklinks

Kapitel

Verwandte Anleitungen für Endress+Hauser Tankside Monitor NRF81

Inhaltszusammenfassung für Endress+Hauser Tankside Monitor NRF81
