3.6 Projekt im Editor bearbeiten
Wenn Sie die SmartVisual Software zum ersten Mal starten, wird zunächst ein leeres Projekt angezeigt. Sie können nun
damit beginnen, die erste Tafel zu bearbeiten, indem Sie einen Übersichtplan, einen Grundriss oder ein Foto einfügen
und die Positionen der einzelnen SmartCheck bzw. ProLink Geräte markieren.
Das folgende Beispiel beschreibt, wie Sie eine Anlagenvisualisierung mit einem Hallenplan erstellen und von dort aus in
die einzelnen Hallen mit den SmartCheck bzw. ProLink Geräten verlinken:
1. Übersichtstafel gestalten
2. Weitere Tafeln anlegen und gestalten
3. Geräte positionieren
4. Geräte verlinken
5. Tafeln verlinken
6. Projekt speichern

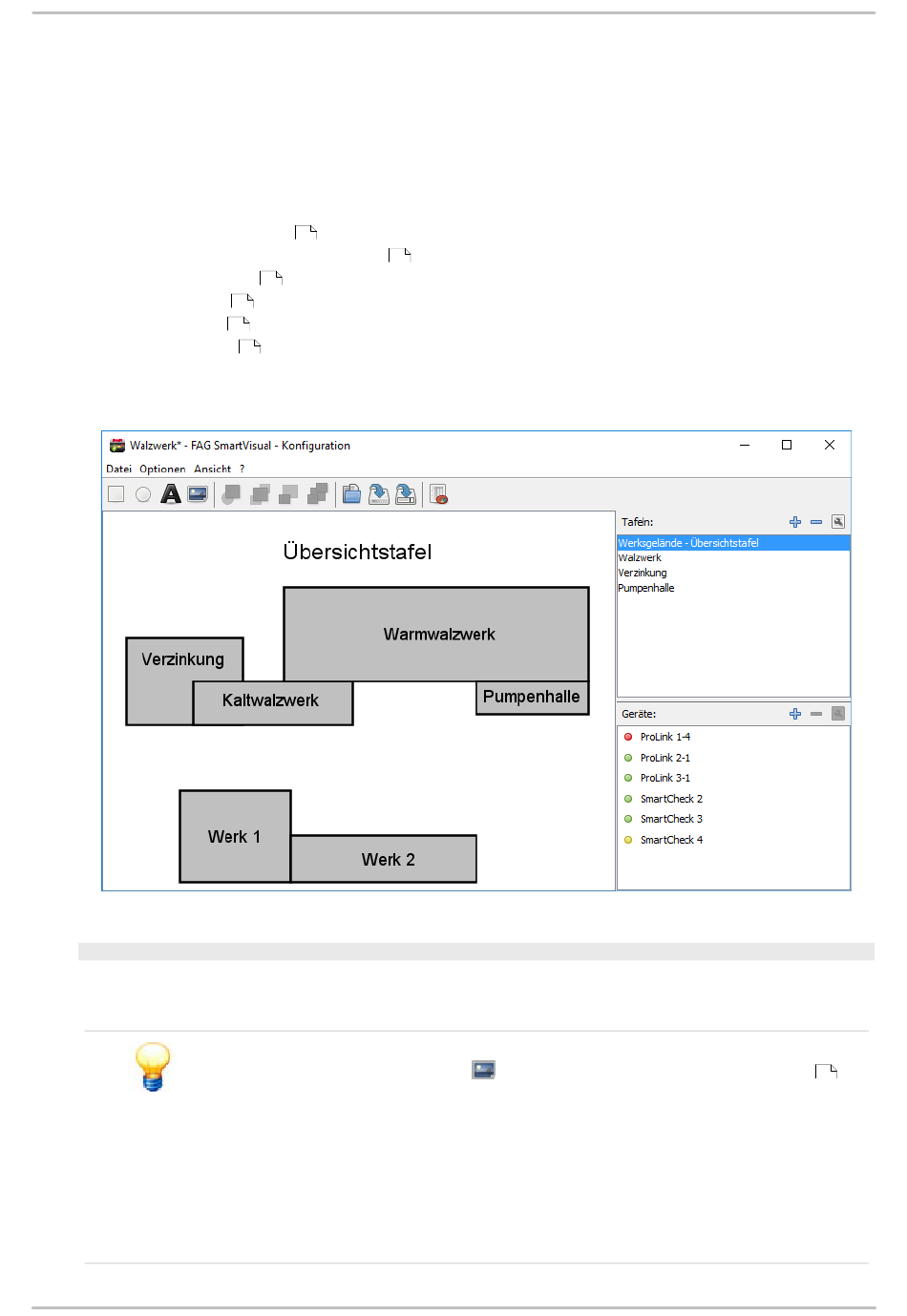

Das Ergebnis sieht dann beispielsweise so aus:
1. Übersichtstafel gestalten
Wenn Sie mehrere SmartCheck bzw. ProLink Geräte in verschiedenen Hallen einsetzen, sollten Sie als Übersichtstafel
zunächst einen Plan Ihres Werksgeländes erstellen. Dazu zeichnen Sie grob die einzelnen Hallen mit rechteckigen oder
elliptischen Elementen nach und beschriften diese.
20
20
22
23
24
25
25
Als Vorlage können Sie ein Foto Ihres Werksgeländes einfügen. Klicken Sie dazu in der
·
Symbolleiste auf "Bild hinzufügen"
den Hintergrund.
Sie können die Größe von Bildern und Elementen horizontal, vertikal oder proportional
·
skalieren. Um beispielsweise ein Bild proportional zu skalieren, klicken Sie mit der linken
Maustaste auf eine Ecke des Bildes, halten Sie die Shift-Taste gedrückt und ziehen Sie das Bild
auf die gewünschte Größe. Mit der Strg-Taste können Sie ein Objekt über einen feststehenden
Mittelpunkt skalieren.
Wenn Sie neue Bilder oder Elemente hinzufügen, werden diese immer im Vordergrund
·
platziert. Wenn Sie bestimmte Elemente z.B. eine Ebene zurück verschieben möchten,
verwenden Sie bitte das Werkzeug "Element eine Ebene zurück" aus der Symbolleiste.
und verschieben Sie es mit Hilfe der Werkzeuge
in
