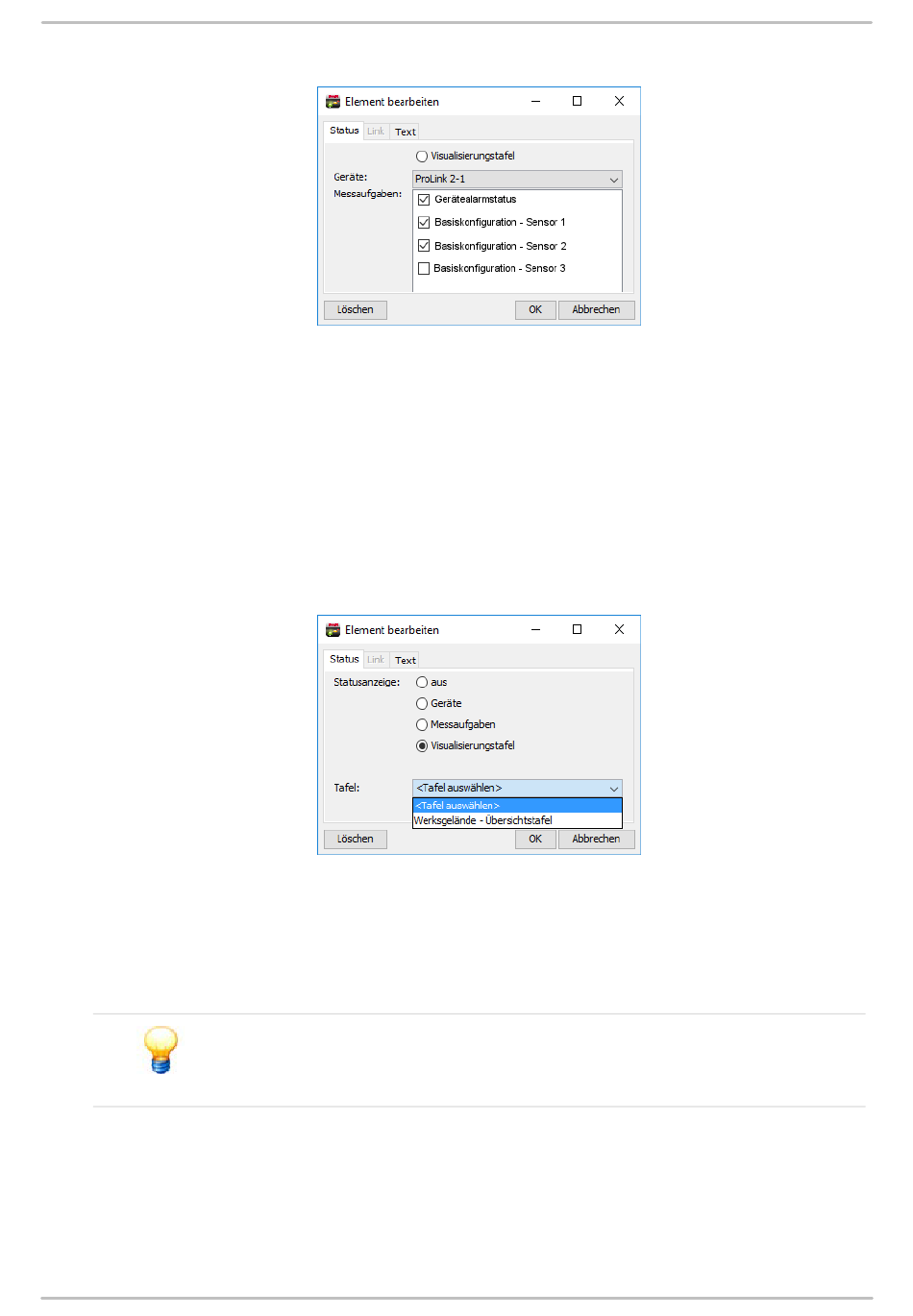

Klicken Sie im Dialog Element bearbeiten auf Status.
·
Wählen Sie Messaufgaben aus.
·
Wählen Sie das Gerät aus, dessen Messaufgaben Sie verlinken möchten.
·
Aktivieren Sie das Häkchen vor den gewünschten Messaufgaben.
·
Klicken Sie auf OK.
·
Das Element ist nun mit den gewünschten Messaufgaben des SmartCheck bzw. ProLink Geräts verlinkt. Der Alarmstatus
des Geräts wird erst angezeigt, wenn Sie die Tafel im SmartVisual Viewer betrachten.
Element mit anderer Tafel verlinken
Sie können den Gesamtalarmstatus einer anderen Tafel anzeigen, indem Sie ein Element mit einer Tafel verlinken.
Doppelklicken Sie auf das Element, das Sie verlinken möchten.
·
Klicken Sie im Dialog Element bearbeiten auf Status.
·
Wählen Sie Visualisierungstafel aus und
·
wählen Sie eine Tafel in der Liste aus.
·
Klicken Sie auf OK.
·
Das Element ist nun mit der Tafel verlinkt. Der Alarmstatus aller SmartCheck bzw. ProLink Geräte der verlinkten Tafel
wird erst angezeigt, wenn Sie die Tafel im SmartVisual Viewer betrachten.
Wenn Sie nur auf eine andere Tafel verlinken möchten, ohne den Alarmstatus anzuzeigen,
klicken Sie im Dialog Element bearbeiten auf Link und wählen Sie eine Tafel aus. So können
Sie ein Element mit einem Link zur Übersichtstafel einfügen und beispielsweise eine Home-
Schaltfläche realisieren.
Über die SmartVisual Software
19
