Aufbau Der Pumpengruppen Für Heiz-/Kühlanwendung; Pg Mc-X, Dn25, Kvs=5,8 M³/H - flamco Meibes MeiFlow TOP S Montageanleitung

2. Aufbau der Pumpengruppen für Heiz-/Kühlanwendung

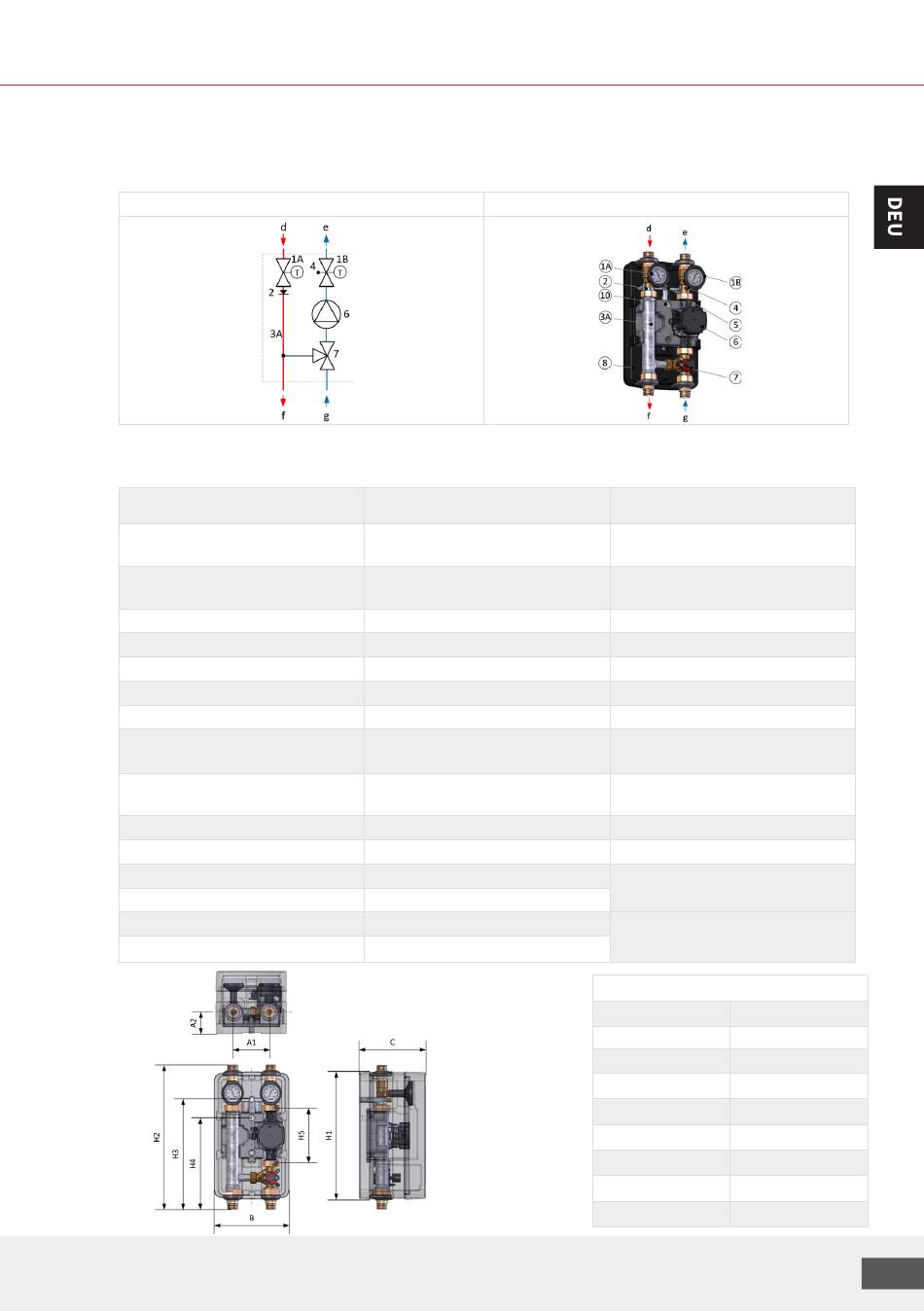

2.1 PG MC-X, DN25, Kvs=5,8 m³/h
Schematische Darstellung
Legende:
Pos.
1A
1B
2
3A
4
5
6
7
8
10
d
e
f
g
Bauteile
RL-Kugelhahn mit abnehmbarem Griff und
Thermometer
VL-Kugelhahn mit abnehmbarem Griff und
Thermometer
Rückflussverhinderer, im Kugelhahn, aufstellbar
RL-Rohr als T-Stück
Fühleraufnahme für VL-Temperaturfühler
Kunststoff Rohrhalterung für Wandmontage
Heizkreispumpe
Drei-Wegemischer mit Bypass (für möglichen
Stellmotor)
EPP-Gehäuse als mehrteilige Wärmedämmung
Öffnung für Kabeldurchführung
Anschlüsse:
Kühlkreis-RL
Kühlkreis-VL
Kühlstation-RL
Kühlstation-VL
Hinweis: beispielhafte Darstellung
We reserve the right to change designs and technical specifications of our products.
Aufbau und Komponenten
Bemerkungen
blaue Skale, 0...120°C
rote Skale, 0...120°C
Öffnungsdruck 200 mm WS
M10x1
Loch f. Schraube: Durchm. 12 mm, T=66 mm
BL=180 mm, 1 ½" flachdichtend
montierbar auf linke Variante
besitzt Brandschutzklasse B2 - normal
entflammbar
2 x 4 mm Durchmesser
1" AG
1" AG
Abmessungen in [mm]
A1
A2
B
C
H1
H2
H3
H4
H5
125
74
249
220
421
472
359,5
315
180
29
