3. Montáž a provoz
3.1 Montáž
3.1.1 Obecné pokyny k montáži
• Dostatek prostoru pro montáž, údržbu a servis
• Šroubové spoje při tlakové zkoušce nebo po prvním rozehřátí případně dotáhněte
3.1.2 Obecné pokyny k montáži pro ochranu čerpadla
Při montáži čerpadlové skupiny dbejte také pokynů výrobců čerpadel:
• Hřídel čerpadla montujte jen ve vodorovné poloze
• Čerpadlovou skupinu montujte a připojujte jen ve vertikální poloze (kulové kohouty nahoře)
• Čerpadlo se smí provozovat jen v naplněném a odvzdušněném stavu
• Připojovací skříňku dále tepelně neizolujte (musí být zajištěno chlazení elektroniky čerpadla)
3.1.3 Montáž na stabilní stěnu s dostatečnou nosností
1. Ze zadní spodní části izolační vany vyveďte přívodní a vratnou větev. Případně využijte další
příslušenství (např. šroubovací spojky, čerpadlo, popř. servomotor)
2. Spodní část izolační vany umístěte na stěnu a vyznačte si otvor pro vyvrtání, alternativně:

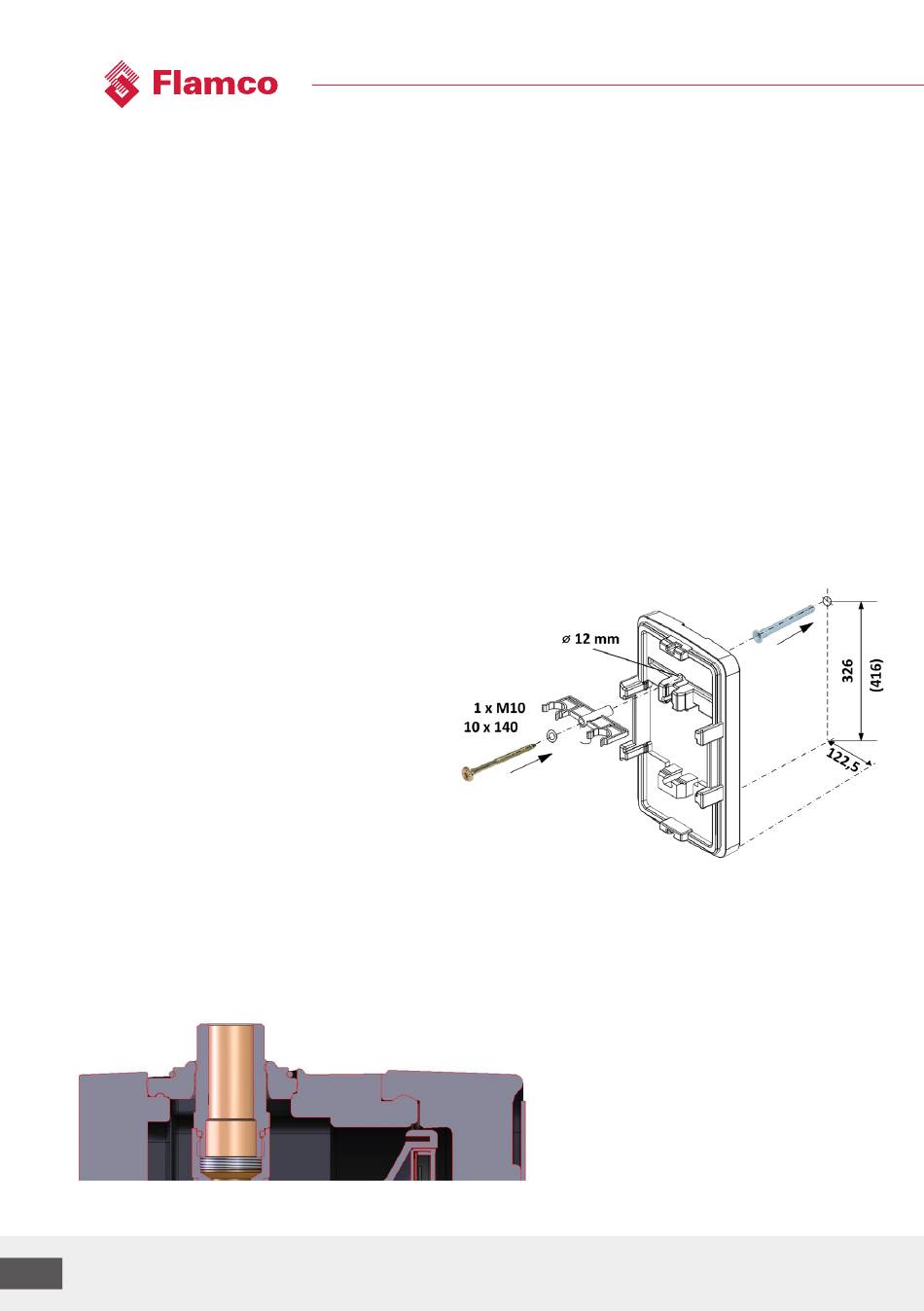

Otvor pro vyvrtání si označte podle nákresu
3. Vyvrtejte otvor o ø 10 mm a zatlučte do něj
hmoždinku
4. Napájecí kabel čerpadla, popř. servomotoru
protáhněte spodní částí izolační vany
5. Namontujte spodní část izolační vany na stěnu
pomocí šestihranného šroubu a podložky.
6. Zajistěte přívodní a zpětnou větev ve spodní
části izolační vany, případně ji zabezpečte proti
pádu
7. Zhotovte potrubí k přípojkám
8. Do spodní části zaklapněte střední část izolační
vany a nasaďte na ni čelní kryt
Upozornění: dodržte prosím také další rozměry, jako H3, viz kapitola 2
3.1.4 Konstrukce izolace a těsnění čerpadlových skupin (plášť EPP)
Kompletní izolace:
Díky uzavřenému provedení izolace je v oblasti použití zajištěna efektivní ochrana proti okolním
podmínkám (teplota a vlhkost vzduchu v místnosti).
Vícedílná a uzavřená izolace slouží pro minimalizaci ztrát tepla a omezuje tvorbu kondenzované vody
uvnitř čerpadlové skupiny.
