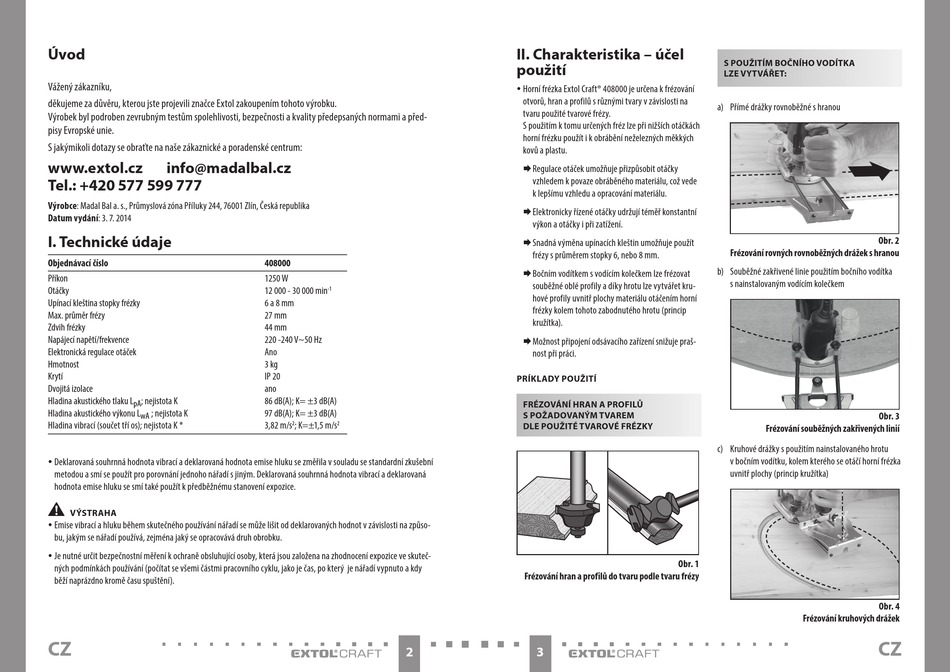

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol zakoupením tohoto výrobku.
Výrobek byl podroben zevrubným testům spolehlivosti, bezpečnosti a kvality předepsaných normami a před-
pisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz
info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 3. 7. 2014
I. Technické údaje
Objednávací číslo
Příkon
Otáčky
Upínací kleština stopky frézky
Max. průměr frézy
Zdvih frézky
Napájecí napětí/frekvence
Elektronická regulace otáček
Hmotnost
Krytí
Dvojitá izolace
Hladina akustického tlaku L
; nejistota K
pA
Hladina akustického výkonu L
; nejistota K
wA
Hladina vibrací (součet tří os); nejistota K *
y Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila v souladu se standardní zkušební
metodou a smí se použít pro porovnání jednoho nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se smí také použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklarovaných hodnot v závislosti na způso-
bu, jakým se nářadí používá, zejména jaký se opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena na zhodnocení expozice ve skuteč-
ných podmínkách používání (počítat se všemi částmi pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy
běží naprázdno kromě času spuštění).
CZ
408000
1250 W
12 000 - 30 000 min
-1
6 a 8 mm
27 mm
44 mm
220 -240 V~50 Hz
Ano
3 kg
IP 20
ano
86 dB(A); K= ±3 dB(A)
97 dB(A); K= ±3 dB(A)
3,82 m/s
2
; K=±1,5 m/s
2
2
II. Charakteristika – účel
použití
y Horní frézka Extol Craft® 408000 je určena k frézování
otvorů, hran a profilů s různými tvary v závislosti na
tvaru použité tvarové frézy.
S použitím k tomu určených fréz lze při nižších otáčkách
horní frézku použít i k obrábění neželezných měkkých
kovů a plastu.
R egulace otáček umožňuje přizpůsobit otáčky
vzhledem k povaze obráběného materiálu, což vede
k lepšímu vzhledu a opracování materiálu.
E lektronicky řízené otáčky udržují téměř konstantní
výkon a otáčky i při zatížení.
S nadná výměna upínacích kleštin umožňuje použít
frézy s průměrem stopky 6, nebo 8 mm.
B očním vodítkem s vodícím kolečkem lze frézovat
souběžné oblé profily a díky hrotu lze vytvářet kru-
hové profily uvnitř plochy materiálu otáčením horní
frézky kolem tohoto zabodnutého hrotu (princip
kružítka).
M ožnost připojení odsávacího zařízení snižuje praš-
nost při práci.
PRÍKLADY POUŽITÍ
FRÉZOVÁNÍ HRAN A PROFILŮ
S POŽADOVANÝM TVAREM
DLE POUŽITÉ TVAROVÉ FRÉZKY
Obr. 1
Frézování hran a profilů do tvaru podle tvaru frézy
3
S POUŽITÍM BOČNÍHO VODÍTKA
LZE VYTVÁŘET:
a) Přímé drážky rovnoběžné s hranou
Obr. 2
Frézování rovných rovnoběžných drážek s hranou
b) Souběžné zakřivené linie použitím bočního vodítka
s nainstalovaným vodícím kolečkem
Obr. 3
Frézování souběžných zakřivených linií
c) Kruhové drážky s použitím nainstalovaného hrotu
v bočním vodítku, kolem kterého se otáčí horní frézka
uvnitř plochy (princip kružítka)
Obr. 4
Frézování kruhových drážek
