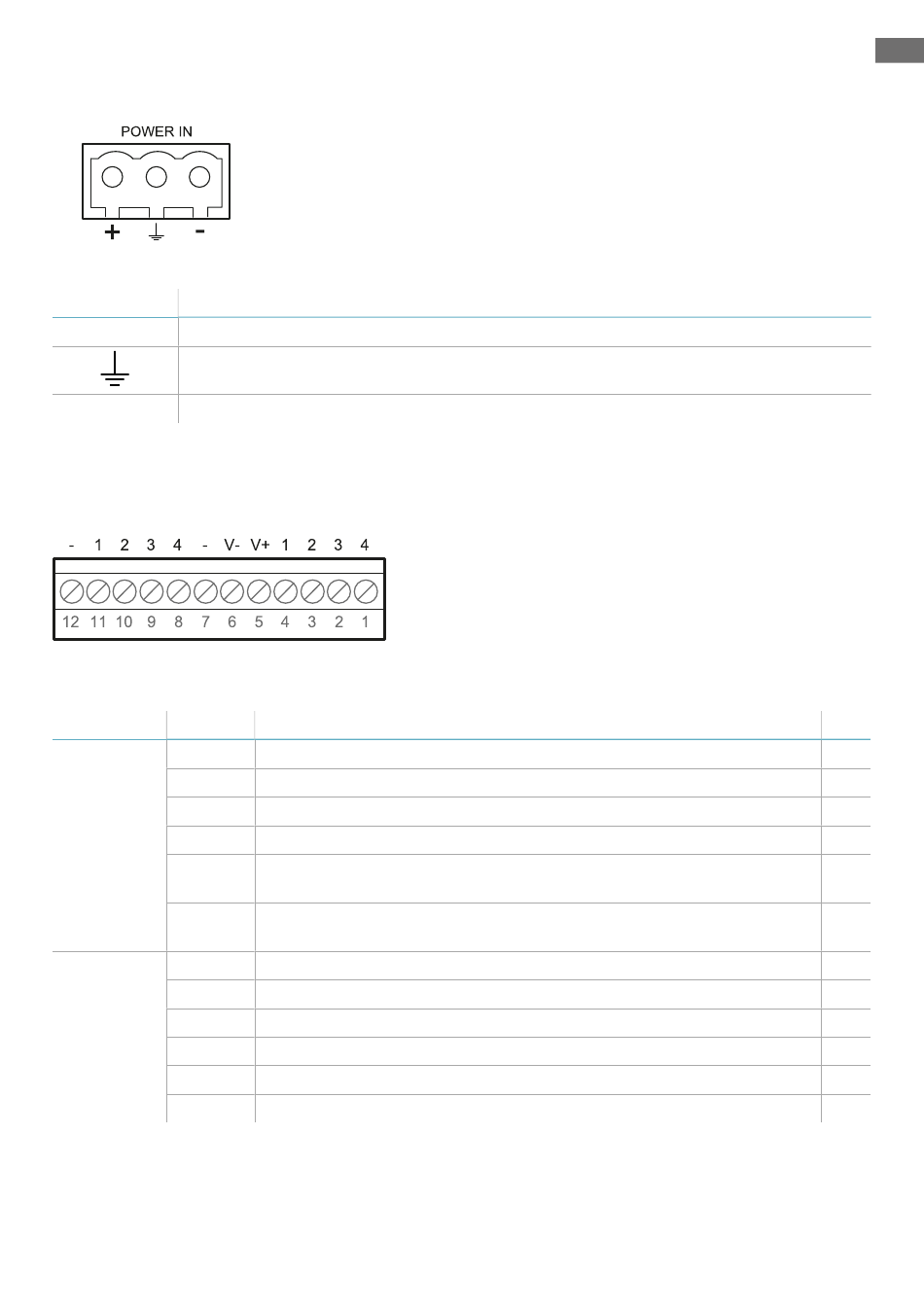

Morsettiera alimentazione LBK-C22
Nota: vista fronte connettore.
Simbolo
+ + 24 V cc
Terra
- GND
Nota: i cavi devono avere una temperatura di esercizio di almeno 80 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
Morsettiera ingressi e uscite digitali ISC-B01
Nota: guardando l'unità di controllo in modo tale che la morsettiera sia in alto a sinistra, il numero 12 è il
più vicino all'angolo dell'unità di controllo.
Morsettiera Simbolo
Digital In 4
3
2
1
V+
V-
Digital Out -
4
3
2
1
-
Nota: i cavi usati devono avere una lunghezza massima di 30 m e devono avere una temperatura di
esercizio di almeno 80 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,62 Nm.
SAF-MI-LBK-SBV-multi-v2.0-print-26000041 | © 2020-2021 Inxpect SpA
Ingresso 2, Canale 2, 24 V cc type 3 - INPUT #2-2
Ingresso 2, Canale 1, 24 V cc type 3 - INPUT #2-1
Ingresso 1, Canale 2, 24 V cc type 3 - INPUT #1-2
Ingresso 1, Canale 1, 24 V cc type 3 - INPUT #1-1
V+ (SNS), 24 V cc per la diagnositca degli ingressi digitali
(obbligatorio se almeno un ingresso è in uso)
V- (SNS), riferimento comune a tutti gli ingressi digitali (obbligatorio
se almeno un ingresso è in uso)
GND, riferimento comune a tutte le uscite digitali
Uscita 4 (OSSD4)
Uscita 3 (OSSD3)
Uscita 2 (OSSD2)
Uscita 1 (OSSD1)
GND, riferimento comune a tutte le uscite digitali
Descrizione
Descrizione Pin
10
11
12
Istruzioni per l'installazione
IT
1
2
3
4
5
6
7
8
9
7
