IT
Simbolo
COM
Comune uscita sicurezza 2
NO
Uscita relè normalmente aperto
Nota: i cavi devono avere una temperatura di esercizio di almeno 105 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.

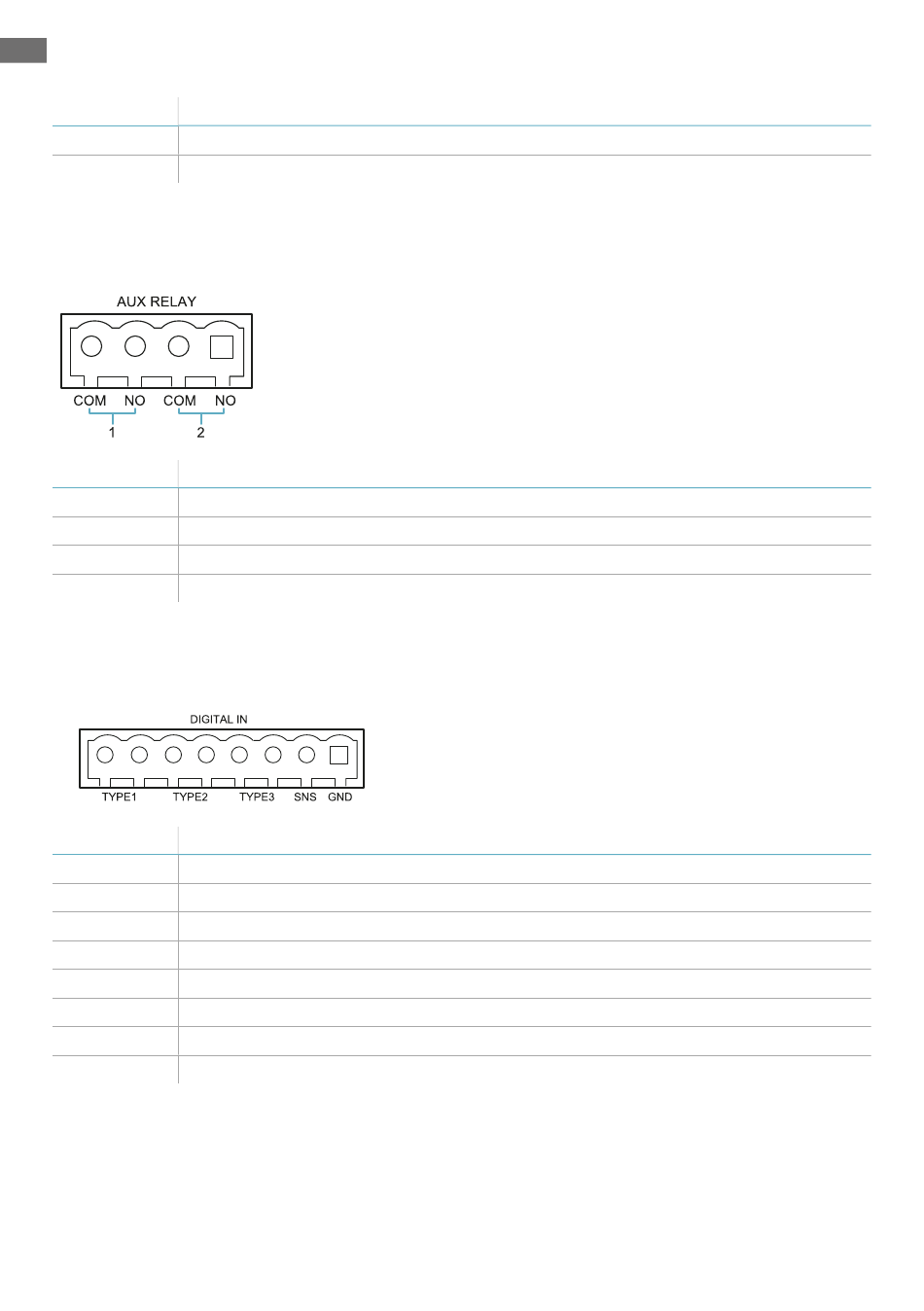

Morsettiera uscite ausiliarie LBK-C22
Simbolo
COM
Comune uscita ausiliaria 1
NO
Uscita relè normalmente aperto
COM
Comune uscita ausiliaria 2
NO
Uscita relè normalmente aperto
Nota: i cavi devono avere una temperatura di esercizio di almeno 80 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
Morsettiera ingressi digitali LBK-C22
Simbolo
Ingresso 24 V cc type 1
Type 1
Ingresso 24 V cc type 1
Type 1
Ingresso 24 V cc type 2
Type 2
Ingresso 24 V cc type 2
Type 2
Type 3
Ingresso 24 V cc type 3
Type 3
Ingresso 24 V cc type 3
SNS
Ingresso 24 V cc di diagnostica
GND
Riferimento comune a tutti gli ingressi digitali
Nota: i cavi usati devono avere una lunghezza massima di 30 m e una temperatura di esercizio di almeno
90 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
6
Istruzioni per l'installazione
Descrizione
Descrizione
Descrizione
