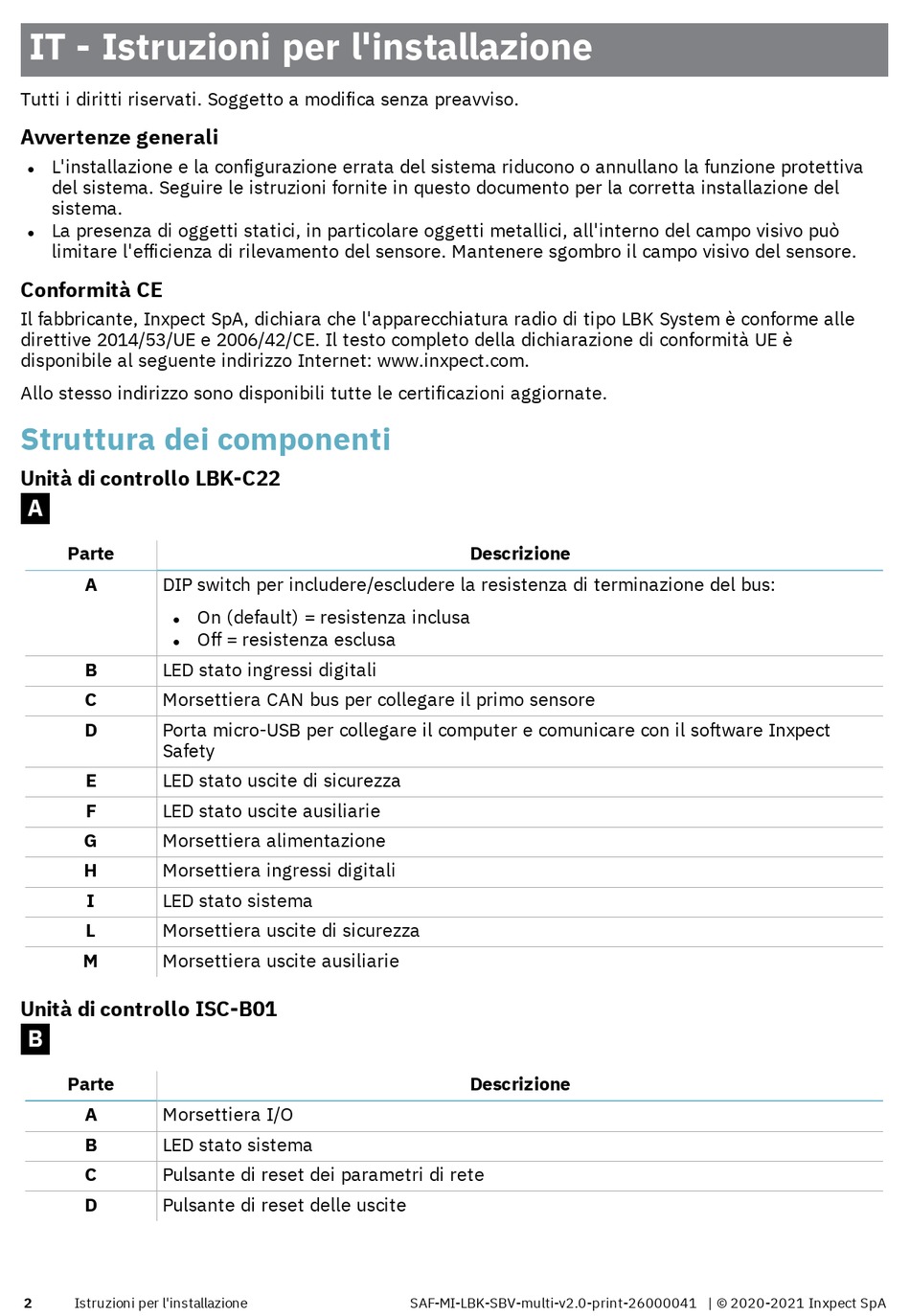

IT - Istruzioni per l'installazione

Tutti i diritti riservati. Soggetto a modifica senza preavviso.

Avvertenze generali

L'installazione e la configurazione errata del sistema riducono o annullano la funzione protettiva
l
del sistema. Seguire le istruzioni fornite in questo documento per la corretta installazione del
sistema.
La presenza di oggetti statici, in particolare oggetti metallici, all'interno del campo visivo può
l
limitare l'efficienza di rilevamento del sensore. Mantenere sgombro il campo visivo del sensore.
Conformità CE
Il fabbricante, Inxpect SpA, dichiara che l'apparecchiatura radio di tipo LBK System è conforme alle
direttive 2014/53/UE e 2006/42/CE. Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet: www.inxpect.com.
Allo stesso indirizzo sono disponibili tutte le certificazioni aggiornate.
Struttura dei componenti
Unità di controllo LBK-C22
A
Parte
A DIP switch per includere/escludere la resistenza di terminazione del bus:
l
l
B LED stato ingressi digitali
C Morsettiera CAN bus per collegare il primo sensore
D Porta micro-USB per collegare il computer e comunicare con il software Inxpect
Safety
E LED stato uscite di sicurezza
F LED stato uscite ausiliarie
G Morsettiera alimentazione
H Morsettiera ingressi digitali
I LED stato sistema
L Morsettiera uscite di sicurezza
M Morsettiera uscite ausiliarie
Unità di controllo ISC-B01
B
Parte
A Morsettiera I/O
B LED stato sistema
C Pulsante di reset dei parametri di rete
D Pulsante di reset delle uscite
2 Istruzioni per l'installazione
On (default) = resistenza inclusa
Off = resistenza esclusa
Descrizione
Descrizione
