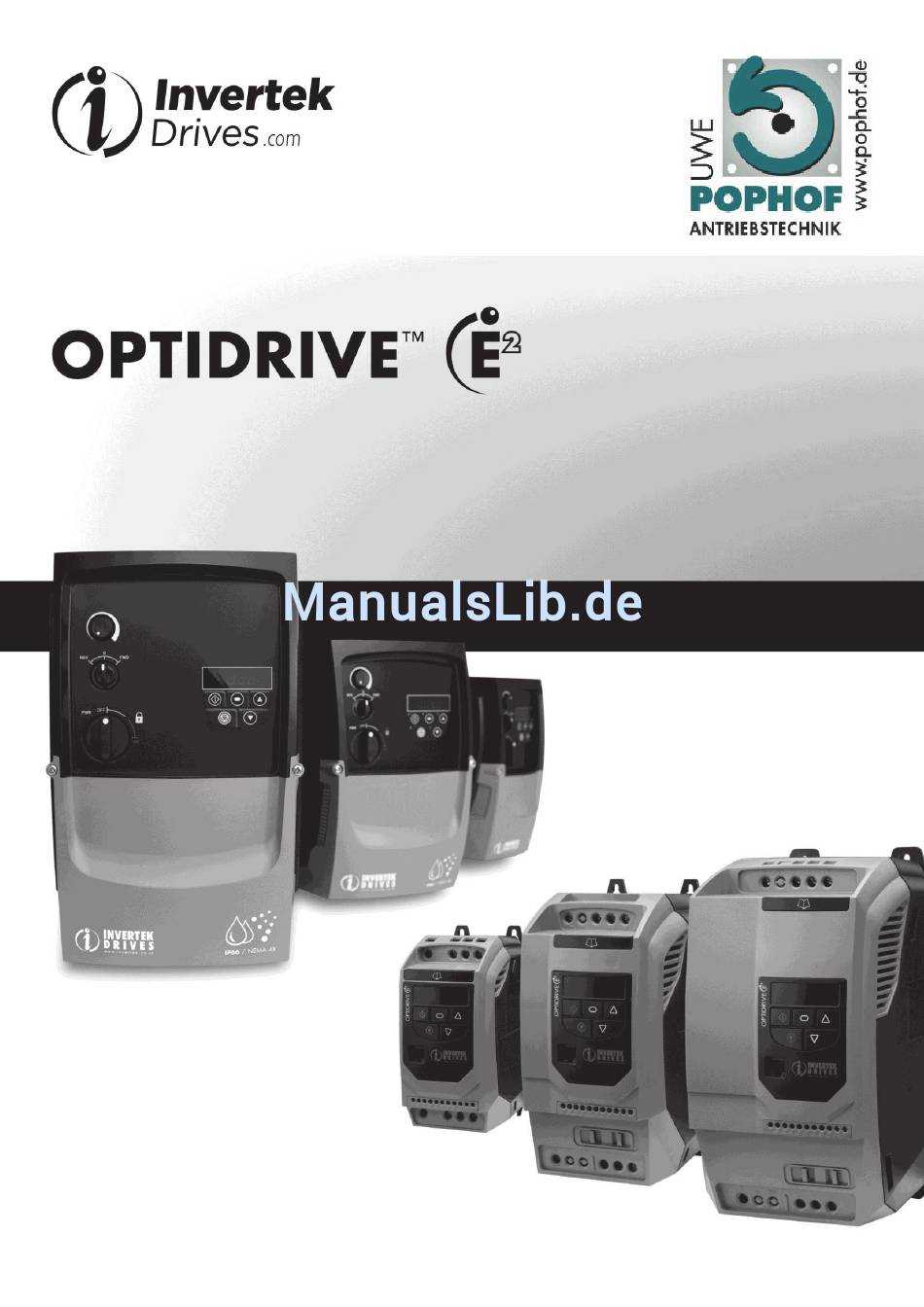

- Seite 1 Betriebsanleitung IP20 & IP66 (NEMA 4X) AC Frequenzumrichter 0.37 – 11kW / 0.5 – 15HP 110-480V Installation und Inbetriebnahme Anleitung POPHOF Antriebstechnik, DE-77933 Lahr, Tel.: 07821 - 983 913, info@pophof.de, www.pophof.de...
-
Seite 2: Basierend Auf Den Werkseinstellungen Im 1. Schließen Sie Einen Start/Stopp-Schalter Von Klemme 1 Zu
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Versorgungsspannung: AC Versorg.spannung - 115, 230, 400, 460 Volts (50/60Hz) - 1 / 3 phasig L1 L2 L3 - Siehe Angaben zur Umrichterbemessung (Punkt 10.2) Erde Sicherungen oder Leitungsschutzschalter & Kabelgrößen: Sicherungen oder Leitungs- - Siehe Angaben zur Umrichterbemessung (Punkt 10.2) schutzschalter... -
Seite 3: Entsprechende Informationen Finden Sie Unter Punkt
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Lokales Drehzahlpotentiometer: Mechanische Montage: Mit dem lokalen Drehzahlpotentiometer wird die Ausgangsfrequenz von der - Entsprechende Mindestdrehzahl P-02=0Hz bis zur Höchstdrehzahl P-01=50Hz (60Hz für PS Informationen bemessene Umrichter) eingestellt finden Sie unter Punkt 3 Min. -
Seite 4: Motoranschluss
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Mechanische Montage: - Entsprechende Informationen finden Sie unter Punkt 3 Tastenfeld-Bedienung - Entsprechende Informationen finden Sie unter Punkt 6.1 Sicherungen oder Leitungsschutz-schalter & Kabelgrößen: - Siehe Angaben zur Umrichter- bemessung (Punkt 10.2) Motorkabel Größen: - Siehe Angaben zur Umrichter- Sicherungen... -
Seite 5: Antriebe
Das Einhalten der EMV-Vorschriften wird durch die werksseitigen Parametereinstellungen erreicht. Allgemeine Informationen Alle Rechte vorbehalten. Ohne die schriftliche Genehmigung der Invertek Drivesdarf kein Teil dieses Benutzerhandbuches in irgendeiner Form bzw. mit Hilfe irgendwelcher Mittel, ob elektrischer oder mechanischer Art, vervielfältigt oder übertragen werden; dies schließt das Fotokopieren, das Aufzeichnen sowie den Einsatz von Informationsspeicher- oder Datenwiedergewinnungssystemen mit ein. -
Seite 6: Inhaltsverzeichnis
Allgemein .............................. 9 3.2. Vor der Installation ..........................9 3.3. Installation gemäß UL ..........................9 3.4. Abmessungen und Montage – IP20 Gehäuse ..................9 3.5. Montagerichtlinien IP20 Geräte ......................9 3.6. Abmessungen und Montage - IP66 (Nema 4X) Gehäuse ............... 10 3.7. -
Seite 7: Einführung
Aktivieren Sie nicht die automatische Fehler-Rücksetz-Funktion (fault reset function) an irgendwelchen Systemen, an denen dies zu einer potenziell gefährlichen Situation führen kann. Das "Optidrive E2" erfüllt, je nach Modell, die Anforderungen der Schutzklasse IP20 oder IP66. Geräte der Schutzklasse IP20 müssen in ein geeignetes Gehäuse eingebaut werden. -
Seite 8: Allgemeine Informationen Und Bemessungsdaten
Jeder Umrichter lässt sich, wie in der Tabelle unten dargestellt, nach seiner Modell-Nummer bestimmen. Die Modell-Nummer befindet sich auf dem Versand-Etikett und dem Typenschild des Umrichters. Die Modell-Nummer umfasst dabei den Umrichter sowie jedwede Optionen davon. Produkt Familie IP Schutzgrad 2 = IP20 X = IP66 Non Switched Generation Y = IP66 Switched... -
Seite 9: Installationshinweise
1 Nm (8.85 lb-in) 3.5. Montagerichtlinien IP20 Geräte IP20 – Geräte sind für den Einsatz in Umgebungen mit Verschmutzungsgrad 1, nach IEC-664-1 geeignet. Bei Umgebungen mit · Verschmutzungsgrad 2 oder höher, sollten die Umrichter in einem geeigneten Schaltschrank mit ausreichender Schutzart montiert werden, um in der Umgebung des Gerätes Verschmutzungsgrad 1 zu gewährleisten. -
Seite 10: Abmessungen Und Montage - Ip66 (Nema 4X) Gehäuse
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Bau- empfohlener größe oberhalb & beide dazwischen Luftstrom unterhalb Seiten CFM (ft /min) 1.97 1.97 1.30 2.95 1.97 1.81 3.94 1.97 2.05 Beachte : Bei Maß Z wird davon ausgegangen, dass die Umrichter Seite an Seite ohne Zwischenraum montiert werden. -
Seite 11: Ip66 (Nema 4X) Kabeldurchführung / Verriegelung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 3.8. IP66 (Nema 4X) Kabeldurchführung / Verriegelung Der Gebrauch eines geeigneten Kabeldurchführungssystems ist erforderlich, um die ordnungsgemäße IP- / Nema-Schutzklasse aufrechtzuerhalten. Um dieses System entsprechend anzupassen, müssen Kabeleinführungslöcher gebohrt werden. Einige Richtgrößen sind unten angegeben: Bitte bohren Sie vorsichtig, um zu verhindern, dass Bohrspäne/Partikel im Produkt zurückbleiben. -
Seite 12: Leistungsanschlüsse
4.1. Erdung des Umrichters Dieses Handbuch soll eine Anleitung für eine fachgemäße Installation sein. Die Invertek Driveskann, was die ordnungsgemäße Installation dieses Umrichters bzw. damit verbundener Geräte angeht, keine Verantwortung für die Einhaltung bzw. Nichteinhaltung irgendwelcher Bestimmungen, ob nationaler, regional geltender oder sonstiger, übernehmen. Werden Bestimmungen beim Einbau ignoriert, besteht die Gefahr von Personenschäden und/oder von Schäden an Ausrüstung und... -
Seite 13: Vorkehrungen Zur Verdrahtung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 4.2. Vorkehrungen zur Verdrahtung Schließen Sie das "Optidrive E2"-Gerät gemäß den Abschnitten 4.8.1 und 4.8.2 an und stellen Sie dabei sicher, dass die Anschlüsse des Motor- Klemmenkastens korrekt sind. Es gibt generell zwei Anschlussarten: Stern und Dreieck. Es muss absolut sichergestellt sein, dass der Motor entsprechend der Spannung angeschlossen wird, bei der er betrieben wird. -
Seite 14: Thermischer Motorüberlastschutz
Vorwärts / AUS / Rückwärts Internes Sollwertpotentiometer Analogausgang 0 – 10 V Relaisausgang ‘Umrichter betriebsbereit’ = geschlossen 4.7.2. IP20 & IP66 (Nema 4X) Ausführung ohne Schalter Leistungsanschlüsse Ankommende Stromversorgung Isolator / Trennschalter Sicherungsautomat oder Sicherung Optionale Netzdrossel Optionales Netzfilter Optionaler Bremswiderstand... -
Seite 15: Verwendung Des (Rev/0/Fwd) Wählschalters (Nur Bei Version Mit Schalter)
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 4.8. Verwendung des (REV/0/FWD) Wählschalters (nur bei Version mit Schalter) Durch Einstellen der Parameter lässt sich das “Optidrive E2” nicht nur für den Vorwärts- Rückwärtslauf, sondern für verschiedene Anwendungen konfigurieren. Typisch hierfür könnten Hand-/AUS-/Auto-Anwendungen (auch als Lokal/Remote bezeichnet) für die HVAC- und Pumpenindustrie sein. Einzustellende Schalterstellung Parameter... -
Seite 16: Betrieb
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 5. Betrieb 5.1. Handhabung des Tastenfeldes Über Tastatur und Displayanzeige wird der Umrichter konfiguriert und sein Betrieb überwacht. Verwendung: Anzeige von Echtzeit-Informationen, Zugriff und Verlassen des NAVIGATE (Navigieren) Parameter-Editiermodus, Speichern von Parameter-Änderungen Verwendung: Erhöhung der Drehzahl im Echtzeit-Modus, oder Erhöhung der (nach Oben) Parameterwerte im Parameter-Editiermodus DOWN... -
Seite 17: Parameter
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 6. Parameter 6.1. Standard - Parameter Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-01 Maximale Frequenz / obere Drehzahlgrenze P-02 500.0 50.0 (60.0) Hz / U/min Die max. Ausgangsfrequenz- oder Motordrehzalgrenze – Hz oder U/min. Wenn P-10>0, wird der eingegebene / angezeigte Wert in U/min dargestellt. -
Seite 18: Erweiterte Parameter
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 6.2. Erweiterte Parameter Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-15 Auswahl Digitaleingangsfunktionen Definiert die Funktionen der digitalen Eingänge, abhängig von der Steuermodus – Einstellung in P-12. Siehe Abschnitt 8, Analog- und Digitaleingangs- Konfigurationen bezüglich weiterer Informationen. P-16 Signalformat des Analog –... - Seite 19 Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-28 U / f Charakteristik - Spannungsanpassung 250 / 500 P-29 U / f Charakteristik - Frequenzanpassung P-09 Zusammen mit P-28 stellt dieser Parameter einen Frequenzpunkt ein, an dem die in P-28 eingestellte Spannung am Motor angelegt wird.
- Seite 20 Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-39 Analogeingang 1 Offset -500.0 500.0 Setzt einen Offset als Prozentsatz des vollen Skalenbereichs des Eingangs, der auf das Analogeingangssignal angewandt wird. P-40 Drehzahl-Anzeige Skalierungsfaktor 0.000 6.000 0.000 Ermöglicht es dem Benutzer, das "Optidrive E2"-Gerät so zu programmieren, dass eine alternative Ausgabeeinheit, skaliert von der...
-
Seite 21: Einstellen Der Spannungs- / Frequenz- (U/F) Kennlinie
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 6.3. Einstellen der Spannungs- / Frequenz- (U/f) Kennlinie Die U/f-Kennlinie wird durch mehrere Parameter wie folgt definiert: P-07 : Motornennspannung P-09 : Motornennfrequenz Die in Parameter P-07 eingestellte Spannung wird bei der eingestellten Frequenz am Motor angelegt. -
Seite 22: Analog- Und Digitaleingangs-Konfigurationen
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 7. Analog- und Digitaleingangs-Konfigurationen 7.1. Klemmenmodus (P-12 = 0) P-15 Digitaleingang 1 (T2) Digitaleingang 2 (T3) Digitaleingang 3 (T4) Analogeingang (T6) Anmerkungen Offen : Analoger Offen: Stopp (gesperrt) Offen: Vorwärtslauf Drehzahlsollwert Analogeingang 1 Geschl.: Lauf (Freigabe) Geschl.: Rückwärtslauf Geschl. -
Seite 23: Tastenfeldmodus (P-12 = 1 Oder 2)
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Typische Anwendungsbeispiele Klemmenmodus P-12 = 0, P-15 = 0 Klemmenmodus P-12 = 0, P-15 = 1 Klemmenmodus P-12 = 0, P-15 = 2 +24 V +24 V +24 V Lauf (Freigabe) Lauf (Freigabe) Lauf (Freigabe) Vorwärts / Rückwärts Analog / Festfrequenz... -
Seite 24: Modbus - Steuermodus (P-12 = 4)
Geschl.: Lauf (Freigabe) abhängig von Einstellung P-31 Drehzahlsollwert Geschl.: Lauf Bezüglich weiterer Informationen über das MODBUS RTU Registerabbild und die Kommunikationseinrichtung setzen Sie sich bitte mit Ihrem Invertek DrivesVertriebspartner in Verbindung. 7.4. Benutzer PI - Steuermodus P-15 Digitaleingang 1 (T2) -
Seite 25: Modbus Rtu Kommunikation
Die Registernummer für die Parameter P-04 bis P047 ist definiert als 128 + Parameternummer. Z.B. wäre die Parameternummer für P-15, 128 + 15 = 143. Bei manchen Parametern wird eine interne Skalierung angewendet, für weitere Informationen kontaktieren Sie bitte Ihren Invertek DrivesVertriebspartner. www.pophof.de... -
Seite 26: Technische Daten
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 9. Technische Daten 9.1. Umgebungsbedingungen Betriebsumgebungstemperaturbereich Offene Umrichter -10 … 50 °C (frost- und kondensationsfrei) Umrichter mit Gehäuse -10 ... 40 °C (frost- und kondensationsfrei) Lagerumgebungstemperaturbereich -40 … 60 °C Maximale Einbauhöhe 2000 m. Leistungsminderung über 1000 m : 1 % / 100 m Maximale Luftfeuchtigkeit 95 %, nicht kondensierend Für die UL-Konformität: Bei 200-240 V-, 2,2 kW- und 3 PS-Umrichters beträgt die durchschnittliche Umgebungstemperatur 45 °C (über einen... -
Seite 27: Zusätzliche Informationen Zur Ul - Konformität
Das Gerät kann in Umgebungstemperaturen, wie in Abschnitt 9.1 beschrieben, eingesetzt werden. · Bei IP20 Geräten, ist eine Installation in Verschmutzungsgrad 1 – Umgebungen erforderlich. · Bei IP66 (Nema 4X) Geräten, ist eine Installation in Verschmutzungsgrad 2 – Umgebungen zulässig. -
Seite 28: Fehlerbehebung
0x0F Interner Speicherfehler Parameter wurden nicht gespeichert, die Werkseinstellungen wurden geladen 0x11 Versuchen Sie es erneut. Besteht das Problem weiterhin, wenden Sie sich an Ihren autorisierten Invertek data-F DrivesVertriebspartner. Analogeingangsstrom Prüfen Sie ob der Eingangsstrom innerhalb des durch P-16 definierten Bereiches liegt.
