Fluke Datapaq Oven Tracker XL2 Kurzübersicht Seite 3

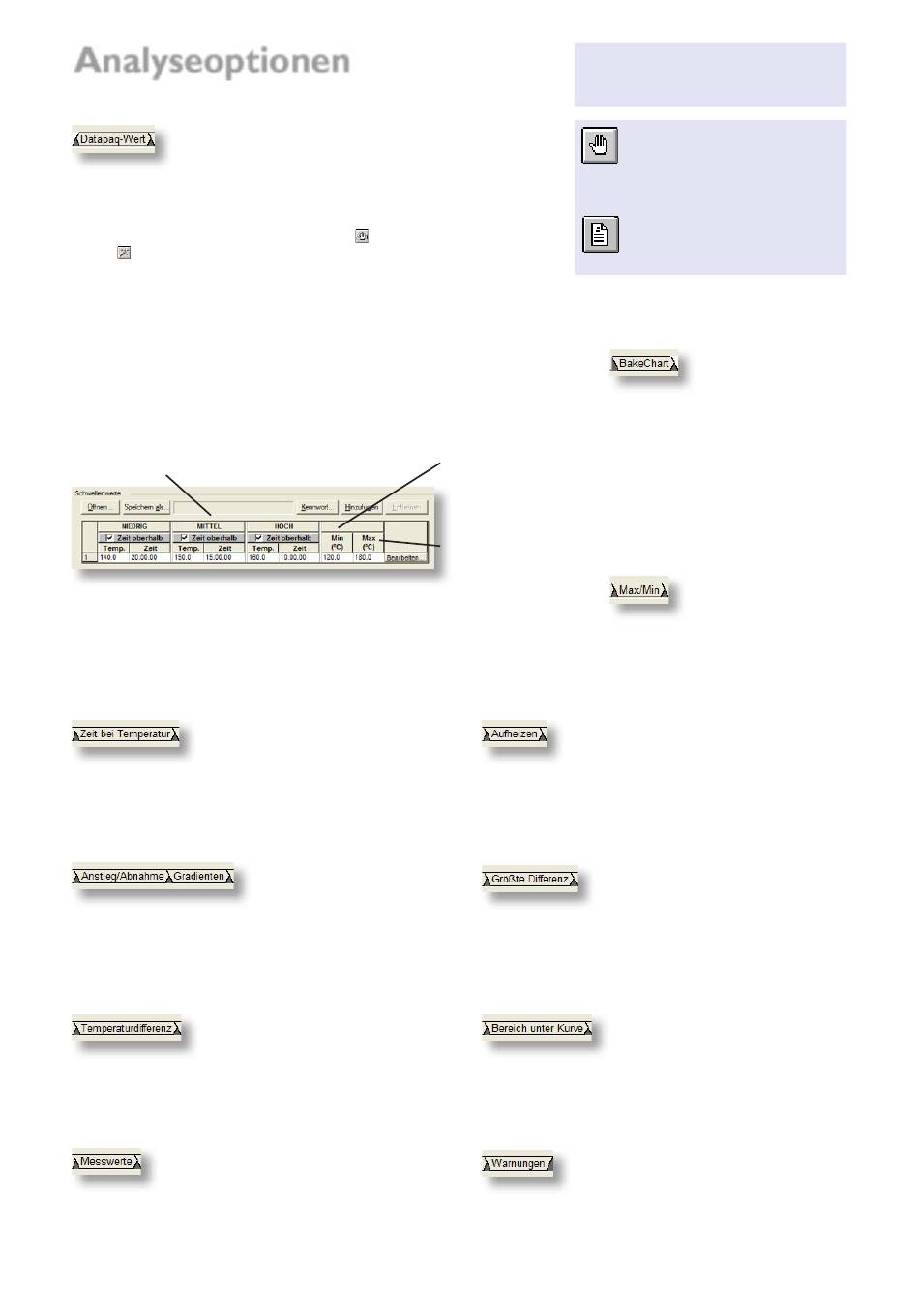

Analyseoptionen
Datapaq-Wert
Die Insight­Software vergleicht die Aushärteempfehlungen
(Temperatur/Zeit) der Beschichtungshersteller mit den
aktuellen Temperatur­Zeit­Kennzahlen des Produkts und
generiert einen Aushärteindex, der Auskunft über die Einhaltung dieser
Empfehlungen gibt.
• Geben Sie die Aushärteinformationen Ihres Beschichtungsherstellers
über die Schaltfläche Analyseoptionen
ein .
Bewerten Sie den Datapaq­Wert der Profilaufzeichnung:
• Ein Wert nahe 100 weist in der Regel auf eine angemessene
Aushärtung hin.
• Ein Wert weit unter 100 weist auf eine Unterhärtung hin.
• Ein Wert weit über 100 weist auf eine Überhärtung hin.
Finden Sie anhand von Qualitätstest heraus, welcher Bereich des Datapaq­Werts
(z. B. 80–140) zu einer angemessene Aushärtequalität führt. Der Datapaq­Wert
hilft, schnell festzustellen, ob der Prozess unter Kontrolle ist.
Drei Aushärteverläufe (bei niedriger,
mittlerer und hoher Temperatureinstellung).
Die Registerkarte Daten zum Datapaq-Wert
im Profil den Datapaq­Wert, sowohl in numerischer als auch in grafischer Form.
Zeit bei Temperatur
Berechnet den Zeitpunkt, zu dem eine
festgelegte Temperatur erreicht wird,
und den Zeitraum, den das Produkt
auf oder oberhalb dieser Temperatur gehalten wurde.
Anstieg/Abnahme und Gradienten
Temperaturdifferenz
Zeigt die Temperaturdifferenz
zwischen zwei beliebigen Messfühlern
über das gesamte Temperaturprofil an.
Messwerte
Zeigt den Temperaturwert an jedem
einzelnen Punkt im Profil.
• Klicken Sie auf die für Sie interessanten
Temperaturverläufe.
• Ziehen Sie den senkrechten Balken an die gewünschte
Position und lesen Sie die Temperatur­Zeit­
Informationen ab.
oder über den Assistenten
* zeigt zu jedem Datenpunkt
*
Berechnet und analysiert
den Erwärmungs­ und
Abkühlungsgrad pro
Messfühler.
*
Umfassende Informationen zur Ver­
wendung der Analysemodi finden Sie in
der Online-Hilfe der Insight­Software.
Analyseoptionen, um die Parameter
für diese Analyse auszuwählen.
BakeChart
Die Aushärteergebnisse werden
mit einem Bereich zulässiger
Temperatur­Zeit­Werte verglichen.
Temperatur,
Die Registerkarte
bei der die
Daten
Aushärtung
Tabelle.
(Vernetzung)
beginnt.
Temperatur, bei
deren Überschreitung
Maximum/Minimum
die Beschichtung
beschädigt sein kann.
Temperaturmaximum und ­minimum.
Aufheizen *
Berechnet den Profilgradienten über einen
bestimmten Zeitraum und die zum Erreichen
einer bestimmten Aushärtetemperatur
notwendige Zeit.
Größte Differenz
Daten für die beiden Messfühler, deren
Temperaturprofile an einer beliebigen
Stelle im Profil die größte Abweichung
aufweisen.
Bereich unter Kurve
Berechnet den Bereich, der
sich unterhalb der Temperatur­
kurve und oberhalb der
Schwellenwerttemperatur befindet.
Warnungen
Erfahren Sie, ob und warum eine
Warnbedingung ausgelöst wird
(Analyseergebnisse außerhalb der
Toleranzgrenzen, zu hohe Loggertemperatur, niedriger
Batteriestand oder ungültige Messwerte).
*
Funktion steht nur in Oven Tracker Professional zur Verfügung.
Klicken Sie für jeden
Analysemodus im Analysefenster
auf die Schaltfläche
Klicken Sie auf diese Schaltfläche,
um die Messfühlernamen zu
bearbeiten.
*
Eine grafische
Alternative zum
Datapaq­Wert.
BakeChart-
zeigt die Daten in Form einer
Analysiert das
von den einzelnen
Messfühlern erfasste
