Fluke Datapaq Oven Tracker XL2 Kurzübersicht Seite 2

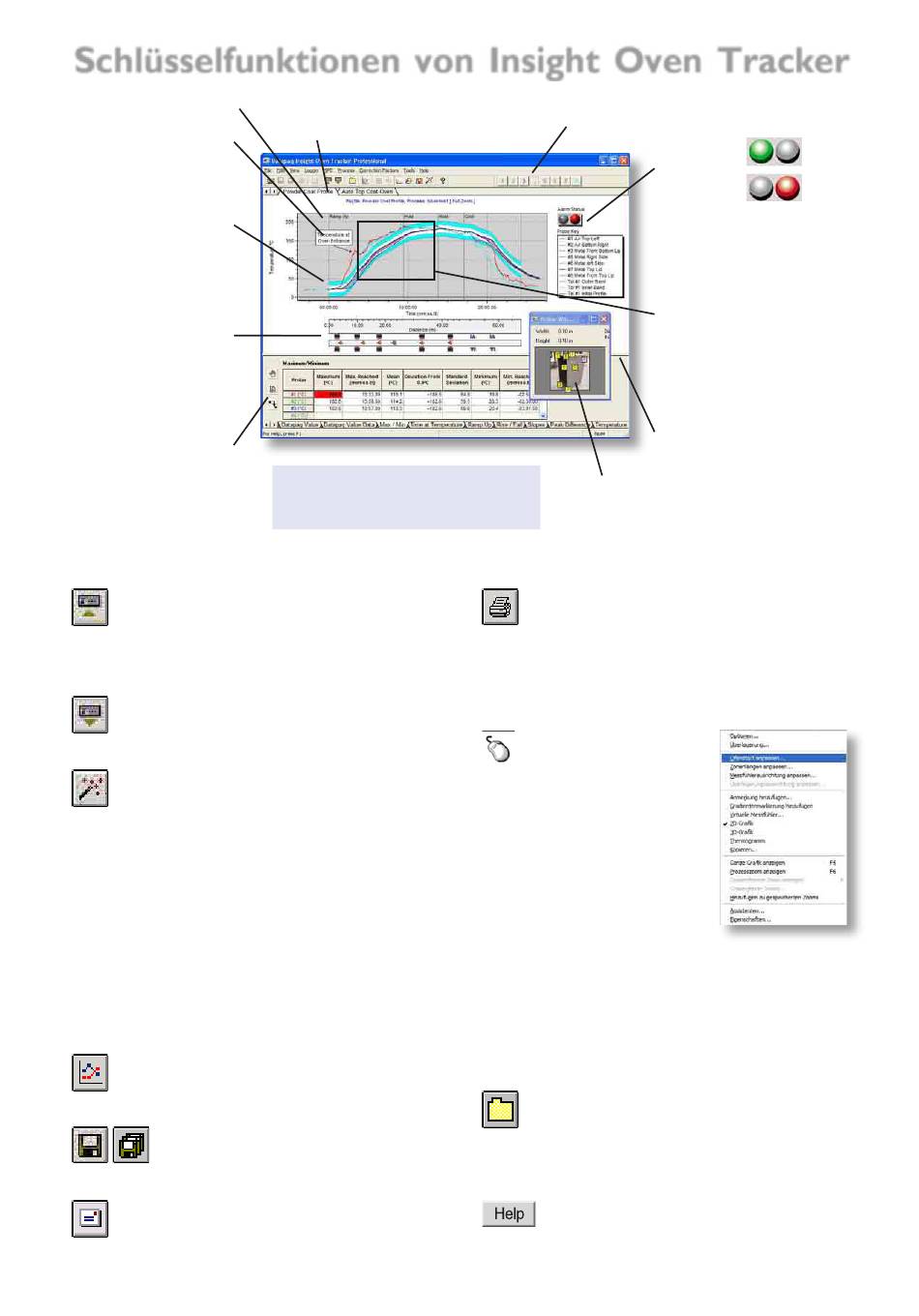

Schlüsselfunktionen von Insight Oven Tracker
Ofenzonenmarkierungen
Anmerkungen Sie
können über Bearbeiten
> Anmerkungen
Kommentare hinzufügen.
Toleranzkurve Liefert
einen Zulässigkeitsbereich,
mit dem das
Temperaturprofil eines
den Ofen durchlaufenden
Produkts verglichen wird
(siehe Online-Hilfe).
Ofenbalken und
Symbole Zeigt eine
Entfernungsachse und eine
Übersicht der Ofensymbole
an. Wählen Sie Ansicht >
Grafikoptionen.
Analysefenster Die
Analysemodi lassen sich über
Registerkarten auswählen
(siehe gegenüberliegende
Seite). Die Daten in den
rot hervorgehobenen
Zellen liegen außerhalb der
Toleranzgrenzen.
Logger rücksetzen
Legen Sie vor der Profilaufzeichnung die
Datenerfassungsparameter fest: Messtakt, mehrere
Durchläufe oder einzelner Durchlauf, Telemetriemodus,
Trigger­Modus und SmartPaq­Anzeige.
Daten herunterladen
Laden Sie nach der Profilaufzeichnung die
erfassten Temperaturwerte auf den Computer herunter.
Assistenten
Wählen Sie einen Assistenten, um sich Schritt für
Schritt durch die verschiedenen Aufgaben führen zu lassen.
• Öffnen Sie eine Paq-
Datei.
• Richten Sie einen neuen
Prozess, einen neuen
Ofen, ein neues Produkt
oder ein neues Rezept
ein.
• Erstellen Sie eine neue
Toleranzkurve für den
Datenvergleich.
• Setzen Sie den Logger
zurück
Statistische Prozessregelung
Macht Entwicklungen in den Analyseergebnissen
sichtbar.
Speichern der Ergebnisse
Speichern Sie die Ergebnisse der
Profilaufzeichnung als Paq­Datei.
Protokoll drucken
Drucken Sie ein umfassendes Protokoll der Daten
und Analysen. Um das Protokoll anzupassen, wählen Sie
Datei > Drucken.
Registerkarten mit Paq-Dateien
Öffnen Sie mehrere Profile und wechseln
Sie zwischen den Profilen hin und her.
Umfassende Informationen zu dieser und
vielen anderen Funktionen finden Sie in der
Online-Hilfe der Insight-Software.
• Laden Sie die Daten
herunter
• Verwenden Sie
die statistische
Prozessregelung, um
Entwicklungen in den
Profilergebnissen zu
erkennen.
• Richten Sie den
Analysemodus Datapaq-
Wert ein (siehe
gegenüberliegende Seite).
Messfühlersymbolleiste Klicken Sie auf die Mess fühler,
um sie aus der Analyse zu entfernen oder anzuzeigen.
Messfühlerfenster Zeigt ein Bild Ihres
Produkts mit den Messfühlerpositionen.
Wählen Sie Prozess > Prozessdetails.
Ergebnisse per E-Mail versenden
Versenden Sie die Profilergebnisse als E­Mail.
Wenn beim Mailempfänger Insight nicht installiert ist,
enthält die E­Mail einen Link, über den die kostenlose
Software Paqfile Viewer heruntergeladen werden kann.
Mit dieser Software lassen sich dann die Messwerte
anzeigen.
Kontextmenü
Klicken Sie mit der rechten
Maustaste auf die Grafik, um ein
Kontextmenü mit den gängigen
Befehlen anzuzeigen.
Überlagerung Überlagern Sie
eine Grafik mit unterschiedlichen
Temperaturprofilen und/oder
Toleranzkurven, um einen direkten
Vergleich zu erhalten.
Ofenstart anpassen
Positionieren Sie die Markierungen
neu, um den Ofenstart und das Prozessende in der Paq­
Datei zu kennzeichnen.
Kopieren Exportiert die Daten einer Paq­Datei –
entweder als Textdaten oder als Tabellendaten – in die
Windows­Zwischenablage.
Zoom Vergrößern Sie verschiedene Bereiche des
Temperaturprofils.
Prozess dateien
Erstellen Sie Musterdateien, die Details Ihres
Prozesses enthalten. Wenden Sie sie auf Ihre Daten an,
um eine schnelle Interpretation und Analyse der Daten
zu ermöglichen.
Hilfe
Klicken Sie in einem beliebigen Dialogfeld auf
die Schaltfläche Hilfe, um Informationen zu der gerade
ausgeführten Aktion zu erhalten.
*
Funktion steht nur in Oven Tracker Professional zur Verfügung.
Warnstatus
Positiv
Eine negative
Anzeige
Negativ
weist auf
Analysedaten
hin, die außerhalb der Toleranz-
grenzen liegen (siehe gegenüber-
liegende Seite) oder auf Probleme
während des Durchlaufs.
Mausgesteuerte Zoom-
funktion Ziehen Sie mit
der Maus ein Feld um den
gewünschten Zoombereich. Die
Daten in der Tabelle und der
Analyse beziehen sich dann nur
auf diesen Bereich.
Verschiebbarer Fenster-
teiler Legen Sie die Größe des
Grafik- und des Analysefensters fest.
*
