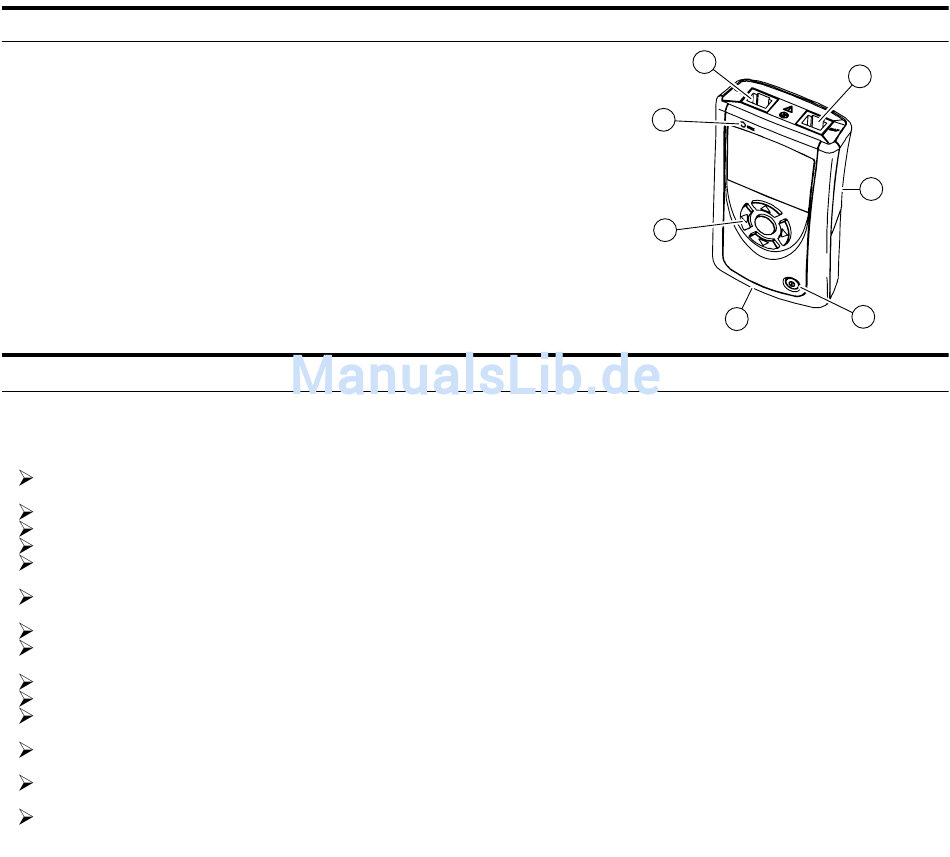

Äußere Merkmale - Verbindungen, Tasten und die LED
RJ-45-LAN-Anschluss
1.
RJ-45-MAP-Anschluss (Kabeltests)
2.
Ein/Aus-Taste
3.
Ausschalten – drücken und gedrückt halten
Hintergrundbeleuchtung – einmal kurzzeitig drücken
USB-Anschluss
4.
Auswahltasten
5.
- Aufwärts/Abwärts-Pfeile zum Navigieren der Auswahl und Anpassen
der Werte
- Links/Rechts-Pfeiltasten zeigen weitere Informationen und
Einstellungen an
- Mittlere Taste auswählen, um eine Auswahl zu bearbeiten oder einen
Wert zu verändern
Verbindungsanzeige-LED
6.
Kensington-Verschluss (an der Rückseite des LinkRunner Pro-Geräts)
7.
LinkRunner Pro liefert Antworten!
Zuerst ein RJ-45-Kabel am Netzwerk-Hub bzw. an der Wandplatte und am LinkRunner Pro-LAN-Anschluss
anschließen. Die folgende Liste von Fragen und Antworten prüfen, um zu sehen, wie LinkRunner Pro zur Lösung von
Problemen beitragen kann.
Häufig gestellte Fragen
Ist dieses Kabel ein gutes Kabel?
Wohin führt dieses Kabel?
Ist dieses Kabel an etwas angeschlossen?
Ist dies ein aktiver Ethernet-Anschluss?
Für welche Geschwindigkeit/Duplexmodus ist
dieses Gerät konfiguriert?
Kann eine Gigabit-Verbindung zum Netzwerk
hergestellt werden?
Kann DHCP verwendet werden?
Kann Verkehr von dieser Verbindung
angezeigt werden?
Ist die PC-NIC OK?
Kann PING verwendet werden?
Besteht eine Netzwerkverbindung?
Welcher Steckplatz und Anschluss
wird verwendet?
Kann das Gerät für Durchsatztests
verwendet werden?
Kann das Gerät an einen 802.1X-Anschluss
angeschlossen werden?
- Tests mit offenem Kabel und einen Wireview
verwenden
- Toner/Signalgeber-Funktion oder Wireview
- Home-Bildschirm verwenden
- Home-Bildschirm verwenden, Link und Frame-Auslastung prüfen
- Home-Bildschirm verwenden, Geschwindigkeit/Duplexmodus prüfen
- Home-Bildschirm verwenden, Geschwindigkeit prüfen
- LinkRunner Pro für DHCP konfigurieren, Link und PING prüfen
- Home-Bildschirm verwenden
- Home-Bildschirm verwenden, Link prüfen
- PING-Bildschirm verwenden
- PING verwenden (Router, DNS, DHCP und
anwendungsspezifische Liste)
- LLDP, CDP, EDP verwenden
- Reflector-Bildschirm verwenden
- Configuration-Bildschirm und LinkRunner Connect-
Anwendung verwenden
1
6
5
4
TM
Office Locator
TM
Office Locator verwenden
2
7
3
