Fluke LinkRunner Pro Anleitung Seite 6

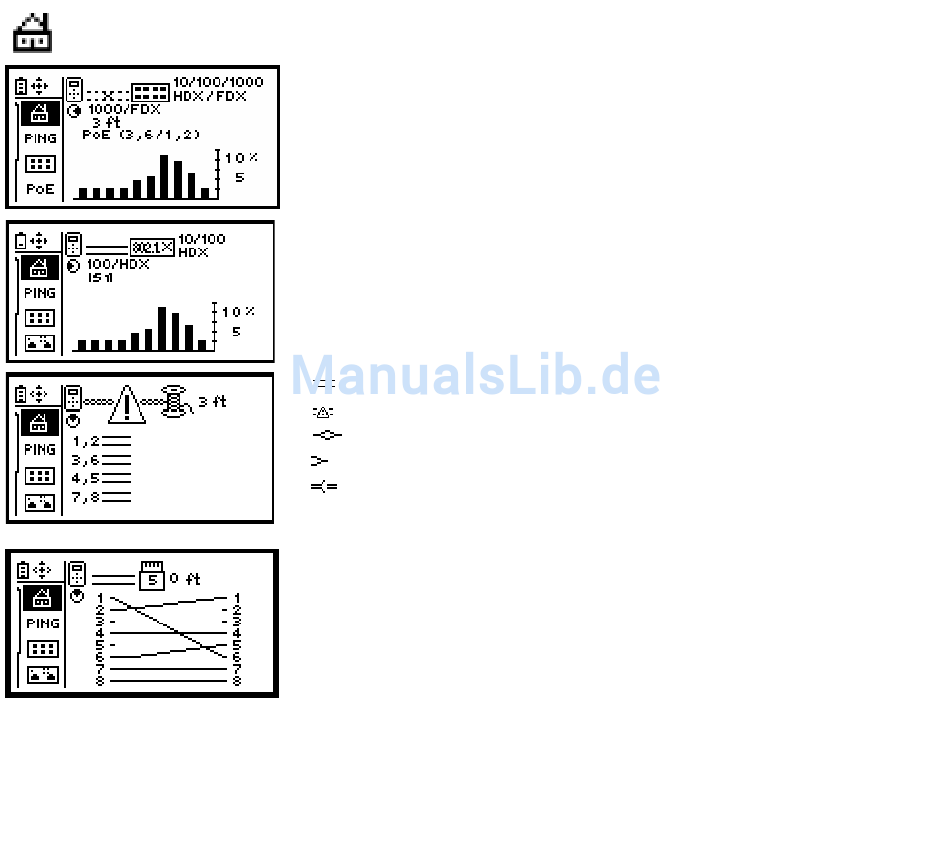

Home-Bildschirm – Verbindungsinformationen und Wiremap-Funktionen
Der Home-Bildschirm zeigt je nach Verbindungstyp Verbindungs- oder
Wiremap-Informationen an. Wenn das RJ-45 Ethernet-Kabel den RJ-45-LAN-
Anschluss mit dem Netzwerk verbindet, zeigt LinkRunner Pro
Verbindungsinformationen an: Verbindung, Geschwindigkeit/Duplexmodus,
Kabellänge zum Netzwerkanschluss und Netzwerkauslastung.
Wenn LinkRunner Pro PoE erkennt, zeigt dieser Bildschirm PoE-Informationen
an. PoE-Spannung und -Drahtpaare angezeigt.
Dieser Bildschirm wird eingeblendet, wenn LinkRunner Pro erfolgreich eine
Verbindung herstellen konnte und 802.1X erkannt und authentifiziert wurde.
Gutes Kabel
Unbekanntes Kabel
Vertauschtes Kabel
Kurzgeschlossenes Kabel
Offenes Kabel - Wenn das RJ-45 Ethernet-Kabel nicht am RJ-45 MAP-
Anschluss des LinkRunner Pro, eines Wireview
Netzwerks angeschlossen ist, zeigt LinkRunner Pro Kabelinformationen an.
Wenn das RJ-45 Ethernet-Kabel am RJ-45 LAN-Anschluss und am RJ-45 MAP-
Anschluss (oder an einem Wireview
LinkRunner Pro Wiremap-Informationen an; einschließlich Länge, offener
Schaltkreise, Kurzschlüssen und Drahtpaarzuordnung.
TM
Office Locator oder des
TM
Office Locator) angeschlossen ist, zeigt
