* Komponenten mit eingeschränktem oder kritischem Zustand können anhand der Systems Insight Display-LEDs, der iLO/
BIOS-Protokolle und des Fehlerbeseitigungs-Handbuchs zum Server identifiziert werden.
** Netzstrom ist nicht verfügbar, Netzkabel ist nicht angeschlossen, es sind keine Netzteile installiert, das Netzteil ist
ausgefallen oder das Netzschalterkabel wurde getrennt.

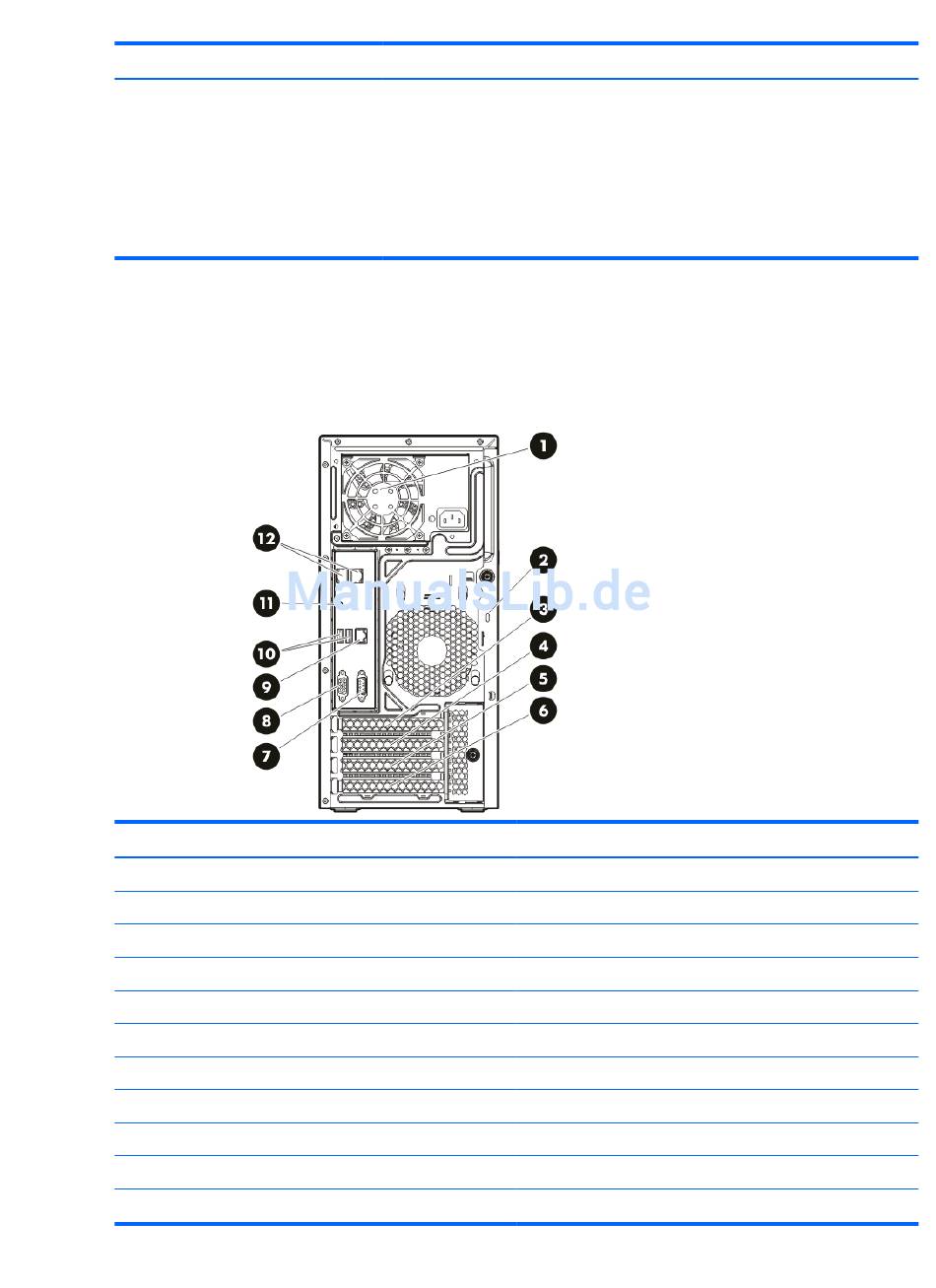

Komponenten auf der Rückseite
Element
1
2
3
4
5
6
7
8
9
10
11
DEWW
Beschreibung
Netz-/Standby-Taste und Netz-LED
Beschreibung
Netzteil
Kensington-Sicherheitsschlitz
Steckplatz 4 PCIe x16 (8, 4, 1)*
Steckplatz 3 PCIe x8 (8, 4, 1)*
Steckplatz 2 PCIe x8 (1)*
Steckplatz 1 PCIe x4 (1)*
Serieller Anschluss
Monitoranschluss
Dedizierter iLO-Port
USB 3.0-Anschlüsse
UID-LED/Schalter
Status
Grüne Daueranzeige = System
eingeschaltet
Grüne Blinkanzeige (1 Hz/Zyklus pro
Sekunde) = Einschaltsequenz läuft
Gelbe Daueranzeige = System im
Standby-Modus
Aus = Kein Strom**
Komponenten auf der Rückseite
3
