OS520, OS520E, OS521, OS522

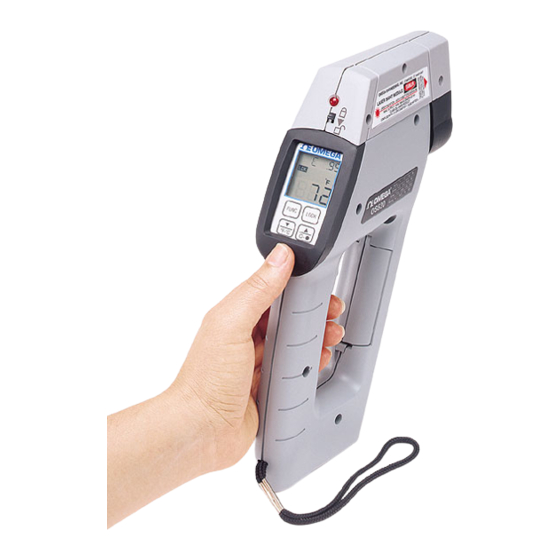

Tragbare Infrarot-Thermometer
HANDBUCH
OS520, OS520E
OMEGASCOPE
OS521
OS522
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omega OS520

Inhaltszusammenfassung für Omega OS520

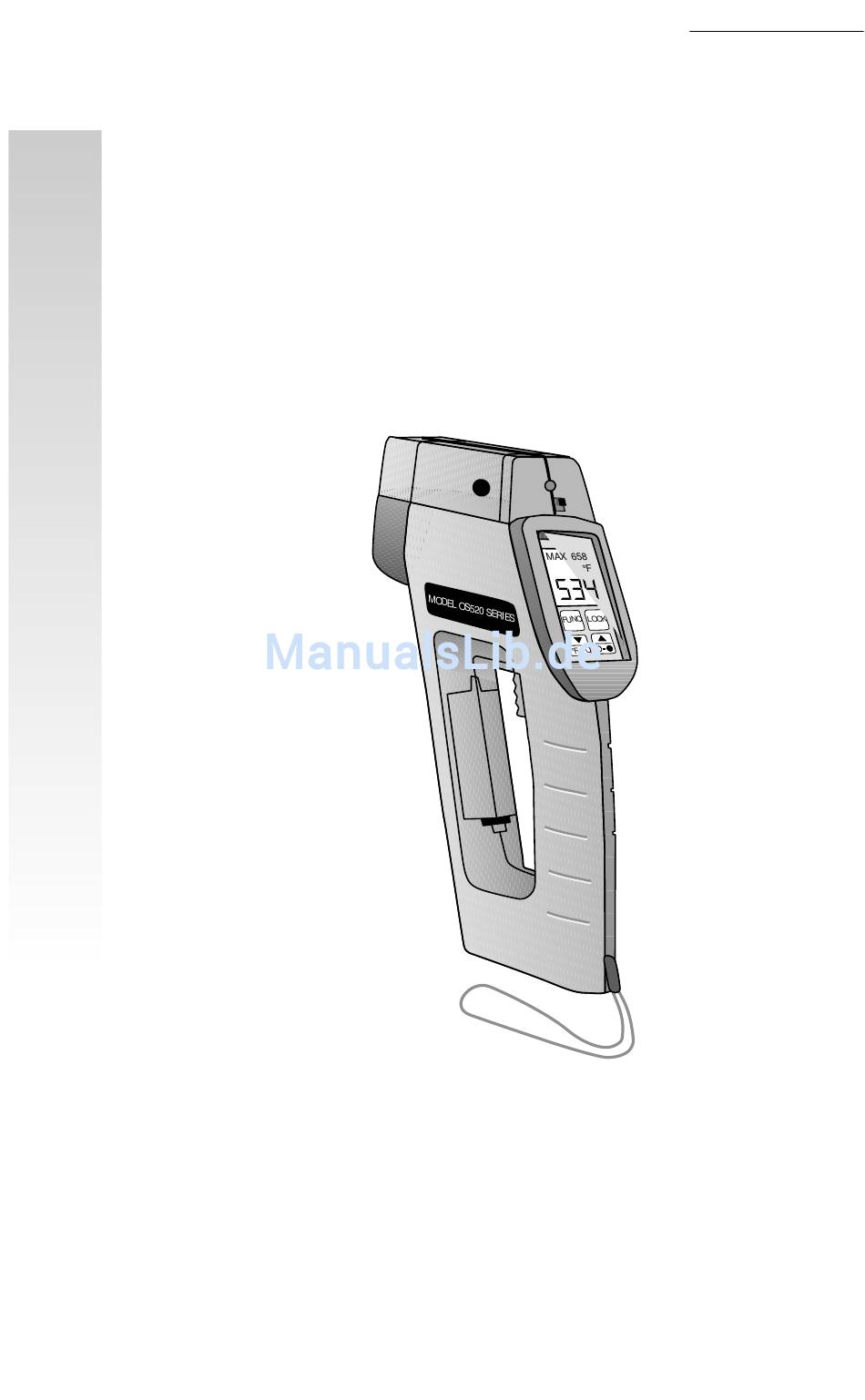

  • Seite 1 HANDBUCH OS520, OS520E OS521 OS522 Autorisierter Distributor für OMEGA Produkte NEWPORT ELECTRONICS GmbH Daimlerstraße 26 D – 75392 Deckenpfronn Tel. 0 70 56 – 93 98 - 0 Fax 0 70 56 – 93 98 - 29 http:// www.omega.de email: info@omega.de OS520, OS520E, OS521, OS522 ®...
  • Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und sollten nicht an Menschen...

  • Seite 3: Garantiebedingungen

    GARANTIEBEDINGUNGEN OMEGA garantiert, daß die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt für das Basisgerät 25 Monate bzw. 13 Monate für das Lasermarker-Modul, ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, daß...
  • Seite 4 Für Ihren gesamten Bedarf der Meß- und Regeltechnik OMEGA … Ihr Partner TEMPERATUR Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör Leitungen: für Thermoelemente, Pt100 und Thermistoren Kalibriergeräte und Eispunkt-Referenz Schreiber, Regler und Anzeiger Infrarot-Pyrometer DRUCK UND KRAFT DMS-Aufnehmer Wägezellen und Druckaufnehmer Positions- und Wegaufnehmer Instrumente und Zubehör...

  • Seite 5: Auspacken

    Auspacken Entnehmen Sie die Packliste und vergewissern Sie sich anhand der Liste, daß alle Komponenten vorhanden sind. Die Stückzahlen sind in Klammern angegeben. Tragbares Infrarot-Thermometer der OS520 Serie (1) Lithium-Batterien Größe AA (4) Tragetasche (1) Analogkabel (1) RS232-Kabel (nur bei OS521 und OS522) (1) 3,5”-Diskette (nur bei OS521 und OS522) (1)
  • Seite 6 Auspacken Diese Seite blieb frei...

  • Seite 7: Inhaltsverzeichnis

    OS520, OS520E, OS521, OS522 Serie INHALT Tragbare Infrarot-Thermometer Seite Auspacken ....................i Abschnitt 1 Allgemeine Beschreibung ............1-1 Einführung ................... 1-1 Bedienungselemente und Komponenten ........1-3 1.2.1 Frontansicht ..................1-3 1.2.2 Rückansicht ..................1-5 Abschnitt 2 Bedienung des Thermometers ..........2-1 Spannungsversorgung des Thermometers ........
  • Seite 8 OS520, OS520E, OS521, OS522 Serie INHALT Tragbare Infrarot-Thermometer Page Abschnitt 5 Fehlersuche ................5-1 Abschnitt 6 Technische Daten ..............6-1 Abschnitt 7 Übersicht der Tastenfunktionen ..........7-1 Anhang A Funktionsprinzip ............... A-1 Anhang B Emissionsfaktoren ..............B-1 Anhang C Bestimmung des Emissionsfaktors ..........C-1...

  • Seite 9: Abschnitt 1 Allgemeine Beschreibung

    • Die über die Tastatur einstellbaren Hi- und Lo-Alarme werden optisch und akustisch gemeldet. • Mit einem Ausgangssignal von 1 mV pro Grad (°C oder °F) lassen sich die OS520 Thermometer an alle gängigen Instrumente wie Schreiber, Datenlogger oder PCs anschließen • Eine serielle Schnittstelle (RS232) ermöglicht die spätere Auswertung der Meßwerte auf einem PC oder Drucker.

  • Seite 10: Das Thermometer Ist Einfach Zu Bedienen

    Robustes und funktionales Design: • Anzeige mit abgedichtetem Bedienfeld. • Ergonomischer Auslöser. • Tragetasche und Handschlaufe für sicheren Transport. • Die Linse ist durch einen Stoßschutz aus Gummi geschützt. Tabelle 1-1. Merkmale der OS520 Serie Infrarot-Thermometer Merkmal OS520 OS520E OS521...

  • Seite 11: Bedienungselemente Und Komponenten

    Thread anschluß Mount Trageschlaufe Wrist Strap Abbildung 1-1. Frontansicht der tragbaren Infrarot-Thermometers OS520 Abbildung 1-2 zeigt eine detaillierte Ansicht der Anzeige, die in Tabelle 1-2 beschrieben ist. Das Thermometer ist wartungsfrei. Nähere Informationen zum Lasermarker entnehmen Sie bitte dem Abschnitt 3.
  • Seite 12 Allgemeine Beschreibung HAL LOBAT °F °C LAL PRN Abbildung 1-2. Anzeige und Tastatur Tabelle 1-2. Beschreibung der Anzeige Element Beschreibung Die Funktion der oberen Anzeigenzeile wird wie folgt angegeben: (Emissionsfaktor) HAL (Hi-Alarmsollwert) MAX (Max.-Wert der Temperatur) LAL (Lo-Alarmsollwert – nur OS521 und OS522) MIN (Min.-Wert Temperatur) AMB (Umgeb.-Temperatur –...

  • Seite 13: Rückansicht

    Thermometers finden Sie in Abschnitt 2.2.1. Netzadapter ac Adapter Input Jack Analogausgang Analog Output Jack (1mV/deg) RS232-Schnittstelle RS-232 Phone Jack (nur OS521 und OS522) (OS521 & OS522 only) Gewinde für Stativmontage Tripod Thread Mount Abbildung 1-3. Rückansicht der tragbaren Infrarot-Thermometer OS520...

  • Seite 14: Für Ihre Notizen

    Allgemeine Beschreibung Für Ihre Notizen...

  • Seite 15: Abschnitt 2 Bedienung Des Thermometers

    Bedienung des Thermometers 2.1 Spannungsversorgung des Thermometers 2.1.1 Batteriebetrieb Drehen Sie das Thermometer um und legen Sie 4 neue Batterien (Mignonzellen, AA) ein wie in Abbildung 2-1 gezeigt. Beachten Sie die richtige Polung der Batterien wie auf dem Batteriefach angegeben. ANMERKUNG Wenn das Statusfeld n leuchtet, sollten schnellst- möglich neue Batterien eingesetzt werden.

  • Seite 16: Bedienung Des Thermometers

    Bedienung des Thermometers 2.2 Bedienung des Thermometers (Ohne Lasermarker-Modul) - Zielen Sie mit dem Thermometer auf das Meßobjekt, indem Sie das Meßobjekt mit einem Auge über die V-förmige Einkerbung anvisieren. Betätigen Sie den Auslöser und halten Sie diesen gedrückt. (Mit Lasermarker-Modul) - Wenn der Lasermarker noch nicht installiert ist, ziehen Sie den Schutzaufkleber an der Oberseite des Thermometers ab (vgl.
  • Seite 17 2,5" 1,3" Entfernung zu Punktgröße 10:1 1,3 cm bei 7,6 cm * Punktgröße bei 90% Energie 24,8 ENTFERNUNG SENSOR/OBJEKT (cm) Abbildung 2-4. Sichtfeld: OS520 und OS520E ENTFERNUNG SENSOR/OBJEKT (ft) 20" 4,8" 4,2" 3,6" 1,0" bei 0 bis 20" 3,0" 1,8"...
  • Seite 18 Bedienung des Thermometers ENTFERNUNG SENSOR/OBJEKT (ft) 6,4" 1,0" bei 0 bis 30" 5,6" 4,8" 4,0" 3,2" 2,4" 1,6" Entfernung zu Punktgröße 30:1 10,0 2,5 cm bei 76 cm * Punktgröße bei 90% Energie ENTFERNUNG SENSOR/OBJEKT (cm) Abbildung 2-6. Sichtfeld: OS522 ** Die Entfernungsangaben beziehen sich auf die Außenkante des Linsen-Stoßschutzes.

  • Seite 19: Meßtechniken

    Bedienung des Thermometers 2.2.1 Meßtechniken Sie können das IR-Thermometer auf 5 verschiedene Weisen ein- setzen, um die Temperaturwerte zu erfassen. • Punktmessung – Messung einzelner Objekte wie Motorlager, Auspuffkrümmer, usw. Zielen Sie auf das gewünschte Objekt und betätigen Sie den Auslöser.

  • Seite 20: Temperatur An Einem Konstanten Punkt

    Bedienung des Thermometers Anmerkung: Die NOTE mittlere Buchse ist Center hole is the der Analogausgang analog output jack Analog- Analog Kabel Cable Schreiber To Schreiber Abbildung 2-7. Anschluß des Thermometers an einen Schreiber Nachdem Sie die Messung beendet haben, betätigen Sie die Taste erneut, um den Auslöser zu entriegeln.

  • Seite 21: Meßbetrieb (Aktiver Betrieb)

    Bedienung des Thermometers 2.3 Meßbetrieb (aktiver Betrieb) Definition: Als Meßbetrieb (im Gegensatz zum Speicherbetrieb) wird der aktive Betriebsmodus bezeichnet, in dem das Thermometer kontinuierlich die Temperatur mißt und anzeigt. Auslöser wird betätigt START STANDBY- MODUS Display verlischt sofort Trigger wird Tabelle 2-1 losgelassen Display verlischt nach...
  • Seite 22 Bedienung des Thermometers Tabelle 2-1. Funktionsablauf bei betätigtem Auslöser (Meßbetrieb)
  • Seite 23 (Modell OS521) °C °C °C (Modell OS522) °C (Modelle OS520 und OS520E) Abbildung 2-9. Grafische Darstellung des Funktionsablaufs In diesen 4 Anzeigenfunktionen gilt: Betätigen Sie die Taste , um zwischen den Temperatur- einheiten °F und °C zu wechseln. Die Taste dient zum Ein- und Ausschalten der Anzeigenbeleuchtung.

  • Seite 24: Einstellen Des Emissionsfaktors

    Bedienung des Thermometers 2.3.1 Einstellen des Emissionsfaktors Detaillierte Informationen zum Emissionsfaktor finden Sie EEE 0.95 in den Anhängen B und C. °C 1. Bestimmen Sie den Emissionsfaktor des Meßobjekts. 2. Zielen Sie auf das Meßobjekt und betätigen Sie den Auslöser. 3.

  • Seite 25: Berechnete Temperaturamzeigen

    Bedienung des Thermometers 2.3.3 Berechnete Temperaturanzeigen Ausgehend vom aktuellen Meßwert berechnet das Thermometer die maximale, minimale, mittlere sowie die Differenz-Temperatur. °C °C °C MAX ist die maximale Tem- MIN ist die minimale Tem- DIF ist die Differenz peratur, die seit Beginn der peratur, die seit Beginn der zwischen den Min.- und Messung (Betätigung des...

  • Seite 26: Alarmfunktionen

    , um den Alarm zu quittieren. ANMERKUNG Der Hi-Alarmsollwert bleibt auch nach dem Ausschalten des Thermometers erhalten. Nach einem Austausch der Batterien oder nach Abschalten des Netzteils werden die Alarmsollwerte auf folgende Temperatur zurückgesetzt: OS520: 399°C OS520E: 538°C OS521: 538°C OS522: 871°C...
  • Seite 27 Bedienung des Thermometers Die Thermometer-Modelle OS521 und OS522 verfügen neben dem Hi-Alarm auch über eine Lo-Alarm. °C • Einstellung eines Lo-Alarms: Betätigen Sie den Auslöser, drücken Sie die Taste halten Sie diese gedrückt, bis die Anzeige zur Einstellung des Lo-Alarms (LAL) erscheint. Betätigen Sie die Taste , um den angezeigten Alarmsollwert zu vergrößern oder...

  • Seite 28: Einstellung Der Umgebungstemperatur-Kompensation (Nur Os521 Und Os522)

    Bedienung des Thermometers 2.3.7 Einstellung der Umgebungstemperatur-Kompensation (nur OS521 und OS522) Die Umgebungstemperatur-Kompensation kann eingesetzt werden, um auch unter den folgenden Bedingungen hoch- genaue Messungen zu erhalten: °C • Das Meßobjekt hat einen kleinen Emissionsfaktor. • Die Umgebungstemperatur am Meßobjekt ist wesent- lich höher als die Temperatur, die um das Thermo- meter herum herrscht.

  • Seite 29: Ausgabe Der Meßwerte An Einen Drucker (Nur Os521 Und Os522)

    Bedienung des Thermometers Nachdem Sie die Messung beendet haben, betätigen Sie die Taste , um den Auslöser zu entriegeln. °C ANMERKUNG Um die Umgebungstemperatur-Kompensation später wieder abzuschalten, betätigen Sie zunächst die Taste , bis Sie zur Funktionsanzeige für die Umgebungs- temperatur-Kompensation (AMB) gelangen.
  • Seite 30 Bedienung des Thermometers Anmerkung: °C NOTE Der RS232- Bottom hole is Anschluß ist die the RS-232 jack unterste Buchse Serial Printer Drucker RS-232 RS232- Digital Kabel Cable 25-poliger 25-pin 'D' 6-pin 6-poliger Stecker Sub-D-Stecker Connector Phone Jack Thermo- To the To the Drucker Printer...

  • Seite 31: (Nur Os521 Und Os522)

    Bedienung des Thermometers 2.3.9 Ausgabe von Meßwerten an einen PC (nur OS521 und OS522) Die Modelle OS521 und OS522 können die Meßwerte auch an einen PC ausgeben, der über ein RS232-Kabel an die °C RJ11-Buchse des Thermometers angeschlossen wird. Schalten Sie den PC ein. Verbinden Sie Thermometer und PC wie in Abbildung 2-11 gezeigt.

  • Seite 32: Auf Dem Bildschirm Erscheint Die Folgende Anzeige

    Bedienung des Thermometers Auf dem Bildschirm erscheint die folgende Anzeige: °C Infrared Thermometer PC Communication Program Select one of two COM ports for your PC serial input/output: Type ‘1’ for COM1 (default) or ‘2’ for COM 2: 1 Depending on the model of thermometer, this program performs one of the following two functions: 1- Logging temperature data in real time...
  • Seite 33 Bedienung des Thermometers Die folgende Abbildung zeigt ein typisches Beispiel für die Anzeige der Meßwerte auf dem Bildschirm des PC. °C 002 S 0.84 TEMP TIME 00:00:00 00:01:00 Abbildung 2-13. Typisches Beispiel für die Meßwertanzeige Nachdem Sie die Messung beendet haben, betätigen Sie die Taste , um die Datenausgabe an den PC zu beenden.

  • Seite 34: Speichern Von Meßwerten (Nur Modell Os522)

    Bedienung des Thermometers 2.3.10 Speichern von Meßwerten (nur Modell OS522) Das Thermometer-Modell OS522 kann bis zu 100 Tempera- tur-Meßwerte abspeichern. Dabei wird die Temperatur °C zusammen mit Emissionsfaktor und Hi-Alarmsollwert in einem nicht-flüchtigen Speicher abgelegt. Diese Werte stehen auch nach einem Wechsel der Batterien oder dem Abschalten der Spannungsversorgung zur Verfügung.

  • Seite 35: Löschen Des Meßwertspeichers

    Bedienung des Thermometers 2.3.11 Löschen des Meßwertspeichers Zum Löschen aller 100 gespeicherten Meßwerte steht die folgende Funktion zur Verfügung: Betätigen Sie den Auslöser und drücken Sie die Taste . Auf dem Display erscheint das Statusfeld j. Betätigen die Tasten in schneller Folge. ANMERKUNG Wenn die beiden Tasten nicht schnell genug nacheinander betätigt wurden, verlischt das Statusfeld...

  • Seite 36: Speicherbetrieb (Passiver Betrieb)

    Bedienung des Thermometers 2.4 Speicherbetrieb (Passiver Betrieb) Definition: Als Speicherbetrieb wird der passive Betriebs- modus des Thermometers bezeichnet, in dem der letzte Meßwert (sowie gespeicherte Meßwerte bei OS522-Modellen) und die eingestellten Parameter auf die Anzeige abgerufen werden können. Auslöser wird betätigt START STANDBY- MODUS...
  • Seite 37 Bedienung des Thermometers Tabelle 2-2. Funktionsablauf im Speicherbetrieb 2-23...

  • Seite 38: Abruf Der Von Der Haltefunktion Gespeicherten Werte

    Bedienung des Thermometers 2.4.1 Abruf der von der Haltefunktion gespeicherten Werte Alle Thermometer-Modelle verfügen über eine automa- 0.95 tische Haltefunktion, die den letzten Meßwert sowie berechnete Werte und Parameter speichert. Diese Informa- °C tionen können mit der Taste in Speicherbetrieb abgerufen werden.
  • Seite 39 Bedienung des Thermometers Wenn Sie die Daten an einen PC übertragen, starten Sie das Programm IRP.EXE, das mit dem Thermometer geliefert wurde (vgl. Schritt 6 in Abschnitt 2.3.9.). °C Betätigen Sie die Taste und halten Sie diese gedrückt, bis die Anzeige für den Datenausdruck (PRN) erscheint. Betätigen Sie die Taste , um die Übertragung an den Drucker oder PC zu starten.
  • Seite 40 Bedienung des Thermometers 2.4.3 Anzeige gespeicherter Temperaturdaten (nur OS522) Die gespeicherten Temperaturwerte können mit den folgenden Schritten zur Anzeige abgerufen werden: Betätigen Sie die Taste und halten Sie diese gedrückt, bis die Anzeige für die Speicherfunktion (MEM) erscheint. °C Wählen Sie mit den Tasten den gewünschten Speicherplatz aus.

  • Seite 41: Abschnitt 3 Das Lasermarker-Modul

    Das Lasermarker-Modul 3.1 Warnhinweise ACHTUNG Bitte beachten Sie unbedingt die folgenden Warnhinweise, um Gesundheitsschäden durch den Laserstrahl zu vermeiden: • ANDERE BEDIENUNGSSCHRITTE ODER EINSTEL- LUNGEN ALS DIE IN DIESEM ABSCHNITT BESCHRIEBENEN KÖNNEN ZU EINER GEFÄHR- DUNG DURCH DEN LASERSTRAHL FÜHREN. •...

  • Seite 42: Beschreibung

    Das Lasermarker-Modul 3.2 Beschreibung Das Lasermarker-Modul ist ein Zubehörteil für die OS520 Thermo- meter-Serie. Es zeichnet das Sichtfeld des Thermometers auf dem Meßobjekt an und erleichtert so das Anvisieren von Objekten in einem Abstand von bis zu 23 Metern. Der Lasermarker ist in zwei Ausführungen verfügbar, mit Punkt- oder kreisförmiger...

  • Seite 43: Bedienung Des Lasermarkers

    Das Lasermarker-Modul 3.3 Bedienung des Lasermarkers Vergewissern Sie sich, daß die Kontakte an Thermometer und Lasermarker-Modul sauber sind (s. Abschnitt 4.3). 3.3.1 Installation des Lasermarkers auf dem Thermometer ANMERKUNG Bei der Installation des Lasermarkers sollte das Thermometer abgeschaltet (ohne Spannungsversorgung) sein. 1.
  • Seite 44 Abbildung 3-6 gezeigt. Dieser parallele Verlauf wirkt sich bei größerer Entfernung weniger deutlich aus. Am Beispiel des Modells OS520 verdeutlicht, ergibt sich bei einem Abstand zum Meßobjekt von 15 Metern und einer Größe des Meßobjekts von 1,5 Metern ein Fehler von 2,6% im Bezug auf die Objektgröße. Bei der Messung von Objekten in geringerer Entfernung vergewissern Sie sich zunächst,...

  • Seite 45: Abnehmen Des Lasermarkers Vom Thermometer

    Das Lasermarker-Modul 3.3.2 Abnehmen des Lasermarkers vom Thermometer ANMERKUNG Bei der Demontage des Lasermarkers müssen Lasermarker-Modul und Thermometer abgeschaltet, d.h. ohne Spannungsversorgung sein. 1. Schalten Sie Thermometer und Lasermarker aus. 2. Drücken Sie den Entriegelungshebel (unterhalb der Betriebsanzeige) nach unten und schieben Sie das Lasermarker-Modul nach hinten (in Richtung der Thermometer-Anzeige), um das Modul abzunehmen (s.

  • Seite 46: Für Ihre Notizen

    Das Lasermarker-Modul Für Ihre Notizen...

  • Seite 47: Abschnitt 4 Wartung

    Wartung 4.1 Austausch der Batterien ANMERKUNG Beim Austausch der Batterien werden alle eingestellten Parameter (d.h. Emissionsfaktor, Hi-Alarm, Lo-Alarm und Umgebungstemperatur) auf die Grundeinstellung zurückgesetzt. Notieren Sie sich diese Parameter, bevor Sie die alten Batterien entnehmen. Das Thermometer arbeitet mit 4 Lithiumbatterien der Größe AA. Zum Austausch der Batterien verfahren Sie wie folgt: 1.

  • Seite 48: Reinigung Der Linse

    Wartung 4.2 Reinigung der Linse Obwohl die Linse relativ robust ist, sollten Sie bei der Reinigung darauf achten, daß Sie die Linse nicht verkratzen. 1. Verwenden Sie Druckluft, um die Linse von Staub und anderen Ablagerungen zu reinigen. 2. Entfernen Sie verbleibende Rückstände mit einem weichen Pinsel oder mit einem angefeuchteten, weichen Tuch.

  • Seite 49: Abschnitt 5 Fehlersuche

    Fehlersuche THERMOMETER Problem Lösung Die Anzeige bleibt 1a. Legen Sie neue Batterien ein. Achten dunkel. Sie auf die korrekte Polarität. 1b. Bei Netzbetrieb vergewissern Sie sich, daß das Netzteil richtig in die Stecktdose eingesteckt und an das Thermometer angeschlossen ist. Vergewissern Sie sich, daß...
  • Seite 50 Fehlersuche Problem Lösung Die Anzeige ist fehlerbe- Reinigen Sie die Linse wie in Abschnitt haftet oder wird nicht 4.2 beschrieben. aktualisiert. Aktivieren Sie die Selbstdiagnose- Funktion des Thermometers mit folgenden Schritten: Betätigen Sie den Auslöser und drücken Sie die Taste , um den Auslöser zu verriegeln.
  • Seite 51 Fehlersuche Problem Lösung Die Temperatur wird Bevor eine genaue Messung möglich fehlerhaft angezeigt. Das ist, muß sich das Thermometer erst auf Thermometer wurde von der Umgebungstemperatur stabilisie- einer extremen Tempera- ren. Bei einem Temperaturunterschied tur (0°C oder 50°C) auf von ±20°C kann dies bis zu 40 Zimmertemperatur Minuten in Anspruch nehmen.
  • Seite 52 Fehlersuche LASERMARKER Problem Lösung Laserstrahl erscheint nicht 1. Vergewissern Sie sich, daß die Kontakte an der Oberseite des Thermometers und am Lasermarker-Modul sauber sind. 2. Installieren Sie das Lasermarker- Modul wie in Abschnitt 3 beschrieben. 3. Vergewissern Sie sich, daß der Auslöser bis zum Anschlag gedrückt ist und der Ein-Taster des Lasermarkers betätigt ist.

  • Seite 53: Abschnitt 6 Technische Daten

    Technische Daten (Soweit nicht anders angegeben, gelten die technischen Daten für alle Modelle.) THERMOMETER Temperatur- OS520: –18°C bis 400°C Meßbereich: OS520E: –18°C bis 538°C OS521: –18°C bis 538°C OS522: –18°C bis 871°C Genauigkeit bei 24°C und OS520: ±1% der Anzeige oder 1,6°C/3°F, Emissionsfaktor >...
  • Seite 54 Länge 1,80 m; 2-adrig, 0,65mm², Stecker 3,5mm Alarm: Über die Tastatur einstellbar OS520: Hi-Alarm, mit akustischem Signal und Statusfeld im Display OS521: Wie OS520, zusätzlich mit Lo-Alarm OS522: Wie OS520, zusätzlich mit Lo-Alarm Meßwertspeicher: OS522: Bis zu 100 Meßwerte können...
  • Seite 55 Technische Daten Spannungsversorgung: Vier 1,5 V Batterien, Größe AA (Lithium- oder Alkali- Zellen) Empfohlene Batterietypen Alkali: Beliebige Markenbatterie Lithium: Eveready Energizer, Modellnummer L91 Lagertemperatur der Batterien: –40°C bis 50°C Netzadapter: Als Option für 220 V AC oder 110 V AC verfügbar, UL/CSA/CE zertifiziert (Eingangsspannung): 220 V AC oder 110 V AC, 50/60 Hz...
  • Seite 56 Technische Daten LASERMARKER-MODUL Wellenlänge (Farbe): 670 nm (rot) Arbeitsabstand: Einzelpunkt: 0,6 bis 22,5 m Kreis 0,6 bis 7,6 m Max. optische Ausgangsleistung: <5mW bei 24°C Umgebungstemperatur, Laser Klasse 3A Sicherheitsklassifizierung: Laser Klasse 3A Maximaler Betriebsstrom: 50mA bei 5,5 V FDA-Klassifizierung: Entspricht 21 CFR Kapitel 1, Abschnitt J Strahlendurchmesser: 5 mm...

  • Seite 57: Abschnitt 7 Übersicht Der Tastenfunktionen

    Übersicht der Tastenfunktionen Taste Funktion • Wählt eine der folgenden Funktionen aus: E , MAX, MIN, dIF, AVG, HAL, LAL, AMB, PRN oder MEM. • Verriegeln/Entriegeln des Auslösers • Ein-/Ausschalten von Hi- und Lo-Alarm • Ein-/Ausschalten der Umgebungs- temperatur-Kompensation • Ein-/Ausschalten der Datenausgabe an Drucker oder PC •...
  • Seite 58 Übersicht der Tastenfunktionen Für Ihre Notizen...

  • Seite 59: Anhang A: Funktionsprinzip

    Anhang A: Funktionsprinzip Thermische Strahlung Objekte übertragen Wärme in Form von elektromagnetischen Wellen, Wärmeleitung oder Konvektion. Alle Objekte mit einer Temperatur oberhalb des absoluten Nullpunkts (-459°F, -273°C oder 0 K) strahlen Energie ab, wobei die Menge der abgestrahlten Wärmeenergie mit der Temperatur zunimmt. Infrarot-Thermometer messen diese Wärmeenergie und können daraus die Temperatur des Objekts berechnen, wenn der Emissionsfaktor bekannt ist.

  • Seite 60: Schwarzkörper

    Anhang A: Funktionsprinzip Schwarzkörper Wenn Wärmestrahlung auf ein Objekt trifft, wird ein Teil der Strahlung absorbiert. Ein weiterer Teil der Strahlung durchdringt das Objekt, und ein weiterer Teil wird reflektiert. Ein Schwarz- körper ist definiert als ein ideales Objekt, das alle auftreffende Strahlung absorbiert.

  • Seite 61: Berechnung Der Temperatur

    Anhang A: Funktionsprinzip Das Wien’sche Gesetz beschreibt den exakten mathematischen Zusammenhang zwischen der Temperatur eines Schwarzkörpers und der Wellenlänge, bei der das Maximum der Strahlungsinten- sität liegt. 2,898 = Wellenlänge in µm T = Temperatur in Kelvin Berechnung der Temperatur Der Nettobetrag der von einem Objekt abgestrahlten thermischen Leistung ist, wie gezeigt, vom Emissionsfaktor, seiner Temperatur und der Temperatur der Objektumgebung abhängig.

  • Seite 62: Sichtfeld Der Optik

    Anhang A: Funktionsprinzip Sichtfeld der Optik Ein weiterer wichtiger Einflußfaktor für eine genaue Infrarot- Temperaturmessung ist die Größe des Objekts und der Abstand zwischen Objekt und Thermometer. Alle optischen Instrumente (wie Kamera, Mikroskop oder Infrarot-Thermometer) haben ein Sichtfeld, innerhalb dessen sie alle Objekte “sehen”. Das Infrarot- Thermometer mißt die abgestrahlte Energie aller Objekte, die innerhalb des Sichtfelds liegen.

  • Seite 63: Anhang B: Emissionsfaktoren

    Anhang B: Emissionsfaktoren Tabelle B-1 führt Richtwerte des Emissionsfaktors einiger gängiger Materialien auf. Der tatsächliche Emissionsfaktor ist stark vom Zustand der Oberfläche abhängig. Dies gilt besonders für Metalle. Weiterhin kann sich der Wert bei einigen Materialien je nach Wellenlänge und Temperatur ändern.
  • Seite 64 Anhang B: Emissionsfaktoren Material Emissionsfaktor (e e ) Abklebeband ............0,95 Asbestplatten .

  • Seite 65: Anhang C: Bestimmung Des Emissionsfaktors

    Die meisten organischen Materialien wie Kunststoffe, Textilien oder Holz haben einen Emissionsfaktor von ca. 0,95. Dies ist auch die Grundeinstellung der OS520/OS520E/0S521/OS522 Thermometer. Für Objekte aus unbekanntem Material oder für sehr genaue Messungen können Sie eine der folgenden Methoden verwenden, um den Emissionsfaktor genau zu bestimmen.
  • Seite 66 Anhang C: Bestimmung des Emissionsfaktors Methode 3 – Abkleben mit Material mit bekanntem Wert Dieses Verfahren eignet sich für Objekte mit einer Temperatur unter 260°C. Kleben Sie das Objekt oder eine Probe des Objektmaterials mit einem Abklebeband ab, dessen Emissionsfaktor bekannt ist. Lassen Sie ausreichend Zeit verstreichen, damit das Abdeckband die Temperatur des Objekts annehmen kann.
  • Seite 67 Anhang C: Bestimmung des Emissionsfaktors Methode 4 – Lackieren Streichen Sie einen Teil des Objekts (oder einer Probe des Objekt- materials) mit einem schwarzen Lack, dessen Emissionsfaktor bekannt ist und lassen Sie den Lack trocknen. Stellen Sie den Emissionsfaktor am Instrument auf den Wert des Lackes ein.
  • Seite 68 Anhang C: Bestimmung des Emissionsfaktors Für Ihre Notizen...

  • Seite 69: Index

    Index Aktiver Betrieb ......2-7 Dauerbetrieb ......2-10 Akustisches Signal ....2-12 Diagnoseprogramm ....5-2 Alarme ......2-12, 2-13 Differenzmessung..... 2-5 Alkali-Batterien ..2-1, 4-1, 6-3 Display Analogausgang ......1-5 Anzeigenarten: AMB ....... 1-4 Austausch der Batterien ..4-1 AVG ....... 1-4 dIF ......
  • Seite 70 Index Fehlerkodes ......5-3 Langzeit-Messung eines Objektes......2-6 Funktionsübersicht Meßbetrieb ......2-8 Lasermarker-Modul: Speicherbetrieb....2-23 Abnehmen vom Thermometer ..... 3-5 Betriebsanzeige .... 2-2, 3-2 Graukörper (Objekte) ..... A-2 Ein-Taster ...... 2-2, 3-2 Installation auf demThermometer ..... 3-3 Kreis ........3-2 Hi-Alarm, Einstellung.... 2-12 Probleme .......
  • Seite 71 Index Tastatur ......... 1-3 Parameter abrufen ....2-24 Tasten: PAS-Kode (Diagnose) ....5-2 und °F-°C ....1-3, 1-4 Passiver Betrieb ...... 2-22 FUNC ......1-3, 1-4 Personal Computer, LOCK ......1-3, 1-4 Anschluß ....... 2-17 - ..... 1-3, 1-4 Tastenfunktionen ..... 7-1 Reinigung der Linse ....
  • Seite 72 Index Für Ihre Notizen...
