Gebrauchsanleitung JENAVAL
1.

Auspacken und Montage

•
Schaumstoffverpackung so legen, daß die Aufprägungen lesbar sind, Klebeband entfernen,
Deckel abheben.
JENAVAL mit Leuchte 6.V 25 W:
Stativ (Bild 1/10). Leuchte HLW 6 V 25 W mit Zwischenoptik, Filterhaus mit Filterwechsler
(Bild 1/16) sowie Rückwand d und Objektivrevolver (Bild 1/6) sind bereits montiert.
JENAVAL mit Beleuchtungseinrichtung Xe/25:
Bei dieser Ausrüstung ist die Leuchte HLW 6 V 25 W und das Filterhaus nicht werkmontiert.
Man verfährt zunächst wie nachfolgend angegeben ist, und montiert danach die Be-
leuchtungseinrichtung Xe/25 nach der Bedienungsanleitung, die dieser Beleuchtungs-
einrichtung beiliegt.
•
Auf die vormontierte Stativ-Baugruppe ist der Vergrößerungswechsler (Bild 1/4) von oben her
in die Schwalbenführung einzusetzen, bis Anschlag nach hinten zu schieben und mit Klemm-
schraube (Bild 2/21) zu fixieren (Steckschlüssel B verwenden).
•
Tischträger mit Kreuztisch d (Bild 3/29) nach Abbildung 3 von oben her in die
Schwalbenführung am Stativ bis Anschlag einschieben und mit Klemmschraube fixieren
(Steckschlüssel B verwenden).
•
Kondensorführung mit Triebknopf (Bild 1/14) bis Anschlag absenken. Kondensoreinhänger
mit den Kondensoren 0,9 und 0,12 von links her an die Kondensorführung ansetzen, auf
unteren Anschlag aufsitzen lassen und mit Klemmschraube (Bild 3/30) klemmen.
Kondensor mit Triebknopf (Bild 1/14) bis Anschlag anheben.
•
Objektive einschrauben, vorteilhaft so, daß bei. Drehen des Revolvers im Uhrzeigersinn das
jeweils nächststärkere Objektiv in Arbeitsstellung rastet; schwächstes Objektiv in Auge Nr. 1.
•
Binokulartubus ansetzen und klemmen; Okulare einsetzen, das stellbare Okular gehört in den
rechten Stutzen des Binokulartubus.
•
Filter in Filterwechsler (Bild 1/15) einsetzen: Orientieren Sie sich bitte bei 3.2.
•
Linke und rechte Handauflage (Bild 1/11) an den Fuß des Mikroskops anlegen und nach
Ihrem Ermessen ausrichten, so daß Sie Fokussier- und Tischtriebe mit bequem aufliegender
Hand bedienen können,
2. Vorbereitungen zur Inbetriebnahme des Gerätes
Bertrandlinse ausschalten: dazu Zugstange (Bild 2/19) einschieben.
Fotoausgang ausschalten: dazu Zugstange (Bild 2/20) einschieben.
•
Netzstecker an das Netz anschließen.

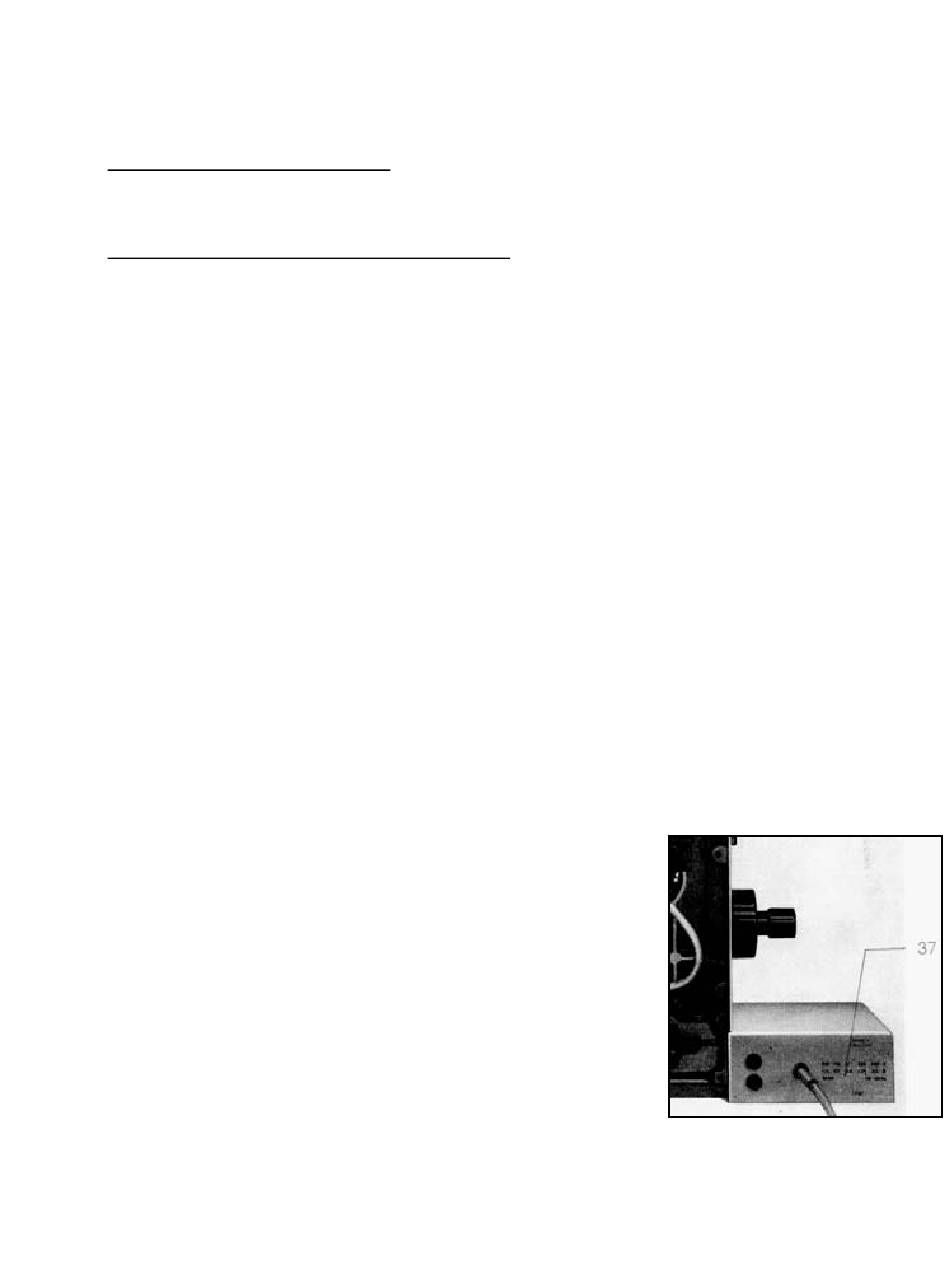

Achtung! Nennspannung des Netzes, muß mit der auf der
Rückseite des Mikroskops, markierten Betriebsspannung
übereinstimmen,(nebenstehendes Bild /37).
Umstellen der Betriebsspannung siehe bei 5.2.
•
Leuchte einschalten
Spannungsreglerknopf (Bild 2/25) drehen, Einschaltrast überfahren und Spannung auf ca. 4,8
Volt regeln (schwarz markierter Bereich in der Skalenmitte).
•
Dämpfungsfilter einschalten
Filterwechsler (Bild 1/16) auf Ziffer 1 (oder nach Bedarf auf andere Position) stellen.
30-G0020c-1 / S. 3
