TESTBOY TV435 Bedienungsanleitung Seite 6


Stromring mit x10 Windungen für direkte Niederstrommessungen

Ableitstrommessung (Leckstrommessung) direkt am Schutzleiter

Fehlerstrommessung mittels Differenzstrommessung an L-N-Leitern

Nutzbar bis zu einem Laststrom von 16 A
1. Schukostecker für den Anschluss an die
Steckdose
2. Ring für Differenzstrommessungen
zwischen L-N Leitern
3. Ring für Leckstrommessungen am
PE-Leiter
4. Ring mit x1 Windung für Strommessungen
6

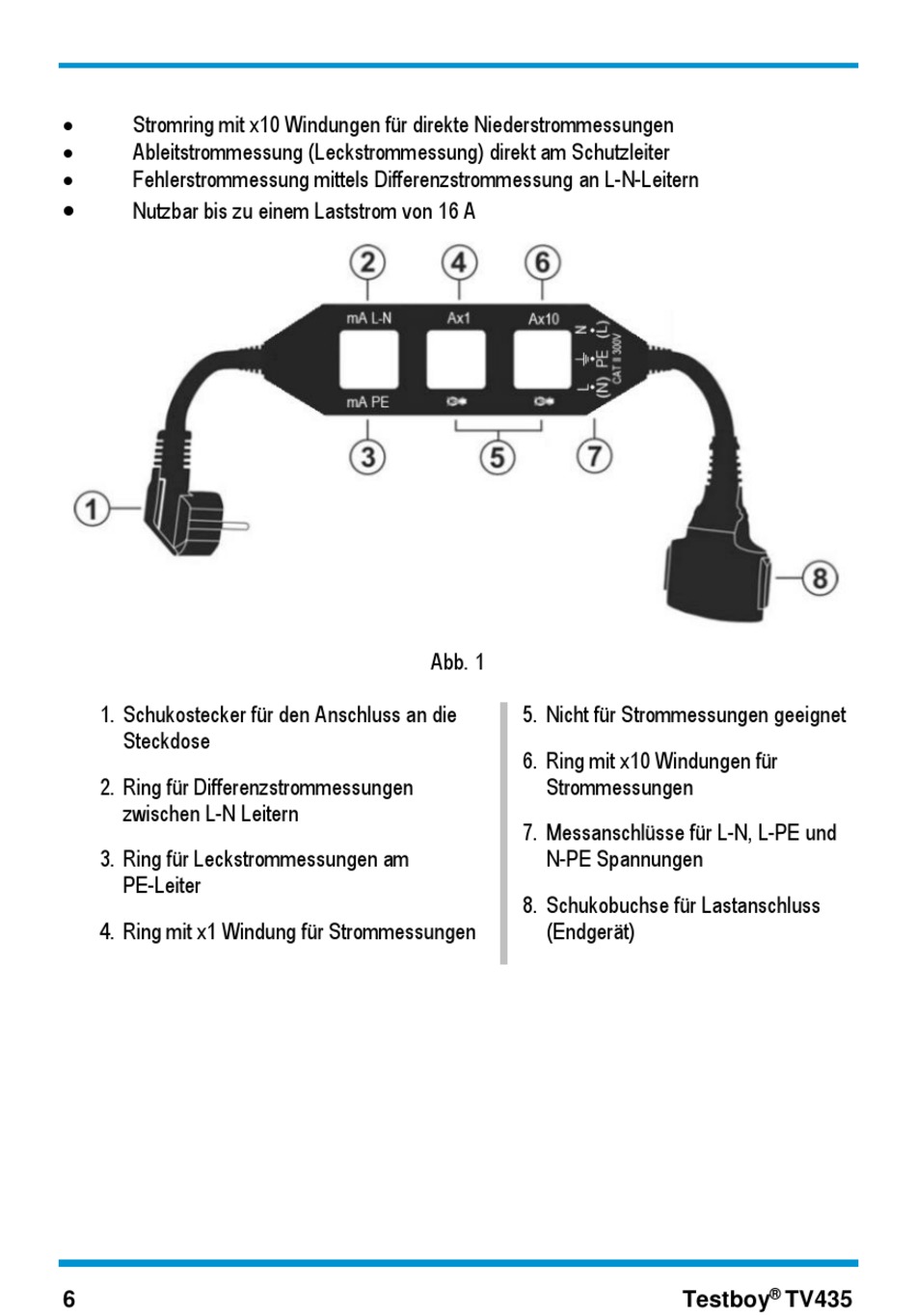

Abb. 1
5. Nicht für Strommessungen geeignet
6. Ring mit x10 Windungen für
Strommessungen
7. Messanschlüsse für L-N, L-PE und
N-PE Spannungen
8. Schukobuchse für Lastanschluss
(Endgerät)
®
Testboy TV435
