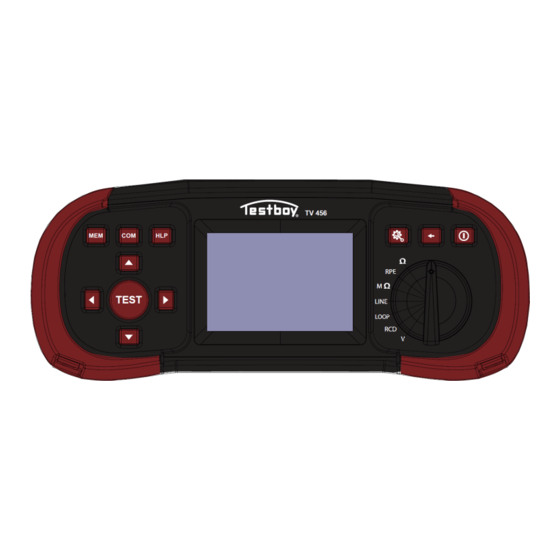

TESTBOY TV 456 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. TESTBOY Anleitungen
  4. Prüfgeräte
  5. TV 456
  6. Benutzerhandbuch

TESTBOY TV 456 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®

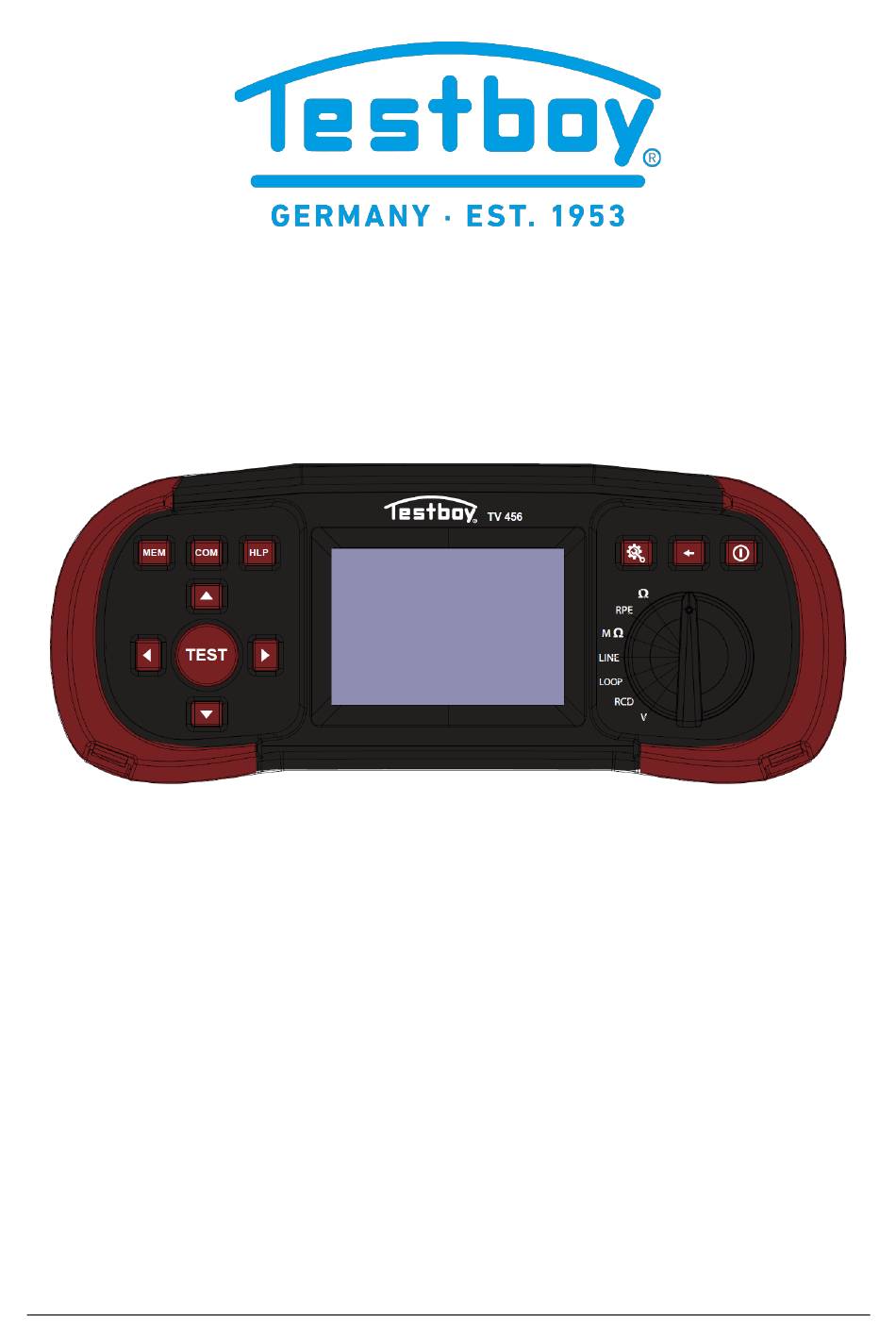

Testboy
TV 456
Benutzerhandbuch
Version 1.4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TESTBOY TV 456

Inhaltszusammenfassung für TESTBOY TV 456

  • Seite 1 ® Testboy TV 456 Benutzerhandbuch Version 1.4...

  • Seite 2: Inhaltsverzeichnis

    Rückseite Aufbau des Displays 3.4.1 Klemmenspannungsüberwachung 3.4.2 Akkuanzeige 3.4.3 Feld für Meldungen 3.4.4 Akustische Warnungen 3.4.5 Hilfebildschirme Gerätesatz und Zubehör 3.5.1 Standardausstattung TESTBOY TV 456 3.5.2 Optionales Zubehör Betrieb des Instruments Funktionswahl Einstellungen Messungen Isolationswiderstand Durchgangsprüfung 5.2.1 R Low Test 5.2.2 Durchgangsprüfung...
  • Seite 3 TESTBOY TV 456 Wartung Auswechseln von Sicherungen Reinigung Regelmäßige Kalibrierung Garantie und Reparatur Technische Daten Austausch der Sicherung Durchgangswiderstand 7.2.1 Niederohm 7.2.2 Niederstromdurchgang RCD Prüfung 7.3.1 Allgemeine Daten 7.3.2 Berührungsspannung 7.3.3 Auslösezeit 7.3.4 Auslösestrom Fehlerschleifenimpedanz und Fehlerstrom Leitungsimpedanz und Kurzschlussstrom...

  • Seite 4: Vorwort

    Vorwort 1 Vorwort Herzlichen Glückwunsch zu Ihrer Entscheidung für das TESTBOY-Instrument mit Zubehör von TESTBOY. Das Instrument wurde auf der Grundlage umfangreicher Erfahrung entwickelt, die über viele Jahre der Beschäftigung mit Prüfgeräten für elektrische Installationen erworben wurde. Das TESTBOY-Instrument ist als professionelles, multifunktionales, tragbares Prüfinstrument für die Durchführung aller Messungen zur umfassenden Inspektion...

  • Seite 5: Sicherheits- Und Betriebshinweise

    2.1 Warnungen und Hinweise Um bei der Durchführung verschiedener Prüfungen und Messungen das höchste Sicherheitsniveau für den Bediener zu erreichen, empfiehlt Testboy, Ihr TESTBOY- Instrument im guten Zustand und unbeschädigt zu halten. Beim Einsatz des Instruments sind die folgenden allgemeinen Warnhinweise zu beachten: am Instrument bedeutet „Lesen Sie das Handbuch besonders...
  • Seite 6 TESTBOY TV 456 Warnungen und Hinweise Warnungen bezüglich der Messfunktionen: Isolationswiderstand Die Isolationswiderstandsmessung darf nur an stromlosen Objekten durchgeführt ❑ werden! Berühren Sie den Prüfling nicht während der Messung oder bevor er vollständig ❑ entladen ist! Es besteht die Gefahr eines Stromschlags! Wenn eine Isolationswiderstandsmessung an einem kapazitiven Objekt ❑...
  • Seite 7 TESTBOY TV 456 Warnungen und Hinweise Durchgangsprüfungsfunktionen Wenn die Spannung zwischen den Prüfklemmen höher als 10 V (AC oder DC) ❑ ist, wird die Durchgangswiderstandsprüfung nicht durchgeführt. Bevor Sie die Durchgangsmessung ausführen, kompensieren Sie, soweit ❑ erforderlich, den Widerstand der Prüfleitungen.

  • Seite 8: Akku Und Aufladen

    Monate) nicht benutzt wurden, können unvorhersehbare chemische Prozesse auftreten. Ni-MH- und Ni-Cd-Zellen können diesen chemischen Effekten unterworfen sein. Aus diesem Grund kann die Betriebszeit des Geräts während der ersten Lade-Entladezyklen beträchtlich reduziert sein. In dieser Situation empfiehlt Testboy das folgende Verfahren, um die Akkulebensdauer zu verbessern: Verfahren Hinweise Laden Sie des Akkus vollständig.
  • Seite 9 TESTBOY TV 456 Akku und Aufladen Hinweise: Das Ladegerät im Instrument ist ein so genanntes Zellenpack-Ladegerät. Das ❑ bedeutet, dass die Akkuzellen während des Ladens in Serie geschaltet sind. Die Akkuzellen müssen gleichwertig sein (derselbe Ladezustand und Typ, dasselbe Alter).

  • Seite 10: Angewandte Normen

    TESTBOY TV 456 Angewandte Normen 2.3 Angewandte Normen Die Instrumente von TESTBOY werden in Übereinstimmung mit folgenden Vorschriften hergestellt und geprüft: Elektromagnetische Verträglichkeit (EMV) EN 61326 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV- Anforderungen Klasse B (handgehaltene Geräte in kontrollierten...

  • Seite 11: Beschreibung Des Instruments

    TESTBOY TV 456 Vorderseite 3 Beschreibung des Instruments 3.1 Vorderseite Bild 3.1: Vorderseite (Modell TESTBOY TV 456) Legende: 1 Funktionswahlschalter Wählt die gewünschte Funktion aus 2 Setup Taste Zeigt diverse Einstellungsmöglichkeiten an 3 Exit/Back/Return Verlassen/zurück 4 ON/OFF Schaltet das Gerät ein oder aus...

  • Seite 12: Anschlussplatte

    TESTBOY TV 456 Anschlussplatte 3.2 Anschlussplatte Bild 3.2: Anschlussplatte Legende: Prüfanschluss Messeingänge / -ausgänge Buchse für Sonde Schutzklappe Warnungen! Die maximal zulässige Spannung zwischen einem beliebigen ❑ Prüfanschluss und Erde beträgt 600 V! Die maximal zulässige Spannung zwischen den Prüfanschlüssen beträgt ❑...

  • Seite 13: Rückseite

    TESTBOY TV 456 Rückseite 3.3 Rückseite Bild 3.3: Rückseite Legende: Batteriefachdeckel Rückseitiges Informationsschild Befestigungsschraube des Batterie-/Akkufachdeckels Bild 3.4: Batterie-/Akkufach Legende: 1 Sicherung F1 2 Sicherung F2 3 Sicherung F3 4 Akkuzellen Größe AA 5 Akkukontakte...

  • Seite 14: Aufbau Des Displays

    TESTBOY TV 456 Aufbau des Displays 3.4 Aufbau des Displays Bild 3.5: Typisches Funktionsdisplay Legende: 1 Funktionszeile Zeigt die ausgewählte Funktion 2 Ergebnisfeld Zeigt Haupt- und Teilergebnisse der Messung GUT/SCHLECHT/ABBRUCH/START/WARTEN/… 3 Statusleiste 4 Aktive Zeigt symbolisierte Stecker, benennt die Stecker in Spannungsanzeige Abhängigkeit von den Messungen, zeigt die...

  • Seite 15: Akkuanzeige

    TESTBOY TV 456 Aufbau des Displays 3.4.2 Akkuanzeige Die Anzeige gibt den Ladezustand der Akku an, und ob ein externes Ladegerät angeschlossen ist. Anzeige der Akkukapazität. Schwacher Akku. Der Akku ist zu schwach, um ein korrektes Ergebnis zu garantieren. Ersetzen Sie die Batterien oder laden Sie die Akkus auf.

  • Seite 16: Hilfebildschirme

    TESTBOY TV 456 Aufbau des Displays Achtung! Phasenspannung an der PE-Klemme! Stoppen Sie alle Dauerton Messungen und beseitigen Sie die Störung, bevor Sie mit der Arbeit fortfahren! 3.4.5 Hilfebildschirme HELP (HILFE) Öffnet den Hilfebildschirm. Zu allen Funktionen gibt es Hilfe-Menüs. Das Hilfe-Menü enthält Prinzipschaltbilder zur Illustration, wie das Instrument an die elektrische Anlage anzuschließen ist.

  • Seite 17: Gerätesatz Und Zubehör

    TESTBOY TV 456 Gerätesatz und Zubehör 3.5 Gerätesatz und Zubehör 3.5.1 Standardausstattung TESTBOY TV 456 Instrument ❑ Kurzanleitung ❑ Produktprüfdaten ❑ Garantieerklärung ❑ Konformitätserklärung ❑ Netzmesskabel ❑ Universalprüfkabel ❑ Drei Prüfspitzen ❑ Drei Krokodilklemmen ❑ Satz NiMH-Akkuzellen ❑ Netzteiladapter ❑...

  • Seite 18: Betrieb Des Instruments

    TESTBOY TV 456 Betrieb des Instruments 4 Betrieb des Instruments 4.1 Funktionswahl Zum Auswählen einer Prüffunktion muss der FUNKTIONSWAHLSCHALTER benutzt werden. Tasten: Wählen der Prüf-/Messfunktion: V Spannung und Frequenz und Phasenfolge. ❑ RCD RCD-Prüfung ❑ FUNKTIONS- LOOP Fehlerschleifenimpedanz ❑ WAHLSCHA LINE Leitungsimpedanz ❑...

  • Seite 19: Einstellungen

    TESTBOY TV 456 Einstellungen 4.2 Einstellungen Um das Setup-Menü aufzurufen, drücken Sie die SETUP Taste. Im Setup-Menü können die folgenden Einstellungen vorgenommen werden: Datum/Uhrzeit: Internes Datum und Uhrzeit einstellen ❑ Isc-Faktor: Einstellung des Skalierungsfaktors für Kurz-/Fehlstrom ❑ RCD-Norm: Wählen Sie eine nationale Norm für die RCD-Prüfung ❑...

  • Seite 20: Messungen

    Schritt 3: Vergewissern Sie sich, dass an dem zu prüfenden Gegenstand keine Spannungen anliegen. Schließen Sie die Messleitungen an den TV 456 an. Schließen Sie die Prüfkabel an den zu prüfenden Gegenstand an (siehe Abbildung 5.2), um die Isolationswiderstandsmessung durchzuführen.
  • Seite 21 TESTBOY TV 456 Messungen Bild 5.2: Anschluss des Universalprüfkabels Schritt 4: Überprüfen Sie die angezeigten Warnungen und den Klemmenmonitor, bevor Sie die Messung starten. Wenn angezeigt wird, drücken Sie die TEST Taste. Nach Abschluss der Messung werden die Messergebnisse zusammen mit der Angabe oder angezeigt.

  • Seite 22: Durchgangsprüfung

    TESTBOY TV 456 Messungen 5.2 Durchgangsprüfung Es stehen zwei Unterfunktionen für die Durchgangsprüfung zur Verfügung: R Low, ca. 240 mA Durchgangsprüfung mit automatischer Umpolung ❑ Kontinuierliche Durchgangsprüfung mit niedrigem Strom (ca. 4 mA), nützlich bei ❑ der Prüfung induktiver Systeme 5.2.1 R Low Test...
  • Seite 23 TESTBOY TV 456 Messungen Schritt 3: Verbinden sie das Prüfkabel mit dem TV 456. Bevor Sie eine R Low Messung durchführen, kompensieren Sie den Widerstand der Messleitungen wie folgt: 1. Schließen Sie die Messleitungen zunächst kurz, wie in Abbildung 5.5 Bild 5.5: kurzgeschlossene Messleitungen...

  • Seite 24: Durchgangsprüfung

    TESTBOY TV 456 Messungen Bild 5.7: kurzgeschlossene Messleitungen Angezeigte Ergebnisse: R....Hauptresultat des LowΩ-Widerstands (Durchschnitt aus R+ und R-) R+....Niederohmiges Teilergebnis mit positiver Spannung an der L-Klemme R-....Niederohmiges Teilergebnis mit positiver Spannung an der N-Klemme Achtung! Niederohmmessungen sollten nur an spannungsfreien Objekten durchgeführt ❑...
  • Seite 25 TESTBOY TV 456 Messungen Bild 5.8: kurzgeschlossene Messleitungen Schritt 2: Stellen Sie den folgenden Grenzwert mit den Navigationstasten ein: Limit: Begrenzung des Widerstandswerts ❑ Schritt 3: Schließen Sie das Prüfkabel an das Gerät und den zu prüfenden Gegenstand an. Folgen Sie dem in Abbildung 5.9 gezeigten Anschlussplan um die Durchgangsmessung durchzuführen.
  • Seite 26 TESTBOY TV 456 Messungen Bild 5.10: Beispiel für das Ergebnis einer Niederstrom-Durchgangsmessung Angezeigtes Ergebnis: R....Niedriger Stromdurchgangswiderstand als Ergebnis. I....Für die Messung verwendeter Strom Warnung: Schwachstrom-Durchgangsmessungen sollten nur an spannungsfreien Objekten ❑ durchgeführt werden! Anmerkungen: Wenn zwischen den Prüfklemmen eine Spannung von mehr als 10 V anliegt, ❑...

  • Seite 27: Rcd Prüfung

    Der gewählte Nenndifferenzstrom kann mit ½, 1, 2 oder 5 multipliziert werden. 5.3.4 RCD-Typ und Prüfstrom ab Polarität Der TV 456 ermöglicht die Prüfung von allgemeinen (unverzögerten) und selektiven (zeitverzögerten) RCDs. Er eignet sich unter anderem für die Prüfung folgender Typen...

  • Seite 28: Prüfung Selektiver (Zeitverzögerter) Rcds

    TESTBOY TV 456 Messungen Die Startpolarität des Prüfstroms kann mit der positiven Halbwelle bei 0° oder mit der negativen Halbwelle bei 180° gestartet werden. Positive Startpolarität (180°) negative Startpolarität (0°) Bild 5.11: Prüfstrom mit positiver oder negativer Halbwelle 5.3.5 Prüfung selektiver (zeitverzögerter) RCDs Selektive RCDs weisen ein verzögertes Ansprechverhalten auf.
  • Seite 29 TESTBOY TV 456 Messungen So führen Sie eine Berührungsspannungsmessung durch Schritt 1: Wählen Sie die RCD-Funktion mit dem Funktionswahlschalter und den Uc-Modus mit den Navigationstasten. Das folgende Menü wird angezeigt: Bild 5.12: Menü Berührungsspannungsmessung Schritt 2: Stellen Sie die folgenden Messparameter und Grenzwerte ein: IΔn: Nennfehlerstrom...
  • Seite 30 TESTBOY TV 456 Messungen Schritt 4: Prüfen Sie auf eventuelle Warnungen und kontrollieren Sie den Klemmenmonitor auf dem Display, bevor Sie die Messung starten. Wenn alles in Ordnung ist und das angezeigt wird, drücken Sie die Taste TEST. Nach Durchführung der Messung...

  • Seite 31: Rcd Auslösezeit (Rcd Time)

    TESTBOY TV 456 Messungen 5.3.7 RCD Auslösezeit (RCD Time) Die Messung der Auslösezeit dient dazu, die Wirksamkeit eines FI-Schutzschalters zu überprüfen. Dies wird durch eine Prüfung erreicht, bei der ein geeigneter Fehlerzustand simuliert wird. Die Auslösezeiten variieren je nach Norm und sind unten aufgeführt.
  • Seite 32 TESTBOY TV 456 Messungen Schritt 2: Stellen Sie die folgenden Messparameter ein: IΔn: Nennstrom des Differentialauslösers ❑ Type: RCD-Typ ❑ Factor: Nomineller Multiplikator des RCDs ❑ Pol: Startpolarität des Prüfstroms ❑ Schritt 3: Schließen Sie die Leitungen an das Gerät an und folgen Sie dem in Bild 5.13 gezeigten Anschlussplan (siehe Kapitel 5.3.6 Berührungsspannung), um die Messung...

  • Seite 33: Rcd Auslösestrom (Rcd Current)

    TESTBOY TV 456 Messungen 5.3.8 RCD Auslösestrom (RCD Current) Diese Prüfung dient zur Bestimmung des Mindeststroms, der zum Auslösen des FI- Schutzschalters erforderlich ist. Nach dem Start der Messung wird der vom Gerät erzeugte Prüfstrom kontinuierlich erhöht, beginnend bei 0.2xIΔN bis 1.1xIΔN (bis 1.5xIΔN / 2.2xIΔN (IΔN =10 mA) für pulsierende Gleichfehlerströme).

  • Seite 34: Automatischer Test

    TESTBOY TV 456 Messungen Bild 5.18: Beispiel für das Ergebnis einer Auslösestrommessung Angezeigtes Ergebnis: I…....Abschaltstrom Uci....Berührungsspannung t…...……..Auslösezeit Anmerkungen: Die in dieser Funktion eingestellten Parameter werden auch auf alle anderen ❑ RCD-Funktionen übertragen. Die Messung des Auslösestroms des RCD/FI-Schutzschalters wird nur ❑...
  • Seite 35 TESTBOY TV 456 Messungen So führen Sie den automatischen RCD Test durch Schritt 1: Wählen sie mit dem Funktionswahlschalter die Funktion RCD und mit den Navigationstasten den Modus Auto aus. Das Folgende Menü wird angezeigt: Bild 5.19: Menü automatischer RCD Test...
  • Seite 36 TESTBOY TV 456 Messungen Bild 5.20: Schritt 1 automatische RCD-Testergebnisse Nach dem Wiedereinschalten des FI-Schutzschalters fährt die automatische Test-Sequenz automatisch mit Schritt 2 fort. 2. Messung der Auslösezeit mit den folgenden Messparametern: - Prüfstrom von IΔN - Der Prüfstrom wird mit der negativen Halbwelle bei 180° gestartet.
  • Seite 37 TESTBOY TV 456 Messungen Bild 5.22: Schritt 3 automatische RCD-Testergebnisse Nach dem Wiedereinschalten des RCD/FI-Schutzschalters wird die automatische Test-Sequenz automatisch mit Schritt 4 fortgesetzt. 4. Messung der Auslösezeit mit den folgenden Messparametern: - Prüfstrom von 5xIΔN - Der Prüfstrom wird mit der negativen Halbwelle bei 180° gestartet.
  • Seite 38 TESTBOY TV 456 Messungen Bild 5.24: Schritt 5 automatische RCD-Testergebnisse Nach der Durchführung von Schritt 5 wird die automatische Testsequenz des RCD/FI-Schutzschalters mit Schritt 6 fortgesetzt. 6. Messung der Auslösezeit mit den folgenden Messparametern: - Prüfstrom von ½xIΔN - Der Prüfstrom wird mit der negativen Halbwelle bei 180° gestartet.
  • Seite 39 TESTBOY TV 456 Messungen Bild 5.26: Schritt 7 automatische RCD-Testergebnisse 8. Rampentestmessung mit den folgenden Messparametern: - Der Prüfstrom wird mit der negativen Halbwelle bei 180° gestartet. Bei dieser Messung wird der Mindeststrom ermittelt, der zum Auslösen des RCD/FI-Schutzschalters erforderlich ist. Nachdem die Messung gestartet wurde, wird der vom Gerät erzeugte Prüfstrom kontinuierlich erhöht, bis der...

  • Seite 40: Fehlerschleifenimpedanz Und Fehlerstrom

    TESTBOY TV 456 Messungen Anmerkungen: Die x1 automatischen Prüfungen werden bei RCD Typ B mit ❑ Bemessungsfehlerströmen von IΔN = 1000 mA automatisch übersprungen. Die x5 automatischen Tests werden in den folgenden Fällen automatisch ❑ übersprungen: RCD Typ AC mit Bemessungsfehlerströmen von IΔN = 1000 mA RCD Typ A und B mit Bemessungsfehlerströmen von IΔN >= 300 mA...
  • Seite 41 TESTBOY TV 456 Messungen So führen Sie die Fehlerschleifenimpedanzmessung durch Schritt 1: Wählen Sie mit dem Funktionswahlschalter die Funktion LOOP und mit den Navigationstasten den gewünschten LOOP Modus aus. Wählen Sie dann mit den Navigationstasten die gewünschten Werte für die Optionen Typ, Zeit und Strom aus.

  • Seite 42: Fehlerschleifenimpedanzprüfung Rcd

    TESTBOY TV 456 Messungen Bild 5.30: Beispiel für die Ergebnisse der Schleifenimpedanzmessung Angezeigte Ergebnisse: Z....... Impedanz der Fehlerschleife ISC....Voraussichtlicher Fehlerstrom (angezeigt in Ampere) Anmerkungen: Die angegebene Genauigkeit der Prüfparameter ist nur gültig, wenn die ❑ Netzspannung während der Messung stabil ist.
  • Seite 43 TESTBOY TV 456 Messungen Messung der RCD-Auslösegrenze Schritt 1: Wählen Sie mit dem Funktionswahlschalter die Funktion LOOP und mit den Navigationstasten den Modus RCD. Wählen Sie dann mit den Navigationstasten die gewünschten Werte für die Optionen Typ, Zeit und Strom aus. Das folgende Menü wird angezeigt: Bild 5.31: Menü...

  • Seite 44: Die Schleifenimpedanzmessung Rs (Für Einstellbaren Strom)

    TESTBOY TV 456 Messungen Angezeigtes Ergebnis: Z....Schleifenimpedanz ISC.....Voraussichtlicher Fehlerstrom Anmerkungen: Die Messung der Fehlerschleifenimpedanz mit Hilfe der Auslösesperrfunktion ❑ löst normalerweise keinen FI-Schutzschalter aus. Wenn jedoch der Auslösegrenzwert infolge eines durch den Schutzleiter PE fließenden Ableitstroms oder einer kapazitiven Verbindung zwischen den Leitern L und PE überschritten werden kann.
  • Seite 45 TESTBOY TV 456 Messungen Bild 5.33: Funktionsmenü Schleifenimpedanz RS Schritt 2: Schließen Sie die entsprechenden Messleitungen an das Gerät an und befolgen Sie das in Bild 5.29 gezeigte Anschlussschema, um eine Schleifenimpedanz-Rs Messung durchzuführen. Schritt 3: Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen Sie den Klemmenmonitor, bevor Sie die Messung starten.

  • Seite 46: Leitungsimpedanz Und Voraussichtlicher Kurzschlussstrom

    TESTBOY TV 456 Messungen 5.5 Leitungsimpedanz und voraussichtlicher Kurzschlussstrom Die Leitungsimpedanz ist eine Messung der Impedanz der Stromschleife bei einem Kurzschluss zum Neutralleiter (leitende Verbindung zwischen Phasenleiter und Neutralleiter in einem Einphasensystem oder zwischen zwei Phasenleitern in einem Dreiphasensystem). Für die Messung der Leitungsimpedanz wird ein hoher Prüfstrom verwendet.

  • Seite 47: Prüfung Des Spannungsfalls

    TESTBOY TV 456 Messungen Bild 5.36: Messung der Leitungsimpedanz Schritt 3: Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen Sie den Klemmenmonitor, bevor Sie die Messung starten. Wenn alles in Ordnung ist angezeigt wird, drücken Sie die Taste TEST. Nach Durchführung der Messung werden die Ergebnisse auf dem Display angezeigt: Bild 5.37: Beispiel für die Ergebnisse der Leitungsimpedanzmessung...
  • Seite 48 TESTBOY TV 456 Messungen Der Spannungsfall in % wird wie folgt berechnet: So führen Sie die Messung der Leitungsimpedanz durch: Schritt 1: Wählen Sie die Funktion LINE mit dem Funktionswahlschalter und wählen Sie Spannungsfall (V drop) mit den Navigationstasten. Wählen Sie dann mit den Navigationstasten die gewünschten Werte für Optionen Typ, Zeit und Strom.

  • Seite 49: Prüfung Der Phasenfolge

    TESTBOY TV 456 Messungen Klemmenmonitor, bevor Sie die Messung starten. Wenn alles in Ordnung ist und angezeigt wird, drücken Sie die Taste TEST. Nach Durchführung der Messung werden die Ergebnisse auf dem Display angezeigt. Bild 5.39: Beispiel für Messergebnisse der Spannungsfallmessung Angezeigte Ergebnisse: ∆U....Spannungsfall des Prüfpunkts im Vergleich zum Referenzpunkt...
  • Seite 50 TESTBOY TV 456 Messungen Bild 5.40: Menü Phasenfolge Schritt 2: Schließen Sie das Prüfkabel an das Gerät an und folgen Sie dem in Bild 5.41 gezeigten Anschlussplan, um die Phasenfolge zu prüfen. Bild 5.41: Anschlussschema des Prüfkabels Schritt 3: Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen Sie den Klemmenmonitor, bevor Sie die Messung starten.

  • Seite 51: Spannung Und Frequenz

    TESTBOY TV 456 Messungen Bild 5.42: Beispiel eines Phasenfolge-Testergebnisses Angezeigte Ergebnisse: Freq....Frequenz Drehung.....Phasenfolge -.-.- ....Fehlerhafte Messung 5.7 Spannung und Frequenz Spannungsmessungen sollten regelmäßig bei der Arbeit mit elektrischen Anlagen durchgeführt werden (Durchführung verschiedener Messungen und Prüfungen, Suche nach Fehlerstellen usw.). Die Frequenz wird z. B. bei der Ermittlung der Quelle der Netzspannung (Transformator oder einzelner Generator) gemessen.
  • Seite 52 TESTBOY TV 456 Messungen Schritt 2: Schließen Sie das Prüfkabel an das Gerät an und folgen Sie dem Anschlussschema in Abbildung 5.44, um eine Spannungs- und Frequenzmessung durchzuführen. Bild 5.44: Anschlussschema für Spannungs- und Frequenzmessungen Schritt 3: Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen Sie den Klemmenmonitor, bevor Sie die Messung starten.

  • Seite 53: Erdwiderstandsmessung

    Messungen 5.8 Erdwiderstandsmessung Erdwiderstand (Re) 3-Leiter und 4-Leiter-Messmethode 5.8.1 Der TV 456 ermöglicht eine Erdwiderstandsmessung mit der 3-Leiter- und 4-Leiter- Messmethode. Diese Messung entspricht vollständig der Norm EN61557-5. So führen Sie eine Erdwiderstandsmessung durch: Schritt 1: Wählen Sie die Funktion Erdwiderstandsmessung (RPE) mit dem Funktionswahlschalter und wählen Sie den Modus Re mit den Navigationstasten.
  • Seite 54 TESTBOY TV 456 Messungen Folgen Sie dem in Abbildung 5.48 gezeigten Anschlussplan, um die Messung des Erdungswiderstands mit 3 Leitern (ES verbunden mit E) durchzuführen. Bild 5.48: 3-Leiter-Anschlussschema Schritt 4: Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen Sie den Klemmenmonitor, bevor Sie die Messung starten.

  • Seite 55: Spezifischer Erdwiderstand (Ro)

    TESTBOY TV 456 Messungen Spezifischer Erdwiderstand (Ro) 5.8.2 Es ist ratsam, den Erdungswiderstand zu messen, wenn die Parameter des Erdungssystems festgelegt werden (erforderliche Länge und Oberfläche der Erder, geeignete Verlegetiefe des Erdungssystems usw.), um genauere Berechnungen zu erhalten. So führen Sie eine spezifische Erdwiderstandsmessung durch: Schritt 1: Wählen Sie die Funktion Erdwiderstandsmessung (RPE) mit dem...
  • Seite 56 TESTBOY TV 456 Messungen Bild 5.51: Anschlussschema Schritt 4: Überprüfen Sie, ob auf dem Bildschirm Warnungen angezeigt werden, und überprüfen Sie den Klemmenmonitor, bevor Sie die Messung starten. Wenn alles in Ordnung ist angezeigt wird, drücken Sie die Taste TEST, um die Messung zu starten. Das...

  • Seite 57: Wartung

    TESTBOY TV 456 Wartung 6 Wartung 6.1 Auswechseln von Sicherungen Unter der hinteren Batterieabdeckung des TV 456 befinden sich drei Sicherungen. - F3 M 0,315 A / 250 V, 205 mm Diese Sicherung schützt die internen Schaltkreise der Niederohmfunktion, wenn die Prüfspitzen versehentlich an die Netzspannung angeschlossen werden.

  • Seite 58: Technische Daten

    TESTBOY TV 456 Technische Daten 7 Technische Daten 7.1 Austausch der Sicherung Isolationswiderstand (Nennspannungen 50 VDC) Messbereich nach EN61557 von 50 kΩ - 80 MΩ Messbereich (MΩ) Auflösung (MΩ) Toleranz 0,1 – 80 MΩ (0,100 … 1,999) 0,001 ± (5 % + 3 digits) (2,00 …...

  • Seite 59: Durchgangswiderstand

    TESTBOY TV 456 Technische Daten 7.2 Durchgangswiderstand Niederohm 7.2.1 Messbereich nach EN61557-4 von 0,1 Ω - 1999 Ω Messbereich (Ω) Auflösung (Ω) Toleranz 0,1 – 20,0 (0,10 Ω … 19,99 Ω) 0,01 Ω ± (3 % + 3 digits) 20,0 – 1999 (20,0 Ω...

  • Seite 60: Berührungsspannung

    TESTBOY TV 456 Technische Daten Auswahl des RCD-Prüfstroms (Effektivwert berechnet auf 20 ms) gemäß IEC 61009: ½ IΔN 1xIΔN 2xIΔN 5xIΔN RCD IΔ IΔN (mA) √ √ √ √ √ √ 10,5 √ √ √ 1000 √ √ √ 1500 √...

  • Seite 61: Fehlerschleifenimpedanz Und Fehlerstrom

    TESTBOY TV 456 Technische Daten Auslösezeit Messbereich (ms) Auflösung (ms) Toleranz 0 – 300 ±3 ms Berührungsspannung Messbereich (V) Auflösung (V) Toleranz 3,0 – 9,9 -0%/+10% + 5 digits 10,0 – 99,9 -0%/+10% + 5 digits 7.4 Fehlerschleifenimpedanz und Fehlerstrom Zloop L-PE, Unterfunktion Ipfc Der Messbereich entspricht EN 61557-3 für 0,25 –...

  • Seite 62: Leitungsimpedanz Und Kurzschlussstrom

    TESTBOY TV 456 Technische Daten 7.5 Leitungsimpedanz und Kurzschlussstrom Leitungsimpedanz Der Messbereich entspricht EN61557 für 0,25 Ω - 1999 Ω ZLine, L-L, L-N, Ipsc Messbereich (Ω) Auflösung (Ω) Toleranz 0,2 – 9999 (0,20 … 19,99) 0,01 ±5% +5 digits (20,0 … 99,9) 0,1 (100 …...

  • Seite 63: Erdwiderstand

    TESTBOY TV 456 Technische Daten 7.8 Erdwiderstand Messung nach EN61557-5 für 100 – 1999 Ω Messbereich (Ω) Auflösung (Ω) Toleranz 1,0 – 9999 (1,00 – 19,99) 0,01 ±5% +5 digits (20,0 – 199,9) 0,1 (200,0 – 9999) 1 Max. Widerstand des Hilfserders Rh....100 x RE oder 50 kΩ (der niedrigere Wert) Max.

  • Seite 64: Allgemeine Daten

    TESTBOY TV 456 Technische Daten 7.9 Allgemeine Daten Spannung der Stromversorgung…………..9 VDC (61,5-V Batteriezellen, Größe AA) Adapter für die Stromversorgung………….12 VDC / 1000 mA Akku-Ladestrom……………………………..< 600 mA Spannung der geladenen Batterien……….9 VDC (61,5 V, im vollgeladenen Zustand) Aufladedauer…………………………………6 h Betriebsdauer………………………………..15 h Überspannungskategorie…………………..CAT III / 600 V, CAT IV / 300 V...

  • Seite 65: Speichern Von Messungen

    Wert „0“ werden automatisch verworfen. Vor/Bei Messungen sollten Sie darauf achten, dass IDs angelegt werden! 8.1 Übersicht - Der TV 456 kann bis zu 1000 Messungen speichern - Die Liste der Datensätze kann schrittweise abgearbeitet werden - Ein einzelner Datensatz oder alle Datensätze können gelöscht werden - Die IDs für Kunde, Standort und Objekt können bearbeitet werden...

  • Seite 66: Speichern Von Ergebnissen

    TESTBOY TV 456 Speichern von Messungen 8.2 Speichern von Ergebnissen Schritt 1: Wenn die Messung abgeschlossen ist (Bild 8.3), werden die Ergebnisse auf dem Bildschirm angezeigt. Bild 8.3: Letzte Ergebnisse Schritt 2: Drücken Sie die Taste MEM. Es wird nun folgendes angezeigt (Bild 8.4): Bild 8.4: Ergebnisse speichern...
  • Seite 67 TESTBOY TV 456 Speichern von Messungen Schritt 3: Um die Kunden-ID, die Standort-ID oder die Objekt-ID zu ändern, drücken Sie die Taste LINKS. Der folgende Bildschirm wird angezeigt (Bild 8.5): Bild 8.5: ID-Editor Verwenden Sie die Navigationstasten um den ID-Typ auszuwählen und die den Wert der ID zu ändern.

  • Seite 68: Ergebnisse Aufrufen

    TESTBOY TV 456 Speichern von Messungen Jedes einzelne Ergebnis kann in farbigen Buchstaben angezeigt werden: - Grün: gemessen und bestanden - Rot: gemessen, aber nicht bestanden - Schwarz: gemessen, aber nicht bewertet Zusätzliche erhält die blaue Funktionsleiste ein farbiges Feld, das das Gesamtergebnis der Messung angezeigt: - Grün: gemessen und bestanden...

  • Seite 69: Löschen Von Ergebnissen

    TESTBOY TV 456 Speichern von Messungen speichern Sie sie. Diese IDs werden für die folgenden neuen Datensätze nicht mehr verwendet. 8.4 Löschen von Ergebnissen Schritt 1: Um den Speicherbildschirm aufzurufen, drücken Sie die Taste MEM. Wenn keine Messung durchgeführt wurde, wird der letzte Datensatz direkt angezeigt. Wenn eine Messung durchgeführt wurde, wird ein Bildschirm wie in Bild 8.4 angezeigt.
  • Seite 70 TESTBOY TV 456 Speichern von Messungen Bild 8.9: Löschbildschirm Drücken Sie dann die TEST Taste, um alle Datensätze zu löschen und zum Messbildschirm zurückzukehren. Wenn ein einzelner Datensatz gelöscht wird, wird sein Platz im Speicher frei und kann wieder verwendet werden. Die Datensatznummer des gelöschten Datensatzes wird jedoch nicht für neue Datensätze verwendet.

  • Seite 71: Usb Kommunikation

    Schritt 1: Trennen Sie alle Verbindungskabel und Testobjekte vom Gerät. Schritt 2: Verbinden Sie den TV 456 an der USB Schnittstelle (Bild 9.1) mit dem USB-Kabel mit Ihrem PC. Bild 9.1: Der USB Anschluss auf der Oberseite des Gerätes Der USB-Treiber wird automatisch auf einem freien COM-Port installiert und es folgt eine Bestätigung, dass die neue Hardware verwendet werden kann.
  • Seite 72 TESTBOY TV 456 Speichern von Messungen Schritt 3: Starten Sie das Programm, indem Sie auf das Desktop-Verknüpfungssymbol doppelklicken. Schritt 4: Klicken Sie auf „Scan Ports“ (Bild 9.2). Bild 9.2: Ports scannen Schritt 5: Wählen Sie den entsprechenden Anschluss aus und klicken Sie auf „Anschluss öffnen“...
  • Seite 73 TESTBOY TV 456 Speichern von Messungen Bild 9.4: Herunterladen von Datensätzen Schritt 7: Klicken sie auf die Schaltfläche „Excel“, um alle Datensätze in eine Excel-Datei zu exportieren (Bild 9.5). Die exportierten Dateien werden voreingestellt unter „Dokumente“ gespeichert. Bild 9.5: Erzeugen einer Excel-Datei...
  • Seite 74 TESTBOY TV 456 Speichern von Messungen...
  • Seite 75 TESTBOY TV 456 Speichern von Messungen...
  • Seite 76 Das UKCA-Symbol am Instrument bedeutet, dass ein auf den britischen Markt gebrachtes Produkt, die Konformitätsanforderung dieses Marktes erfüllt. © 2022 TESTBOY Der Handelsname Testboy ist in Europa und anderen Ländern eingetragenes oder angemeldetes Warenzeichen. Dieses Werk ist urheberrechtlich geschützt. Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung des Werkes oder Teilen daraus, vorbehalten.
