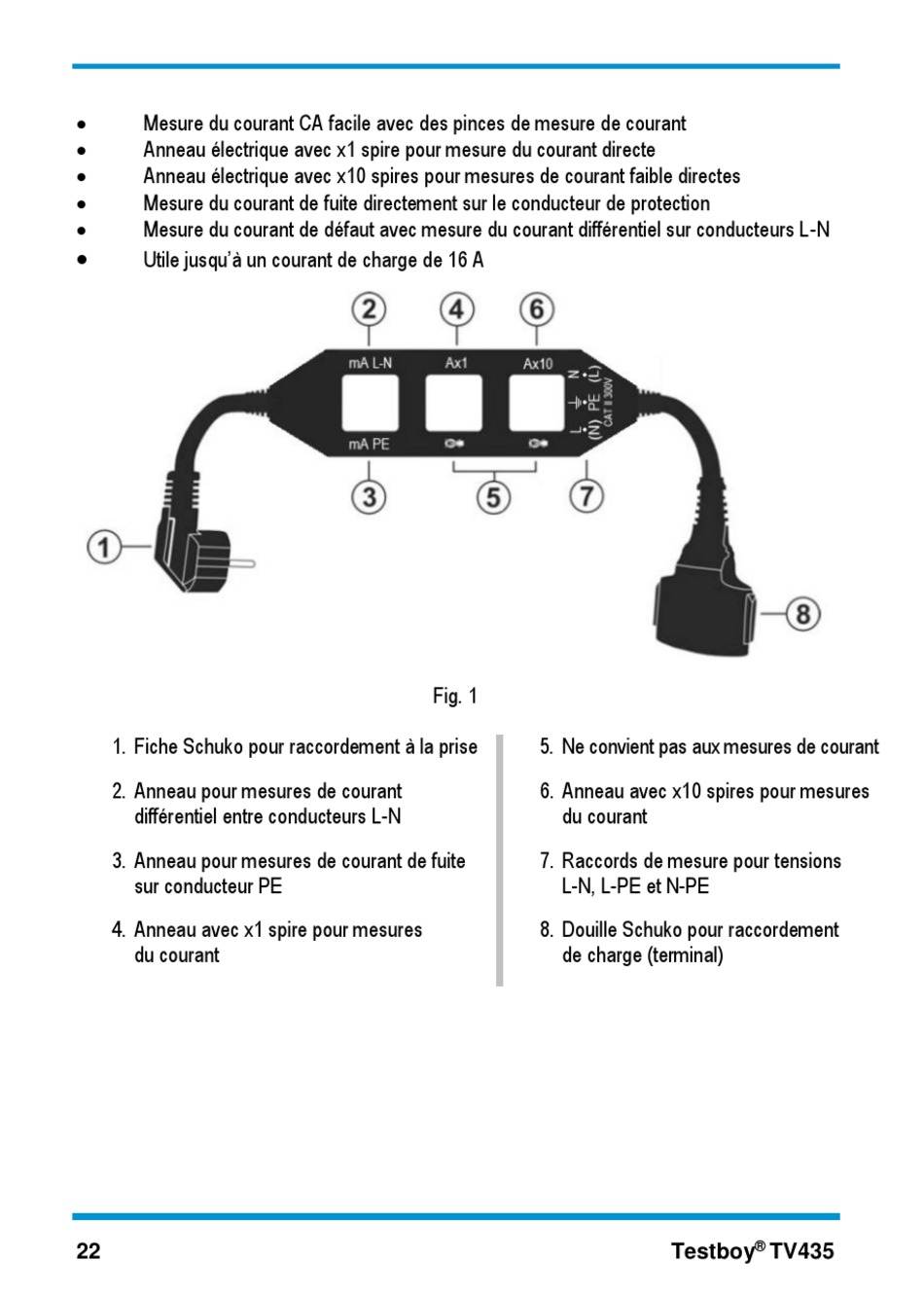

Mesure du courant CA facile avec des pinces de mesure de courant

Anneau électrique avec x1 spire pour mesure du courant directe

Anneau électrique avec x10 spires pour mesures de courant faible directes

Mesure du courant de fuite directement sur le conducteur de protection

Mesure du courant de défaut avec mesure du courant différentiel sur conducteurs L-N

Utile jusqu'à un courant de charge de 16 A
1. Fiche Schuko pour raccordement à la prise
2. Anneau pour mesures de courant
différentiel entre conducteurs L-N
3. Anneau pour mesures de courant de fuite
sur conducteur PE
4. Anneau avec x1 spire pour mesures
du courant
22
Fig. 1
5. Ne convient pas aux mesures de courant
6. Anneau avec x10 spires pour mesures
du courant
7. Raccords de mesure pour tensions
L-N, L-PE et N-PE
8. Douille Schuko pour raccordement
de charge (terminal)
®
