TESTBOY TV 445
Version 1.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TESTBOY TV 445

Inhaltszusammenfassung für TESTBOY TV 445

  • Seite 1 TESTBOY TV 445 Version 1.1...
  • Seite 2 EU (Europäischen Union) hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2013 TESTBOY Die Handelsnamen Testboy sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von TESTBOY in irgendeiner Form oder mit irgendeinem Mittel vervielfältigt oder verwendet werden.

  • Seite 3: Inhaltsverzeichnis

    TESTBOY TV 445 Inhaltsverzeichnis Inhaltsverzeichnis Inbetriebnahmeanleitung ..................4 Sicherheits- und Betriebshinweise ..............4 Beschreibung des Instruments – Frontplatte und Anschlussfeld .......5 Beschreibung des Instruments – Bedeutung von Symbolen ......5 Funktionswahlschalter und Display des Instruments.........7 Handhabung der Batterie ..................8 Wartung......................9 1.6.1 Austausch der Sicherung ................9 Garantie und Reparaturen................10...

  • Seite 4: Inbetriebnahmeanleitung

     550 V! Wartungseingriffe oder Einstellverfahren dürfen nur von kompetenten, befugten  und von Testboy geschulten Personen durchgeführt werden. Verwenden Sie nur von Ihrem Händler geliefertes Standard- oder  Sonderprüfzubehör! Beachten Sie, dass ältere und einige der neuen Sonderprüfzubehörteile mit ...

  • Seite 5: Beschreibung Des Instruments - Frontplatte Und Anschlussfeld

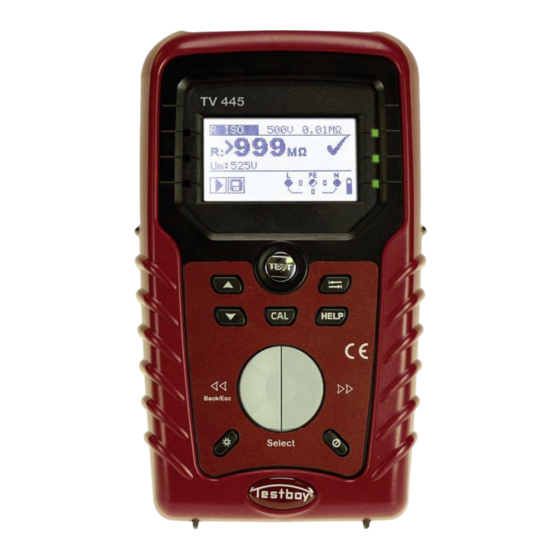

    TESTBOY TV 445 Inbetriebnahmeanleitung 1.2 Beschreibung des Instruments – Frontplatte und Anschlussfeld Beschreibung des Instruments 1. Display 2. Prüftaste 3. Pfeil-Taste 4. Pfeil-Taste 5. Kalibrierung 6. Funktionswähler 7. Hintergrundbeleuchtung 8. Ein-Aus-Taste 9. Help (um zu den Hilfe- Bildschirmen zu gelangen) 10.
  • Seite 6 TESTBOY TV 445 Inbetriebnahmeanleitung L und PE (Schutzleiter) sind aktive Prüfklemmen; die Klemme N sollte zugunsten korrekter Bedingungen der Eingangsspannung ebenfalls angeschlossen sein. Polarität von L und N-vertauscht. Widerstand der Prüfleitungen bei Durchgangsmessung ist nicht kompensiert. Widerstand der Prüfleitungen bei Durchgangsmessung ist kompensiert.

  • Seite 7: Funktionswahlschalter Und Display Des Instruments

    Warnungen und Meldungen. Akustische Warnungen Warnung! An der PE-Klemme wurde eine gefährliche Spannung Dauerton erkannt. 1.4 Funktionswahlschalter und Display des Instruments Abbildung von TESTBOY TV 445 Legende: 1. Funktionswahlschalter 2. Bezeichnung der Funktion bzw. Unterfunktion 3. Messparameter und Grenzwerte 4. Ergebnisfeld In diesem Feld werden das Hauptergebnis und Teilergebnisse zusammen mit dem Status GUT/SCHLECHT/ABBRUCH angezeigt.

  • Seite 8: Handhabung Der Batterie

    TESTBOY TV 445 Inbetriebnahmeanleitung 1.5 Handhabung der Batterie Wenn Batteriezellen ersetzt werden müssen oder vor dem Öffnen des Batterie-  /Sicherungsfachdeckels trennen Sie das gesamte an das Instrument angeschlossene Messzubehör ab und schalten das Instrument aus. Im Inneren des Geräts können gefährliche Spannungen bestehen! Legen Sie die Zellen korrekt ein! Wenn dies nicht richtig geschieht, funktioniert das ...

  • Seite 9: Wartung

    TESTBOY TV 445 Inbetriebnahmeanleitung 1.6 Wartung 1.6.1 Austausch der Sicherung Sicherung M 0,315 A / 250 V, 20 x 5 mm Diese Sicherung schützt die interne Schaltung der Niederohmfunktion, wenn Prüfsonden irrtümlich an Netzspannung angeschlossen werden. Warnungen: Wenn Batteriezellen ersetzt werden müssen oder vor dem Öffnen des Batterie- ...

  • Seite 10: Garantie Und Reparaturen

    Ersatz verfügbar ist. Versandkosten / Rücksendekosten sind nicht rückerstattungsfähig. Testboy ist nicht für Verluste und Schäden aus der Benutzung oder dem Betrieb der Produkte haftbar zu machen. Auf keinen Fall ist Testboy den Kunden gegenüber haftbar für besondere oder indirekte Schäden, Nebenschäden, Entschädigung mit Strafzweck...

  • Seite 11: Schnell-Prüfanleitung

    TESTBOY TV 445 Schnell-Prüfanleitung 2 Schnell-Prüfanleitung 2.1 Leitungsabgleich Starten des Prüfgeräts: 1. Legen Sie voll geladene Batterien ein. 2. Drücken Sie die Ein-/Aus-Taste. 3. Schließen Sie das Prüfkabel am Instrument an. Schritt Wählen Sie zuerst mit dem  Funktionswahlschalter die Durchgangsfunktion (R LOWΩ...

  • Seite 12: Messungen

    TESTBOY TV 445 Messungen 2.2 Messungen 2.2.1 Ständige Spannungs- und Frequenzüberwachung / Phasenfolge Wechselspannungs- und Frequenzmessungen, Phasenfolge Überwacht gleichzeitig die Spannungen zwischen L-N, L-PE und N-PE.  Die Werte werden in Echtzeit angezeigt.  Alarmfunktion bei fehlerhaftem oder nichtvorhandenem Schutzleiter ...
  • Seite 13 TESTBOY TV 445 Messungen Anschauen der Ergebnisse Angezeigte Ergebnisse: Ul(1)-n(2): Spannung zwischen Phasen- und Neutralleiter (oder zwischen den  Phasen L1 und L2) Ul(1)-pe(3): Spannung zwischen Phasen- und Schutzleiter (oder zwischen den  Phasen L1 und L3) Un(2)-pe(3): Spannung zwischen Neutral- und Schutzleiter (oder zwischen den ...

  • Seite 14: Isolationswiderstand - Zum Prüfen Des Mω-Werts Der Isolation Zwischen Den Adern

    TESTBOY TV 445 Messungen 2.2.2 Isolationswiderstand – Zum Prüfen des MΩ-Werts der Isolation zwischen den Adern Die Prüfspannungen können von 50 V bis 1000 V verändert werden.  Auswählbare Grenzwerte können zur schnellen Bewertung der Ergebnisse auf dem  Bildschirm eingestellt werden.
  • Seite 15 TESTBOY TV 445 Messungen TEST Taste drücken und halten, bis sich das Ergebnis stabilisiert hat. Anschauen der Ergebnisse Angezeigte Ergebnisse: R: Isolationswiderstand Um: Prüfspannung des Instruments...

  • Seite 16: Low Ω Zum Prüfen Des Widerstands Von Erdungsleitern Und Potentialausgleichsverbindungen

    TESTBOY TV 445 Messungen 2.2.3 Low Ω zum Prüfen des Widerstands von Erdungsleitern und Potentialausgleichsverbindungen R LOW Ω Durchgangsprüfung 200 mA  Die Polarität wird während der Prüfung automatisch umgepolt (Ergebnisse auf dem  Display angezeigt). Durchgang Niedrigerer Strom, der das System ständig prüft.
  • Seite 17 TESTBOY TV 445 Messungen R LOW Ω: Durchgang TEST TEST Taste drücken Taste drücken, um die Messung zu starten TEST Taste drücken, um die Messung zu stoppen Anschauen der Ergebnisse R LOW Ω Durchgang* Angezeigte Ergebnisse: Angezeigte Ergebnisse: R: Hauptergebnis der Niederohmmessung...

  • Seite 18: Rcd-Prüfung - 3 Funktionen Zum Prüfen Von Rcds

    TESTBOY TV 445 Messungen 2.2.4 RCD-Prüfung – 3 Funktionen zum Prüfen von RCDs. Zum Prüfen der Berührungsspannung an freiliegenden geerdeten leitenden Teilen.  RCD t Zum Prüfen der Zeit, die ein RCD zum Auslösen benötigt.  Auslöseströme können mit x½, x1, x2 und x5 multipliziert werden.
  • Seite 19 TESTBOY TV 445 Messungen Anschlussschaltbild TEST Taste drücken Anschauen der Ergebnisse Angezeigte Ergebnisse: Uc: Berührungsspannung RL: Fehlerschleifenwiderstand Angezeigte Ergebnisse: t: Auslösezeit Uc: Berührungsspannung Angezeigte Ergebnisse: IΔ: Auslösestrom Uci: Berührungsspannung bei IΔ tI: Auslösezeit Angezeigte Ergebnisse: Uc: Berührungsspannung x1, x5, x½: Auslösezeiten...

  • Seite 20: Fehlerschleifenimpedanz

    TESTBOY TV 445 Messungen 2.2.5 Fehlerschleifenimpedanz Zloop Schleifenprüfung mit hohem Strom.  Sehr schnell und effizient zum Prüfen von Stromkreisen, die nicht mit RCD  geschützt sind. Zs rcd Schleifenprüfung mit niedrigem Strom.  Über einen längeren Zeitraum durchgeführte Vielzahl von Prüfungen zugunsten ...
  • Seite 21 TESTBOY TV 445 Messungen TEST Taste drücken Anschauen der Ergebnisse Zloop Zs (RCD) Angezeigte Ergebnisse: Angezeigte Ergebnisse: Z: Fehlerschleifenimpedanz Z: Fehlerschleifenimpedanz Isc: Unbeeinflusster Fehlerstrom Isc: Unbeeinflusster Fehlerstrom Lim: Oberer Grenzwert Lim: Oberer Grenzwert Fehlerschleifenimpedanz (falls Fehlerschleifenimpedanz (falls zutreffend) zutreffend)

  • Seite 22: Leitungsimpedanz - (Phase-Neutral, Phase-Phase)\ Spannungsfall

    TESTBOY TV 445 2.2.6 Leitungsimpedanz – (Phase-Neutral, Phase-Phase)\ Spannungsfall Zline Benutzt zum Prüfen zwischen Phasen bei einem Ein- oder Dreiphasennetz, z.B.  Prüfen L gegen N, L1 gegen L2, L2 gegen L3 usw. ΔU Zum Überprüfen, ob eine Spannung in der Anlage oberhalb der zulässigen Werte ...
  • Seite 23 TESTBOY TV 445 Messungen Anschlussschaltbild Zline ΔU – Spannungsfall TEST Taste drücken Anschauen der Ergebnisse ΔU Zline Angezeigte Ergebnisse: Angezeigte Ergebnisse: ΔU….Spannungsfall Z: Leitungsimpedanz …..Unbeeinflusster Kurzschlussstrom : Unbeeinflusster Kurzschlussstrom Z……Leitungsimpedanz an der Stelle der Lim: Oberer Grenzwert Messung Leitungsimpedanz (falls zutreffend)

  • Seite 24: Erdungswiderstand (Optional)

    TESTBOY TV 445 Messungen 2.2.7 Erdungswiderstand (optional)  Haupt-Erdungsanlagen, Blitzschutzanlagen, örtliche Erdungen usw. können mit der Erdungswiderstandsprüfung überprüft werden. Funktion einstellen Unterfunktion wählen Ω Hoher Grenzwiderstand schaltet  Grenzwert aus, 1 Ω ÷ 5 kΩ Anschlussschaltbild TEST Taste drücken Anschauen der Ergebnisse...
  • Seite 25 TESTBOY TV 445 Messungen...
  • Seite 26 TESTBOY TV 445 Messungen...
  • Seite 27 TESTBOY TV 445...
  • Seite 28 TESTBOY TV 445...
