Quick SBC ADVANCED Benutzerhandbuch Seite 6

INSTALLAZIONE
I
ALIMENTAZIONE DELL'APPARECCHIO
L'apparecchio è già dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete AC
vedere Fig. 2. Prima di alimentare il caricabatterie accertarsi che la tensione di alimentazione, ripor-
tata sull'etichetta dei dati di targa, corrisponda a quella fornita dalla rete AC.
Nell'impianto elettrico deve essere installato un interruttore bipolare dedicato per poter accendere e
spegnere l'apparecchio. L'isolamento tra i contatti delle connessioni sulla rete AC deve essere
come minimo di 3 mm. Le connessioni alla rete AC devono essere realizzate in accordo alle norme
locali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare i cavi dai terminali elettrici del caricabatterie,
accertarsi che l'apparecchio sia scollegato dalla rete AC e dalle batterie.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da un
centro assistenza Quick. Per evitare incidenti l'apparecchio deve essere aperto solo da perso-
nale autorizzato

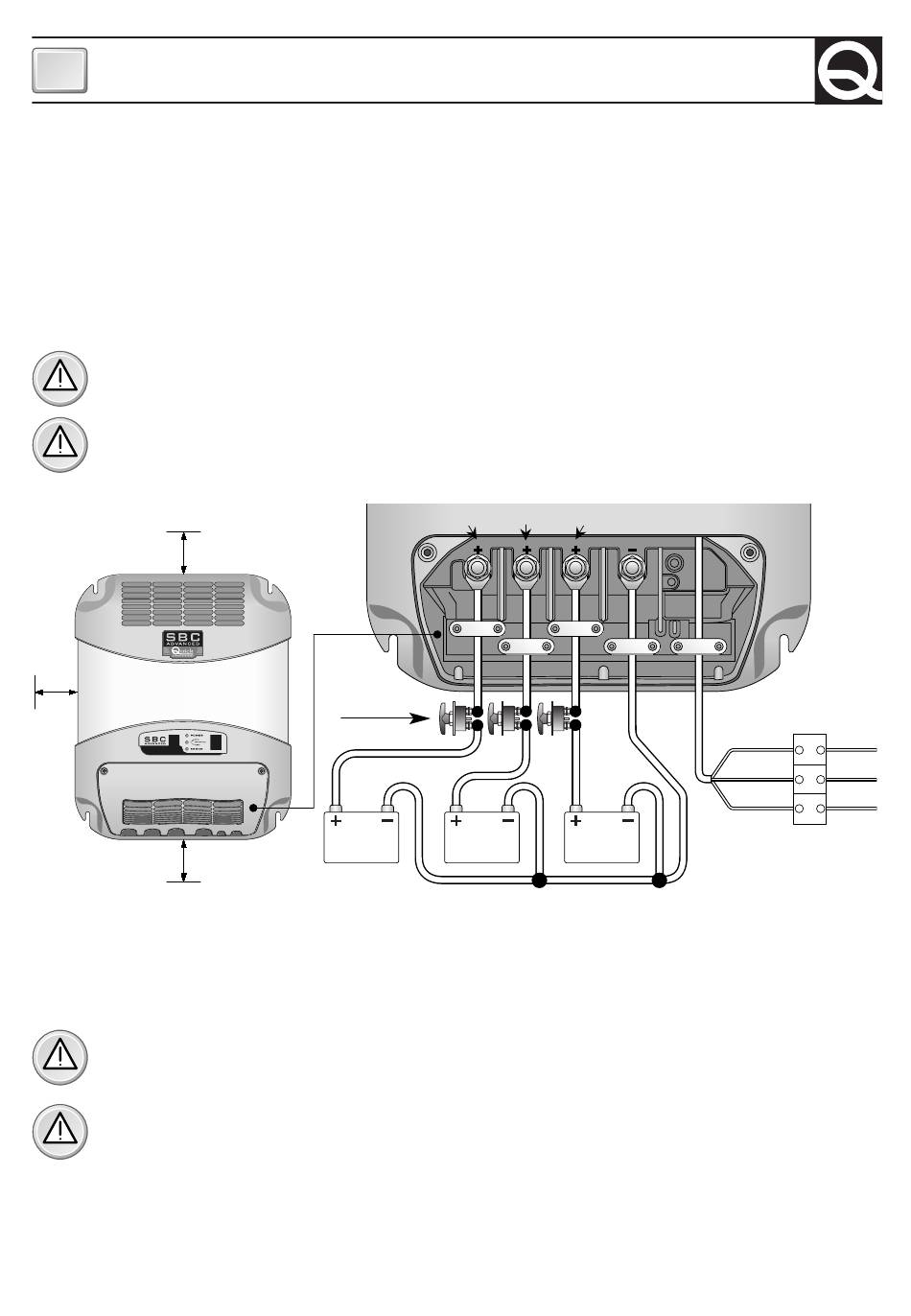

FIG.2
5 cm
5 cm
5 cm
BATTERIE
Per accedere ai terminali di uscita è necessario rimuovere il coperchio inclinato svitando le due viti
che lo serrano in alto (Fig.1 part. A). Prima di effettuare i collegamenti dei cavi provenienti dalla
batteria, allentare o smontare i relativi serracavi svitando le viti che li fissano alla base (Fig.1 part. B).
ATTENZIONE: durante la carica le batterie possono generare gas esplosivi. Evitare scintille o
fiamme. Provvedere ad un'adeguata ventilazione dell'ambiente batterie durante la carica.
ATTENZIONE: prima di effettuare il collegamento alle batterie verificare attentamente la
polarità dei cavi provenienti dalla batteria. Infatti un'inversione di polarità potrebbe
danneggiare seriamente il caricabatterie anche se protetto tramite fusibili.
Il polo positivo della batteria o del gruppo batterie deve essere collegato a uno dei terminali positivi del
caricabatterie; il polo negativo della batteria o del gruppo batterie al terminale negativo del
caricabatterie. Per effettuare i collegamenti utilizzare i capicorda forniti in dotazione con l'apparecchio.
6
SLAVE B SLAVE A
Staccabatterie
batteria batteria
n° 3 n° 2
MASTER
batteria
n° 1
Blu
Neutro
Giallo
Terra
verde
Fase
Marrone
