Bluetooth-Kommunikation
Das Messgerät beinhaltet ein Bluetoothmodul für die Kommunikation mit den FLIR-Kameras
T/B200, T/B300, T/B360, T/B400 oder i/b60. Die Kombination aus Zangenmessgerät und IR-
Kamera wird für die Analyse und Dokumentation von Temperatur- und elektrischen
Strommesswerten an Einphasen- und Dreiphasen-Stromverteilertafeln verwendet.

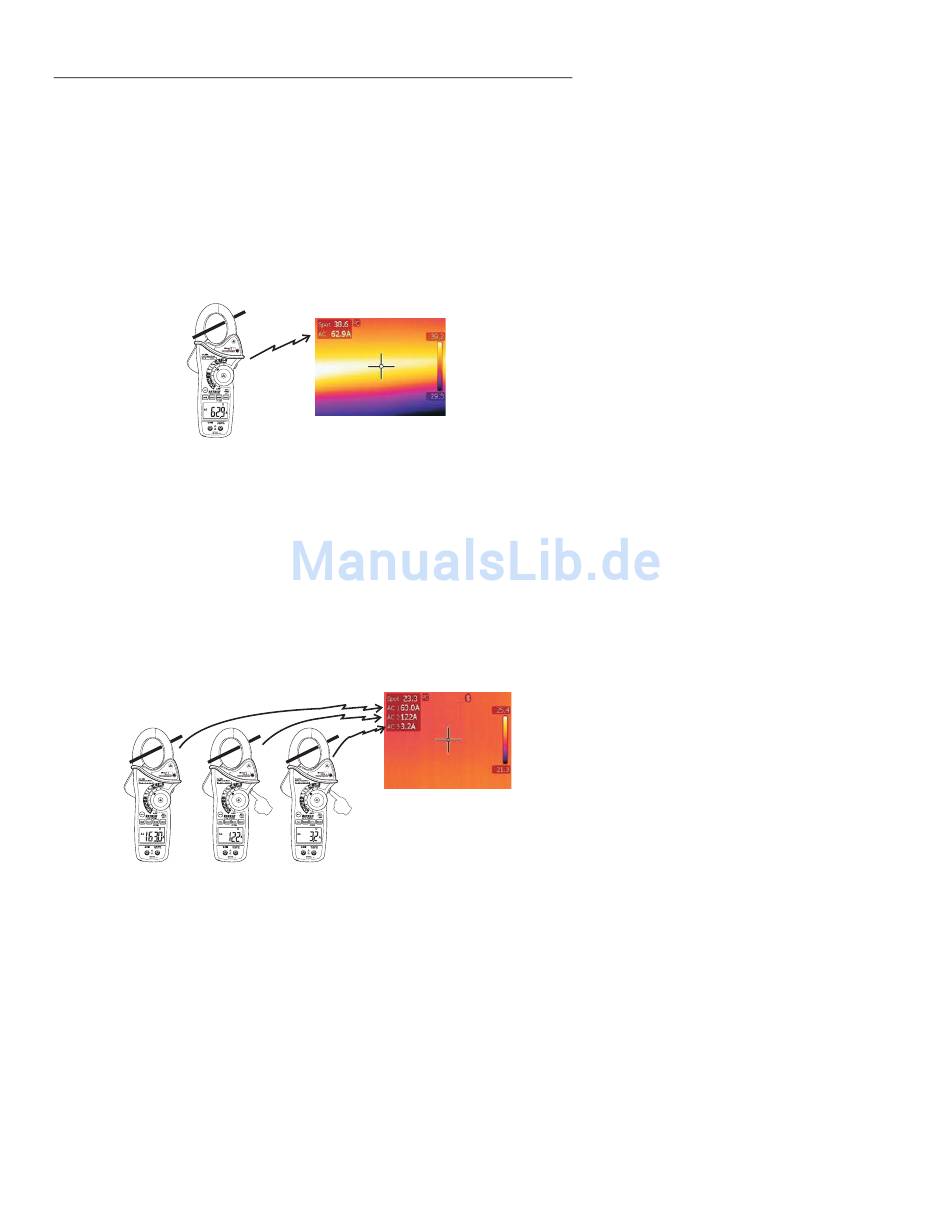

Setup
1.
Aktivieren Sie das EX845-Bluetooth durch Drücken und Halten der seitlichen Taste
Bluetooth SEND/Hintergrundbeleuchtung für zwei Sekunden. Beim zweiten Piepton
erscheint das Bluetooth-Symbol im Display.
2.
Koppeln Sie das Messgerät mit der Kamera, indem Sie das Kapitel "Verbindung mit
Bluetooth-Geräten" in der Bedienungsanleitung der Wärmebildkamera befolgen.
3.
Einmal gekoppelt, werden die Daten des EX845 kontinuierlich auf dem Kamera-Display
angezeigt und aktualisiert.
EX845
Hinweise:
1.
Es kann mehr als ein Multimeter mit einer Kamera verbunden werden, um mehrere
Verbindungen im Drei-Phasen-System zu beobachten.
2.
Wurde ein verbundenes Bluetooth-Gerät von der Kameraliste entfernt, führen Sie
einen Kameraneustart durch.
3.
Es kann durch die Initialisierung bis zu 15 Sekunden dauern, um die Verbindung
aufzubauen und die Ergebnisse anzuzeigen.
4.
Der Datentransfermodus funktioniert im IR-, Bild-in-Bild und Fusion-Modus, jedoch
nicht im Digitalkameramodus.
5.
Erscheinen keine Daten mehr auf dem Display, prüfen Sie, ob das Bluetoothsymbol
noch auf dem Display des Meters angezeigt wird.
Bildbearbeitung
Eine einzelne Serie von Messungen kann auf ein einzelnes Bild angewendet werden und
das Bild in den Bearbeitungsmodus bringen.
EX845
EX845
