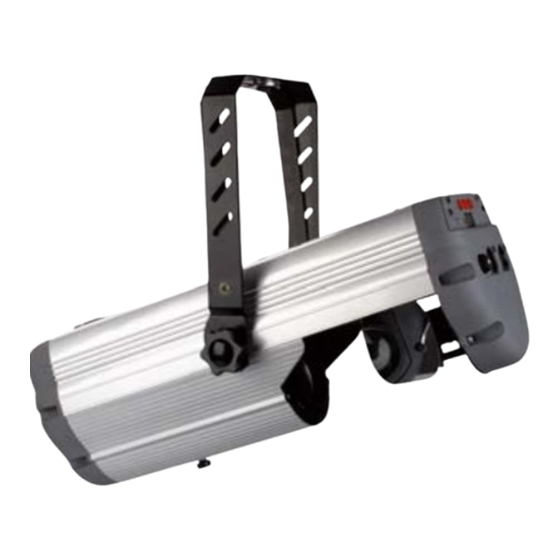

The Firestorm Rotoscan is a bigger brother of the Firestorm Scanner.
It has the extra feature of rotating gobo's. It has 5 rotating gobo's which can
rotate with any desired speed. The gobowheel used in the Rotoscan is the same
as in the Firestorm scanner so both units can be mixed up in one lightshow.
Again all functions are controllable by 6 DMX channels. The DMX setup is easy
because it's digital addressing. Even music control and master/slave functions
can be used with this state-of-the-art scanner.
6 DMX Kanäle:
• TILT
• PAN
• Goborad (6 Gobos, wovon 1 Glasgobo
+Offen
• Gobo rotieren
• Farbrad; 10 Farben + 1 Multicolour + Offen
Digitale DMX adressierung über blaues
Display
DMX-512.
Musikgesteuert, Stand alone und Master/Slave.
Alu Gehäuse
Lampe: ELC 24V/250W
1X
DMX
GY-5.3
ELC
512
24V/250W
ordercode
Digital
80809
Technical Info:
• 6 DMX channels: -colourwheel
-gobowheel
-pan
-tilt
-rotation of gobo's
• Pan/tilt invert
• Pan: 165˚
• Tilt: 114˚
• Digital DMX adressing
• 10 Colours + open
• 5 rotating gobo's + open
• Variable strobe/blackout
• Music controllable
• Master-slave function
• Lamp: ELC 24V 250W
30952
O
:
RDERCODE
Inhaltsverzeichnis
Verwandte Anleitungen für Show Tec Firestorm 30947
Inhaltszusammenfassung für Show Tec Firestorm 30947
- Seite 1 The Firestorm Rotoscan is a bigger brother of the Firestorm Scanner. It has the extra feature of rotating gobo’s. It has 5 rotating gobo’s which can rotate with any desired speed. The gobowheel used in the Rotoscan is the same as in the Firestorm scanner so both units can be mixed up in one lightshow.
- Seite 2 Tilt Gobo Wheel Gobo-Rotation Colour Wheel Shutter / Dimmer / Strobe DMX Wert Winkel DMX Wert Winkel DMX Wert Funktion DMX Wert Funktion DMX Wert Farbe DMX Wert Funktion 24 open 15 no Rotation 14 Neutral 3 Lampe ausschalten 25 - 49 Glasgobo 16 - 35 Speed 1 Left Quick...
- Seite 3 Firestorm MINISCAN ORDERCODE 30947 COLOUR ORDERCODE 30949 SCANNER ORDERCODE 30950 ROTOSCAN ORDERCODE 30952 BARREL ORDERCODE 30953 30949 30947 30950 30952 30953...
- Seite 4 Glückwunsch! Sie haben ein hervorragendes Produkt von Showtec gekauft. Der Showtec Firestorm erregt wirklich überall Aufmerksamkeit. Sie sind nun im Besitz eines robusten und leistungsstarken Gerätes. Showtec steht für ausgezeichnete Produkte, darauf können Sie bauen. Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt.
-
Seite 5: Inhaltsverzeichnis
Showtec Showtec Firestorm Produkt Anleitung ™ Dieser Produktanleitung umfaßt der Firestorm Miniscan, Colour, Scanner, Rotoscan, Barrel Warnung..…...................………………………………………….. Sicherheitshinweise ……………………………………………………………………………………….….. Bestimmungsgemäße Verwendung …………………………………………………………..……………. Montage ..........…………………………………………………………..……………. Gerätebeschreibung....…............……….……………………………… Features und Geräteübersicht Miniscan ………………………………………….…..……………….…. Features und Geräteübersicht Colour ………………..……………….…………………………..…...… Features und Geräteübersicht Scanner ………………..…………….……….…………………..…...… Features und Geräteübersicht Rotoscan... -
Seite 6: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 7: Bestimmungsgemäße Verwendung
• Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von 50 cm um das Gerät. • Gerät bei Nichtbenutzung, vor jeder Reinigung und beim Lampenwechsel vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! •... -
Seite 8: Montage
Projektormontage Folgen Sie bitte den europäischen und nationalen Richtlinien hinsichtlich der Montage an Traversensystemen und allen weiteren Sicherheitsangaben. Wir empfehlen Ihnen die Installation nicht selber durchzuführen! Lassen Sie immer die Installation von einem autorisierten Fachmann durchführen! Prozedur: • Wenn der Projektor von der Decke oder hochliegenden Trägern abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. -
Seite 9: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der Firestorm-Miniscan ist ein kleiner Scanner mit hohem Ausgabe-Effekt. • 1 Gobo / Farbrad mit 8-farbigen Gobos, offen • DMX-Steuerung über DMX-Controller • Belegt 4 DMX-Kanäle • Strobe-Effekt mit variabler Geschwindigkeit (1—7 Blitze/Sek.) • Musikgetaktet über eingebautes Mikrofon •... -
Seite 10: Features Und Geräteübersicht Colour
Features Der Firestorm-Colour ist ein kleiner Scanner mit hohem Ausgabe-Effekt. • 1 Farbrad mit 9-farbigen Gobos, offen • DMX-Steuerung über DMX-Controller • Belegt 2 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • Manueller Fokus • Lampe GY 5.3 24V / 250W, im Lieferumfang enthalten •... -
Seite 11: Features Und Geräteübersicht Scanner
Features Der Firestorm-Scanner ist ein Scanner mit hohem Ausgabe-Effekt. • 1 Gobo-Rad mit 13 Globos, offen • 1 Farbrad mit 11 einzelnen Farbfiltern und Weiß • DMX-Steuerung über DMX-Controller • Belegt 4 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • Manueller Fokus •... -
Seite 12: Features Und Geräteübersicht Rotoscan
Features Der Firestorm-Rotoscan ist ein Scanner mit hohem Ausgabe-Effekt. • 1 Gobo-Rad mit 7 Gobos, 1 Glas und offen • 1 Farbrad mit 9 einzelnen Farbfiltern und Weiß • DMX-Steuerung über DMX-Controller • Belegt 6 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon •... -
Seite 13: Features Und Geräteübersicht Barrel
Features Der Firestorm-Barrel ist ein Scanner mit hohem Ausgabe-Effekt. • 1 Gobo-Rad mit 13 Gobos und offen • 1 Farbrad mit 11 einzelnen Farbfiltern und Weiß • DMX-Steuerung über DMX-Controller • Belegt 5 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • Manueller Fokus •... -
Seite 14: Unterseite Showtec Firestorm Colour
Rückseite Showtec Firestorm Miniscan, Scanner, Rotoscan, Barrel 1) Feststellschraube DMX (IN) DMX (OUT) Audio DMX Kontrolle Abb. 6 Unterseite Showtec Firestorm Colour 7) Feststellschraube DMX (IN) DMX (OUT) DMX Kontrolle 11) Sicherunghalter 12) IEC Netzanschluss Abb. 7... -
Seite 15: Installation
Installation Lampeninstallation (Firestorm-Miniscan) Für den Firestorm-Miniscan brauchen Sie eine 15V 150W EFR-Reflectorlampe, die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 16: Lampe (Firestorm Colour, Scanner, Rotoscan)
Lampeninstallation (Firestorm-Colour, Scanner, Rotoscan) Für den Firestorm-Colour, Scanner und Rotoscan brauchen Sie eine ELC-Lampe, die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 17: Aufstellung Und Bedienung
Aufstellung und Bedienung Die Aufstellung und Bedienung aller Showtec-Firestorm Scanners ist ähnlich. Der Hauptunterschied ist, daß Funktionen variieren, so daß DIP-Schalter-Einstellungen sich leicht unterscheiden. Folgen Sie den untenstehenden Hinweisen zur Einstellung Ihres bevorzugten Bedienungsmodus bei Ihrem Produkt. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. -
Seite 18: Aufstellung Firestorm Für Slave Control
Aufstellung Firestorm für Slave Control Befestigen Sie das Effektlicht an einem Traversensystem (benutzen Sie einen für 30-kg ausgelegten oder stärkeren C-Haken, der auf dem Showtec-Firestorm-Bügel befestigt wird). Lassen Sie mindestens einen Meter auf allen Seiten Platz für die Luftzirkulation. Stecken Sie ein Ende des Netzkabels in die IEC-Einfassung des Geräts (s. Abb.6, Seite 13). Stecken Sie dann das andere Ende des Netzkabels in eine passende Steckdose. -
Seite 19: Ändern Der Programmgeschwindigkeit Im Auto Modus
Ändern der Programmgeschwindigkeit im Auto Modus Drücken Sie die Modustaste, bis die LCD „U-X“ zeigt. Das X steht für eine Zahl (z. B. U-3). Wählen Sie die gewünschte Geschwindigkeit, indem Sie die Up- und Down-Taste drücken (1-8). Der Scanner justiert die Geschwindigkeit des Schrittes. Umgewandelte Pan vom Scanner im DMX Modus Drücken Sie die Modustaste, bis die LCD „P-n“... -
Seite 20: Funktionsschema Dmx-Kanale
Product Operation Overview Funktionsschema DMX-Kanale 30947 Miniscan 30952 Rotoscan 1 Pan 1 Tilt 2 Tilt 2 Pan 3 Gobo 3 Gobo 4 Colour 4 Rotation 5 Colour 6 Dimmer/Strobe 30948 Colour 30953 Barrel 1 Colourwheel 1 Pan 2 Dimmer 2 Tilt 3 Gobo 4 Colour 30950 Scanner... -
Seite 21: Wartung
Wartung Der Showtec Firestorm benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Wischen Sie das Objektiv mit einem Glasreinigungsmittel und einem weichen Tuch sauber. -
Seite 22: Die Lampe
Fehlersuche Kein Licht, keine Bewegung - Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. Sobald das Gerät richtig funktioniert, führen Sie keine weiteren Schritte durch. Wenn allerdings der Lichteffekt nicht richtig funktioniert, wenden Sie sich besser an einen Techniker. -
Seite 23: Produktbeschreibungen
Produktbeschreibung Modell: Showtec Firestorm Miniscan Spannung: 230V-50Hz (CE) Sicherung: T3,15A Lampe: EFR 15V/150W GX 5.3 * Kühlung: Ventilator 1 Gobo/Farbe Rad mit 8 farbige Gobos und offen Strobe-Effekt mit variabler Geschwindigkeit (1 - 7 blitze/sec.) Manueller Fokus Musikgetaktet über eingebautes Mikrofon Belegt 4 DMX-Kanäle DMX-control via standard DMX-controller Modell: Showtec Firestorm Colour... - Seite 24 Modell: Showtec Firestorm Rotoscan Spannung: 230V-50Hz (CE) Sicherung: T3,15A Lampe: ELC 24V/250W GX 5.3 * Kühlung: Ventilator 1 Gobo Rad mit 7 Gobos, 1 Glas und offen 1 Farbe Rad mit 9 farbige Gobos und offen DMX-control via standard DMX-controller Belegt 5 DMX-Kanäle Musikgetaktet über eingebautes Mikrofon Manueller Fokus...
