Betrieb des Messsystems mit PC
6.4.2
Die Kalibrierung des Sensors erfolgt über die gesamte Matrix und ist unabhängig vom gewählten Messfeld.
Die Trapezform des Messbereiches ergibt sich aus der Projektion der rechteckigen Matrix in den Messraum.
In der Mitte ist der Standardmessbereich eingerahmt.
Jedem Sensor wird ein Kalibrierprotokoll beigelegt. Im Kalibrierprotokoll sind drei Diagramme zur Lineari-
tätsmessung eingefügt, welche im Protokoll kurz erläutert werden. Das Schlüsseldiagramm ist noch einmal
wiedergegeben, siehe Abb.

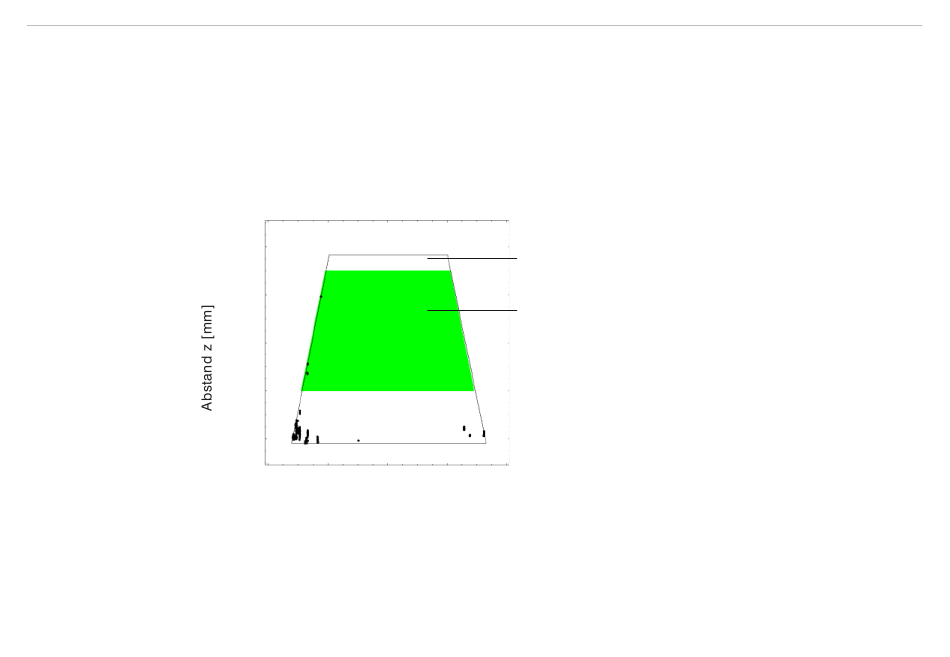

Abb. 20 Linearitätsabweichung, Beispiel eines scanCONTROL 25xx-50
Die schwarzen Punkte zeigen die Stellen an, wo der Messfehler die Linearitätsgrenze von 0,05 mm (abhängig
vom Sensortyp) übersteigt. An beiden Enden des Tiefenbereiches und besonders in den entfernten Ecken
steigt der Messfehler an. Diese Bereiche sind also bei der Messung zu meiden.
scanCONTROL 25xx
Kalibrierung
20.
Punkte mit Abweichung >0,05 mm
60
80
100
120
140
-40
20
0
-
Position x [mm]
Erweiterter Messbereich
Standardmessbereich
20
40
