MICRO-EPSILON scanCONTROL 25xx Betriebsanleitung Seite 21

Montage und Installation
Empfohlener
Anschlagpunkt
MB = Messbereich
MBA = Messbereichsanfang
MBM = Messbereichsmitte
MBE = Messbereichsende

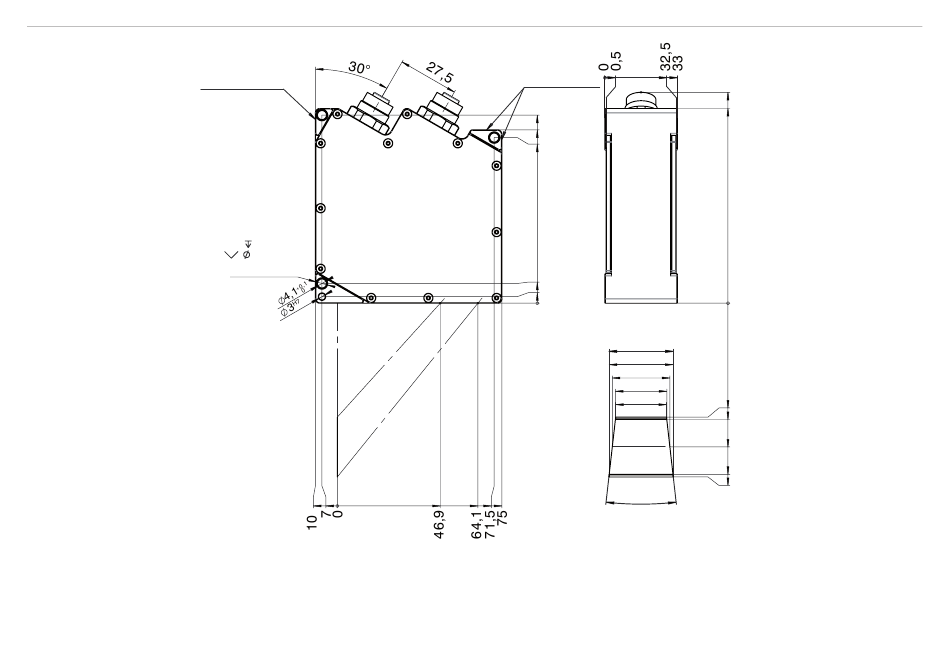

Abb. 7 Maßzeichnung Sensor scanCONTROL 25xx-25, Maße in mm
scanCONTROL 25xx
M5 10
5.2 x 90°
(beidseits)
Empfohlener
Anschlagpunkt
85,75
79
75,5
9
3
0
29,3
29,1
25
23,4
23,2
(~12,9°)
96
89
0
MB erw. ≥ 53
53,5 MBA
66 MBM
78,5 MBE
MB erw. ≤ 79
