Innenzahnradpumpe PGH/PGM/PGF | Montage und Inbetriebnahme
Montage
Mit der Montage der Innenzahnradpumpe können Sie erst beginnen,
wenn Sie den Hydraulikplan der Anlage griffbereit haben. Die Monta-
ge der Innenzahnradpumpe darf ausschließlich durch qualifiziertes
Personal durchgeführt werden (siehe auch "Rexroth Sytronix, Sicher-
heits- und Gebrauchshinweise, Motor-Pumpen-Einheit", Mat.-Nr.:
R911339830).

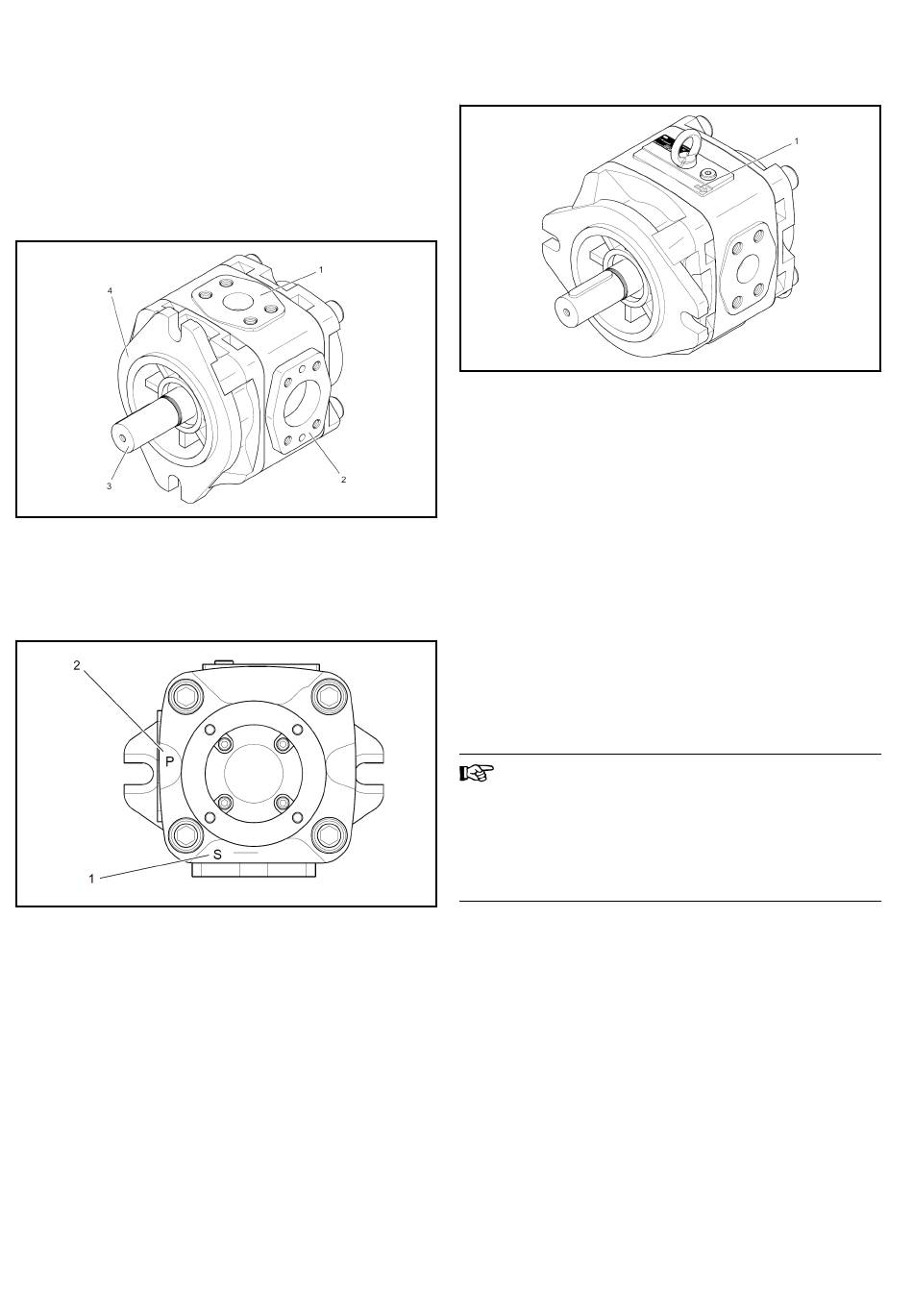

Abbildung für PGF abweichend, siehe RD10213
1
Druckanschluss "P"
2
Sauganschluss "S"
3
Welle
4
Befestigungsflansch
Abbildung für PGF abweichend, siehe RD10213
1
Kennzeichnung Sauganschluss "S"
2
Kennzeichnung Druckanschluss "P"
Bosch Rexroth AG, Ausgabe 02, R911340907, DOK-SYTROX-PG**-******-AS02-DE-P
Abbildung für PGF abweichend, siehe RD10213
1
Drehrichtungspfeil
▶
Vergewissern Sie sich, dass die Drehrichtung der Innenzahnrad-
pumpe gemäß Drehrichtungspfeil auf dem Gehäuse mit der Dreh-
richtung des Elektromotors übereinstimmt.
Pumpe hydraulisch anschließen
▶
Entfernen Sie die Flanschabdeckungen an Saug- und Druckan-
schluss.
▶
Überprüfen Sie die Leitungen auf Sauberkeit.
▶
Stellen Sie sicher, dass die Leitungsverbindung die vorgesehenen
Dichtungen enthält.
▶
Sichern Sie gegebenenfalls O-Ringe mittels Montagefett gegen
Verrutschen.
▶
Schließen Sie die Pumpe jetzt gemäß Vorgabe des Anlagen- oder
Maschinenherstellers hydraulisch an.
Soll die Motor-Pumpen-Einheit in einem Master-Slave-
Verbund eingesetzt werden, so wird dringend empfoh-
len, die Slave-Antriebe auf der Hochdruckseite mit
Rückschlagventilen abzusichern und damit den Druck-
abbau nur über den Master-Antrieb zu ermöglichen. Nä-
here Informationen hierzu entnehmen Sie bitte der Be-
triebsanleitung (Mat.-Nr.: R911339822).
Inbetriebnahme
Vorbereitung Inbetriebnahme
▶
Stellen Sie sicher, dass der Saugkanal frei ist.
▶
Stellen Sie sicher, dass die Verrohrung sauber und dicht montiert
wurde.
▶
Prüfen Sie den Hydraulik-Schaltplan auf unmittelbare Funktionen/
Bewegungen bei Aufbau von Druck.
▶
Überprüfen Sie den Druckflüssigkeits-Behälter auf Sauberkeit.
▶
Füllen Sie Druckflüssigkeit nach Vorschrift des Anlagenherstellers
ein. Verwenden Sie dafür ausschließlich Filter mit der erforderli-
chen Mindestrückhalterate.
▶
Prüfen Sie die Saugseite auf dichte Montage.
▶
Stellen Sie sicher, dass die Drehrichtung des Motors mit der
Drehrichtung der Pumpe übereinstimmt.
