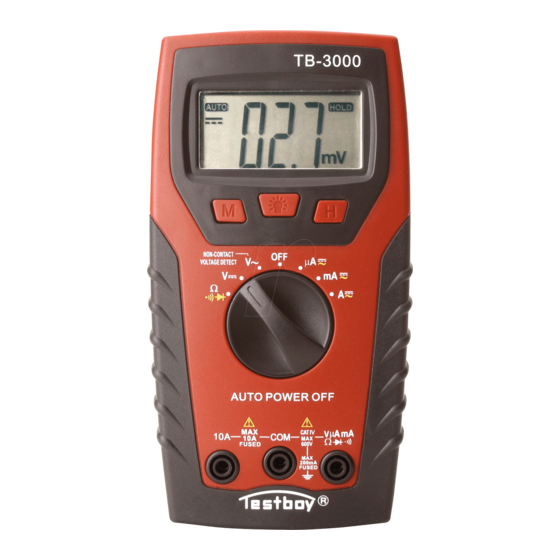

TESTBOY TB-3000 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für TESTBOY TB-3000
Inhaltszusammenfassung für TESTBOY TB-3000

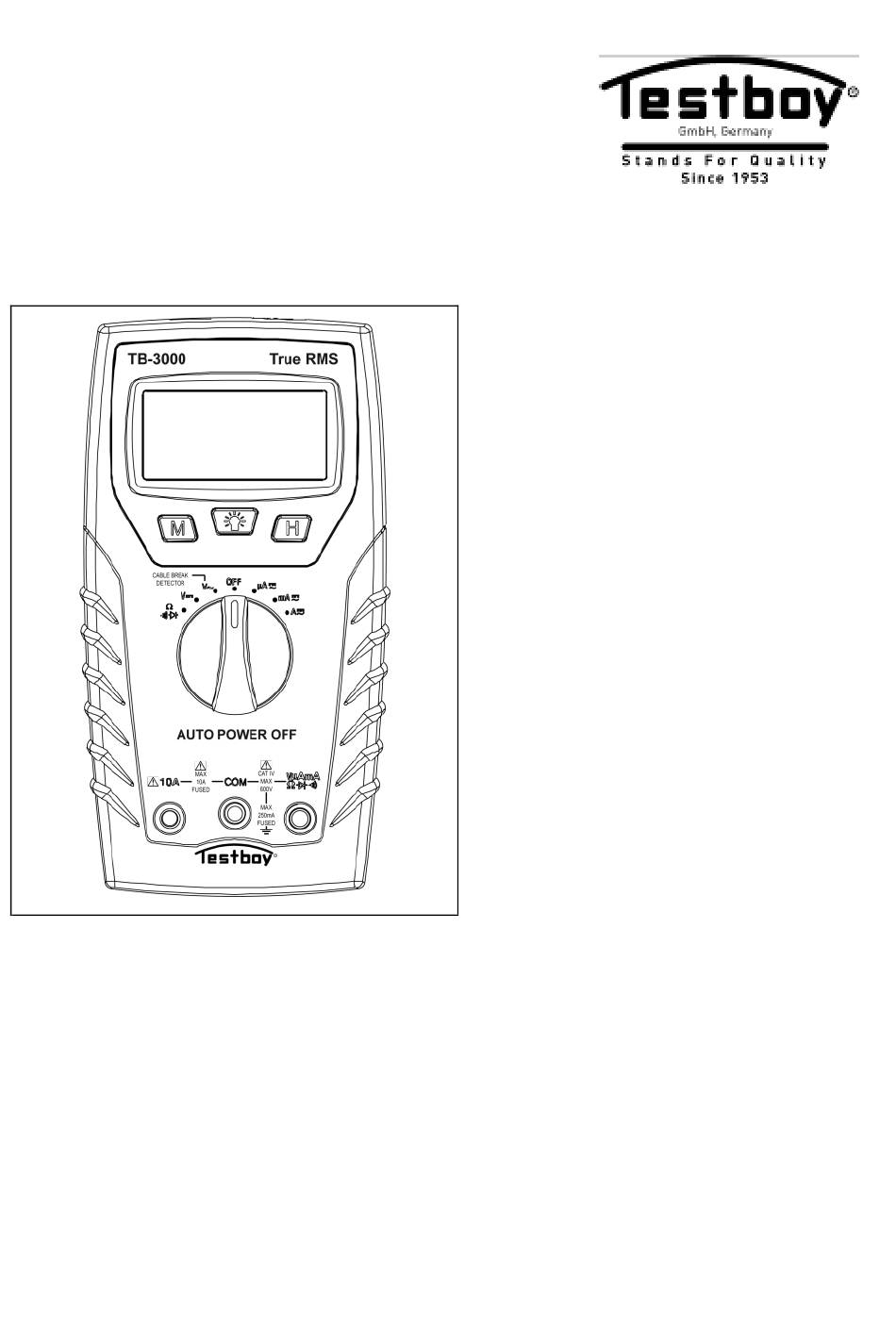

- Seite 1 ® Testboy TB-3000 Version 1.7...
- Seite 2 ® Testboy TB-3000 Bedienungsanleitung ® Testboy TB-3000 Operating Instructions ® Testboy TB-3000 Mode d’emploi ® Testboy TB-3000 Istruzioni per l’uso ® Testboy TB-3000 Instrucciones de empleo ® Testboy TB-3000 lnstruções de serviço ® Testboy TB-3000 Gebruiksaanwijzing ® Testboy TB-3000 lnstrukcja obsługi ®...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Hinweise Sicherheitshinweise Allgemeine Sicherheitshinweise Bedienung Einleitung Schalter-, Taster- und Buchsenerklärung Gleichspannungsmessung Wechselspannungsmessung Gleichstrommessung Wechselstrommessung Widerstandsmessung Diodentest Durchgangstest True RMS Wartung Reinigung Batteriewechsel Sicherungswechsel Technische Daten ® Testboy TB-3000... -
Seite 4: Hinweise
Gegenständen (z.B. die Beschädigung des Gerätes) sein. WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden. ® Testboy TB-3000... -
Seite 5: Allgemeine Sicherheitshinweise
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile abdecken ® Testboy TB-3000... - Seite 6 übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.
- Seite 7 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei...
-
Seite 8: Bedienung
Multimeter TB-3000 inkl. Sicherheitsmessleitungen (CAT IV 600 V) Bedienungsanleitung Bereitschaftstasche Sicherheitsmaßnahmen Das TB-3000 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten. Achtung! Benutzen Sie nur die beigefügten Sicherheits-Messleitun- gen oder äquivalente Messleitungen, die der richtigen... - Seite 9 Gerät muss in einer trockenen Umgebung verwendet werden. Das Prüfgerät darf nur in den spezifizierten Messbereichen eingesetzt werden. Vorsicht! Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle, siehe auch DIN VDE 0105, Teil 1) geprüft werden. ® Testboy TB-3000...
-
Seite 10: Schalter-, Taster- Und Buchsenerklärung
Genauigkeit 200 mV 0,1 mV 0,001 V ± 0,5 % v.M.+ 3 Digit 20 V 0,01 V ± 0,8 % v.M.+ 5 Digit 200 V 0,1 V 600 V Eingangswiderstand: 10 MΩ. Max. Eingangsspannung: 600 V DC. ® Testboy TB-3000... -
Seite 11: Wechselspannungsmessung
Signalton ausgegeben wird, so kann trotzdem eine gefährlich hohe Spannung (>33 V AC oder 70 V DC) vorhanden sein. Vorsicht ! Vor dem Berühren von leitenden Teilen muss durch direkte, zweipolige Berührungsmessung des Wechselstrombereichs überprüft werden, dass keine gefährliche Spannung vorliegt. ® Testboy TB-3000... - Seite 12 Achtung! Die Funktion zur berührungslosen Erkennung von Kabelbrüchen ist nicht zum Erkennen von gefährlicher Netzspannung geeignet. Vorsicht! Vor dem Berühren von leitenden Teilen muss durch direkte, zweipolige Berührungsmessung des Wechselstrombereichs überprüft werden, dass keine gefährliche Spannung vorliegt. ® Testboy TB-3000...
-
Seite 13: Gleichstrommessung
Überlastschutz: µA und mA-Bereich abgesichert durch F 250 mA / 690 V. 10A-Bereich ist abgesichert durch F 10 A / 690 V. * im 10A-Bereich maximale Einschaltdauer beachten! Zum Schutz vor Überhitzung des Gerätes nach max. 30 Sekunden Messung eine Pause von 30 Minuten zwecks Abkühlung einhalten. ® Testboy TB-3000... -
Seite 14: Wechselstrommessung
Überlastschutz: µA und mA-Bereich abgesichert durch F 250 mA / 690 V. 10A-Bereich ist abgesichert durch F 10 A / 690 V. * im 10A-Bereich maximale Einschaltdauer beachten! Zum Schutz vor Überhitzung des Gerätes nach max. 30 Sekunden Messung eine Pause von 30 Minuten zwecks Abkühlung einhalten. ® Testboy TB-3000... -
Seite 15: Widerstandsmessung
Prüfling verbinden. Rote Messleitung = Anode, Schwarze Messleitung = Kathode. Die Sperrspannung wird angezeigt. Diodentest Messbereich Auflösung Genauigkeit 0,001 V Zeigt die Sperrspannung an Vorlaufstrom: ca. 0,6 mA, Rücklaufspannung: ca. 1,5 V. Überspannungsschutz: 600 V AC / DC < 30 s. ® Testboy TB-3000... -
Seite 16: Durchgangstest
Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. ® Testboy TB-3000... -
Seite 17: Batteriewechsel
Schrauben lösen. Die Gehäuserückseite vorsichtig entfernen und Sicherungen durch Sicherungen gleichen Typs (Sicherung F 250 mA bzw. 10 A / 690 V bzw. F10 A / 690 V) ersetzen. Gerät zuschrauben. Verwenden Sie nur die angegebenen Sicherungen! ® Testboy TB-3000... -
Seite 18: Technische Daten
170 × 90 × 38 mm Gewicht 295 g inkl. Batterien Prüfnorm IEC/EN 61010-1 Kategorie CAT IV 600 V Messleitungen 1000 V CAT III / 600 V CAT IV / 10 A Nach der Norm EN 61010-1 werden folgende Messkategorien definiert: ® Testboy TB-3000... - Seite 19 Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler. Messkategorie CAT IV Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Üblicher Kurzschlussstrom >> 50 kA. Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungsschutz, Hauptanschluss. ® Testboy TB-3000...
- Seite 190 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
