TESTBOY TB 318 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
®
Testboy
TB 318
Version 1.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TESTBOY TB 318

Inhaltszusammenfassung für TESTBOY TB 318

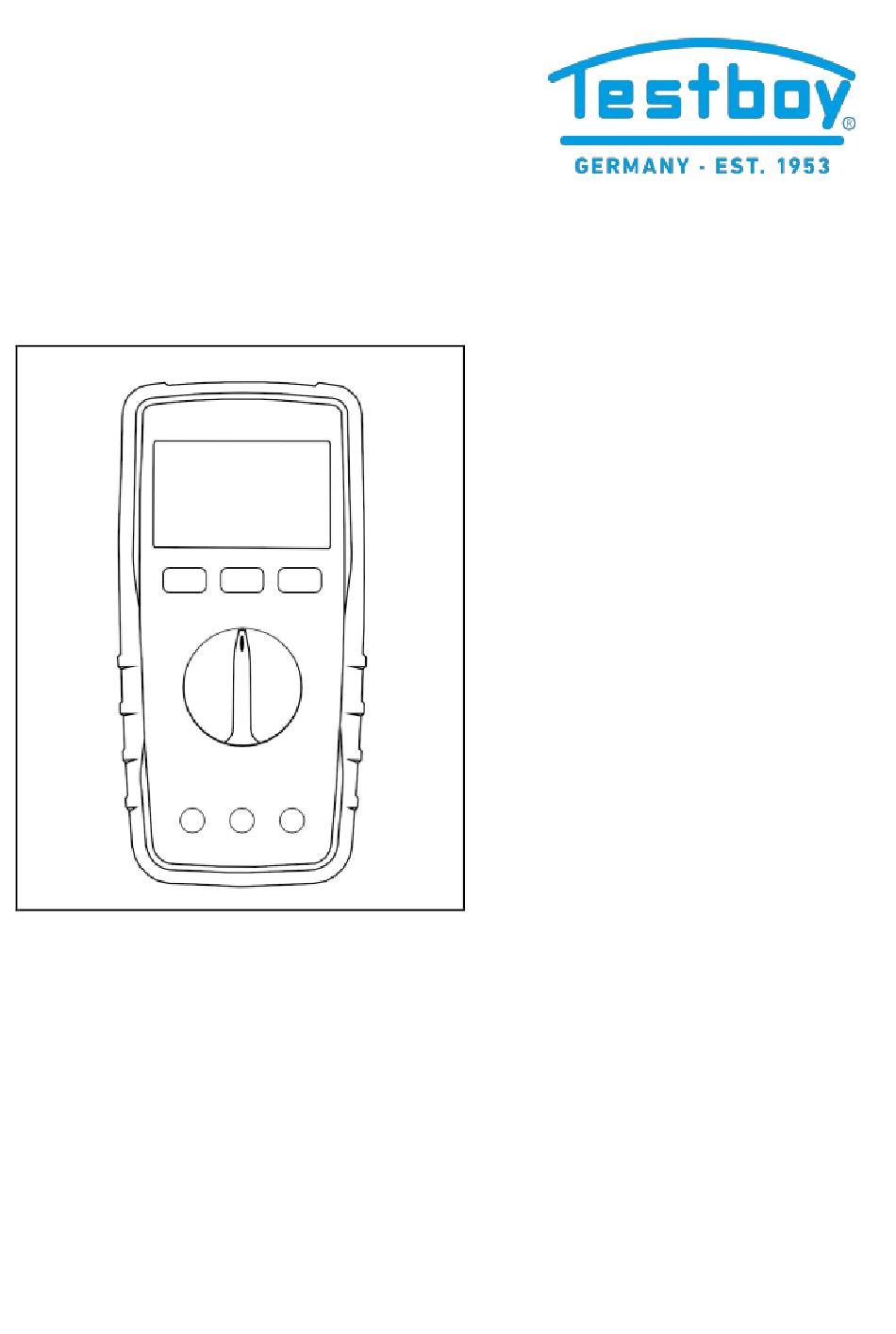

  • Seite 1 ® Testboy TB 318 Version 1.1...
  • Seite 2 ® Testboy TB 318 Bedienungsanleitung ® Testboy TB 318 Operating Instructions ® Testboy TB 318 Mode d’emploi ® Testboy TB 318 Manual de instrucciones ® Testboy TB 318 Manuale dell’utente ® Testboy TB 318 Bedieningshandleiding...

  • Seite 3: Allgemeine Sicherheitshinweise

    Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver- bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TB 318...
  • Seite 4 Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.
  • Seite 5 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben. Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Her- steller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft wer- den, kostenfrei zurückzunehmen und zu recyceln.

  • Seite 6: Bedienung

    Durch den Messbereich bis 1500 V DC ist dieses Multimeter auch im Bereich Photovoltaik verwendbar. Sicherheitsmaßnahmen Das TB 318 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um die- sen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung be- achten.

  • Seite 7: Schalter-, Taster- Und Buchsenerklärung

    (7) COM/Massebuchse (8) HOLD Taste Diese Taste ermöglicht das Speichern des aktuell ange- zeigten Wertes. (9) Messstellenbeleuchtung Stirnseitig angesiedelte Messstellenbeleuchtung zum Arbeiten in dunklen Berei- chen. (10) NCV Sensor Diese Fläche erkennt span- nungsführende Leitungen kontaktlos. ® Testboy TB 318...

  • Seite 8: Gleichspannungsmessung

    ±0,8 % vom Mess- bereich + 5 Digit 60 V 10 mV 1500 Vrms 600 V 100 mV >10 MΩ 1000 V ±1,5 % vom Mess- bereich + 5 Digit 1500 V Frequenzbereich: 10 Hz - 1,2 kHz ® Testboy TB 318...
  • Seite 9 6000 µA 1 µA zende Siche- + 3 Digit 60 mA 10 mA rung. 600 mA 100 µA 10 mA 2 A/1500 V ±3,0 % vom Messbereich + 10 Digit Frequenzbereich: 10 Hz - 1,2 kHz ® Testboy TB 318...

  • Seite 10: Diodentest

    " einstellen. "SEL"-Taster betätigen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse ver- binden. Messleitungen mit dem Prüfkreis verbinden. Messbereich Funktion Der integrierte Summer meldet Durchgang unterhalb 50 Ω Leerlaufspannung: 1,0 V ® Testboy TB 318...
  • Seite 11 600 nF 100 pF 6 µF 1 nF 60 µF 10 nF ± 4 % + 3 Digit 600 µF 100 nF 6 mF 1 µF 60 mF 10 µF Die Kondensatoren vor jeder Messung entladen. ® Testboy TB 318...

  • Seite 12: Automatische Abschaltung

    An schwierigen Messpositionen kann das Display eventuell nicht korrekt abgelesen werden. Durch Drücken der "HOLD"-Taste wird der aktuelle Messwert eingefroren und kann dann be- quem abgelesen werden. Durch erneutes Drücken der "HOLD"-Taste gelangen Sie zum normalen Messbetrieb zurück. ® Testboy TB 318...

  • Seite 13: Wartung

    Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und entladene Batterie entfer- nen. Neue Batterien (1 × 9V Block) einlegen. Batteriefachdeckel aufsetzen und zuschrauben. Verwenden Sie nur die angegebenen Batterien! Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsor- gungsvorschriften! ® Testboy TB 318...
  • Seite 14 Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Büro und Labor. Messkategorie CAT III Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler. Messkategorie CAT IV Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungs- schutz, Hauptanschluss ® Testboy TB 318...

  • Seite 15: Technische Daten

    "OL" wird angezeigt Überspannungskategorie CAT IV 1000 V Stromversorgung 1 x 9 V Block Betriebstemperatur 0 °C bis 40 °C Lagertemperatur -10 °C bis 50 °C Abmessungen 193 × 95 × 57 mm Gewicht 500 g inkl. Batterie ® Testboy TB 318...
