Seite 2
TV 218 Bedienungsanleitung TV 218 Operating instructions TV 218 Mode d’emploi TV 218 Istruzioni per l’uso TV 218 Instrucciones de empleo TV 218 Instruções de serviço TV 218 Gebruiksaanwijzing TV 218 Instrukcja obsługi TV 218 Инструкция по эксплуатации TV 218...
Gerätes) sein. WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. La- serstrahlung kann irreparable Schäden am Auge her- vorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden. TV 218...
Temperaturen aus. Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. TV 218...
Seite 7
Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk- tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le- benszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu ver-...
Seite 9
D-49377 Vechta www.testboy.de Germany info@testboy.de Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele- vanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwen- deten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

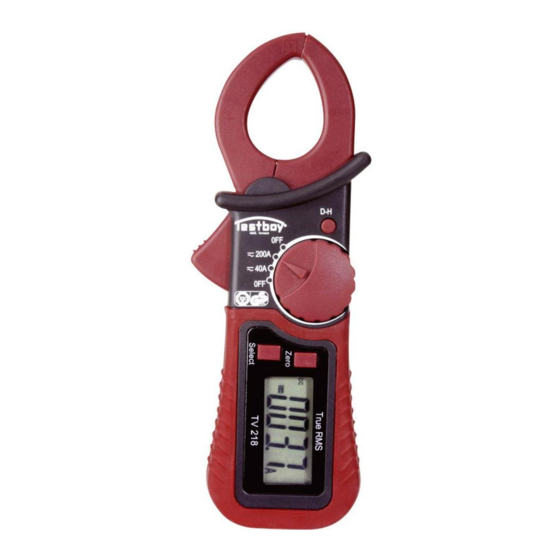

TV 218 entschie- den haben. ® Die Testboy TV 218 ist für die Messung von Anlagen der Ka- tegorie CAT III bestimmt, d.h. für Spannungen, die auf Erde be- zogen 300 V (AC oder DC) nicht überschreiten. Betrieb Vor einer Messung das Gerät akklimatisieren lassen.
Seite 11
Zustand ist. Prüfen Sie die Funktion an einer be- kannten, funktionierenden Stromquelle bevor Sie das Gerät benutzen. Das „+“ Zeichen auf der Zange, zeigt im DC Betrieb die tech- nische Stromrichtung (siehe Abbildung). Stromrichtung Schutzring Data-Hold Funktionswahlschalter TV 218...
Batterien entfernen und das Gerät in einer nicht zu feuchten und nicht zu heißen Umgebung aufbewahren. Extreme Vorsicht ist geboten beim Arbeiten an unisolierten Leitern und Stromschienen. Eine Berührung dieser Teile könnte zu einem elektrischen Schock führen! Benutzen Sie hierzu eine passende Schutzausrüstung! TV 218...
Bedienung Wartung und Reinigung Zur Vermeidung elektrischer Schläge keine Feuchtig- keit in das Gehäuse eindringen lassen. Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden. TV 218...
Knopfzellen vom Typ 1,5 V SR 44 / LR 44 ersetzen. Abdeckung mit Schraube si- chern und Gummi-Holster wie- der aufsetzen. Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! TV 218...
Messwert ge- speichert und im Display ange- zeigt. Das „H-D“ Symbol im Dis- play bestätigt die aktive Funktion. Die Messung ist während der Da- ta-Hold-Funktion unterbrochen! Funktionswahlschalter Der Funktionswahlschalter ist zur Messbereichsauswahl sowie zur Ausschaltung des Gerätes da. TV 218...
Zangenbacken ohne Leiter mehrmals auf und zumachen, danach warten, dass der Wert im Display sich beruhigt hat, dann die Taste „ZERO“ drücken, der Wert in der Anzeige wechselt auf ca. 0.00 und „ZERO“ erscheint im Dis- play. TV 218...
Anzeige 4000 Batteriezustandsanzeige Bei zu niedriger Batterie- spannung erscheint das Bat- teriesymbol im Display Kabel 20 - 23 mm Zangenöffnung Abmessungen 155 x 50 x 25 mm (BxHxT) Gewicht ca. 95 g (mit Batterien) Zubehör Bedienungsanleitung, Tasche TV 218...
AC-Strommessung (True-RMS) Messbereich Auflösung Toleranz 40 A 0,01 A ± 3,0 % +5 digit 200 A 0,1 A DC-Strommessung Messbereich Auflösung Toleranz 40 A 0,01 A ± 2,5 % +8 digit 200 A 0,1 A (Max.: 300 A DC) TV 218...
Table of Contents Notes Safety notes General safety notes Operations Operating Safety information for this product Maintenance and cleaning Changing the batteries Explanation of the buttons Operating Instructions Measuring AC currents Measuring DC currents Technical specifications Measuring instructions TV 218...
WARNING Never point the laser beam directly or indirectly (on re- flective surfaces) towards the eyes. Laser radiation can cause irreparable damage to the eyes. You must first deactivate the laser beam when measuring close to people. TV 218...
Measurement instruments and their accessories are not toys. Children should never be allowed access to them! In industrial institutions, you must follow the acci- dent prevention regulations for electrical facilities and equipment, as established by your employer's liability insurance organization. TV 218...
Seite 23
The warranty claim expires in cases of damages caused by failure to observe the instruction! We as- sume no liability for any resulting damage! Testboy is not responsible for damage resulting from: failure to observe the instructions, changes in the product that have not been approved by...
Seite 24
Notes Disposal For Testboy customers: Purchasing our product gives you the opportunity to return the instrument to collection points for waste electrical equipment at the end of its lifespan. The EU Directive 2002/96/EC (WEEE) regulates the return and recycling of waste electrical and electron- ics equipment.
Seite 25
Germany info@testboy.de Certificate of quality All aspects of the activities carried out by Testboy GmbH relat- ing to quality during the manufacturing process are monitored permanently within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to a permanent inspection process.
Thank you for choosing the Testboy TV 218. ® The Testboy TV 218 should be used in CAT-III systems for measuring voltages that do not exceed 300 V (AC or DC) in re- lation to the earthing. Operating This meter should be allowed to acclimate with the surround- ings before measuring.
Seite 27
The "+" sign on the clamping jaws indicates the direction of current flow during DC mode (as shown in the illustration). Direction of current Protective ring Data Hold Mode selector switch TV 218...
Operate with extreme caution when working around uninsu- lated wires and busbars. Touching such components and wires can lead to electric shock! Make sure that you are using the appropriate protective mechanisms! TV 218...
In order to reduce the risk of electric shock, do not permit any moisture to penetrate inside the housing. Clean the housing periodically with a dry cloth. Do not use cleaning agents. Do not use abrasive cleansers or solvents. TV 218...
1.5-V button cell batteries (type SR 44/LR 44). Screw on the battery cover and replace the rubber holster. Do not dispose of batteries in normal household rub- bish! Use an authorised local collection point! TV 218...
The H-D icon on the dis- play confirms the active function. The measurement process is in- terrupted during the data-hold function! Function select switch The function select switch is used for selecting the measurement range and for switching off the meter. TV 218...
(with no wire inside). Then wait until the displayed value has steadied and press the ZERO button. The value in the display should chan- ge to about 0.00 and ZERO appears in the display. TV 218...
Battery level display Battery icon is displayed for low battery voltage levels Cable 20 – 23 mm Clamping jaw opening Dimensions 155 x 50 x 25 mm (WxHxD) Weight Approx. 95 g (with batteries) Accessories Operating Instructions, pouch TV 218...
Range Resolution Tolerance 40 A 0.01 A ± 3.0 % +5 digits 200 A 0.1 A DC current measurements Range Resolution Tolerance 40 A 0.01 A ± 2.5 % +8 digits 200 A 0.1 A (Max: 300 ADC) TV 218...
Consignes de sécurité Consignes générales de sécurité Utilisation Fonctionnement Consignes de sécurité spécifiques à l'appareil Entretien et maintenance Remplacement des piles Fonctionnement des touches Notice d'utilisation Mesure de courant CA Mesure de courant CC Caractéristiques techniques Informations concernant la mesure TV 218...
Ne dirigez jamais le rayon laser sur vos yeux, direc- tement ou indirectement via des surfaces réfléchis- santes. Les rayons laser peuvent provoquer sur vos yeux des dommages irréparables. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé. TV 218...
Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques. TV 218...
Seite 39
Testboy n'assume aucune responsabilité pour les dommages résultant : du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy de l'influence de l'alcool, de drogues ou de médicaments.
Seite 40
Remarques Mise au rebut Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour dé- chets électroniques au terme de son cycle de vie. La DEEE (2002/96/CE) réglemente le retour et le re- cyclage des déchets électriques et électroniques.
Seite 41
Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en perma- nence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utili- sés lors de l'étalonnage sont soumis à...
Nous vous remercions vivement d'avoir acheté le Testboy TV 218. ® Le Testboy TV 218 est destiné à mesurer des installations de catégorie CAT III, c.-à-d. des tensions qui ne dépassent pas 300 V (CA ou CC) par rapport à la terre. Fonctionnement Avant toute mesure, laisser l'appareil s'acclimater à...
Seite 43
Le signe « + » sur la pince indique le sens du courant lors du fonctionnement en courant continu (voir Figure). sens du courant bague de protection Mémorisation (Data-Hold) sélecteur de fonction TV 218...
Appliquer une vigilance extrême lors des travaux sur les con- ducteurs non isolés ou les rails conducteurs. Tout contact avec ces pièces peut conduire à un choc électrique ! Utiliser à cet effet les équipements de protection adaptés ! TV 218...
Pour éviter les chocs électriques, ne pas laisser péné- trer d'humidité dans le boîtier. Nettoyer le boîtier à intervalles réguliers avec un chiffon sec, sans produit nettoyant. Ne pas utiliser de produit abrasif, récu- rant, ni de solvant. TV 218...
1,5 V SR 44 / LR Fixer le capot avec la vis et re- placer la housse caoutchouc. Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous ! TV 218...
La mesure est interrompue pen- dant la fonction Maintien (Data- Hold) ! Sélecteur de fonction Le sélecteur de fonction sert pour choisir la plage de mesure ainsi que pour mettre l'appareil hors tension. TV 218...
à l'afficheur se soit stabilisée. Appuyer alors sur la touche « ZERO », la valeur à l'afficheur passe à en- viron 0.00 et « ZERO » apparaît à l'écran. TV 218...
En cas de tension de pile trop faible, le témoin de pile apparaît à l'afficheur Ouverture de la pince câble 20 à 23 mm Dimensions 155 x 50 x 25 mm (LxHxP) Poids env. 95 g (avec piles) Accessoires notice d'utilisation, pochette TV 218...
± 3,0 % + +5 digits 200 A 0,1 A Mesure de courant CC Plage de mesure Résolution Tolérance 40 A 0,01 A ± 2,5 % + 8 digits 200 A 0,1 A (Max. : 300 A CC) TV 218...
Norme di sicurezza generali Utilizzo Funzionamento Norme di sicurezza specifiche per il prodotto Manutenzione e pulizia Sostituzione delle batterie Legenda dei tasti Istruzioni per l’uso Misurazione della corrente AC Misurazione della corrente CC Dati tecnici Dati per la misurazione TV 218...
Non rivolgere il raggio laser direttamente o indiretta- mente in direzione degli occhi tramite superfici riflet- tenti. I raggi laser possono causare danni irreparabili agli occhi. In caso di misurazioni vicino a persone, di- sattivare il raggio laser. TV 218...
Gli strumenti di misura e gli accessori non sono gio- cattoli e non devono pertanto essere utilizzati da bambini! In ambito industriale attenersi alle norme antinfortu- nistiche dell‘Istituto di assicurazione contro gli infor- tuni sul lavoro per quanto concerne gli impianti e i materiali d’esercizio elettrici. TV 218...
Seite 55
Istruzioni per l’uso da modifiche al prodotto non autorizzate da Testboy oppure dall’uso di ricambi non prodotti o non omologati da Testboy dall’influsso di alcool, droghe o medicinali Esattezza delle Istruzioni per l’uso Le presenti istruzioni per l’uso sono state redatte con la massi-...
Seite 56
Avvertenze Smaltimento Gentile Cliente Testboy, acquistando il nostro prodotto ha la possibilità di consegnare l’apparecchio in appositi punti di rac- colta per materiali elettrici al termine del ciclo di vita. La direttiva WEEE (2002/96 CE) regola il ritiro e il rici- claggio delle apparecchiature elettriche ed elettroni- che.
Seite 57
Avvertenze 5 anni di garanzia Gli apparecchi Testboy vengono sottoposti a rigidi controlli di sicurezza. Se, durante l’uso quotidiano, dovessero comunque verificarsi problemi di funzionamento, concediamo una garanzia di 5 anni (valida solo se accompagnata da fattura). I difetti di produzione o di materiale vengono da noi eliminati a titolo gra- tuito a condizione però...
Grazie per avere acquistato Testboy TV 218. ® Testboy TV 218 è concepito per la misurazione di impianti di categoria CAT III, vale a dire per tensioni che non superano mai i 300 V (AC o DC) riferiti alla terra. Funzionamento Lasciare acclimatare l'apparecchio prima di procedere con la misurazione.
Seite 59
Il segno "+" sulla pinza indica il senso tecnico della corrente nella modalità DC (vedere la figura). Senso della corrente Anello di protezione Data-Hold Selettore di funzione TV 218...
Prestare particolare attenzione durante gli interventi su con- duttori e barre conduttrici non isolati. Il contatto con questi par- ticolari potrebbe causare scosse elettriche! A tale scopo utiliz- zare appositi dispositivi di protezione! TV 218...
Utilizzo Manutenzione e pulizia Per evitare il rischio di scosse elettriche, prevenire l’ingresso di umidità nella custodia. Pulire la custodia ad intervalli regolari con un panno asciutto e senza detergente. Non utilizzare prodotti abrasivi né solventi. TV 218...
1,5 V SR 44 / LR 44. Fissare la copertura con la vite e riposizionare la fondina in gomma. Non smaltire le batterie scariche nei rifiuti casalinghi. Anche vicino a Voi ci sarà sicuramente un centro di raccolta! TV 218...
Il simbolo "H-D" sul display conferma che la funzione attiva. La misurazione viene interrotta con la funzione Data Hold attiva! Selettore di funzione Il selettore di funzione consente di selezionare il campo di misura e di spegnere l'apparecchio. TV 218...
40 A 0,01 A ± 3,0 % +5 digit 200 A 0,1 A Misurazione corrente DC Intervallo di misura Risoluzione Tolleranza 40 A 0,01 A ± 2,5 % +8 digit 200 A 0,1 A (Max.: 300 A DC) TV 218...
Instrucciones generales de seguridad Funcionamiento Instrucciones de seguridad específicas del producto 77 Mantenimiento y limpieza Cambio de las pilas Explicación de botones Manual de instrucciones Medición de corriente CA Medición de corriente CC Datos técnicos Instrucciones de medición TV 218...
Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser. TV 218...
¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños! En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos. TV 218...
Seite 71
Testboy o causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella causados por la influencia del alcohol, las drogas o medicamentos Adecuación de la información contenida en el manual de...
Seite 72
Indicaciones Eliminación Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos. La RAEE (Directiva Europea 2002/96/CEE) regula la devolución y el reciclaje de equipos eléctricos...
Seite 74
Indicaciones 5 años de garantía Los equipos Testboy son sometidos a un estricto control de calidad. Si, a pesar de ello, durante la práctica diaria surge cualquier fallo de funcionamiento, proporcionamos una garantía de 5 años (sólo válida previa presentación de recibo de compra).
Testboy TV 218. ® El Testboy TV 218 está previsto para medir instalaciones de categoría CAT III, es decir, para tensiones que, en referencia a tierra 300 V (CA o CC) nunca deben ser sobrepasadas. Funcionamiento Antes de realizar una medición, debe dejar que el aparato se atempere.
Seite 76
El símbolo "+“ en la tenaza indica en modo de funcionamiento de CC el sentido de la corriente (véase ilustración). Sentido de la corriente Anillo de protección Función "Data-Hold" (memoria) Selector de modo de funcionamiento TV 218...
Preste máxima atención al realizar trabajos en cables no aislados o en barras colectoras. ¡Si entra en contacto con estas partes podría sufrir electrocución! Para ello, utilice un equipo de protección adecuado TV 218...
Mantenimiento y limpieza Para evitar que se produzcan descargas eléctricas evite que la humedad penetre en la carcasa. Limpie la carcasa periódicamente con un trapo seco, sin utilizar limpiador. No utilice medios agresivos ni disolventes. TV 218...
1,5 V/ SR 44 / LR 44. Fije la cubierta utilizando un tornillo y vuelva a colocar la almohadilla de goma. No tire las pilas usadas junto con la basura doméstica. Encontrará un puesto de reciclaje cerca de su residencia. TV 218...
"H-D“ de la pantalla confirma la función activada. ¡La medición se interrumpe durante la función Data-Hold! Selector de modo de funcionamiento El selector de modo de funcionamiento sirve para elegir rango de medición o apagar el aparato. TV 218...
Apertura de las pinzas Cable De 20 a 23 mm Dimensiones 155 x 50 x 25 mm (AnxAlxP) Peso 95 gr. aprox. (con pilas) Accesorios Manual de instrucciones, Bolsa TV 218...
± 3,0 % v.M. +5 dígitos 200 A 0,1 A Medición de alimentación eléctrica CC Rango de medición Resolución Tolerancia 40 A 0,01 A ± 2,5 % v.M. +8 dígitos 200 A 0,1 A (Máx.: 300 A DC) TV 218...
Indicações gerais de segurança Operação Operação Indicações de segurança específicas do produto Manutenção e limpeza Troca de pilhas Explicação das teclas Instruções de serviço Medição da corrente AC Medição da corrente DC Dados técnicos Dados sobre a medição TV 218...
Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras. A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado. TV 218...
Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças! Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção. TV 218...
Seite 89
Testboy não se responsabiliza por danos que resultem de inobservância das instruções de alterações no produto não autorizadas pela Testboy ou da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy do estado sob influência de álcool, drogas ou medicamentos.
Seite 90
Indicações Eliminação Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica. A directiva REEE (2002/96/CE) regulamenta a devolução e a reciclagem de equipamentos electrónicos usados.
Seite 91
Indicações baterias e acumuladores! TV 218...
Seite 92
Indicações 5 anos de garantia O equipamento da Testboy é submetido a um rigoroso controlo de qualidade. Contudo, se forem detectados erros de funcionamento durante a utilização prática diária, prestamos uma garantia de 5 anos (apenas válida mediante apresentação da factura). Eliminamos gratuitamente erros de fabrico ou de material, desde que o equipamento não tenha sido sujeito a...
Operação Operação ® Obrigado por se ter decidido pela compra do Testboy TV 218. ® O Testboy TV 218 serve para medição de instalações da categoria CAT III, ou seja, para tensões que não excedem 300 V (AC ou DC) com referência à terra.
Seite 94
O sinal "+" na pinça indica a direção técnica da corrente em operação DC (v. ilustração). Direção da corrente Anel de proteção Data-Hold Seletor de função TV 218...
É preciso extremo cuidado ao trabalhar em condutores e linhas de contacto não isolados. Tocar nestas peças pode causar choque elétrico! Para isso, utilize o equipamento de proteção adequado! TV 218...
Operação Manutenção e limpeza Para evitar choques elétricos, não deixe penetrar qualquer tipo de humidade na caixa. Limpe a caixa, em intervalos regulares, com um pano seco sem detergente. Não utilize agentes abrasivos, cáusticos nem solventes. TV 218...
SR 44 / LR 44. Volte a apertar a cobertura com o parafuso e volte a colocar o estojo de borracha. As pilhas não podem ser eliminadas no lixo doméstico. Procure o ponto de recolha de pilhas mais próximo! TV 218...
O símbolo "H-D" no visor confirma a função ativa. A medição é interrompida durante a função de Data-Hold! Seletor de função O seletor de função serve para selecionar a opção de medição e para desligar o aparelho. TV 218...
Cabo 20 - 23 mm Abertura da pinça Dimensões 155 x 50 x 25 mm (LxAxP) Peso aprox. 95 g (incl. pilhas) Acessórios Instruções de serviço, bolsa TV 218...
40 A 0,01 A ± 3,0 % +5 dígitos 200 A 0,1 A Medição de corrente DC Gama de medição Resolução Tolerância 40 A 0,01 A ± 2,5 % +8 dígitos 200 A 0,1 A (Máx.: 300 A DC) TV 218...
Inhoudsopgave Inhoudsopgave Inhoudsopgave Aanwijzingen Veiligheidsaanwijzingen Algemene veiligheidsaanwijzingen Bediening Gebruik Productspecifieke veiligheidsinformatie Onderhoud en reiniging Batterijen vervangen Beschrijving van de knoppen Gebruiksaanwijzing Meting AC-stroom Meting DC-stroom Technische gegevens Aanwijzingen voor de meting TV 218...
(bijvoorbeeld door beschadiging van het apparaat). WAARSCHUWING Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd. TV 218...
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen. Voorkom stoffige en vochtige omgevingsomstandigheden. Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden! In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden. TV 218...
Seite 106
Testboy is niet aansprakelijk voor schade die uit het negeren van de gebruiksaanwijzing niet door de firma Testboy vrijgegeven wijzigingen aan het product of niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.
Seite 107
Aanwijzingen Gescheiden inzameling Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen. De AEEA (2002/96/EC) regelt de terugname en recycling van afgedankte elektrische en elektronische apparatuur. Fabrikanten van elektrische en elektronische apparatuur zijn vanaf 13...
Seite 108
Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.
TV 218 hebt gekozen. ® De Testboy TV 218 is bedoeld voor metingen aan installaties uit categorie CAT III, dat wil zeggen voor spanningen die ten opzichte van de aarde niet groter zijn dan 300 V (AC of DC). Gebruik Laat het apparaat vóór aanvang van een meting acclimatiseren.
Seite 110
Controleer de juiste werking op een bekende, goed werkende stroombron voordat u het apparaat gebruikt. Het ‘+’-teken op de tang geeft in de DC-modus de (technische) stroomrichting weer (zie afbeelding). Stroomrichting Beschermring Data-Hold Functiekeuzeschakelaar TV 218...
Uiterste voorzichtigheid is geboden bij werkzaamheden aan ongeïsoleerde geleiders en stroomrails. Aanraking van deze delen kan tot een stroomschok leiden! Draag hiervoor geschikte persoonlijke beschermingsmiddelen! TV 218...
Bediening Onderhoud en reiniging Ter voorkoming van stroomschokken geen vocht in de behuizing laten dringen. Behuizing periodiek met een droge doek zonder reinigingsmiddel reinigen. Gebruik geen slijp-, schuur- of oplosmiddelen. TV 218...
1,5 V SR 44/LR 44. Zet de afdekking met de schroef vast en zet het rubberen holster weer erop. Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt! TV 218...
Het ‘HD’-symbool op het display bevestigt de actieve functie. De meting is gedurende de Data Hold-functie onderbroken! Functiekeuzeschakelaar De functiekeuzeschakelaar dient voor instelling van het meetbereik en uitschakeling van het apparaat. TV 218...
Wacht vervolgens totdat de waarde op het display zich gestabiliseerd heeft. Druk op de ZERO-knop; de waarde in de aflezing wisselt naar ongeveer 0.00 en de aanduiding ‘ZERO’ verschijnt op het display. TV 218...
Als de batterijspanning te laag is, verschijnt het batterijsymbool op het display Kabel 20 - 23 mm Tangopening Afmetingen 155 x 50 x 25 mm (b x h x d) Gewicht Ong. 95 g (met batterijen) Toebehoren Gebruiksaanwijzing, TV 218...
Gevoeligheid Tolerantie 40 A 0,01 A ± 3,0 % + 5 digits 200 A 0,1 A DC-stroommeting Meetbereik Gevoeligheid Tolerantie 40 A 0,01 A ± 2,5 % + 8 digits 200 A 0,1 A (Max.: 300 A DC) TV 218...
Spis treści Spis treści Spis treści Wskazówki Zasady bezpieczeństwa Ogólne zasady bezpieczeństwa Obsługa Obsługa Wskazówki bezpieczeństwa specyficzne dla urządzenia Konserwacja i czyszczenie Wymiana baterii Objaśnienia przycisków Instrukcja obsługi Pomiar prądu AC Pomiar prądu DC Dane techniczne Informacje dotyczące pomiarów TV 218...
(np. uszkodzenie urządzenia). OSTRZEŻENIE Nie kierować promienia lasera nigdy bezpośrednio lub pośrednio przez powierzchnie odbijające światło na oczy. Promieniowanie laserowe może doprowadzić do nieodwracalnych uszkodzeń wzroku. Podczas pomiarów w pobliżu osób promień lasera musi zostać wyłączony. TV 218...
Unikać zapylonego i wilgotnego otoczenia. Przyrządy pomiarowe i akcesoria nie służą do zabawy i nie mogą dostać się w ręce dzieci! W budynkach komercyjnych należy przestrzegać przepisów bhp branżowych towarzystw ubezpieczeniowych dotyczących instalacji elektrycznych i wyposażenia elektrycznego. TV 218...
Seite 122
W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wygasają prawa gwarancyjne! Nie przejmujemy odpowiedzialności za szkody następcze powstałe z tego tytułu! Testboy nie ponosi odpowiedzialności za szkody wynikające z nieprzestrzegania instrukcji modyfikacji produktu niezatwierdzonych przez Testboy lub części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy wpływu alkoholu, narkotyków lub leków.
Seite 123
Wskazówki Utylizacja Szanowny Testboy Kliencie! Nabywając nasz produkt, masz możliwość oddania urządzenia po zakończeniu jego eksploatacji do właściwego punktu zbiórki złomu elektrycznego. Dyrektywa WEEE (2002/96/WE) reguluje sposób odbioru i utylizacji zużytych urządzeń elektrycznych. Od dnia 13.8.2005 r. producenci sprzętu elektrycznego są zobowiązani do bezpłatnego przyjmowania i utylizacji urządzeń...
Seite 124
Germany info@testboy.de Certyfikat jakości Wszystkie czynności i procesy realizowane w firmie Testboy GmbH istotne z uwagi na jakość są przez cały czas monitorowane na podstawie systemu zarządzania jakością. Firma Testboy GmbH potwierdza, że podczas kalibracji stosowane urządzenia kontrolne i przyrządy podlegają ciągłej kontroli wyposażenia kontrolnego.
Obsługa Obsługa ® Dziękujemy, że zdecydowali się Państwo na zakup Testboy TV 218. ® Przyrząd Testboy TV 218 przeznaczony jest do pomiaru urządzeń spełniających wymagania kategorii przepięciowej III, tzn. do pomiarów napięć nieprzekraczających 300 V (AC lub DC) względem ziemi.
Seite 126
Przed każdym pomiarem upewnić się, że urządzenie nie jest uszkodzone. Przed użyciem urządzenia sprawdzić jego działanie w znanym, funkcjonującym źródle prądu. Znak „+” na szczękach wskazuje w trybie pracy DC techniczny kierunek przepływu prądu (patrz rysunek). Kierunek przepływu Pierścień ochronny Data-Hold Przełącznik wyboru funkcji TV 218...
Urządzenie należy przechowywać w warunkach niezbyt wilgotnych, a także w niezbyt wysokiej temperaturze. Zaleca się zachowanie wyjątkowej ostrożności podczas prac przy nieizolowanych przewodach lub szynach zbiorczych. Dotknięcie takich części może spowodować porażenie prądem elektrycznym! Stosować w takiej sytuacji odpowiednie wyposażenie ochronne! TV 218...
Obsługa Konserwacja i czyszczenie W celu uniknięcia porażenia prądem elektrycznym należy zapobiegać przedostawaniu się wilgoci do obudowy. Czyścić obudowę regularnie za pomocą suchej ściereczki bez użycia środków czyszczących. Nie stosować środków o właściwościach ściernych lub środków rozpuszczających. TV 218...
1,5 V SR 44 / LR 44. Zabezpieczyć pokrywę za pomocą śruby i z powrotem nałożyć nakładkę gumową. Baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Także w Państwa okolicy znajduje się odpowiedni punkt zbiórki niebezpiecznych odpadów! TV 218...
Symbol „H-D” na ekranie potwierdza aktywną funkcję. Pomiar zostaje przerwany po uruchomieniu funkcji Data Hold! Przełącznik wyboru funkcji Przełącznik wyboru funkcji służy do wyboru zakresu pomiaru, a także do wyłączania urządzenia. TV 218...
Ewentualnie przed pomiarem można przeprowadzić zerowanie. W tym celu zamknąć i otworzyć kilkukrotnie szczęki bez przewodu, następnie odczekać, aż wartość na wyświetlaczu uspokoi się i nacisnąć przycisk „ZERO”, wartość na wyświetlaczu zmieni się na ok. 0,00 a „ZERO” pojawia się na wyświetlaczu. TV 218...
Wskaźnik stanu baterii Przy zbyt niskim napięciu baterii na ekranie wyświetlony zostanie symbol baterii. Rozwarcie szczęk Przewód 20–23 mm Wymiary 155 x 50 x 25 mm (szer. x wys. x głęb.) Masa ok. 95 g (z bateriami) TV 218...
Rozdzielczość Tolerancja 40 A 0,01 A ± 3,0 % +5 cyfr 200 A 0,1 A Pomiar prądu DC Zakres pomiarowy Rozdzielczość Tolerancja 40 A 0,01 A ± 2,5% +8 cyfr 200 A 0,1 A (maks.: 300 A DC) TV 218...
Указания Указания по безопасности Общие правила техники безопасности Использование Эксплуатация Указания по технике безопасности для данного прибора Обслуживание и чистка Замена батарей Описание кнопок Инструкция по эксплуатации Измерение переменного тока Измерение постоянного тока Технические характеристики Сведения об измерении TV 218...
смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора). ПРЕДУПРЕЖДЕНИЕ Никогда не направлять лазерный луч прямо или от отражающих поверхностей в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован. TV 218...
воздействию высоких температур. Избегать пыльной и влажной среды. Измерительные приборы и принадлежности – не игрушка и не должны попадать в руки детей! На промышленных предприятиях должны соблюдаться профсоюзные предписания по предотвращению аварий и несчастных случаев для электрических установок и TV 218...
Seite 138
несоблюдения Инструкции по эксплуатации, аннулируется гарантия! Изготовитель не несет ответственность за связанный с этим косвенный ущерб! Компания Testboy не несет ответственность за ущерб, возникающий вследствие: несоблюдения Инструкции по эксплуатации; изменений изделия, не разрешенных фирмой Testboy, или применения запасных частей, не изготовленных или не...
Seite 139
Указания Утилизация Уважаемый покупатель изделия Testboy! Став владельцем нашего изделия, по окончании срока службы Вы можете сдать его на специальный пункт сбора электрических отходов. Директива WEEE (2002/96/EC) регулирует порядок приема и переработки старых электроприборов. С 13.08.2005 г. изготовители обязаны бесплатно принимать обратно и...
Seite 140
Указания батарей/аккумуляторов! TV 218...
Seite 141
D-49377 Vechta www.testboy.de Germany info@testboy.de Сертификат качества Все работы и процессы внутри компании Testboy GmbH, влияющие на качество продукции, постоянно контролируются системой менеджмента качества. Кроме того, компания Testboy GmbH подтверждает, что контрольная аппаратура, применяемая при калибровке, подвергается постоянной проверке средств контроля.
Использование Использование ® Мы благодарим вас за покупку Testboy TV 218. ® Прибор Testboy TV 218 предназначен для выполнения измерения на установках категории CAT III, т. е. для значений напряжения, которые по отношению к земле не превышают 300 В (переменного или постоянного тока).
Seite 143
Перед каждым измерением необходимо убедиться в том, что прибор находится в безупречном состоянии. Перед использованием прибора следует проверить его работу на известном работающем источнике тока. Символ «+» на клещах указывает на техническое направление тока при работе с постоянным током (см. рис.). TV 218...
Seite 144
Использование направление тока защитное кольцо удержание данных переключатель функций TV 218...
времени, необходимо извлечь батареи; прибор должен храниться в сухом месте с умеренной температурой. Чрезвычайную осторожность требуется проявлять при работе с неизолированными проводниками и токоведущими шинами. Прикосновение к этим деталям может привести к электрическому удару! В таких случаях необходимо использовать соответствующие защитные средства! TV 218...
Использование Обслуживание и чистка Во избежание электрических ударов в корпус прибора не должна проникать влага. Корпус следует регулярно протирать сухой тканью без чистящего средства. Не разрешается использовать шлифовальные и абразивные средства, а также растворители. TV 218...
использованные батареи и заменить двумя новыми миниатюрными элементами питания типа SR 44 / LR 44 напряжением 1,5 В. Закрепить крышку винтом и снова надеть резиновую оболочку. Батареи не являются бытовыми отходами. Их требуется сдать в соответствующий пункт приема! TV 218...
выполняется сохранение последнего измеренного значения, которое также отображается на экране. Символ «H-D» информирует о включении этой функции. Во время выполнения функции удержания измерение не выполняется! Переключатель функций Переключатель функций предназначен для выбора диапазона измерения и для выключения прибора. TV 218...
Установить переключатель функций на требуемый диапазон. Выбрать кнопкой Select (Выбор) диапазон переменного тока «AC T-rms». Обеспечить контакт измеряемого проводника с преобразователем тока (губками клещей). Убедиться в том, что клещи полностью закрыты. Прочитать измеренное значение, которое отображается как «True-RMS» (фактическое среднеквадратичное значение). TV 218...
несколько раз открыть и закрыть губки клещей без проводника между ними, после этого подождать, пока не стабилизируется показание значения на дисплее; после этого нажать кнопку «Zero» (Нуль), при этом индикация изменяется на примерно «0.00», а на дисплее появляется запись «ZERO». TV 218...
При низком напряжении батарей батарей на дисплее отображается соответствующий символ Раскрытие клещей Кабель 20–23 мм Размеры 155 x 50 x 25 мм (Ш x В x Г) Вес Около 95 г (с батареями) Принадлежности Инструкция по эксплуатации, TV 218...
40 A 0,01 A ± 3,0 % +5 разрядов 200 A 0,1 A Измерение постоянного тока Диапазон Разрешение Допуск измерений 40 A 0,01 A ± 2,5 % +8 разрядов 200 A 0,1 A (макс.: 300 A пост. тока) TV 218...
Obsah Obsah Upozornění Bezpečnostní pokyny Všeobecné bezpečnostní pokyny Obsluha Provoz Bezpečnostní pokyny specifické pro tento výrobek 164 Údržba a čištění Výměna baterie Popis tlačítek Návod k obsluze Měření proudu AC Měření proudu DC Technické údaje Poznámky k měření TV 218...
(např. poškození přístroje). VÝSTRAHA Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný. TV 218...
Nevystavujte přístroj delší dobu vysokým teplotám. Vyhněte se prašným a vlhkým okolním podmínkám. Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem! V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky. TV 218...
Seite 159
V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku! Nepřebíráme ručení za následné škody, které by toho vyplynuly. Testboy neručí za škody, které jsou následkem nedodržení návodu změny na výrobku neschválenou firmou Testboy použití náhradních dílů nevyrobených nebo neschválených firmou Testboy požití...
Seite 160
Upozornění Likvidace Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu. WEEE (2002/96 EG) upravuje vracení a recyklaci starých elektrických spotřebičů. Od 13.8.2005 jsou výrobci elektrických přístrojů zavázáni k bezplatnému příjmu a recyklaci elektrických...
Seite 161
Upozornění 5letá záruka Testboy-přístroje podléhají přísné kontrole kvality. Pokud by se přesto při denním používání vyskytly poruchy funkce, poskytujeme záruku v délce 5 let (platí jen s účtem). Pokud nám zašlete zpět neotevřený přístroj a bez cizího zásahu, bezplatně odstraníme výrobní chyby nebo chyby materiálu. Poškození v důsledku nárazu nebo chybné...
Obsluha Obsluha ® Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy TV 218. ® Přístroj Testboy TV 218 je určen k měření zařízení kategorie CAT III, to znamená napětí, která vztažená vůči zemi nepřekročí 300 V (AC nebo DC).
Seite 163
Před každým měřením se ujistěte, že je měřicí přístroj v bezvadném stavu. Před použitím přístroje vyzkoušejte jeho funkci na známém funkčním zdroji elektrické energie. Značka „+“ na kleštích označuje technický směr proudu při provozu DC (viz obrázek). směr proudu ochranný kroužek přidržení dat funkční volicí spínač TV 218...
Pokud se přístroj delší dobu nepoužívá, vyjměte baterie a uschovejte přístroj v nepříliš vlhkém ani horkém prostředí. Mimořádně opatrní buďte při práci na neizolovaných vodičích nebo napájecích kolejnicích. Dotyk těchto částí může mít za následek elektrický šok! Používejte přitom vhodné ochranné pomůcky! TV 218...
Obsluha Údržba a čištění Aby se zabránilo elektrickým rázům, nesmí do přístroje vniknout vlhkost. Pravidelně čistěte kryt přístroje suchým hadrem bez čisticího prostředku. Nepoužívejte žádné abrazivní prostředky nebo rozpouštědla. TV 218...
Vyjměte použité baterie a vložte dvě nové knoflíkové baterie typu 1,5 V SR 44 / LR 44. Zajistěte kryt šroubem a opět nasaďte gumové pouzdro. Baterie nepatří do domovního odpadu. I ve Vaší blízkosti je sběrné místo! TV 218...
Aktivovanou funkci potvrzuje symbol „H-D“ na displeji. Během funkce přidržení dat je přerušeno měření! Funkční volicí spínač Funkční volicí spínač slouží k volbě měřicího rozsahu a k vypnutí přístroje. TV 218...
Před měřením se případně musí provést vynulování; za tím účelem několikrát bez vodiče zavřete a otevřete kleště, počkejte, až se hodnoty na displeji uklidní, pak stiskněte tlačítko „ZERO“, hodnota v ukazateli se změní na cca 0.00 a na displeji se zobrazí „ZERO“. TV 218...
Při příliš nízkém napětí baterie se na displeji zobrazí symbol baterie kabel 20 - 23 mm Rozevření kleští Rozměry 155 x 50 x 25 mm (ŠxVxH) Hmotnost cca 95 g (s bateriemi) Příslušenství návod k obsluze, taška TV 218...
Tolerance 40 A 0,01 A ± 3,0 % +5 digit 200 A 0,1 A Měření proudu DC Rozsah měření Rozlišení Tolerance 40 A 0,01 A ± 2,5 % +8 digit 200 A 0,1 A (max.: 300 A DC) TV 218...
