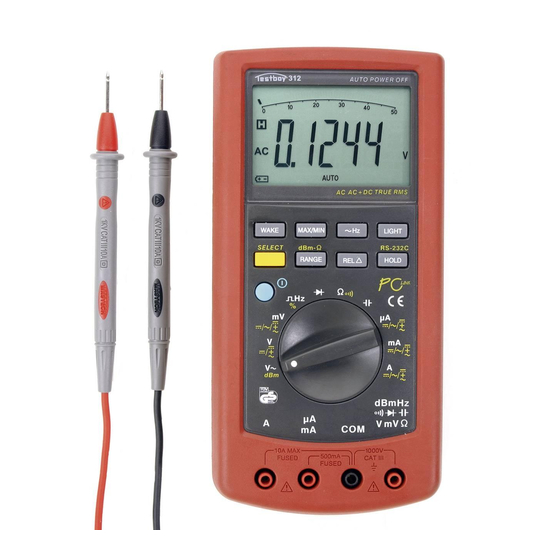

  • Seite 1 ® Testboy TB 312 Version 1.5...

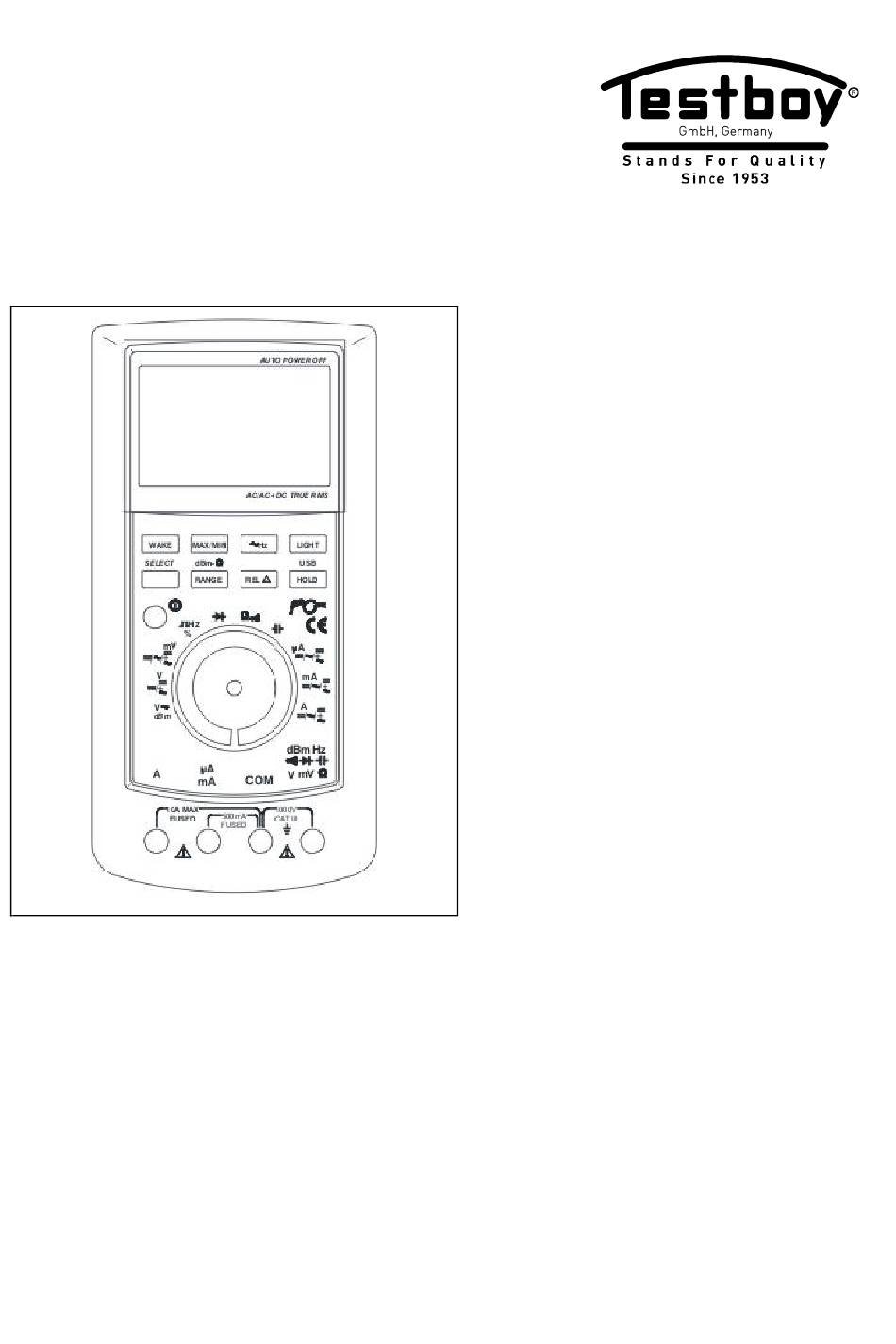

  • Seite 2 ® Testboy TB 312 Bedienungsanleitung ® Testboy TB 312 Operating Instructions ® Testboy TB 312 Manuel d'utilisation ® Testboy TB 312 Manual de instrucciones ® Testboy TB 312 Manual de instruções ® Testboy TB 312 Bruksanvisning ® Testboy TB 312 Käyttöohje...

  • Seite 3: Inhaltsverzeichnis

    Schalter-, Taster- und Buchsenerklärung Display Gleichspannungsmessung / V= Wechselspannungsmessung / V~ Gleichstrommessung / A= Wechselstrommessung / A~ Kapazitätsmessung / F* Widerstandsmessung / Ω Diodentest Durchgangstest Frequenz Tastverhältnis Relativwert Messung Wartung Reinigung Batteriewechsel Sicherungswechsel PC-Software Technische Daten ® Testboy TB 312...

  • Seite 4: Hinweise

    Vermeiden Sie staubige und feuchte Umgebungsbedingun- gen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungs- vorschriften des Verbandes der gewerblichen Berufsgenos- senschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TB 312...
  • Seite 5 Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. © Testboy GmbH, Deutschland. ® Testboy TB 312...

  • Seite 6: Sicherheitshinweise

    Auch die Gefährdung von Gegenständen (z.B. die Beschädi- gung des Gerätes) besteht. WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein. ® Testboy TB 312...
  • Seite 7 Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr über- nommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Mög- lichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
  • Seite 8 Batterien/Akkus verkauft werden! Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterlie- gen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien.

  • Seite 9: Bedienung

    Sicherheitsmessleitungen (CAT III 1000 V) Bedienungsanleitung PC-Software (CD) USB Kabel Sicherheitsmaßnahmen Das TB 312 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten. Achtung! Benutzen Sie nur die beigefügten Sicherheits-Messleitun- gen oder äquivalente Messleitungen, die der richtigen...
  • Seite 10 Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Büro und Labor. Messkategorie CAT III Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler. Messkategorie CAT IV Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Über- spannungsschutz, Hauptanschluss. ® Testboy TB 312...

  • Seite 11: Schalter-, Taster- Und Buchsenerklärung

    (10) MAX/MIN Messwertanzeige MAX, Taste MIN und MAX-MIN Wert (11) REL Taste Umstellung auf Relativwertanzeige (12) HOLD Taste Messwertspeicherung (13) LIGHT Hintergrundbeleuchtung Taste (14) ~ HZ Taste Frequenzmessung während Spannung- und Strommessung (15) LCD Siehe unten Anzeige ® Testboy TB 312...

  • Seite 12: Display

    Frequenzmessung Hz, KHz, MHz Tastverhältnis in % Messwerterfassung MAX maximaler, MIN mi- MAX-MIN nimaler, MAX-MIN differenzierter Wert Automatische Messbereichswahl AUTO Manuelle Messbereichswahl MANUAL Messwertanzeige 5, 50, 500 und 1000, 5000, 51000 usw. Batteriesymbol bei schwacher Batterie ® Testboy TB 312...
  • Seite 13 Messwertspeicherung Warteanzeige beim Messen von Kapazitäten von 50 μF - 5000 μF im automatischen Mess- Please Wait ... bereich, um die Genauigkeit zu wahren, bis der Kondensator komplett entladen wurde Analoge Bargraph-Anzeige USB Anbindung PCLINK Messwertanzeige ® Testboy TB 312...

  • Seite 14: Gleichspannungsmessung / V

    ± 0,03 % v.M.+ 6 Digit 50 V 1 mV 500 V 10 mV 1000 V 0,1 V Eingangswiderstand: 10 MΩ. Max. Eingangsspannung: 1000 V DC. Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren umgestellt werden. ® Testboy TB 312...

  • Seite 15: Wechselspannungsmessung / V

    Angegebene Genauigkeit nur bei 10 % bis 100 % des Messbereiches gültig. Eingangswiderstand: 10 MΩ. Max. Eingangsspannung: 1000 V AC RMS, Frequenzbereich: 40 Hz – 20 kHz. Durch Drücken der SELECT Taste kann zwischen dem AC und dBm Messbereich um- gestellt werden. ® Testboy TB 312...

  • Seite 16: Gleichstrommessung / A

    10 A-Bereich maximale Einschaltdauer beachten! * Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten. Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Mess- verfahren umgestellt werden. ® Testboy TB 312...

  • Seite 17: Wechselstrommessung / A

    Frequenzbereich: 40 – 20000 Hz. * Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten. Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren umgestellt werden. ® Testboy TB 312...

  • Seite 18: Kapazitätsmessung / F

    ± 0,1 % + 5 Digit 500 kΩ 10 Ω 5 MΩ 100 Ω ± 0,1 % + 10 Digit 50 MΩ 1 kΩ ± 0,5 % + 10 Digit Eingangsimpedanz: 10 MΩ, Testspannung: 3 V, Teststrom: 2 mA. ® Testboy TB 312...

  • Seite 19: Diodentest

    Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Bei einem Widerstand unter 60 Ω ertönt ein Signal. Wichtig: Achten Sie auf Spannungsfreiheit und entladene Konden- satoren am Messkreis. Messbereich Funktion ◦ Der integrierte Summer meldet Durchgang bis 60 Ω ® Testboy TB 312...

  • Seite 20: Frequenz

    Beim Drücken der Taste „REL“ schalten Sie das Relativwert Messverfahren ein. Beim Drücken der Taste wird der gerade gemessene oder angezeigte Wert festgehalten und dem nachfolgendem abgezogen werden. Die Taste „REL“ kann ebenfalls dazu genutzt werden den Widerstand der Messleitun- gen zu kompensieren. ® Testboy TB 312...

  • Seite 21: Wartung

    Sicherung abheben und die defekte Sicherung mit einer des gleichen Typs (Sicherung F 10 A / 1000 V oder F 500 mA / 1000 V) ersetzen. Schutzkappe wie- der aufsetzen und Batteriefach wieder zuschrauben Verwenden Sie nur Sicherungen mit den angegebenen Werten! ® Testboy TB 312...

  • Seite 22: Pc-Software

    Öffnen Sie den Inhalt der CD im Explorer Ihres PC auf und führen Sie die Setup.exe aus. Es erscheint folgendes Auswahlmenü: Klicken Sie auf die entsprechende Schaltfläche für die Sprache. Nun erscheint nach entpacken der Installationsdateien der Installati- onsassistent: ® Testboy TB 312...
  • Seite 23 Klicken Sie auf „Next“, wählen Sie den Installationsorder und klicken wieder auf „Next“ und dann auf „Install“, am Ende der Installation auf „Finish“: Unter Programme/Multimeter klicken Sie auf Multimeter.exe oder dop- pelklicken Sie auf das Multimeter.exe-Icon auf dem Desktop und es erscheint das Hauptfenster: ® Testboy TB 312...
  • Seite 24 Je nach Stellung des Drehschalters am Multimeter sehen Sie eine Ko- pie der Anzeige im linken oberen Bereich des Hauptfensters, darunter ein XY-Diagramm, auf der rechten Seite werden die Date in eine Liste übertragen, die Sie dann einfach speichern, in EXCEL übertragen o- der drucken können. ® Testboy TB 312...
  • Seite 25 Durch Bedienung der oberen Pfeile können Sie die Zeitbasis verän- dern (X), durch Bedienung der seitlichen Pfeile die Y-Achse. Durch kli- cken auf „Druck“ wird der Inhalt der aktuellen Anzeige dem Drucker übergeben. Beenden Sie das Programm indem Sie das Hauptfenster schließen. ® Testboy TB 312...

  • Seite 26: Technische Daten

    0 °C bis 50 °C RH < 80 % Lagertemperatur -20 °C bis 60 °C RH < 80 % Abmessungen 210 x 105 x 45 mm Gewicht 560 g inkl. Batterie Kategorie CAT III 1000 V Schnittstelle USB, optische Ankopplung ® Testboy TB 312...
  • Seite 219 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
