2.4 Aufbau und Wirkungsweise

Basis des Gerätes ist ein piezoresistives Sensorelement, das sich für Über-,
Unter- und Differenzdruckmessungen eignet. Die zu vergleichenden Drücke wir-
ken direkt auf eine mit einer Messbrücke bestückte Siliziummembran.
Bei Druckgleichheit befindet sich die Messmembran in Ruhelage. Tritt ein Dru-
ckunterschied auf wird die Membran ausgelenkt, wodurch eine Widerstandsän-
derung der aufgebrachten Messbrücke erfolgt. Diese Änderung wird durch die
im Gerät integrierte Elektronik ausgewertet und in ein Analogausgangssignal
umgeformt. Das Ausgangssignal kann gedämpft und radiziert werden.
Optional kann das Gerät mit einer vollgrafischen LC-Anzeige und einem Wech-
selkontakt ausgestattet werden.
Zusätzlich ist das Gerät als 2-Leiter- oder Modbus RTU-Variante verfügbar.
Insgesamt kann das Gerät mit den folgenden Ausstattungen geliefert werden.
Analogausgang
0/4 ... 20 mA oder 0/2 ... 10 V
Stromschleife 4 ... 20 mA
RS485 Modbus RTU
Optionen:
Vollgrafische LC-Anzeige
Wechselkontakt
2.5 Geräteausführungen
Das DE80 unterscheidet sich äußerlich nur in der Ausführung ‚mit Messwertan-
zeige' und ‚ohne Messwertanzeige. Beide Ausführungen sind sowohl als 2-Lei-
ter, als auch in der 3-Leiter Ausführung lieferbar. Alle weiteren Merkmale sind
mittels DIP-Schalter konfigurierbar.
Mit Messwertanzeige

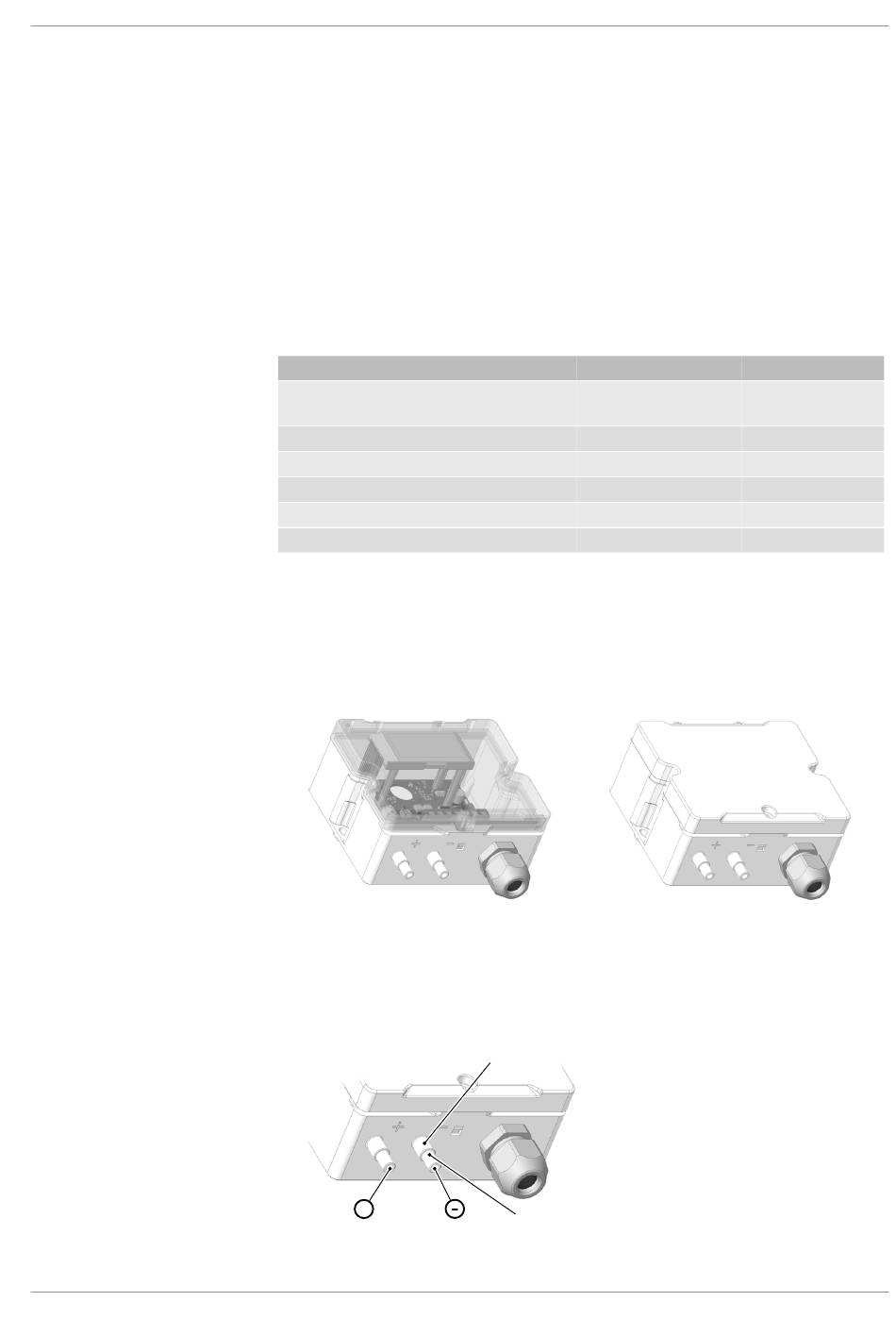

Abb. 2: Produktübersicht
Anschlüsse
Der druckseitige Anschluss erfolgt mittels Schlauchnippel. Der Schlauchnippel
eignet sich sowohl für 8/6 mm Schlauch als auch für 6/4 mm Schlauch.
+
Abb. 3: Prozessanschlüsse
Produkt und Funktionsbeschreibung | 2
3-Leiter
x
x
x
Ohne Messwertanzeige
8mm Schlauchanschluss
6mm Schlauchanschluss
2-Leiter Modbus RTU
x
x
x x
