Hinweis
Schutz vor transienten Spannungen ist an allen Anschlüssen vorhanden. Blitzschläge
und Stromstöße gegen Erde können große kurzzeitige Spannungsunterschiede
zwischen den Enden der Kommunikationsverbindungen verursachen. Für eine
maximale Zuverlässigkeit der gesamten Verbindung sollte in allen Geräten ein
ähnlicher Schutz vor transienten Spannungen installiert sein.

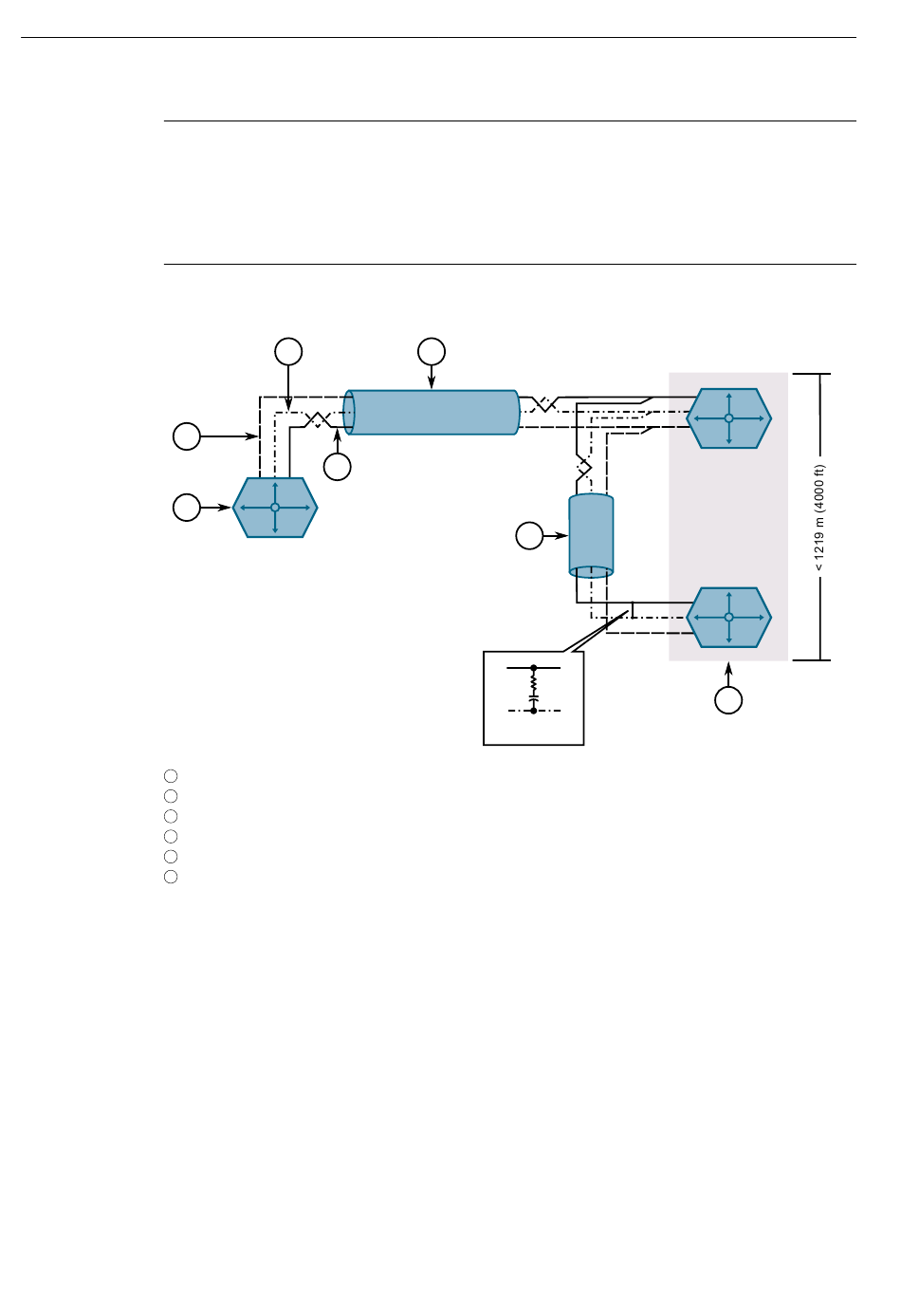

Die folgende Abbildung zeigt die empfohlene RS485-Verdrahtung.
2
1
1
2
3
4
5
6
Abbildung 3.5
RUGGEDCOM RMC20
Montagehandbuch, 04/2021, C79000-G8900-1007-10
3
4
RUGGEDCOM RMC20 mit integriertem Abschluss
Erdung (Schutzkontakt)
Minus
Plus
Schirmung gegen Erde (an einem einzigen Punkt angeschlossen)
RS485-Geräte (insgesamt 32)
Empfohlene RS485-Verdrahtung
5
5
120Ω 10nF
Kommunikationsports
