Montage vor mikrowellen-
durchlässiger Schauglas-
armatur
16
• Bei der Schellenmontage vor einem mikrowellendurchlässigen Stopfen und der Gefahr von
Kondensatbildung an der Behälterinnenwand empfehlen wir einen in den Prozess hineinragenden
Stopfen (3)�
• Die maximale Temperatur am FTR20 ist zu beachten�
• Der Abstand A richtet sich nach der freien Durchtrittsfläche D. Um mögliche
Signalabschwächungen zu vermeiden, empfehlen wir einen möglichst geringen Abstand (zum
Beispiel max. 40 mm bei DN50).
• Passende Montageschellen (1) aus Kunststoff oder Aluminium sind als Zubehör erhältlich
(→ 32).
• Passende Stopfen aus PTFE oder Aluminiumoxidkeramik vom Typ FAR54 sind in
unterschiedlichen Längen und Durchmessern als Zubehör erhältlich (→ 32).
• Einzelheiten zu der Montage der Stopfen
Falls die Prozesswand nicht durchstrahlt werden kann, besteht außerdem die Möglichkeit, den
Schüttgut-Bewegungsmelder von außen durch eine geeignete Schauglasarmatur strahlen zu lassen.
Das Schauglas besteht bei diesen Armaturen aus ungefärbtem Borosilikatglas.
Ta: -40 ... +70 °C (-40 ... +158 °F)

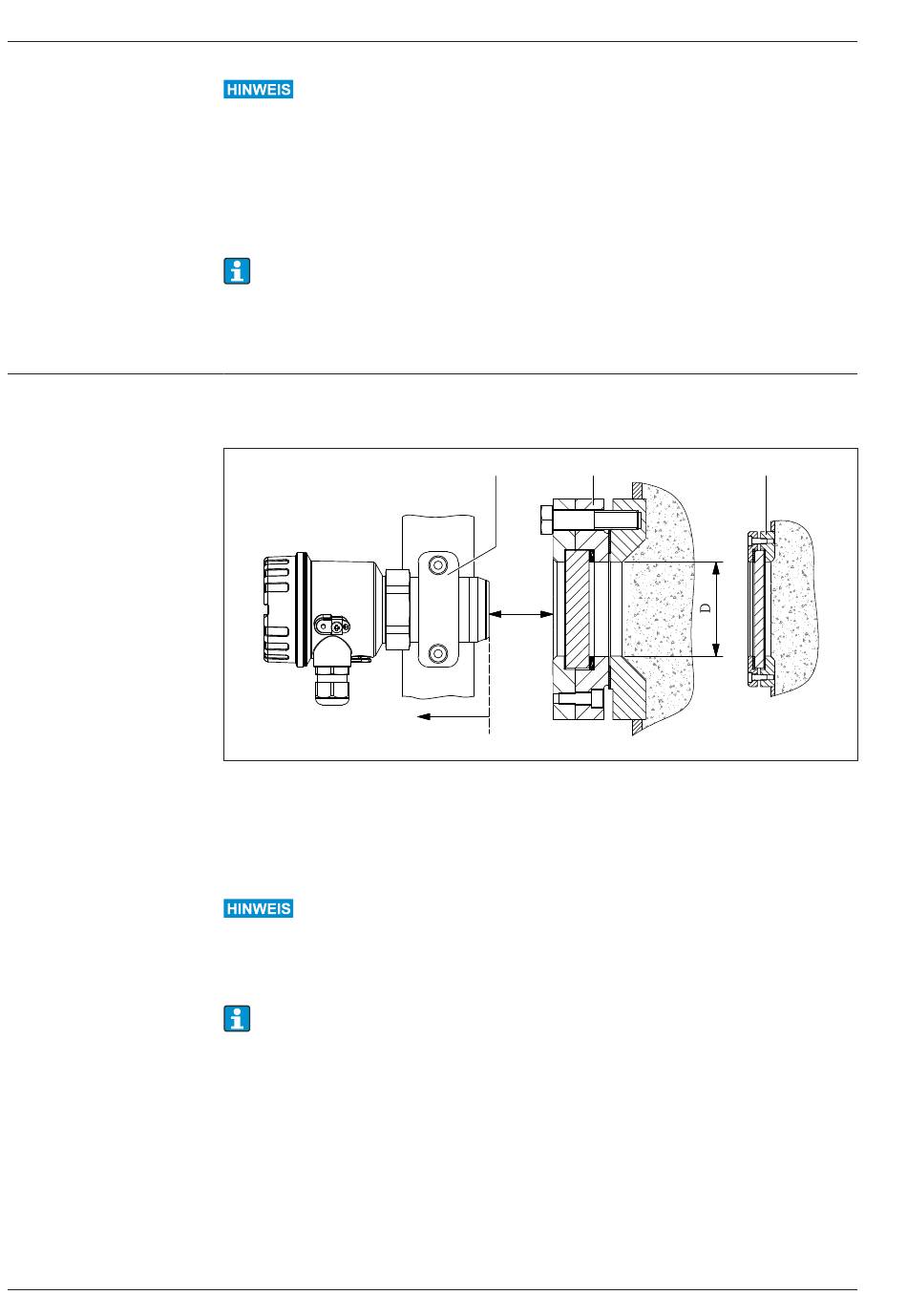

16 Schellenmontage vor mikrowellendurchlässiger Schauglasarmatur
1 Montageschelle
2 Schauglasarmatur zum Aufschrauben
3 Schauglasarmatur zum Einschweißen
A Abstand zwischen Gerät und Schauglasarmatur
D Durchmesser Schauglasarmatur
Der Abstand A richtet sich nach der freien Durchtrittsfläche D und der Temperatur an dieser Fläche.
Um mögliche Signalabschwächungen zu vermeiden, empfehlen wir einen möglichst geringen
Abstand (zum Beispiel max. 40 mm bei DN50).
• Passende Montageschellen (1) aus Kunststoff oder Aluminium sind als Zubehör erhältlich
(→ 32).
• Passende Schauglasarmaturen (2+3) aus Edelstahl mit Borosilikatglas sind als Zubehör
erhältlich (→ 32).
→ TI01371F/97/DE
1 2
A
Solimotion FTR20
3
